雷达图

最近更新时间:2024-06-06 12:55:41

我的收藏
雷达图是一种在多个变量间进行可视化和比较的图表。它通过从一个中心点出发的多条轴线,代表不同的数据类别或指标,然后在每条轴线上用点来表示数据值,最后将这些点连接起来形成一个多边形,从而展示数据之间的关系和趋势。

操作步骤

1. 登录 日志服务控制台,点击仪表盘 > 仪表盘列表,选择您想查看的仪表盘,点击 添加图表,新建一个图表,图表类型选择雷达图
2. 按照需求配置图表。

图表配置

通用配置

配置项
说明
基础信息
图表名称:设置图表的显示名称,可为空。
统计分析字段
定义图表的制图字段,支持手动指定图表内容对应的字段,默认自动适配。
维度字段:选择雷达图的分类字段,每条轴对应一个字段值。
指标字段:选择雷达图上显示的指标数据,指标数据点连接构成一个多边形。
图例
设置图表的图例内容,可以控制图例的样式与位置。同时也支持在图例中添加对比数据。
标准配置
设置图表内所有指标类型的字段单位。详情请参见 单位配置
提示框
设置鼠标悬浮触发的气泡提示的内容样式
交互事件
支持单击图表中的数值触发交互事件,如跳转到设定的 URL 地址、打开检索分析页面、打开仪表盘页面、添加过滤条件等。详情请参见 交互事件

雷达图配置

配置项
说明
雷达图
显示指标数值:控制指标数值标签的显示/隐藏
显示维度数值:控制维度数值标签的显示/隐藏
维度显示数量:控制显示维度的数量
线宽:控制线条的粗细。
填充:控制填充区域的透明度,为0时不填充。
显示点:显示数据点,无数据则不显示
点的大小:控制线条上数据点的大小,为0时不显示。

语句示例

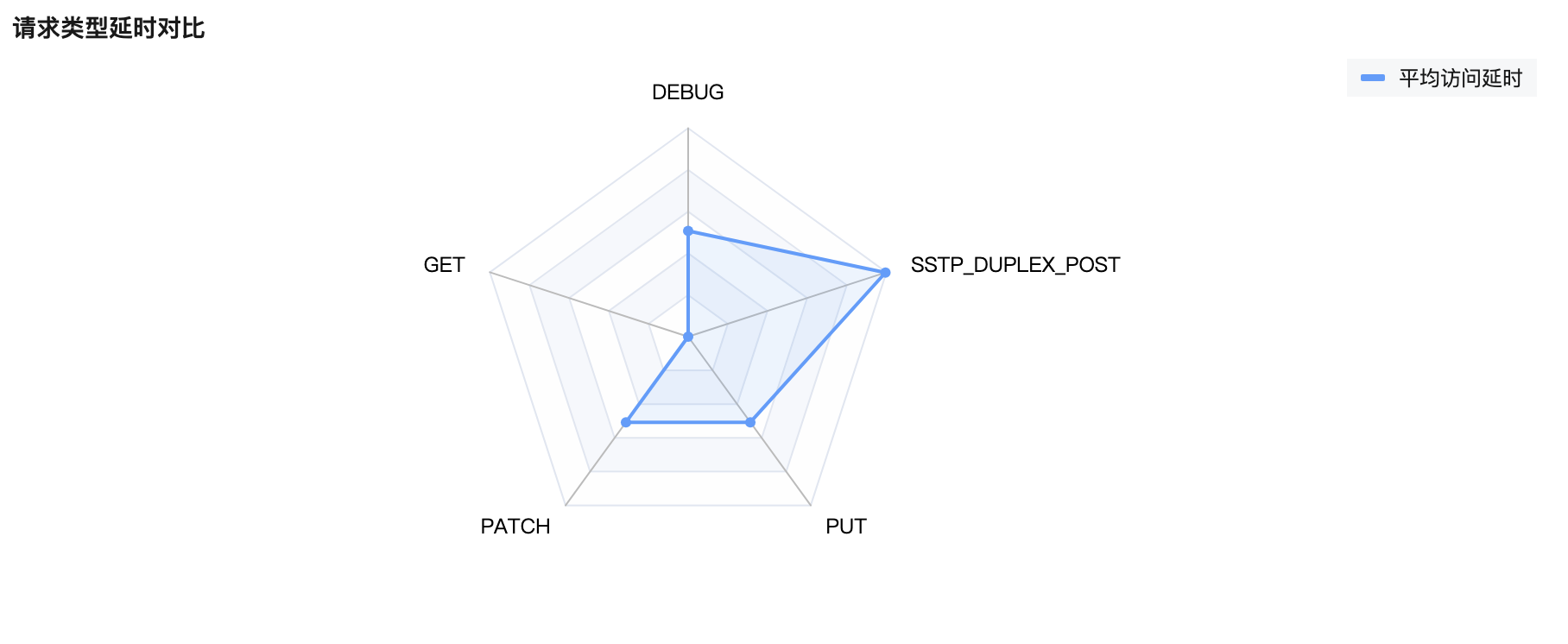

统计各请求类型的请求延迟对比:
* | select request_method, round(avg(request_time)*1000, 2) as "平均访问延时" group by request_method limit 100
