编者按
说到算力提升,大家可能想到的就是通过工艺进步、Chiplet封装以及架构优化来提升性能,以及通过“东数西算”扩建数据中心的方式来扩大计算节点的规模。
但仅仅考虑这些,还远远不够。要想实现算力1000倍甚至更多倍的提升,势必需要宏观整体全方位的协同优化和创新。
具体办法,本文详细分析。
几个典型案例:
软件和硬件,是一对永恒的矛盾:硬件永远无法满足软件对性能的需要。
目前,算力要想进一步提升,遇到非常大的挑战:一方面,基于CPU的性能已经到达瓶颈,摩尔定律失效;另一方面,通过AI-DSA等加速方式提供的算力灵活性、易用性都很差,导致算力的利用率很低,芯片的落地规模很小。
换个视角看,因为硬件的约束,限制了软件的迅猛发展。假设硬件可以立竿见影、快速的提供相比目前千倍万倍的算力,上层应用场景一定会繁花似锦,我们可以大踏步的走进元宇宙等数字新时代。
对算力的追求,永无止境!
在今年二月份的时候,公众号发布了《预见·第四代算力革命》四篇系列文章,详细地拆解了算力的组成因素,以及介绍了新一代的计算架构。在文章中,我们列出了如下的公式:
实际总算力 = (单个处理器的)性能 x 处理器的数量 x 利用率
这样,跟算力相关的需要优化的因素就可以简单总结为三个层次:
三个层次,从微观、中观再到宏观,逐次为大家解开算力提升的方方面面。接下来,我们详细拆解。
要想单芯片持续不断的性能提升,工艺封装是主要的推动力量。工艺持续进步、3D堆叠等技术,在芯片上可以容纳更多的晶体管,也意味着芯片的规模可以越来越大。目前的挑战在于,随着工艺进入5纳米以内,工艺进步对芯片的性能提升变得越来越缓慢。
未来,量子工艺,可能会替代现在的CMOS工艺。有了量子门级电路的强力支撑,显著地提升了芯片的性能,而上层的芯片架构和软件生态,跟现有工艺是兼容的,仍然可以持续繁荣发展。
Chiplet,中文通常称为小芯片,意思就是说通过把不同功能的裸芯片DIE,通过某种介质封装在一起,从而形成多DIE的单芯片。

UCIe是一个开放的行业互连标准,可以实现小芯片之间的封装级互连,具有高带宽、低延迟、经济节能的优点。UCIe能够满足几乎所有计算领域,包括云端、边缘端、企业、5G、汽车、高性能计算和移动设备等,对算力、内存、存储和互联不断增长的需求。UCIe 具有封装集成不同Die的能力,这些Die可以来自不同的晶圆厂、采用不同的设计和封装方式。
Chiplet的价值非常巨大,有了Chiplet标准UCIe之后,整个产业链的企业可以一起行动起来,快速地把应用Chiplet技术的相关芯片产品落地,这会使得平均单芯片设计规模会显著激增。也意味着在宏观背景下,单芯片可以支持显著增加的设计规模,也即显著增加的性能。
Chiplet技术可以显著的、数量级的提升芯片的设计规模。但如果我们不在架构上进行大范围的创新,而是小修小补,那么就会暴殄天物。

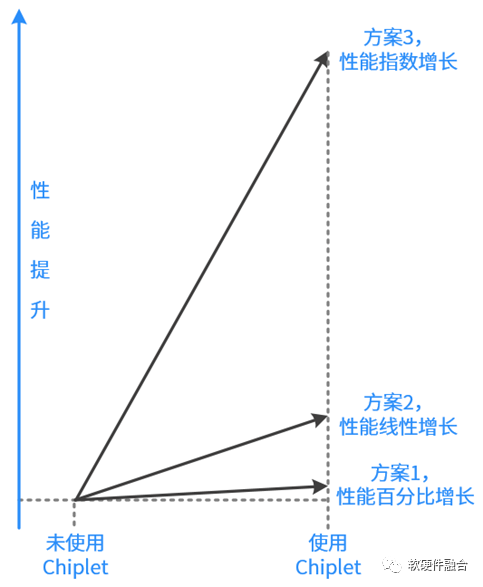

Chiplet的利用方式,如上图所示,大体上可以分为三种:

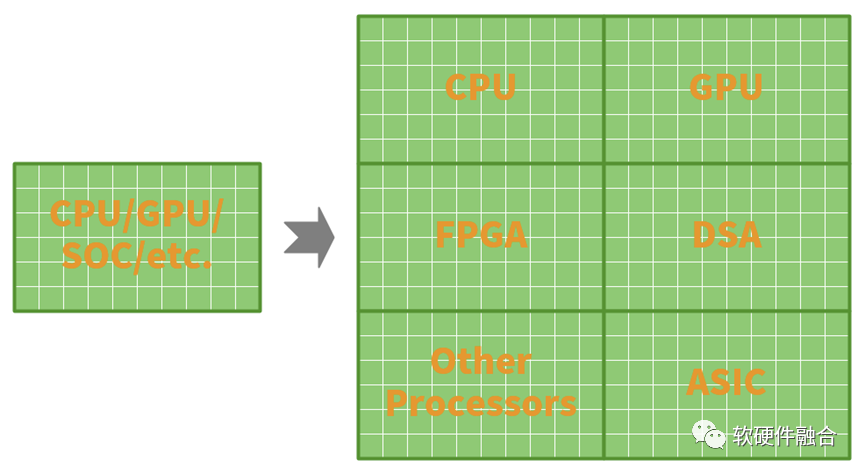

图 通过超异构重构并优化(宏)系统
要想提升芯片的落地规模,并不是直接复制这么简单。这里涉及很多复杂的先决问题,需要解决。一个典型反面案例就是目前的AI芯片困境:由于AI-DSA的灵活性跟AI算法所需要的灵活性不匹配,导致现在AI芯片的落地就存在很多困境,从而限制了其落地的规模。
芯片需要足够的通用,才可能覆盖更多的客户、更多的场景,以及每一个场景的长期迭代。
但在CPU性能达到瓶颈之后,很多人逐渐“忘记”了这个这些原则。很多人觉得,需要针对场景的特点深度“定制”,在芯片设计的时候,把更多的业务逻辑变成硬件,把传统软件完成的工作通过硬件加速实现,从而提升性能。
然而,实践证明,这种方式是走不通的。还是以AI芯片为例:
当CPU到达性能瓶颈之后,新的挑战是:如何在硬件加速时代,实现足够高的通用性。
这里,我们给出“完全可编程”处理器的概念:
如果在CPU处理器上实现上述“完全可编程”的支持,非常简单,但意义不大,因为没有提升性能。“完全可编程”是在超异构的多种异质处理引擎混合计算下,实现算力的数量级提升,同时仍能保持足够的“完全可编程”能力。
越是简单的系统,变化越少,对灵活性的要求越低;越是复杂的系统,变化越大,对灵活性的要求越高。
在云网边端万物互联的大背景下,系统具有如下一些变化:
系统越来越复杂,并且不同用户不同系统混合部署于同一个物理的数据中心服务器上。系统对虚拟化、弹性扩展、可编程能力等灵活性能力的要求,远高于单机系统。因此,要考虑单芯片如何大规模落地,就需要在灵活性方面重点关注:
当我们的单芯片,可以支持更大规模落地,可以支撑宏系统的各种复杂的能力要求,给驾驭宏观系统的软件工程师提供强大的基础支撑。之后,才是通过大规模的算力建设来提升宏观算力。
目前,超大规模数据中心越来越多,从传统数百台服务器的机房,升级到数千台服务器的数据中心,再到数万台甚至数十万台的超大规模数据中心。都是通过数量的增加,来不断提升宏观总算力。
集中式的云数据中心还无法满足所有场景的需求,数量众多的边缘数据中心也越来越多,进一步加大了在网的服务器数量,进一步增加了宏观总算力。

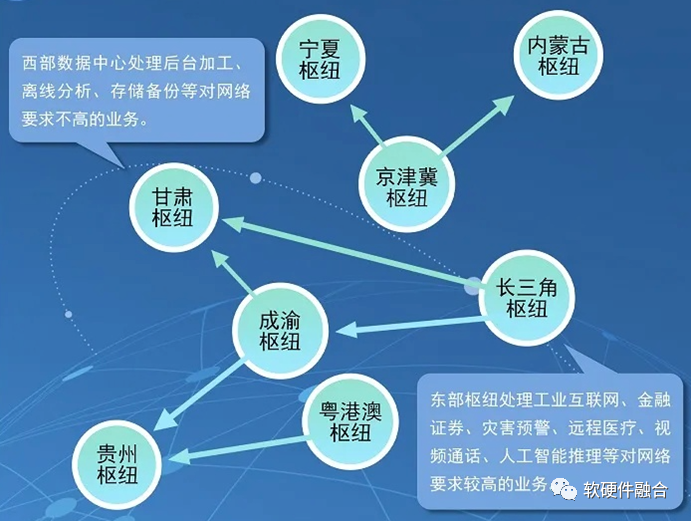

2022年初,国家发改委、中央网信办、工业和信息化部、国家能源局联合印发通知,同意在京津冀、长三角、粤港澳大湾区、成渝、内蒙古、贵州、甘肃、宁夏等8地启动建设国家算力枢纽节点,并规划了10个国家数据中心集群。至此,全国一体化大数据中心体系完成总体布局设计,“东数西算”工程正式全面启动。
“东数西算”,进一步通过规模化建设,提升我们国家的宏观总算力。
算力资源的利用率,对算力的规模和成本影响非常巨大。麦肯锡的一份研究报告显示,全球服务器的平均每日利用率通常最高仅为6%;据Gartner统计,全球数据中⼼利用率不足12%。以上数据都表明,数据中心的服务器成本及资源消耗存在巨大的“浪费”。如果可以把算力资源的综合利用率从6%提升到90%,也就意味着可以立竿见影的增加15倍的宏观算力,同时意味着单位算力成本下降到1/15。
在CPU为主流计算处理器的时候。通过操作系统,可以实现把一个个应用封装成进程/线程,然后再经过调度,可以实现对计算资源的分时复用(单核情况下)。在多核情况下,就会通过多核调度器,实现对多个计算资源的综合调度。
更进一步的,(站在单机系统视角)通过计算机虚拟化和容器虚拟化技术,进一步提升资源的利用率。
如何提高宏观算力的利用率?本质的就一句话:把众多单个芯片的性能,汇集成一个大的算力资源池。反过来,如果独立的各个芯片的性能,无法汇集成巨大的算力资源池,形成一个个孤岛,单个芯片性能再高也没有意义,一盘散沙,利用率也很难提升。
从这个意义上说,我们不仅需要关注如何提升单个芯片的资源利用率,还更应关注的是如何把无数多个计算资源汇集成庞大的资源池,可以非常灵活的资源切分、组合、分配和回收,从而提升宏观算力利用率。
要把一个个个体的资源连接成巨大的资源池,需要:
移动、电信等运营商积极倡导“算力网络”技术,旨在通过网络把宏观所有的算力资源汇集成池,可以非常方便的为用户提供最合适的算力组合,也可以最大限度的提升宏观资源利用率。
最理想情况是:CPU性能够用,处理器依然是清一色的CPU处理器;所有CSP的所有的云和边缘数据中心服务器,以及各类智能终端设备,都是一种架构,比如X86。这样,我们就可以非常简单地通过虚拟化技术和云和边缘的分布式“操作系统”把处理器资源连接成一个巨大的唯一的算力资源池。
可惜的是,CPU的性能瓶颈,我们不得不通过各种硬件加速的方式,千方百计地来提升性能。这样,超异构就会逐渐地成为计算架构的主流。超异构计算难以驾驭,数量众多的处理器类型,会使得计算资源进一步碎片化,与计算资源池化背道而驰。

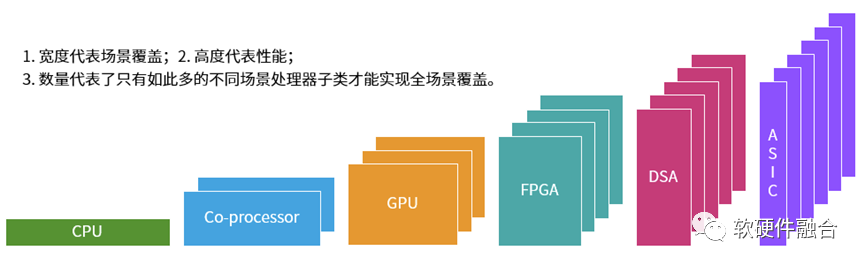

我们来进一步分析,如上图所示,我们可以知道,各类处理引擎均存在各自不同的优势和劣势:

领域/场景越来越碎片化,构建生态越来越困难,需要从硬件定义软件,逐步转向软件定义硬件。超异构计算处理引擎的类型和数量越来越多,(不同厂家)处理引擎架构越来越多,芯片平台的数量越来越多,所处的位置(云网边端)也越来越多,需要构建高效的、标准的、开放的生态体系。

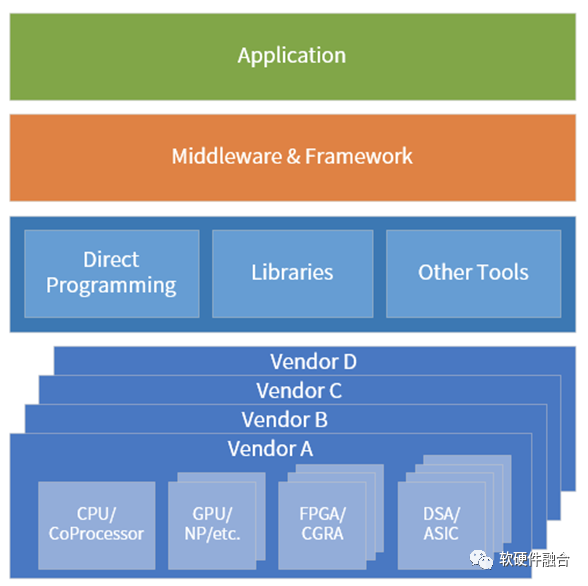

最终,超异构计算,需要开源开放架构和生态(尽可能减少各种类型架构的数量,让架构的数量逐渐收敛);更需要能够实现跨同类型不同架构以及不同类型架构处理器(引擎)的应用开发框架,如Intel oneAPI。
不同类型的计算资源最终需要汇集成单个资源池,因此,从不同的程度上来说,计算需要:
只有通过这样一些办法,把各类不同架构、不同类型、不同厂家、不同位置、不同的设备的资源连成唯一的一个巨大的计算资源池,才能真正避免算力资源孤岛,才能真正实现算力资源利用率的最大化。
并且,超异构计算时代,不仅仅需要CPU(以及内存)支持硬件虚拟化,还需要其他的I/O设备、其他各类加速处理器(引擎)都需要支持硬件虚拟化。可以把资源通过时间或空间的切分和复用,实现资源的虚拟化,然后进一步通过虚拟化、算力网络等技术,来提高资源的利用率。
最后,简单聊一下开源开放。在单CPU处理器类型的时代,开源开放的RISC-v是我们的一个选项(还有x86和ARM可以选)。但到了超异构计算时代,开源开放就不是选项,而是唯一的出路。
(正文完)
