MySQL数据库原理学习（四十三）

6.2 架构

6.2.1 概述

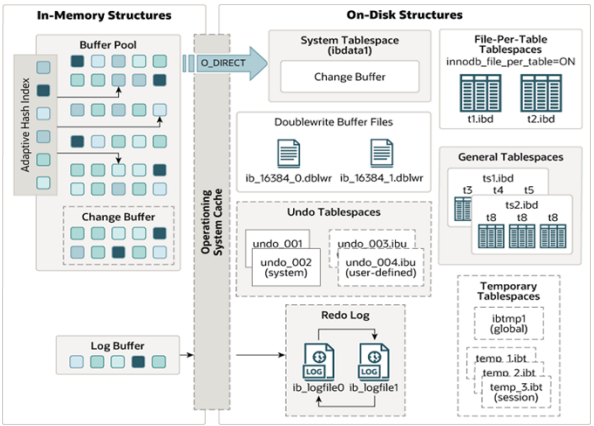

MySQL5.5 版本开始，默认使用InnoDB存储引擎，它擅长事务处理，具有崩溃恢复特性，在日常开发中使用非常广泛。下面是InnoDB架构图，左侧为内存结构，右侧为磁盘结构。

6.2.2 内存结构

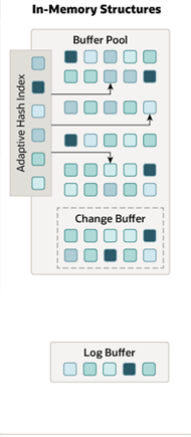

在左侧的内存结构中，主要分为这么四大块儿：Buffer Pool、Change Buffer、Adaptive Hash Index、Log Buffer。接下来介绍一下这四个部分。

1). Buffer Pool

InnoDB存储引擎基于磁盘文件存储，访问物理硬盘和在内存中进行访问，速度相差很大，为了尽可能弥补这两者之间的I/O效率的差值，就需要把经常使用的数据加载到缓冲池中，避免每次访问都进行磁盘I/O。

在InnoDB的缓冲池中不仅缓存了索引页和数据页，还包含了undo页、插入缓存、自适应哈希索引以及InnoDB的锁信息等等。

缓冲池 Buffer Pool，是主内存中的一个区域，里面可以缓存磁盘上经常操作的真实数据，在执行增删改查操作时，先操作缓冲池中的数据（若缓冲池没有数据，则从磁盘加载并缓存），然后再以一定频率刷新到磁盘，从而减少磁盘IO，加快处理速度。

缓冲池以Page页为单位，底层采用链表数据结构管理Page。根据状态，将Page分为三种类型：

• free page：空闲page，未被使用。

• clean page：被使用page，数据没有被修改过。

• dirty page：脏页，被使用page，数据被修改过，也中数据与磁盘的数据产生了不一致。

在专用服务器上，通常将多达80％的物理内存分配给缓冲池 。参数设置：show variables like 'innodb_buffer_pool_size';
