R高级|利用cowplot包拼接图片（2）巧用NULL调节距离、排版

学习这一篇教程的前提是：已经学习了上一篇《R高级|利用cowplot包拼接图片（1）基本操作》，并且熟悉了cowplot包中plot_grid函数的基本操作，我们仍然使用上一篇中的A、B、C、D四幅图在本节中进行演示。

本节，我们来讲如何调节图片之间的距离。

在cowplot包中并没有直接调节图片距离的函数，但是我们仍然有方法解决。

图片的距离有2种：相对距离和绝对距离。

0、组图

library(cowplot)
plot_grid(A,B)

1、调节相对距离

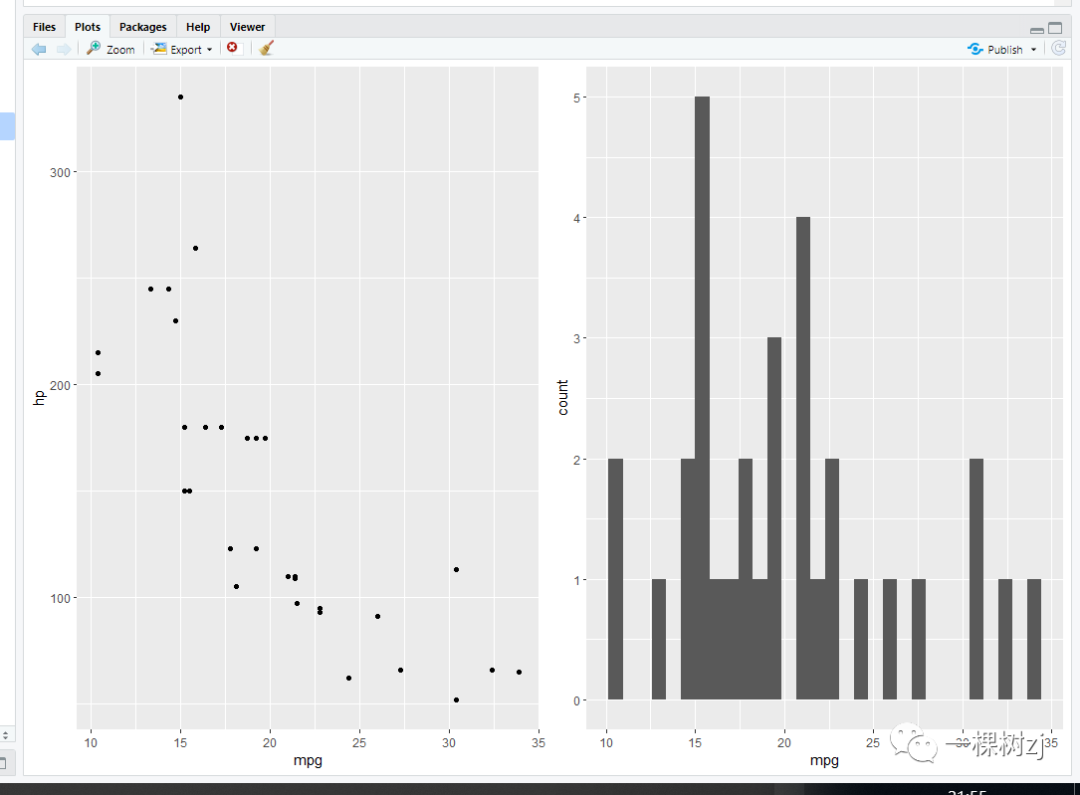

相对距离指的是随着图片的大小不断改变，图片大，图片之间的距离就变小，图片小，图片之间的距离就大。使用plot_grid函数中的scale参数，这个我们在上一节谈到过。

scale分别设置为1、0.5、0.1

plot_grid(A,B,scale = 1)
plot_grid(A,B,scale = 0.5)
plot_grid(A,B,scale = 0.1)

图片不断变小，距离不断增大。

2、调节绝对距离

绝对距离指的是图片之间的距离与图片大小无关。

rel_heigths和rel_widths用来调节行、列的相对高度和相对宽度，注意：这是调节列和行，并不是某一张图片。如果我们想调节A、B两列之间的距离，那么可以在A、B中间加入1个空列（NULL），然后缩窄这个空列的相对宽度，就可以拉近A、B。

对！就是这个思路，既然不能直接调节行列的距离，那么，我们可以加入空列（NULL）、空行（NULL），通过调节空列、空行的相对高度、宽度，来调节非空列的距离。

①在A和B中加入空列NULL

plot_grid(A,NULL,B,nrow = 1)

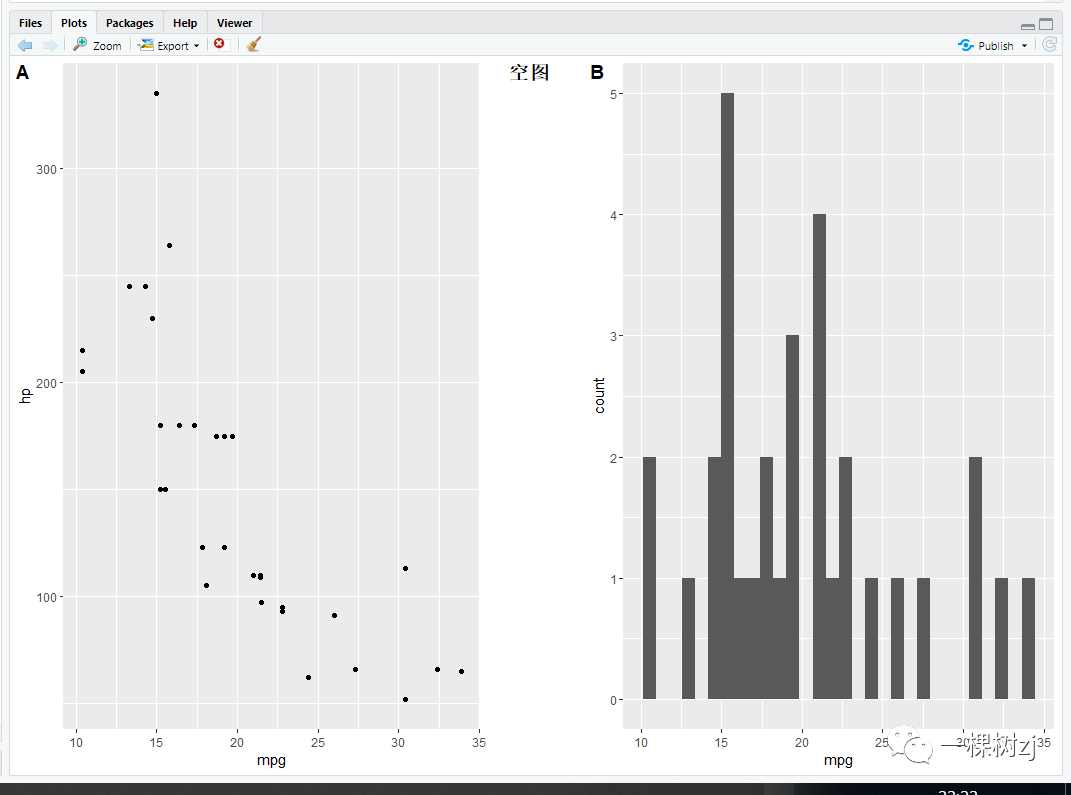

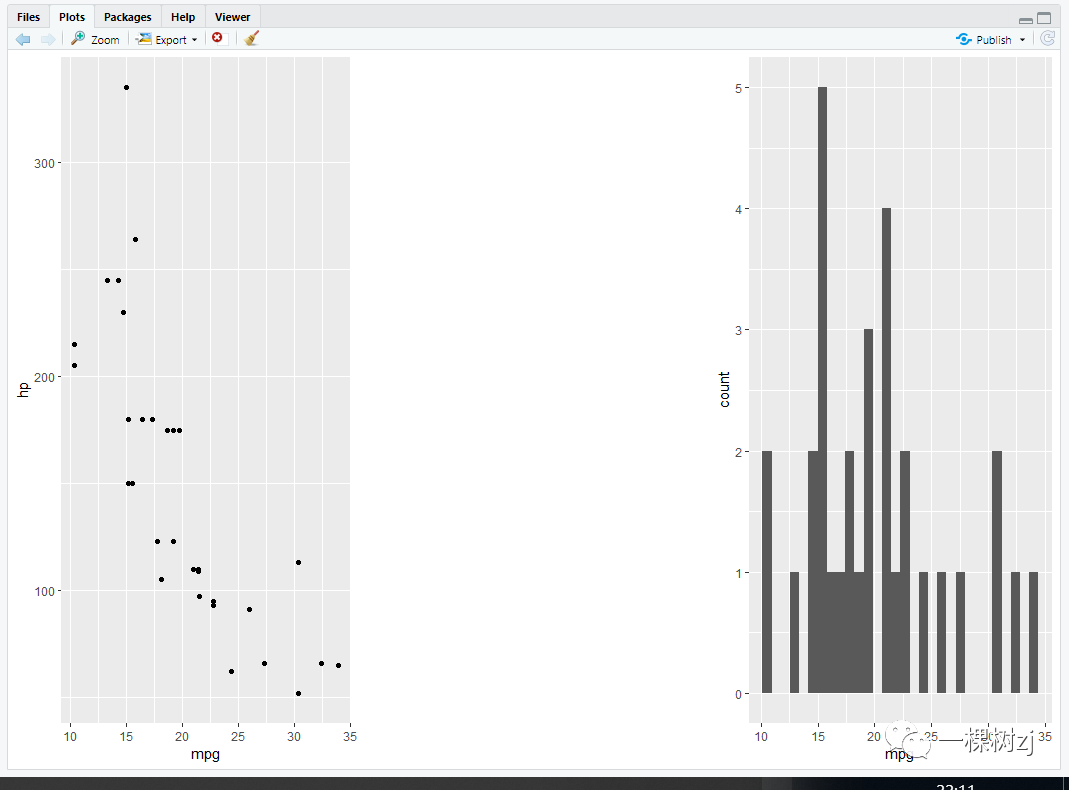

我们看到，A和B之间多了一个空白区域，明显比之前宽多了。这是因为A和B之间多了一个空图（NULL），注意空图也是图啊，所以这幅图是1行×3列的图，有3附图：图A、空图、图B，我们给三个图加上标签

plot_grid(A,NULL,B,nrow = 1,
          labels = c('A', '空图', 'B'))

空图也是图啊，所以我们添加了3个标签，切记切记！

现在，图形是1行×3列，我们使用rel_widths来调节3列的相对宽度，将第2个数值设置的较小，来使第2列的宽度变窄

plot_grid(A,NULL,B,nrow = 1,
          labels = c('A','空图','B'),
          rel_widths = c(1,0.2,1))

rel_widths中的1, 0.2, 1分别和第1列、第2列、第3列相对应，意思是：第1列的宽度是第2列的5倍，和第3列相等，看一下效果。

我们发现，第1列和第2列的距离明显变小了。

②再来看一下4附图的情况

为了便于调节，在多幅图的时候，建议在plot_gird命令中图形对象A、B、C、D的排列，标签labels的排列，和想要的真实排列一致，这是一个非常好的习惯，这样在复杂情况下，更容易核对。

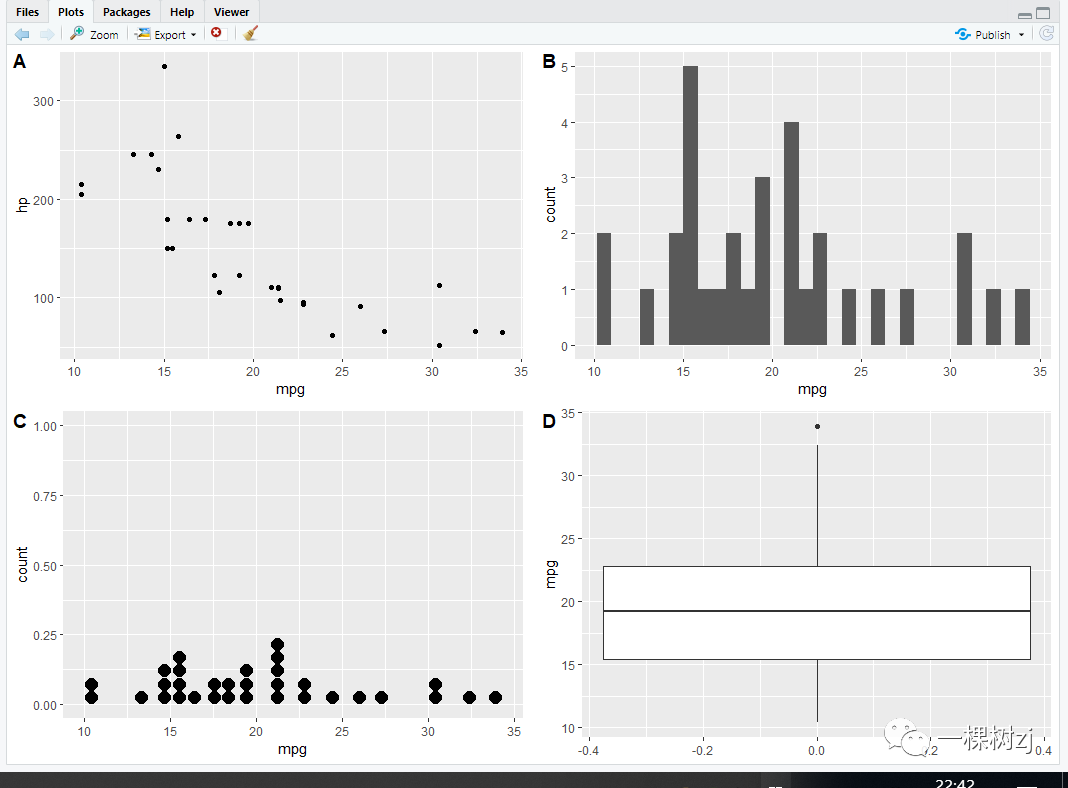

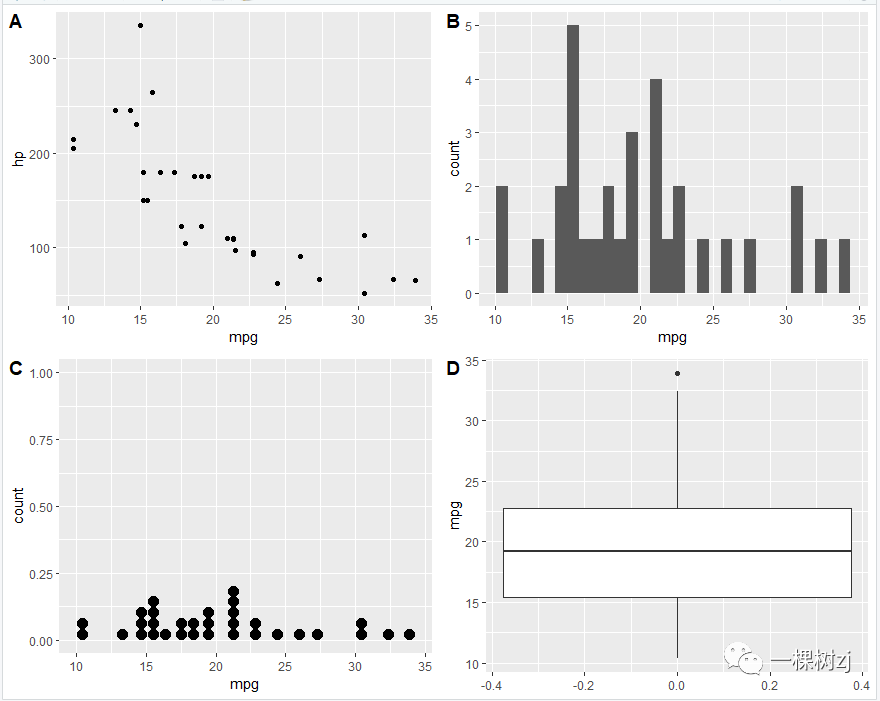

plot_grid(A,B,
          C,D,
          labels = c('A','B',
                    'C','D'))

现在的图片是2行2列，如果我想调节第1列和第2列的之间的距离（再次强调：距离的调节是以行、列为单位，并不是某一幅图），那么，需要在A图和C图后面都加一个NULL，实现加入1个空列，将图片变成2行3列。

plot_grid(A,NULL,B,
          C,NULL,D,

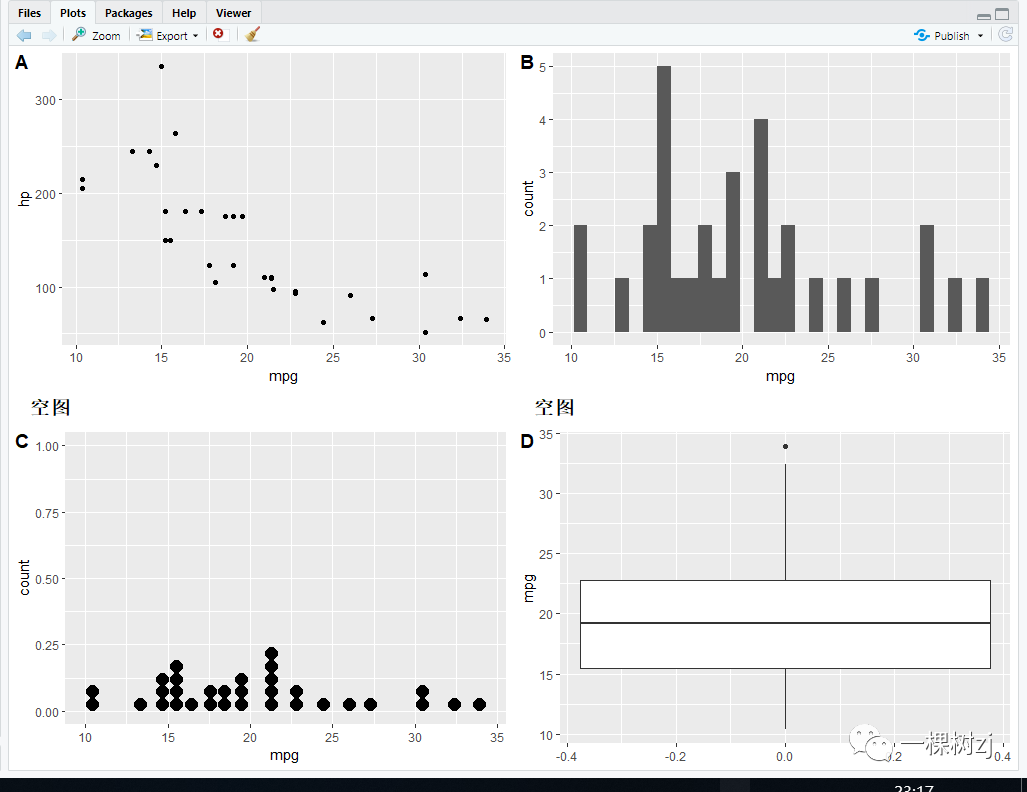

          labels = c('A','空图','B',
                     'C','空图','D'))

这时候的图片2行×3列，第一列是A、C，第2列是2个空图，第3列是B、D，现在，我们要调节第1列和第2列的距离，我们仍然使用rel_widths

plot_grid(A,NULL,B,
          C,NULL,D,
          labels = c('A','空图','B',
                     'C','空图','D'),
          rel_widths = c(1,0.01,1))

这个时候rel_widths的意思是：第1列的宽度是第2列的100倍，和第3列相等。

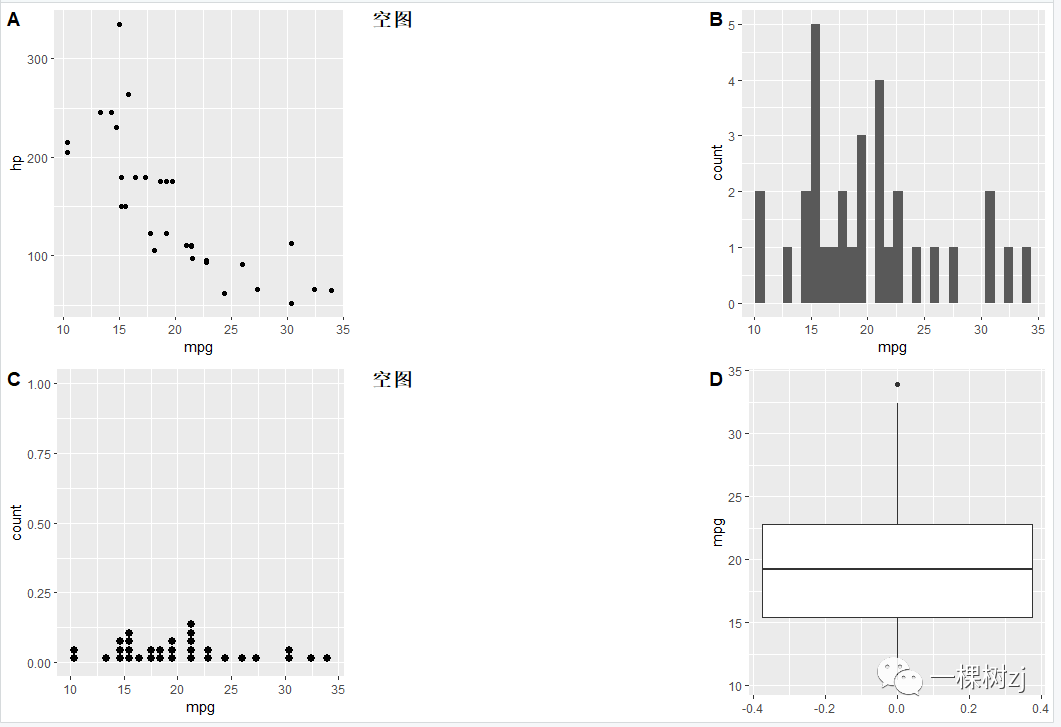

这个时候，中间第2列的相对宽度明显变窄，从而实现了对第1列和第3列距离的缩短，我们看到图C和图D下面没有对齐，使用align命令使其对齐即可，这个咱们在第1讲中介绍过，align可以等于v、h、hv、vh。

plot_grid(A,NULL,B,C,NULL,D,
          labels = c('A','空图','B','C','空图','D'),
          rel_widths = c(1,0.01,1,1,0.01,1),
          align = 'vh')

③调节垂直距离

上面讲的都是调节水平方向的举例，使用rel_width，如果想调节垂直举例，使用rel_heights即可实现，例子在下面。

3、list中调节绝对距离

比如，我们将A、B、C、D四幅图打包在一个list：pl（plot list）中。

pl=list(A,B,
        C,D)

pl也可以这么写

pl=c(list(A),list(B),
     list(C),list(D))

第2种写法，在循环中更为常见。

再将pl赋值给plotlist，即可画图

plot_grid(plotlist = pl,
          labels = c('A','B',
                     'C','D'))

现在的图形是2行×2列，我们想调节第1行和第2行的距离，按照上面所说的，需要在两行之间加1行，也就是在B图后面加入2个空图（NULL），组成一个新的空行

pl=list(A, B,
        NULL,NULL,
        C, D)

或者

pl=c(list(A),   list(B),
     list(NULL),list(NULL),
     list(C),   list(D))

后一种写法在循环中更为常见。

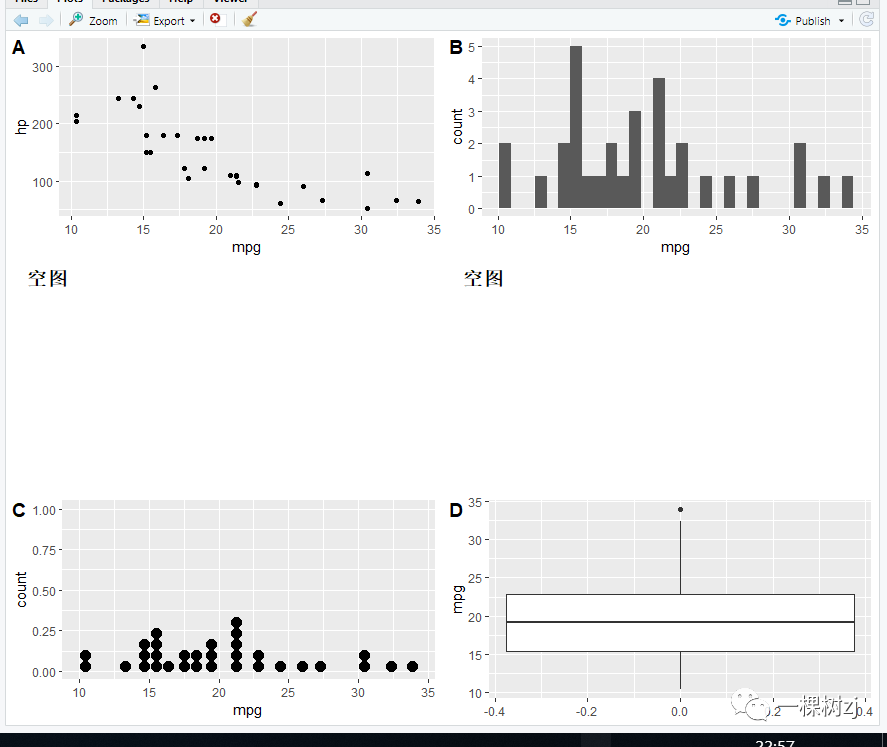

plot_grid(plotlist = pl,ncol=2,
          labels = c('A','B',
                    '空图','空图',
                     'C','D'))

现在的图形是3行×2列，我们通过rel_heights，来调节第1行和第3行之间的距离。

plot_grid(plotlist = pl,ncol=2,
          labels = c('A','B',
                    '空图','空图',
                    'C','D'),
          rel_heights = c(1,
                          0.1,
                          1))

这个时候rel_heights的意思是：第1行的高度是第2行的10倍，和第3行相等，注意看，为了方便核对，我将rel_heights也竖直写了，看一下效果。

4、巧用NULL，rel_width，rel_heights来实现排版

现在，我们想画这样一张图，相信大家肯定在杂志上看到过类似的图，左上角一个小图，右下角一个大图。

这张图其实是一个2行×2列，在这幅图中，有4幅图：A、空图、空图、B ，我们将其全部画出来

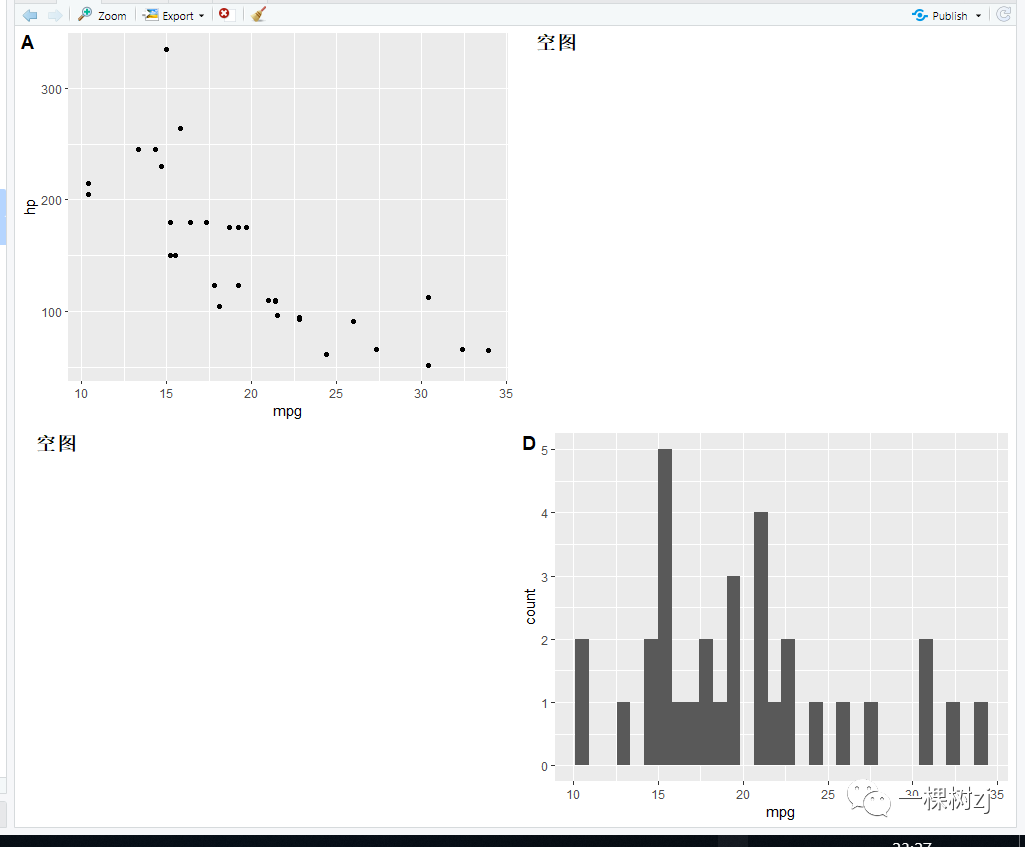

plot_grid(A,NULL,
          NULL,B,
          labels = c('A','空图',
                    '空图','D')
          )

再说一次：空图也是图啊！

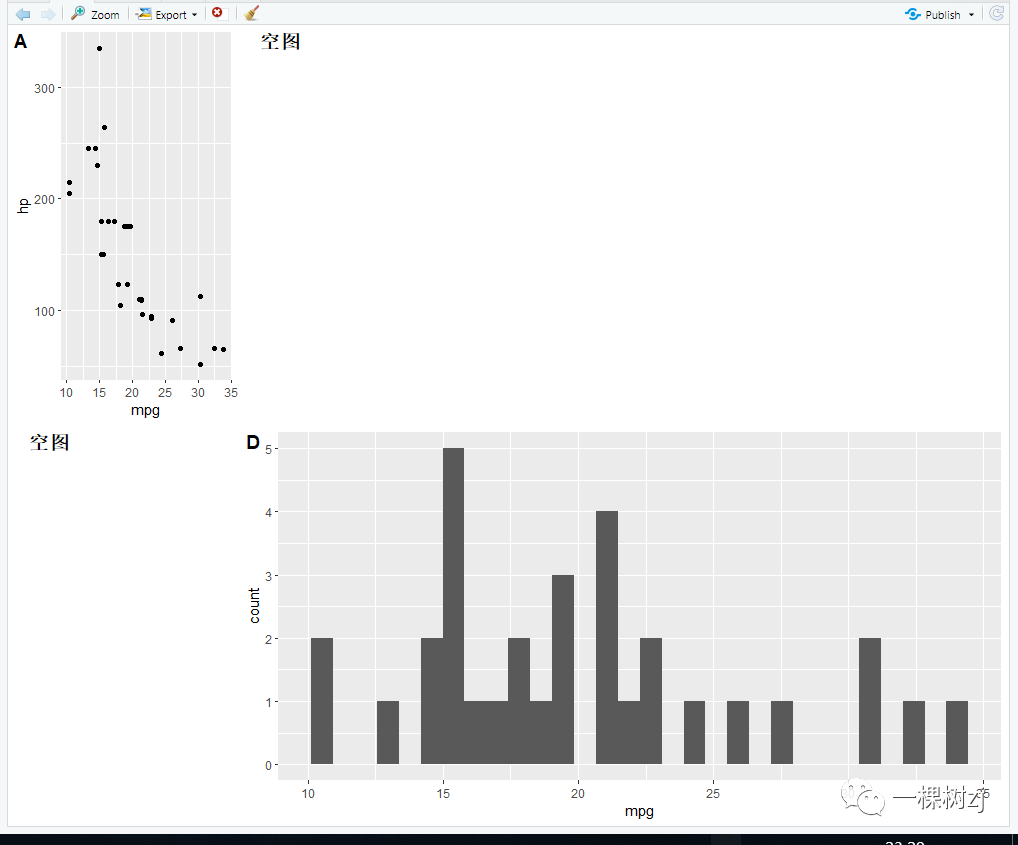

现在，来调节相对宽度，使第1列变窄

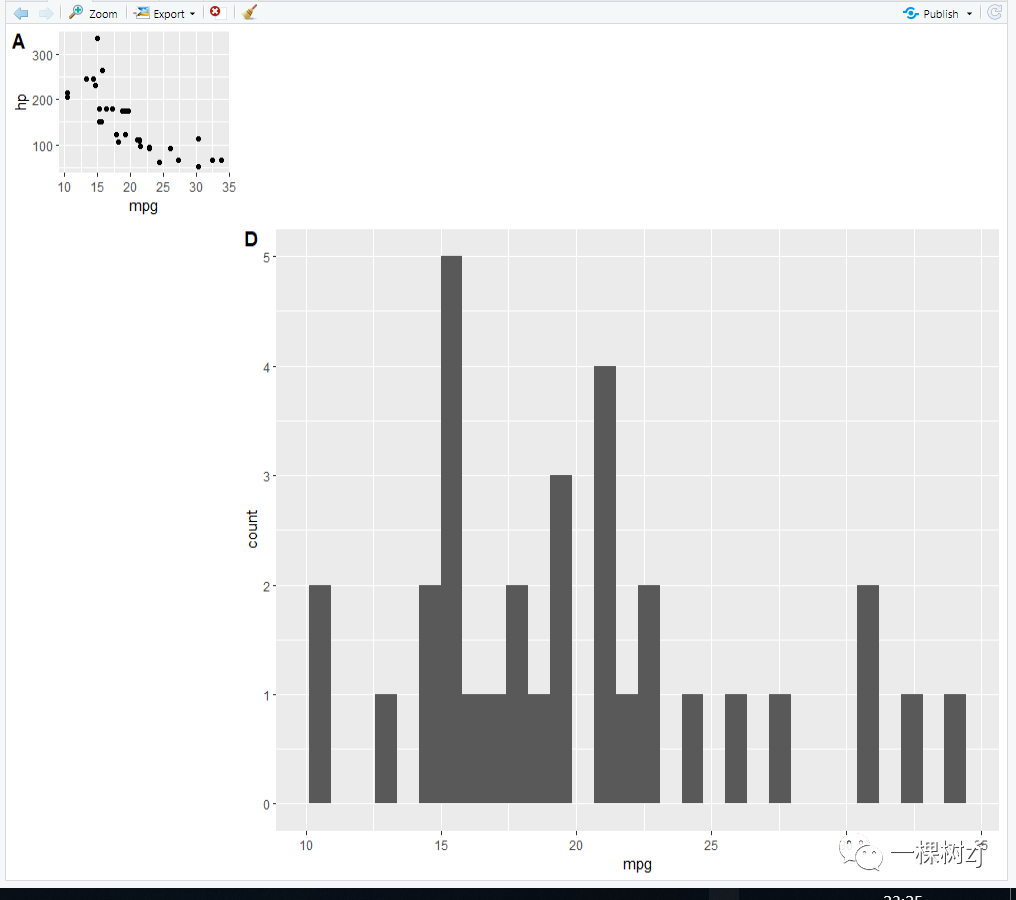

plot_grid(A,NULL,
          NULL,B,
          labels = c('A','空图',
                    '空图','D'),
          rel_widths = c(0.3,1)
          )

再来调节相对高度，使第1行变窄

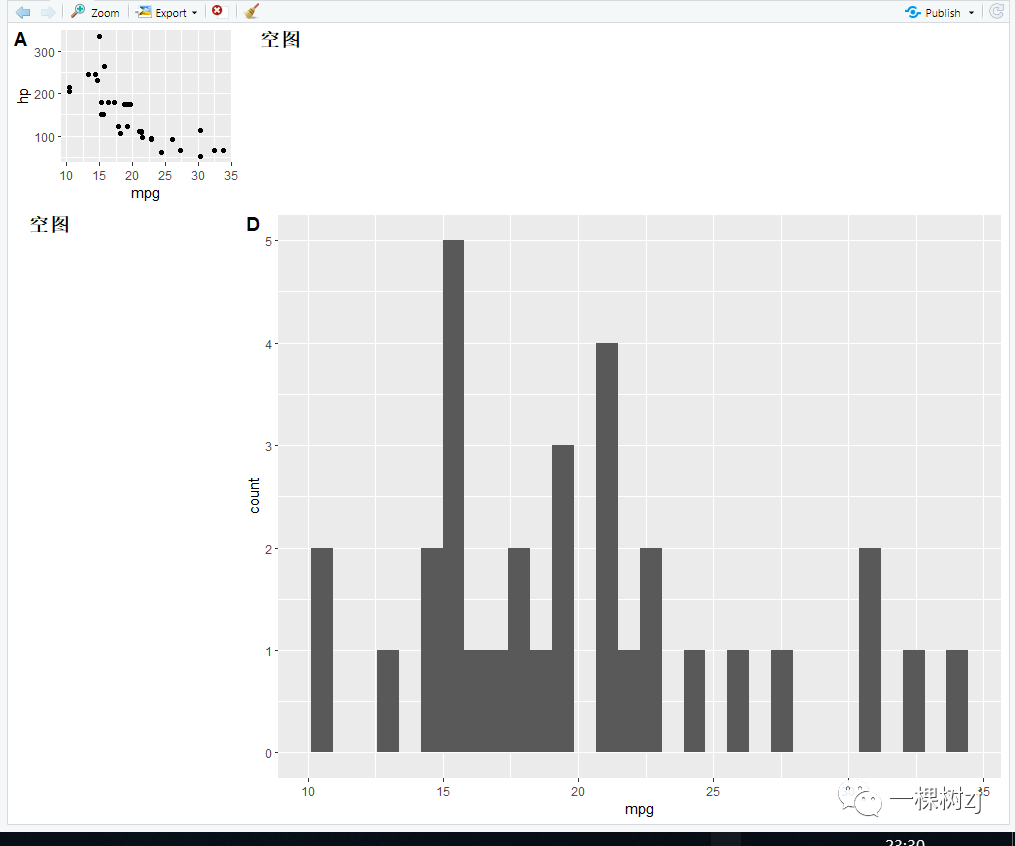

plot_grid(A,NULL,
          NULL,B,
          labels = c('A','空图',
                    '空图','D'),
          rel_widths = c(0.3,1),
          rel_heights = c(0.3,
                            1)
          )

最后，将“空图”两个字换成空字符串

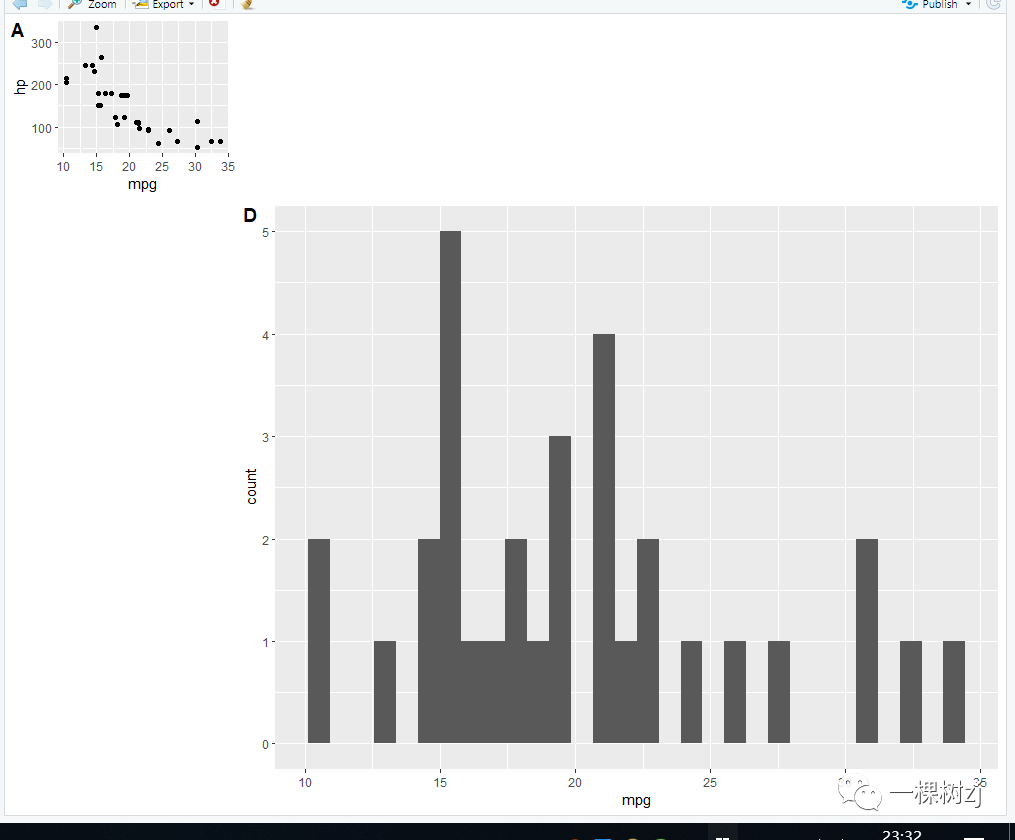

plot_grid(A,NULL,
          NULL,B,
          labels = c('A','',
                      '','D'),
          rel_widths = c(0.3,1),
          rel_heights = c(0.3,
                            1)
          )

注意，空图也是图，空字符串也是字符串啊！

5、overlap

现在把图片A放在图片B上面，做成这样。
