[oeasy]python0104_指示灯_显示_LED_辉光管_霓虹灯

编码进化 回忆上次内容

• x86、arm、riscv等基础架构
• 都是二进制的
• 包括各种数据、指令
• 但是我们接触到的东西
• 都是屏幕显示出来的字符
• 计算机 显示出来的
• 一个个具体的字型

​

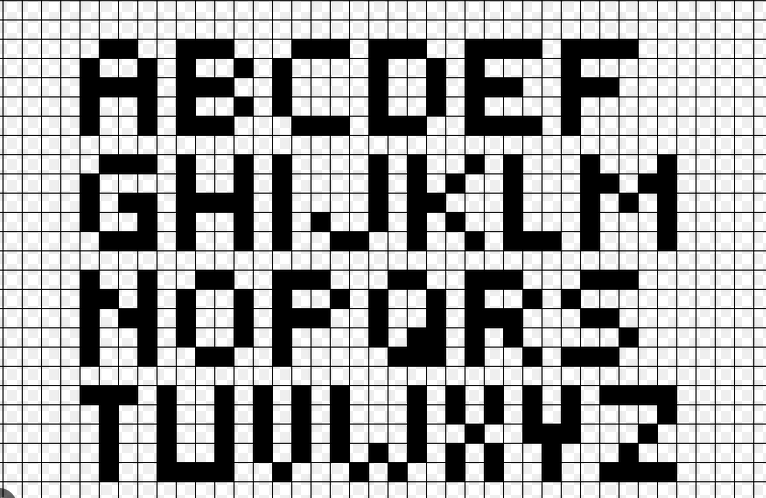

• 计算机中用来展示的字型
• 究竟是 如何进化的 呢？🤔🤔

模拟电路时代

• 电压表、示波器
• 都是 输出设备

​

• 甚至可以
• 用来 玩游戏
• 当时用什么
• 输入输出呢？

输入输出(io)

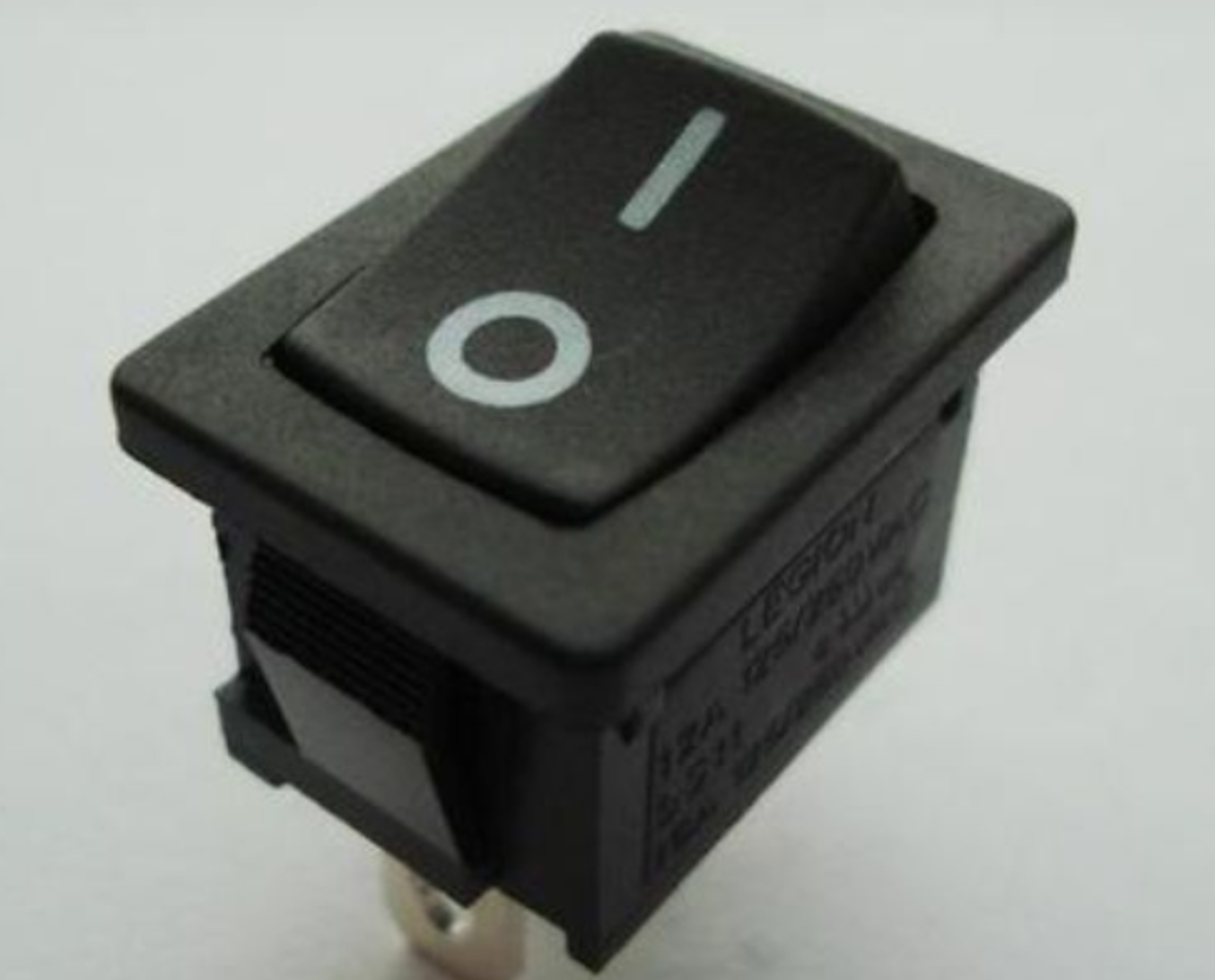

• 最基本的 输入设备(input)
• 是 电键 (key)
• 输入 0或1

​

• 最基本的输出是什么呢？

基本输出

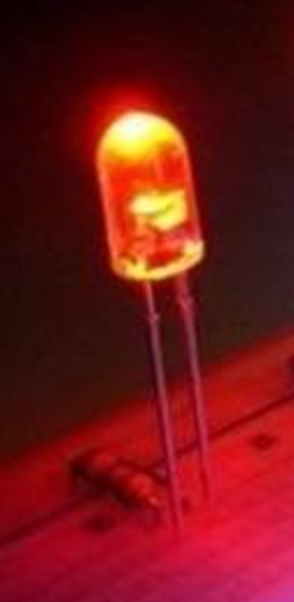

• 最基本的 输出设备(output)
• 是 发光二极管(Led)
• 输出 0或1

​

• LED
• 全称 Light-Emitting Diode
• 发光 二极管
• 电键 和 发光二极管
• 都是 纯纯二进制
• 可以 做点什么好玩的吗？

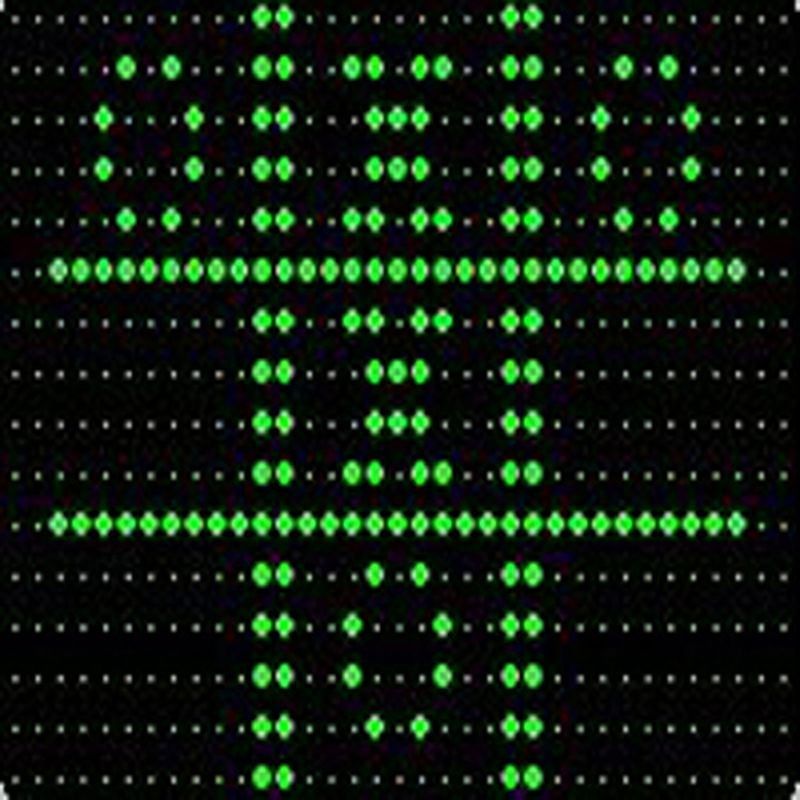

井字棋

• 1950s 的游戏

​

• 在剑桥 的 EDSAC 上

闪烁的灯

• 可以用 文氏电路 控制
• 小灯闪烁

​

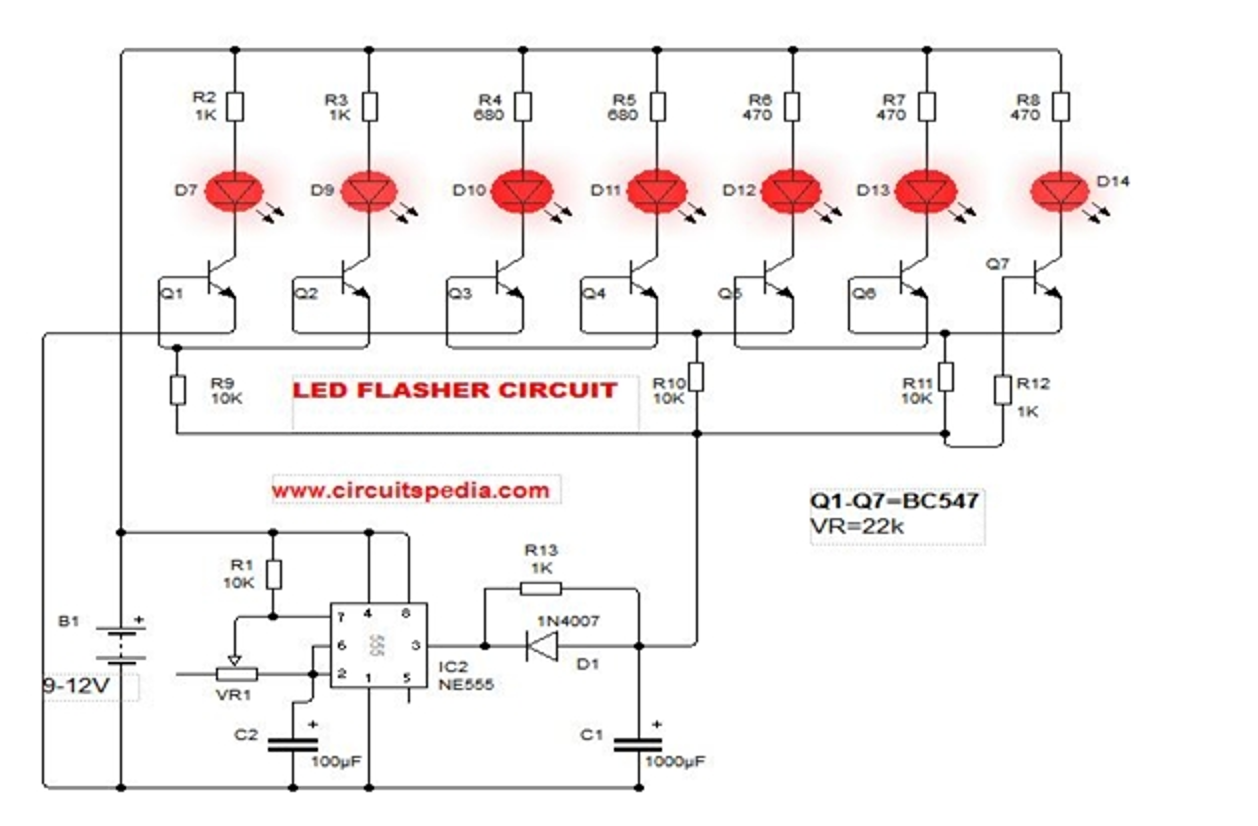

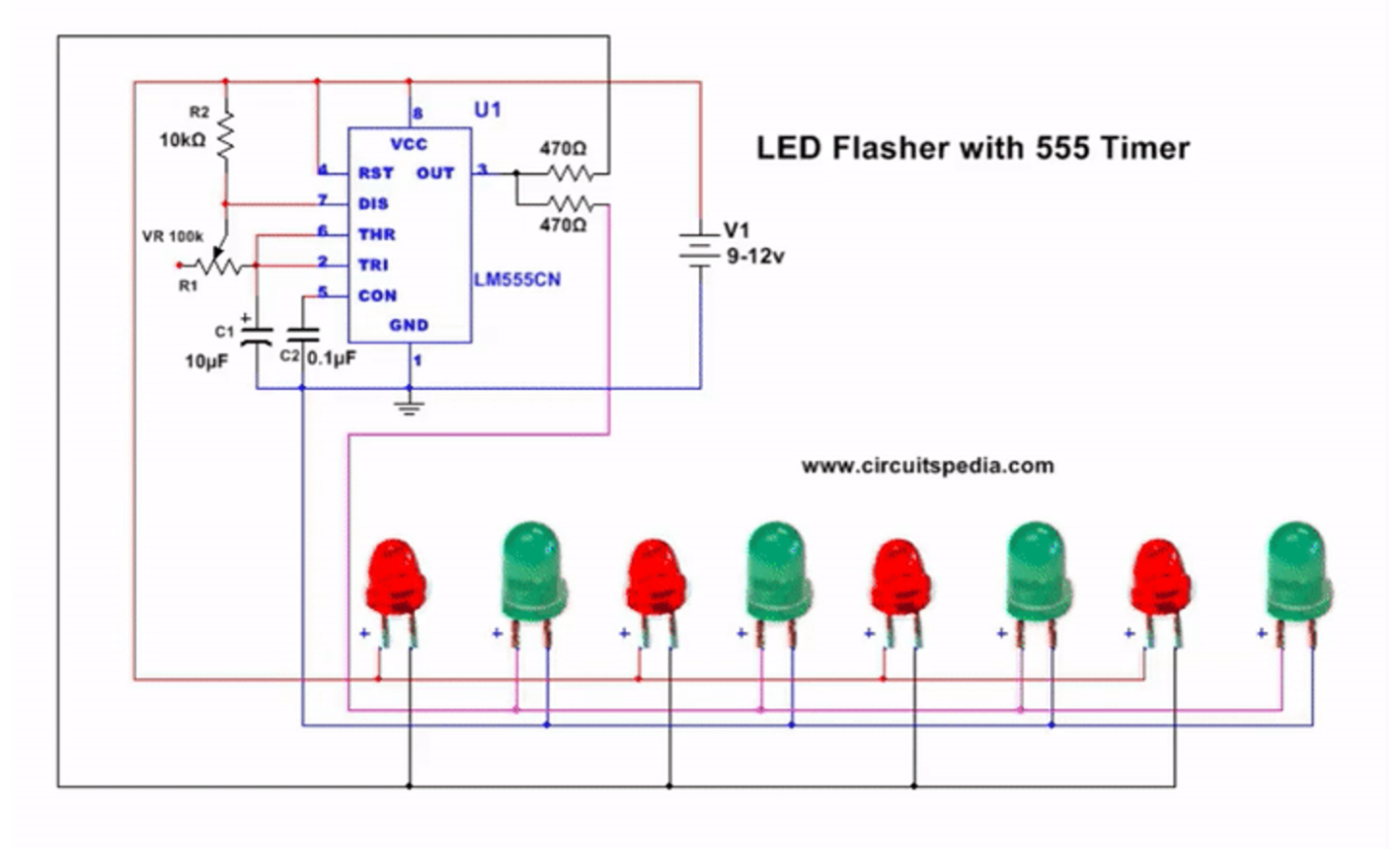

流水灯

• 可以 制作
• 多灯闪烁

​

• 配合555定时器
• 制作流水效果

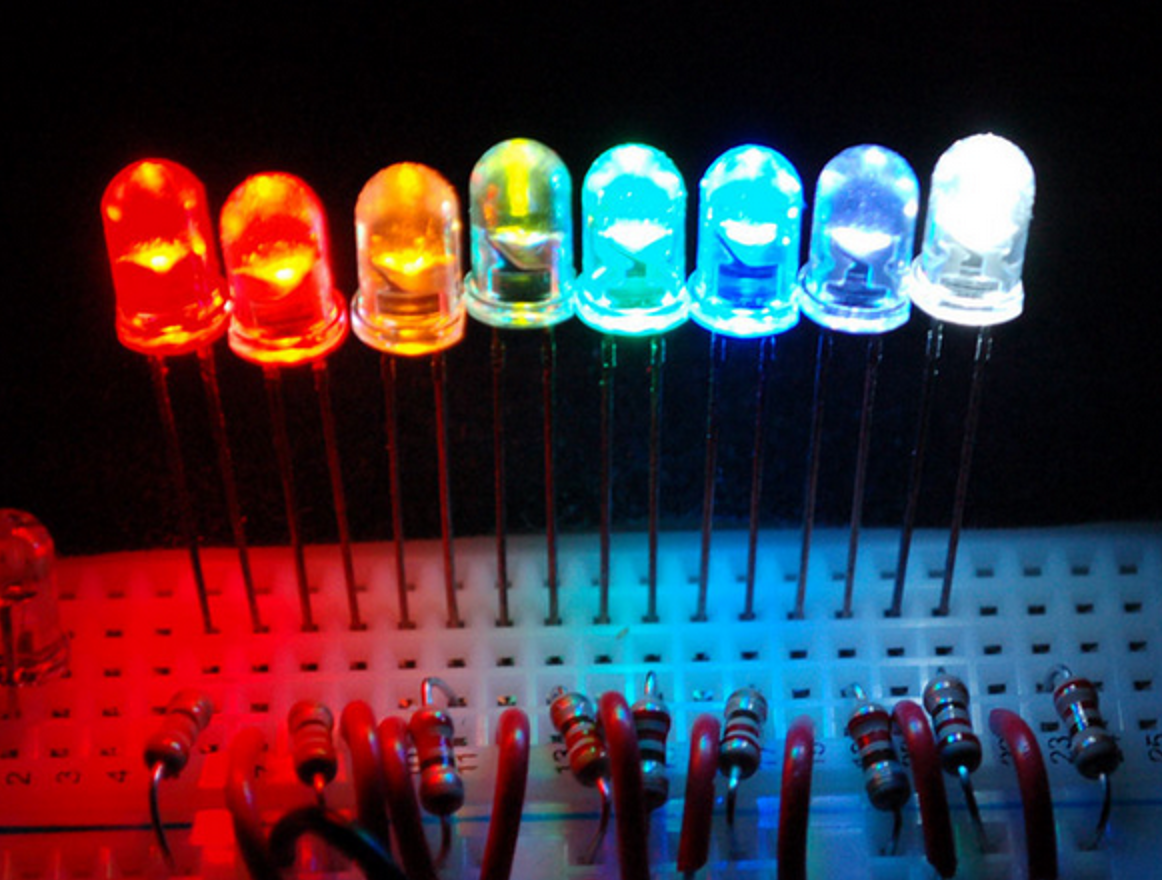

多彩的灯

• LED 的颜色
• 多了起来

​

• 可以让 不同颜色的灯
• 闪烁 起来

​

• 这东西很常见

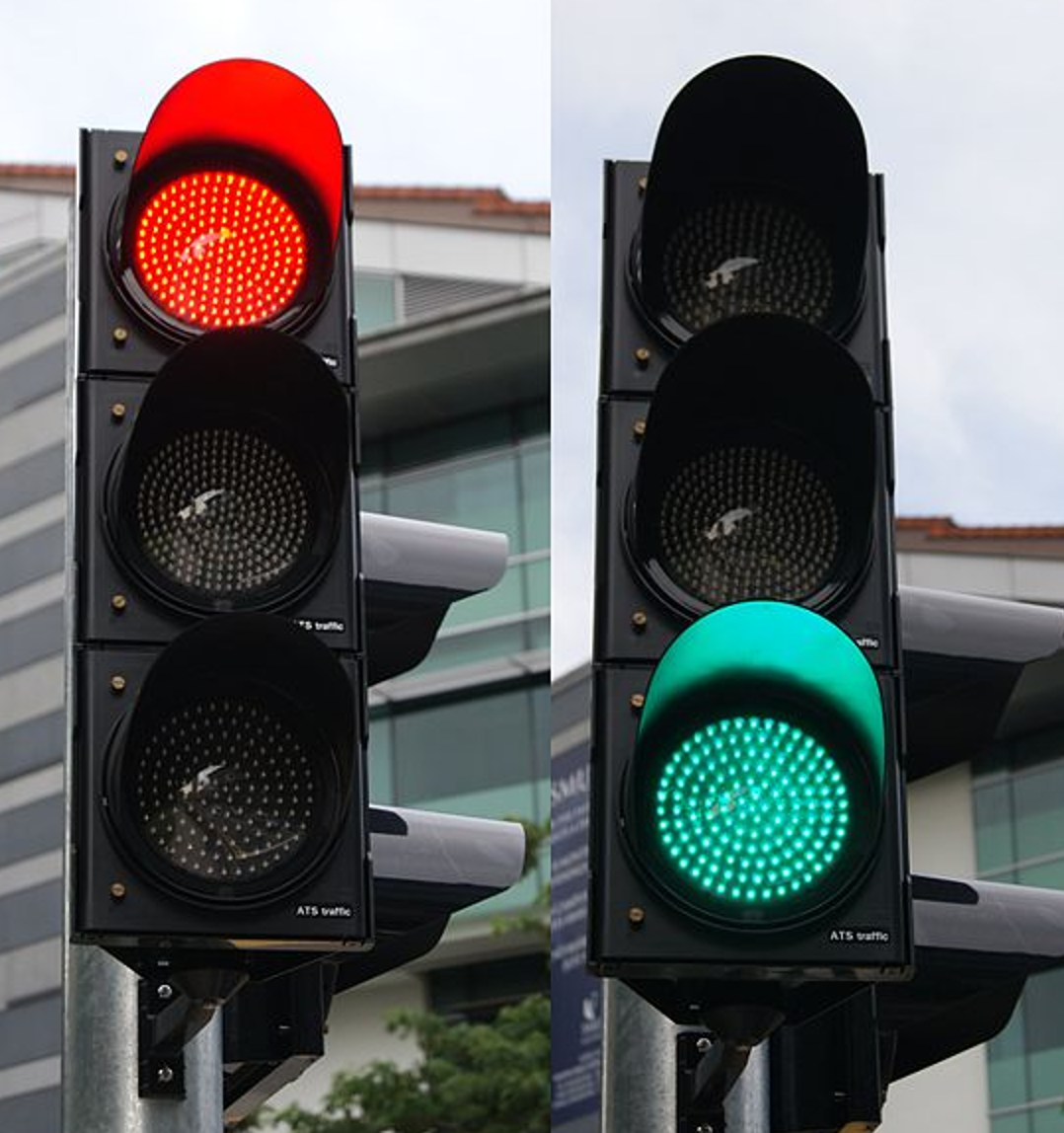

红绿灯

​

• 红绿灯
• 控制灯管 延迟 的 时间

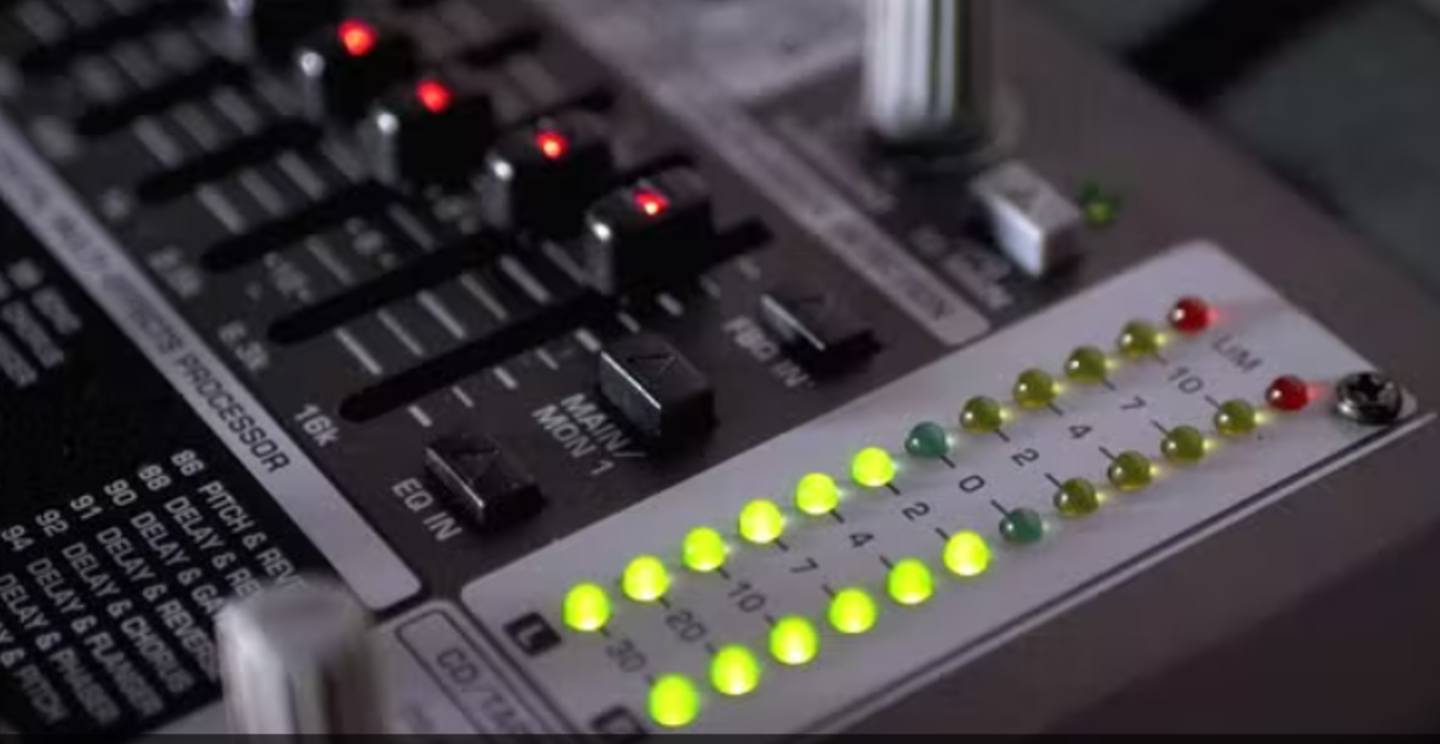

调音台

• mixer console

​

• 设置音量显示电平

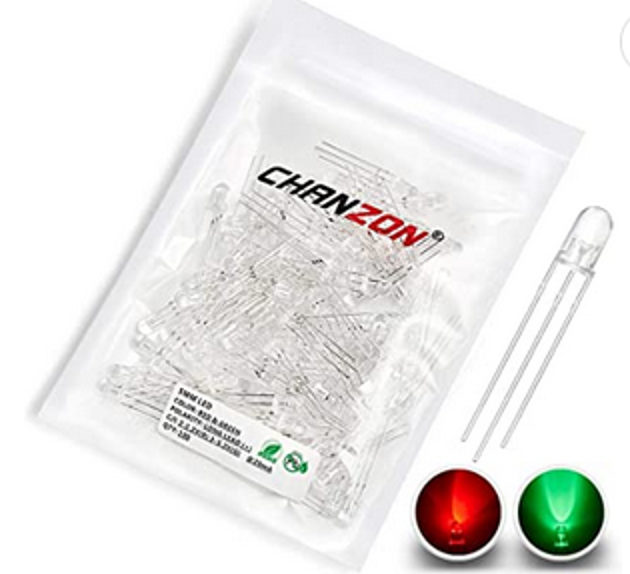

双色灯

• 有的LED
• 可以发出两种颜色

​

• 这样 一个灯头
• 就可以 显示 不同颜色 了
• 数字电路
• 进入 cpu时代 之后呢？

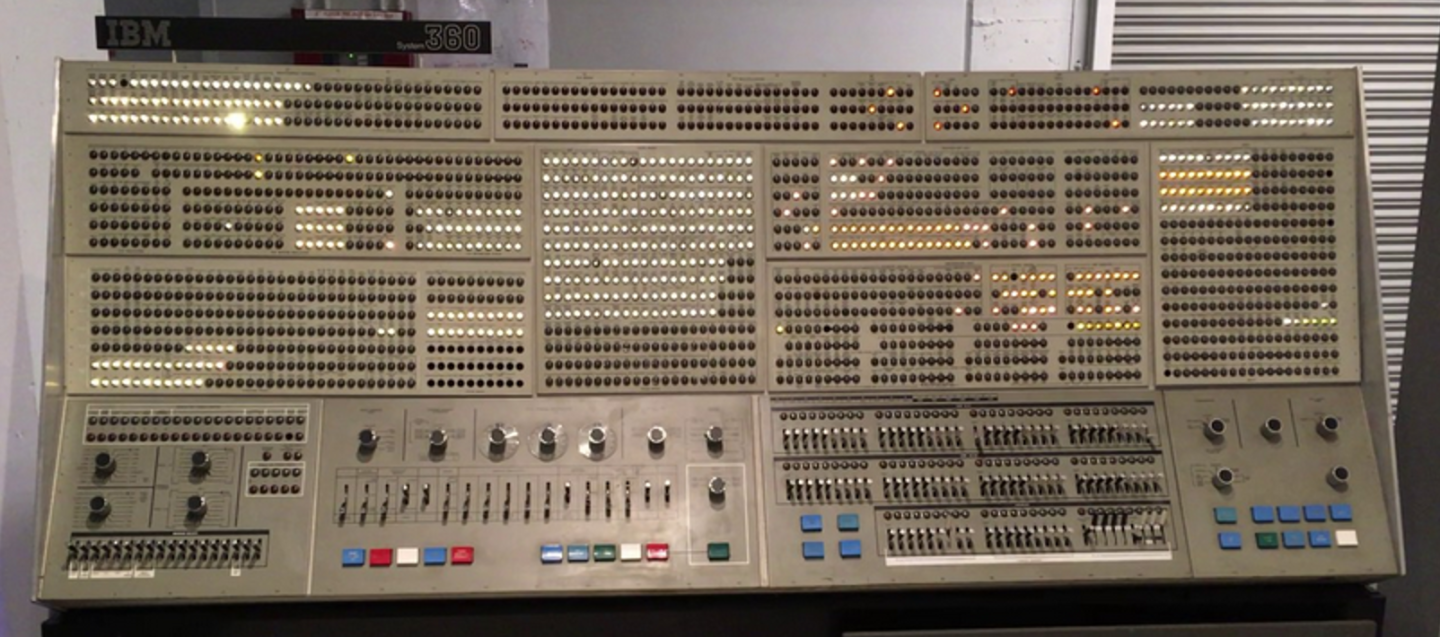

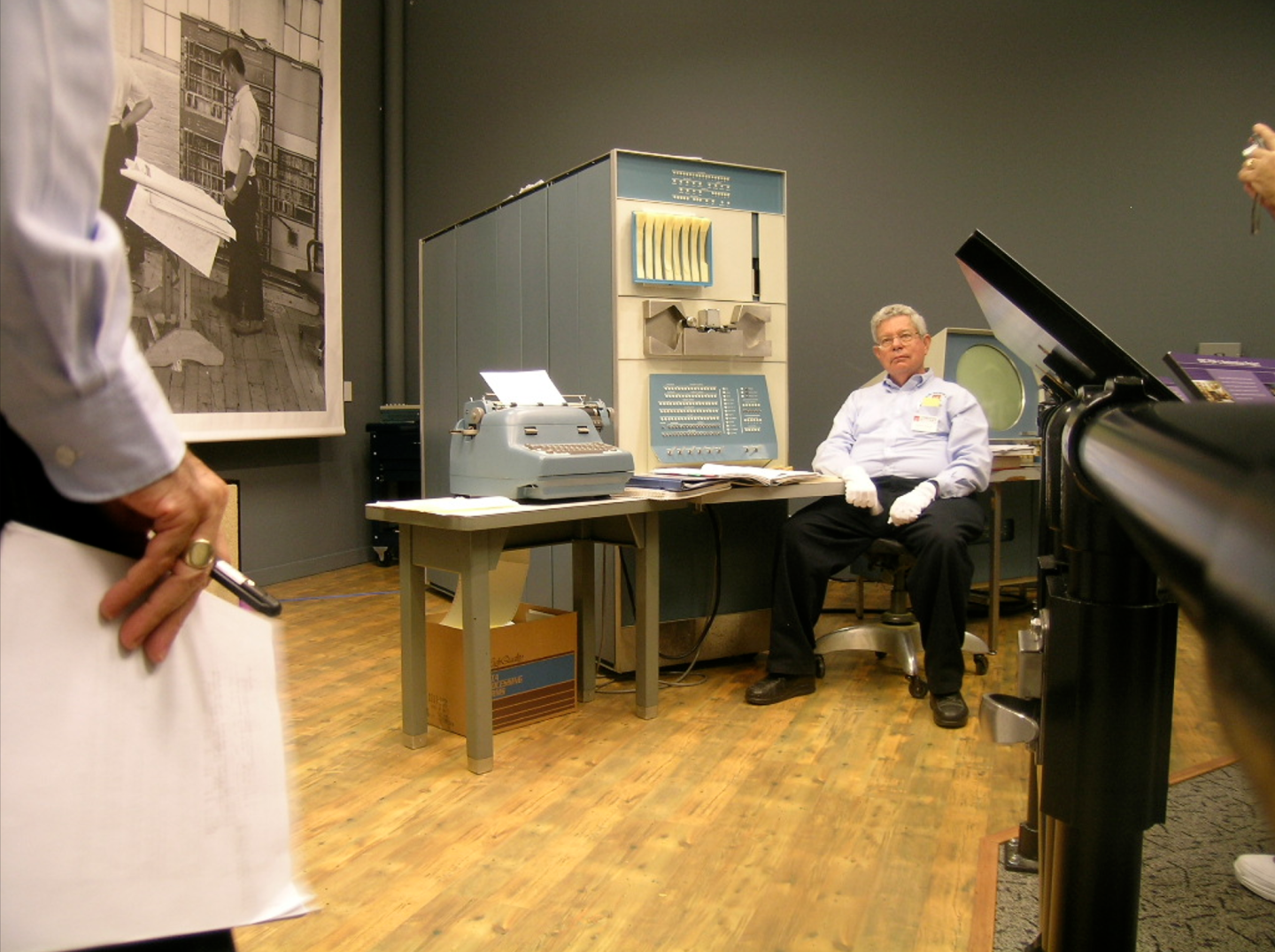

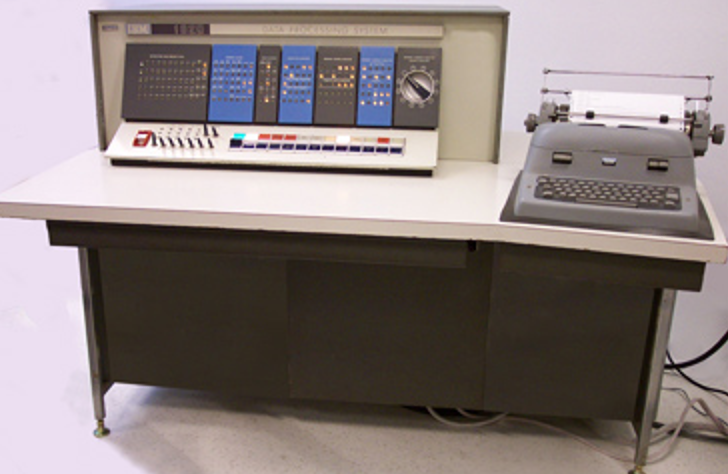

主机面板

• 大型主机(Main Frame)

• 控制台(console)

​

• 有 个人计算机用的 吗？

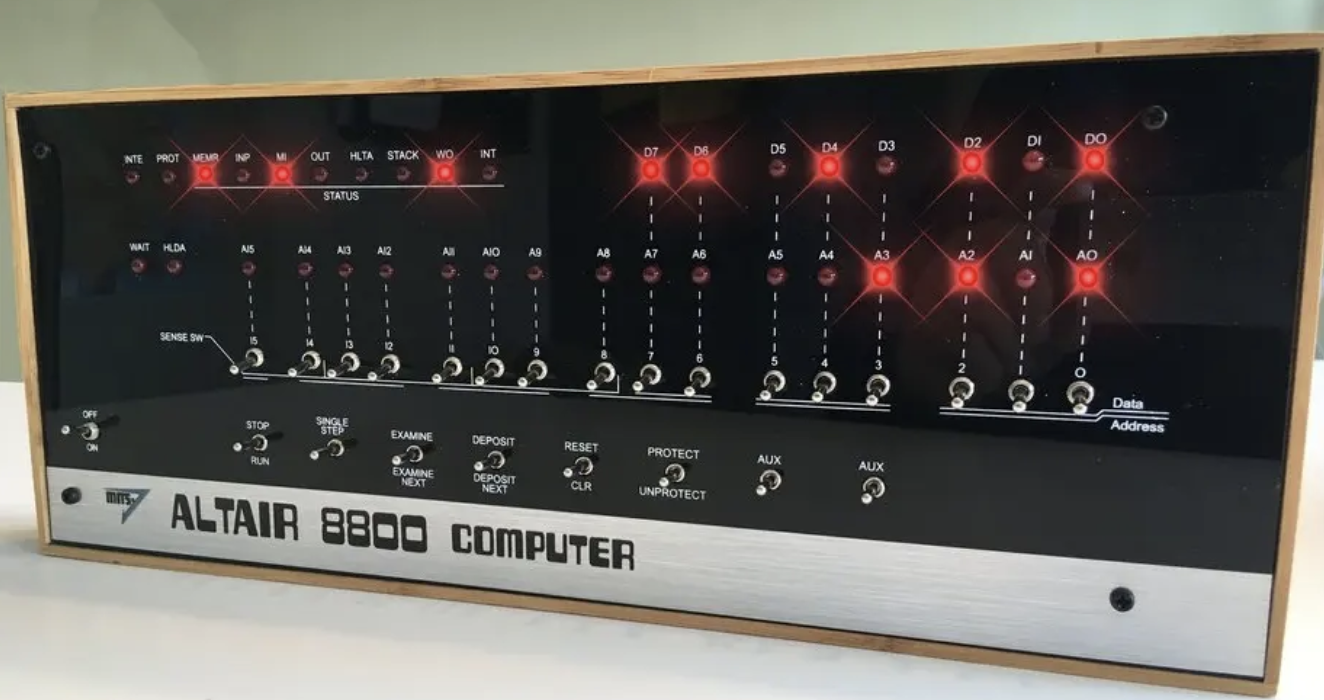

pc指示灯

• 牛郎星8800
• 操作数 和 操作码
• 输入
• 从电键键入
• 或从纸带读取
• 输出
• 在发光二极管

​

• 整个过程
• 使用 纯纯二进制 面板
• 如何显示 十进制数字 呢？

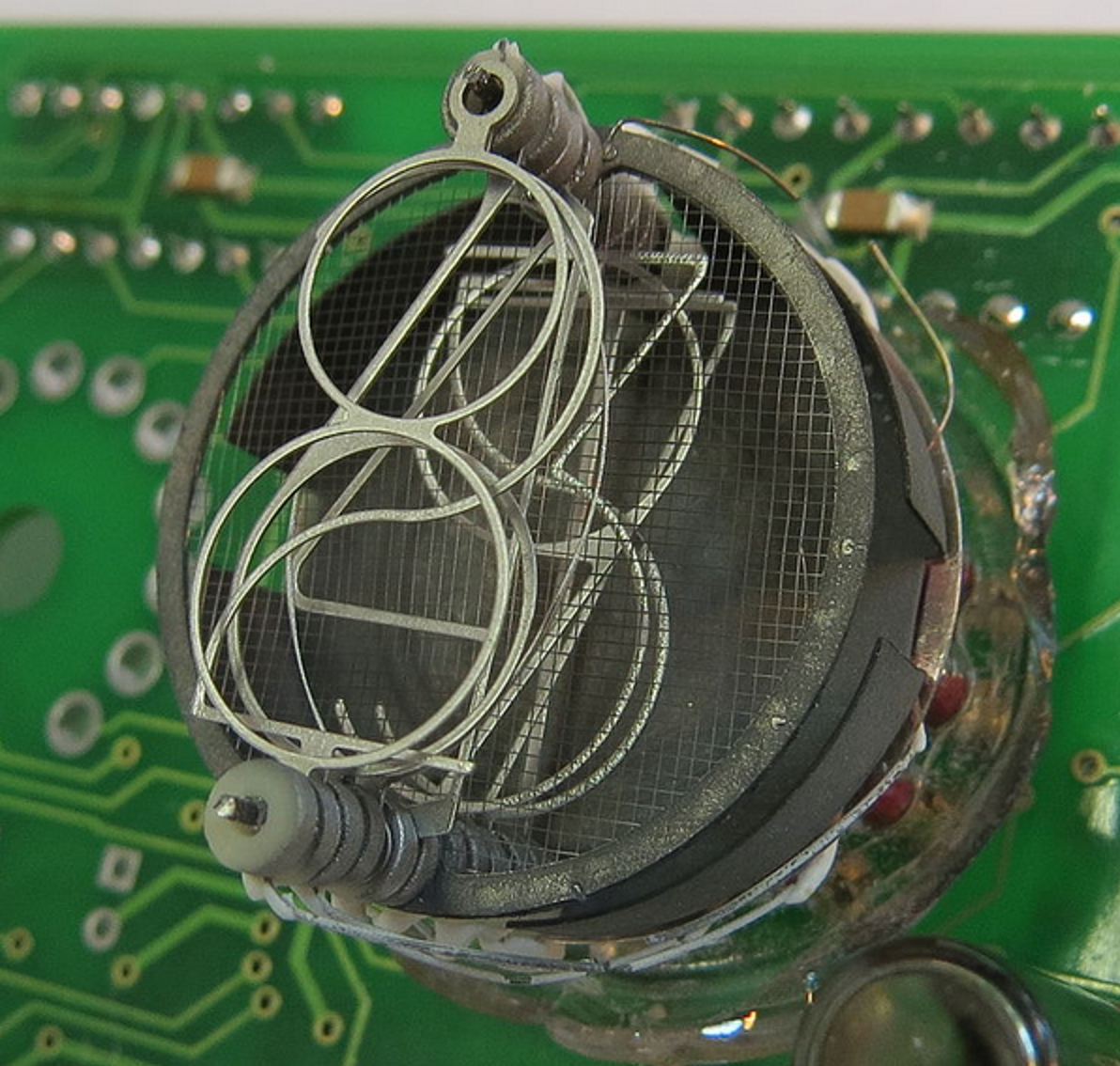

十进制数字显示

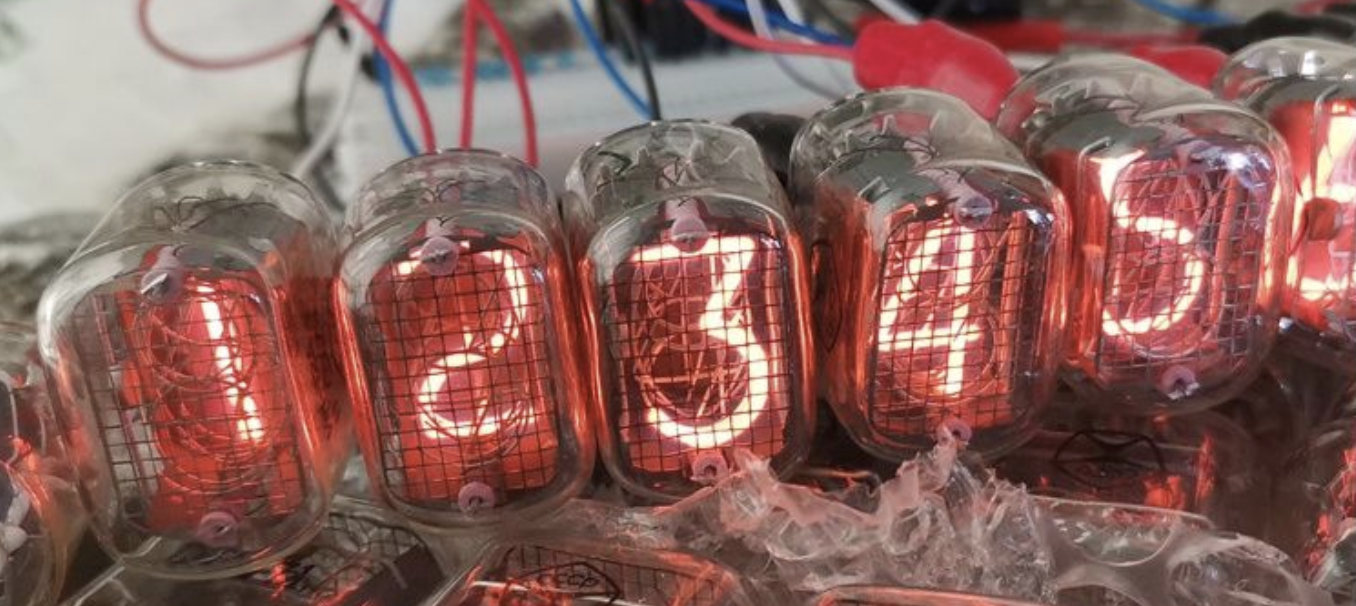

• 辉光管
• Nixie tube
• ['niksi tju:b]

​

• 诞生于 1960-1970 年代
• 橘红色的光 给人 温暖的感觉
• 甚至

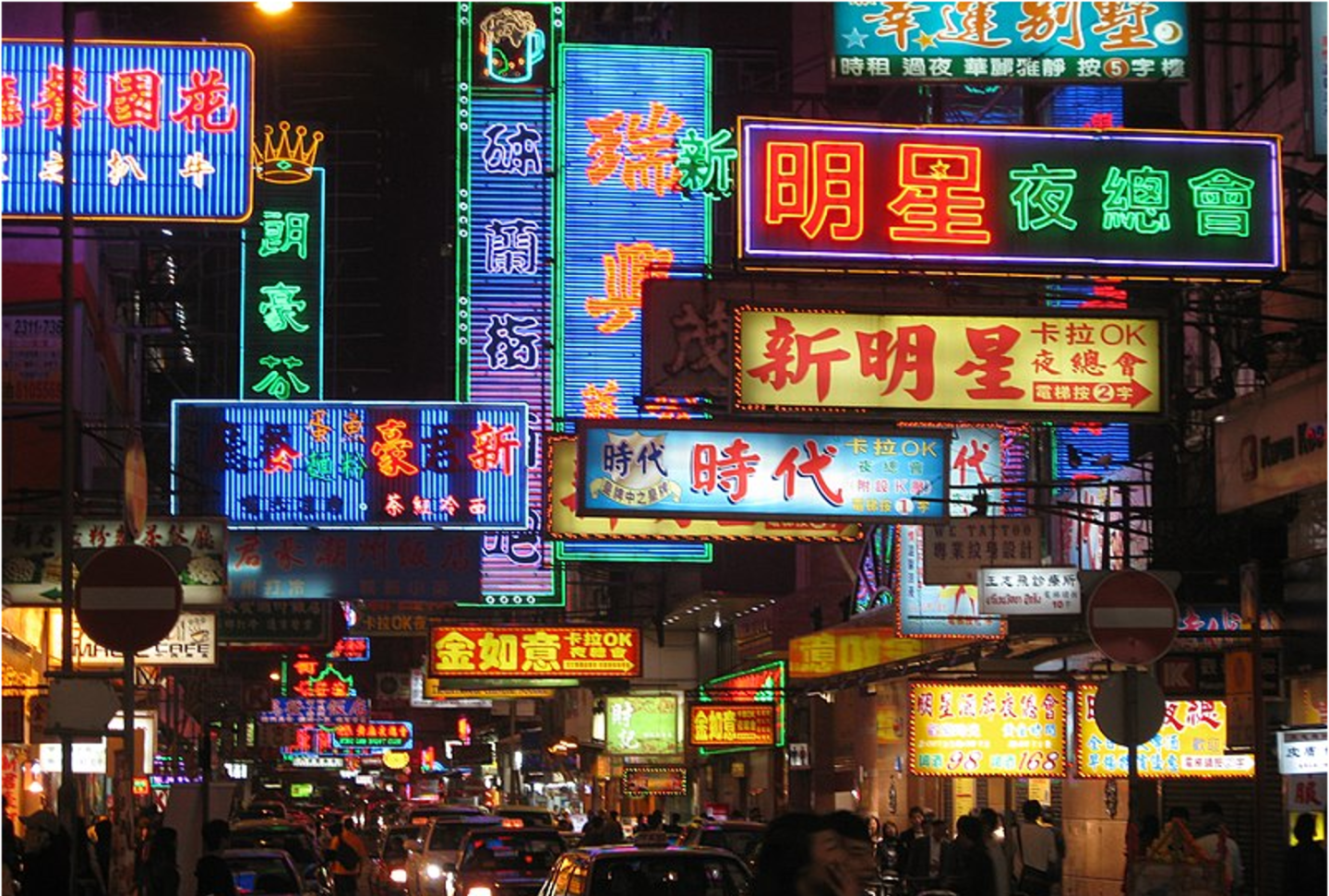

• 发展出 五颜六色的霓虹灯牌

​

• 为什么 辉光管 能 显示数字呢？

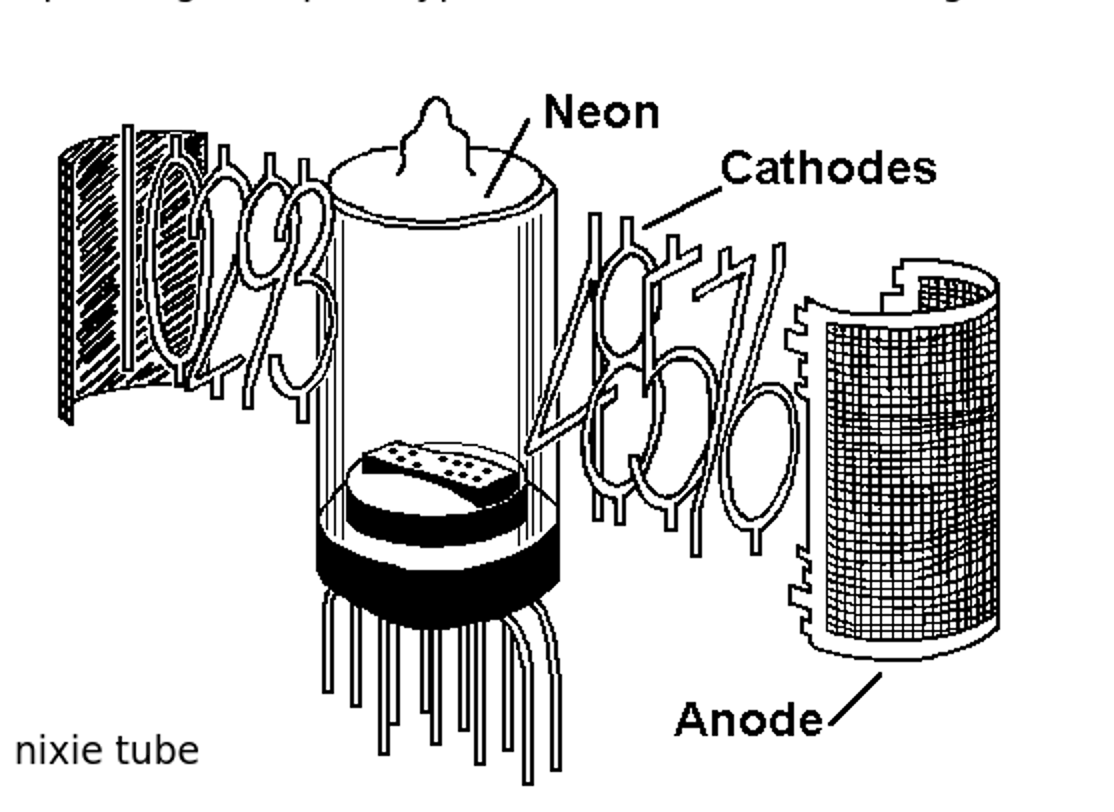

辉光管原理

• 辉光管 本质上
• 是 带选片的 霓虹灯

​

• 10根 输入信号

​

• 哪个输入信号 为 1
• 哪个霓虹灯 发光
• 如何控制输入信号呢？

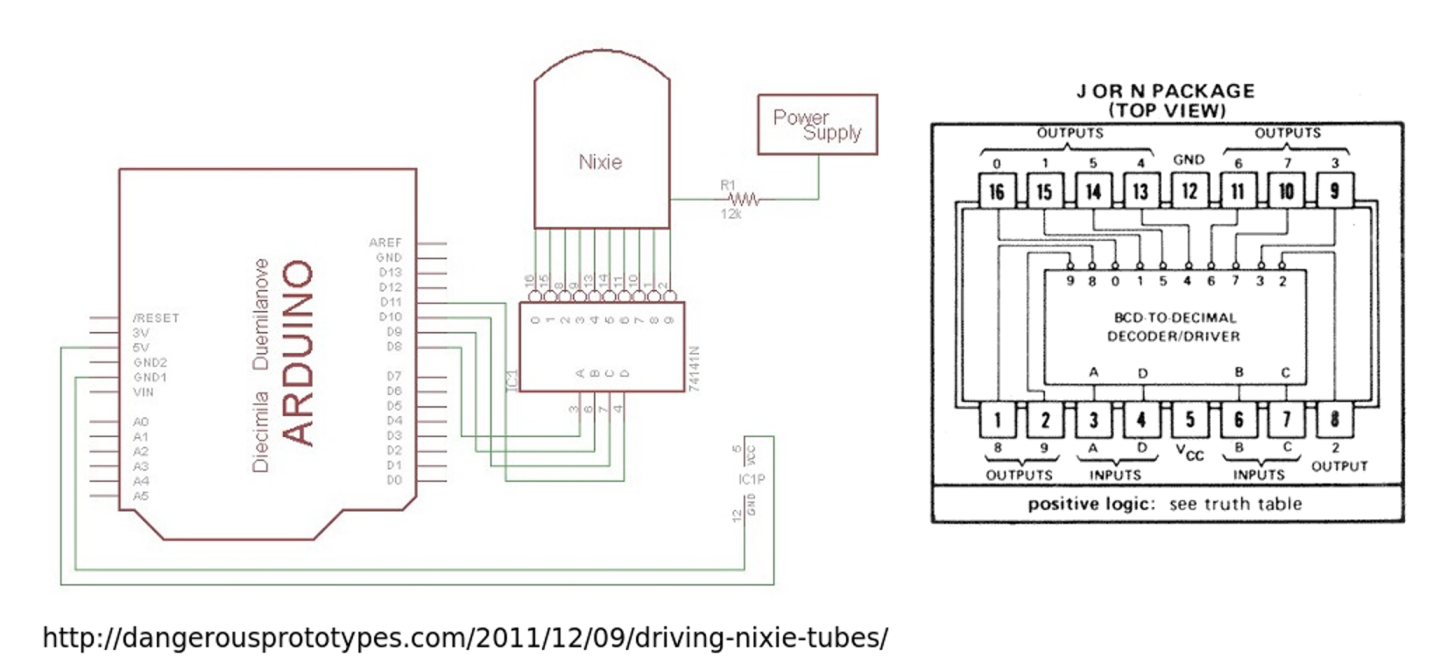

74141

• 硬件解码器(decode)
• 将 用BCD编码的 4-bit 数据
• BCD(Binary Coded Decimal)
• 二进制 编码的 十进制数字
• 解码为
• 10-bit 的 辉光管 选片信号

​

• 总共 16根管脚
• 16-pin

​

• 74141 是怎么 解码的呢？

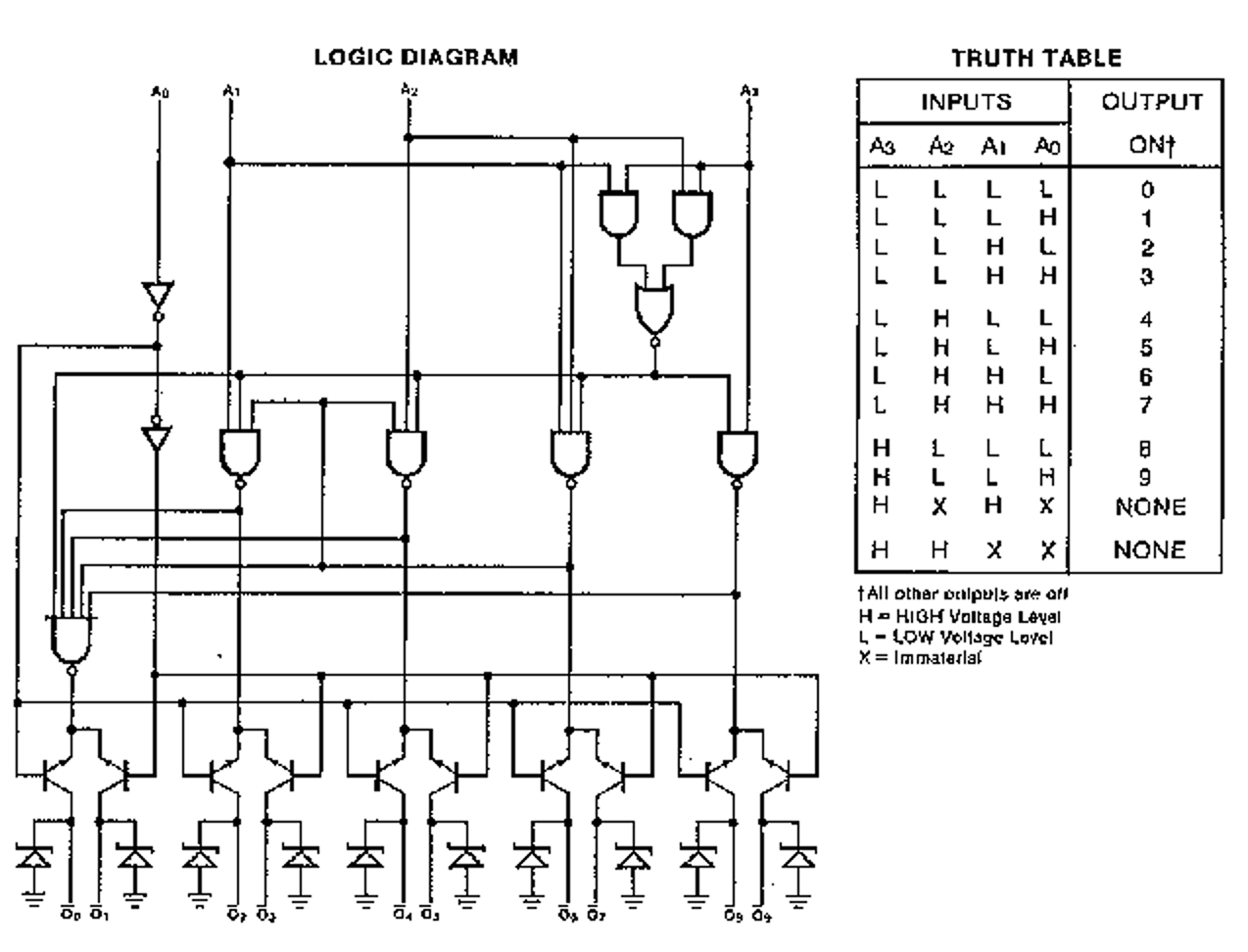

解码过程

• 74141
• 将晶体(Transistor)三极管(Triode)
• 集成为 逻辑门(Logical gate)电路
• 使用 逻辑门电路 组合 输入输出
• 4-bit 输入信号
• 10-bit 输出信号

• ​74141 是 辉光管 的 驱动(Driver)

驱动

• 辉光管 是 硬件输出设备(Device)

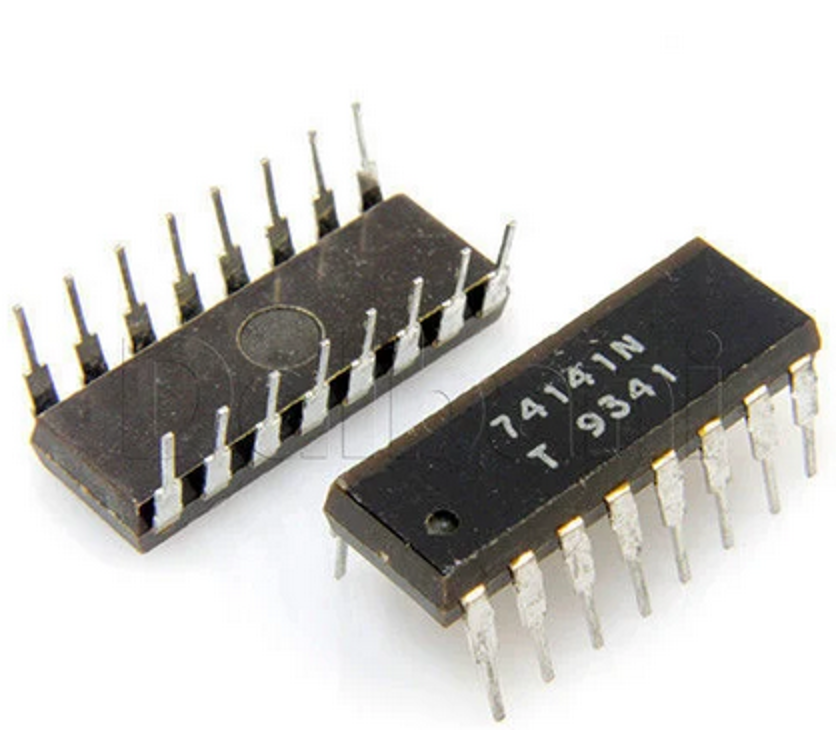

• 74141N
• 是 辉光管的 驱动(driver)
• 将 传来的4-bit的BCD数字(digit)
• 解码(decode) 为10-bit信号中的一路
• 作为 辉光管的 选片信号

​

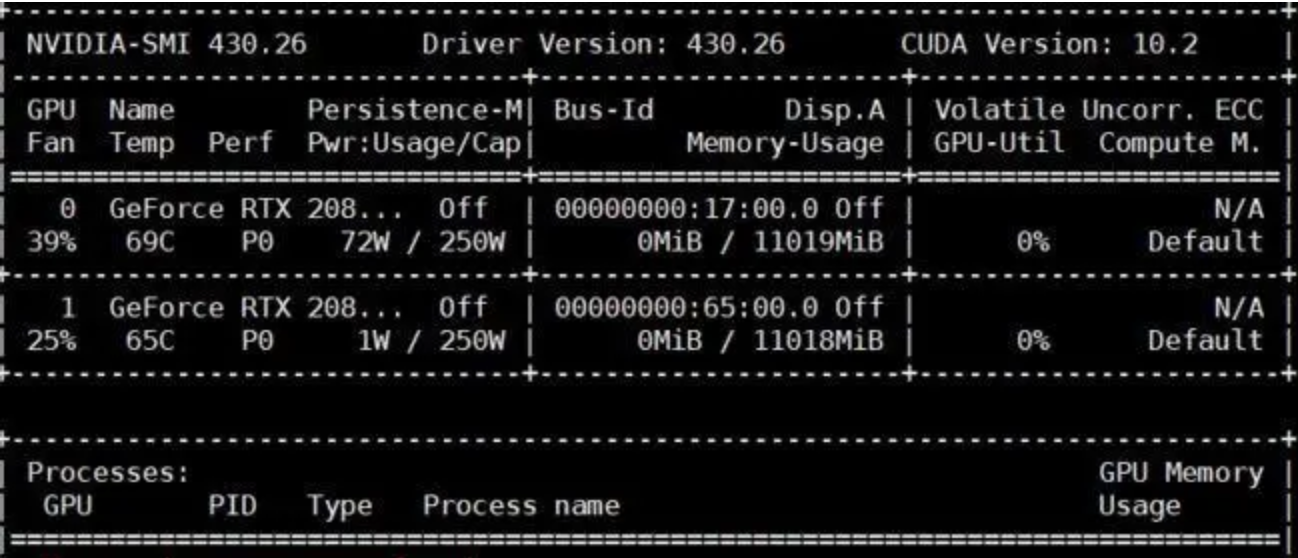

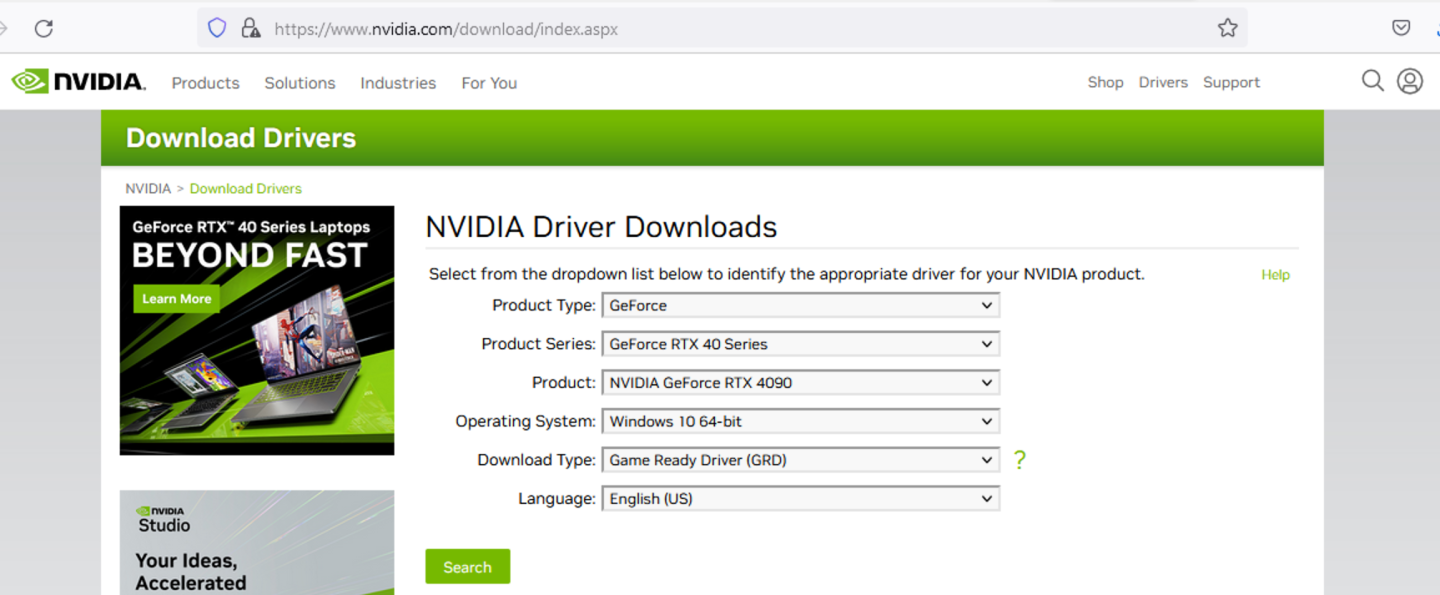

• 今天的输出硬件
• 也要安装 软件(software)驱动(driver)

​

• driver 是什么意思 呢？

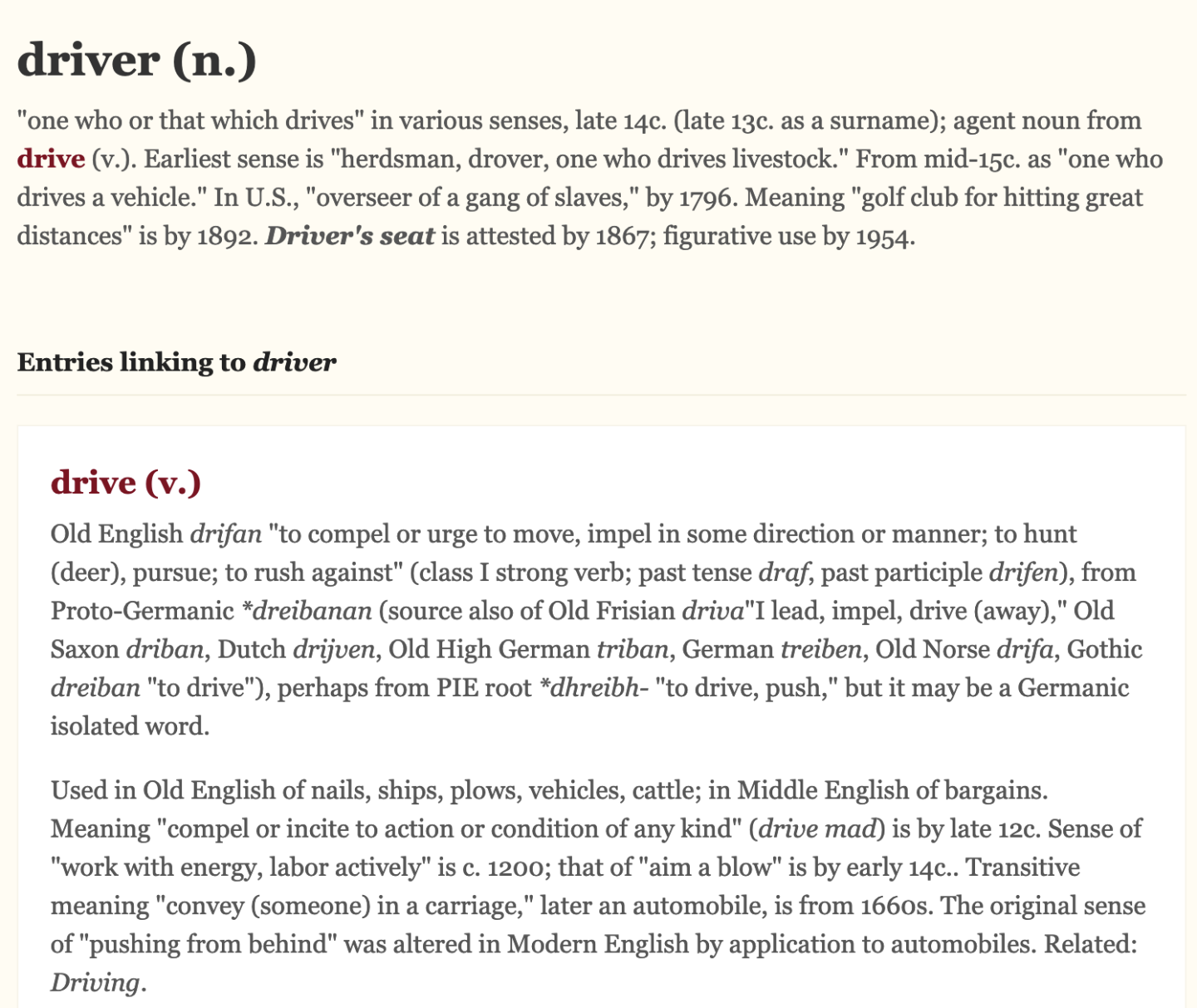

driver 词源

• drive 驱赶
• 狩猎时 驱赶猎物
• 放牧时 放马放羊放牛
• 驾驶马车、牛车时 赶牲口

​

• driver 司机驾驶
• 自行车
• 摩托车
• 1889 火车
• 1896 汽车

​

总结

• 这次回顾了
• 指示灯
• 辉光管
• 并了解了 驱动(driver)
• 驱动 就是
• 控制设备 工作的人(模块)
• 辉光管离我们的生活很远了

​

• 辉光管
• 离我们生活 太远
• 有没有 生活中更近一些的东西呢？
• 我们下次再说！👋
