昨天文章【浅谈OSPF的LSA类型】，有朋友评论讲的有点简单，不光是他那样觉得，我自己也觉得讲的太过于简单。那么今天就总结一下。

OSPF 定义了不同的路由器类型，对于不同的路由器类型，会再单独整理，这里整理下OSPF的六种LSA类型，这里是以思科路由器来说的，不同的厂商可能会有不同。

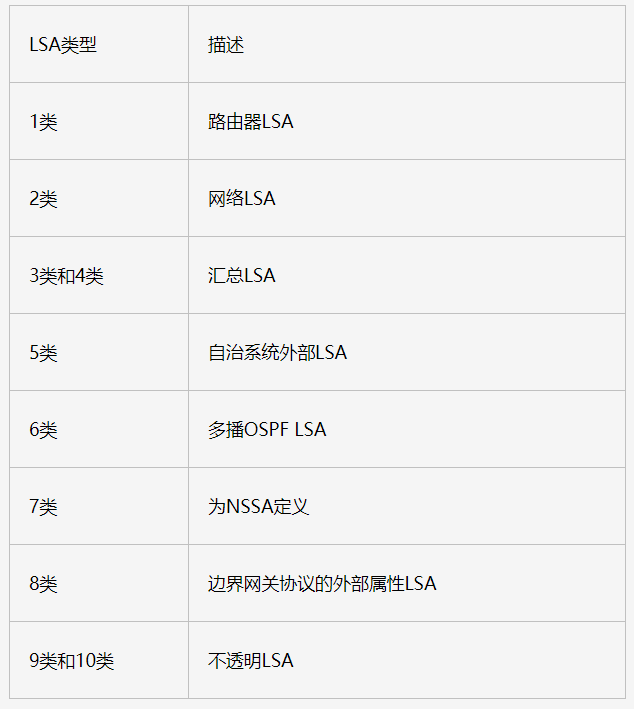

一共有以上十类LSA类型，下面来逐个说明：

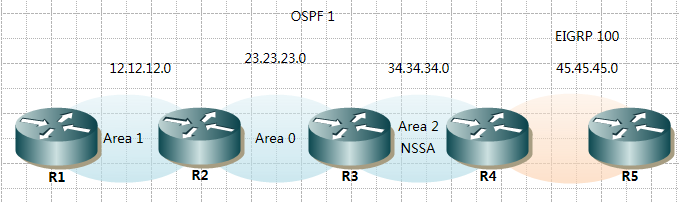

R1和R2在区域1中，R2和R3在区域0中，也就是骨干区域，R3和R4在区域2中。

1类：路由器LSA(Router LSA)

路由器所属区域的路由器链路通告，也就是路由器所直连的链路，分为四种：

（1）点到点网络(point-to-point)：

从#show ip ospf database R、router可以看出：

Link connectedto: another Router (point-to-point)

    (Link ID) Neighboring Router ID: 2.2.2.2

    (Link Data) Router Interface address:12.12.12.1

     Number of TOS metrics: 0

      TOS 0 Metrics: 64

点到点网络中，Link ID代表的是邻居的RouterID，Link Date 为与邻居相连的本地接口地址，还有Metric值。

(2)中转网络(Transit Network)：

#show ipospf database router

Link connectedto: a Transit Network

    (Link ID) Designated Router address:192.168.123.3

    (Link Data) Router Interface address:192.168.123.1

     Number of TOS metrics: 0

      TOS 0 Metrics: 1

中转网络中，Link ID为DR的接口地址，Link Data为路由器与DR相连的接口地址。

末节网络(Stub Network):

#show ipospf database router

Link connectedto: a Stub Network

    (Link ID) Network/subnet number:12.12.12.0

    (Link Data) Network Mask: 255.255.255.0

     Number of TOS metrics: 0

      TOS 0 Metrics: 64

末节网络中，Link ID为网络号，Link Data为子网掩码

虚链路(Virtual Link)

Link ID为邻居的RouterID

除了在末节网络中（LinkData为掩码）之外，其余网络中Link Data都为IP地址，本地路由器接口地址。

2类：网络LSA（Network LSA）

#show ipospf database network

Net Link States(Area 1)

 Routing Bit Set on this LSA

 LS age: 1593

 Options: (No TOS-capability, DC)

 LS Type: Network Links

 Link State ID: 192.168.123.3 (address ofDesignated Router)

 Advertising Router: 3.3.3.3

 LS Seq Number: 80000002

 Checksum: 0x4ADE

 Length: 36

 Network Mask: /24

       Attached Router: 3.3.3.3

       Attached Router: 1.1.1.1

       Attached Router: 2.2.2.2

中转网络或NBMA网络中，列出了中转网络中所有直连的路由器，还有链路的掩码
通告路由器为DR
Link ID为DR的接口地址

对于1类和2类的LSA并不会跨越区域，只会在区域内通告。

3类：汇总LSA（Network Summary LSA）

#show ipospf database network

Summary NetLink States (Area 1)

 LS age: 384

 Options: (No TOS-capability, DC, Upward)

 LS Type: Summary Links(Network)

 Link State ID: 23.23.23.0 (summary NetworkNumber)

 Advertising Router: 2.2.2.2

 LS Seq Number: 80000004

 Checksum: 0x8A22

 Length: 28

 Network Mask: /24

       TOS: 0 Metric: 64

将一个区域的网络通告给这一自治系统内的其他区域内
由ABR发起通告，由其他的ABR重新起源，继续通告给AS内其他区域，所以在每个区域中通告路由器并不相同。
Link State ID为每个区域的网络号
描述链路的网络和掩码

4类：ASBR汇总LSA（ASBR SummaryLSA）

#show ipospf database asbr-summary

Summary ASBLink States (Area 0)

 Routing Bit Set on this LSA

 LS age: 488

 Options: (No TOS-capability, DC, Upward)

 LS Type: Summary Links(AS Boundary Router)

 Link State ID: 4.4.4.4 (AS Boundary Routeraddress)

 Advertising Router: 3.3.3.3

 LS Seq Number: 80000001

 Checksum: 0xEAF4

 Length: 28

 Network Mask: /0

       TOS: 0 Metric: 64

当区域中存在ASBR时，ABR才会生成4类LSA
ASBR所在的区域，由ASBR发送一条1类LSA，当同区域的ABR收到这个来自ASBR的1类LSA时，会生成一条4类LSA并扩散到其他区域，所以，ASBR所在区域不会存在4类LSA
用于通告ASBR，提供一条去往ASBR的路径
由原始ABR起源，其他ABR重新生成，而不是直接转发，然后扩散到整个AS
LSA中包含ASBR的Router ID
Link State ID是通往ASBR的Router ID

5类：自治系统外部LSA（AS External LSA）

#show ipospf database external

Type-5 ASExternal Link States

 Routing Bit Set on this LSA

 LS age: 959

 Options: (No TOS-capability, DC)

 LS Type: AS External Link

 Link State ID: 45.45.45.0 (External NetworkNumber )

 Advertising Router: 4.4.4.4

 LS Seq Number: 80000001

 Checksum: 0x15F3

 Length: 36

 Network Mask: /24

       Metric Type: 2 (Larger than any linkstate path)

       TOS: 0

       Metric: 20

       Forward Address: 0.0.0.0

       External Route Tag: 0

-描述了前往OSPF自治系统外的网络路由

由ASBR通告给整个AS，并且通告路由器不发生变化
LinkStateID为外部网络的网络号
默认路由不汇总
LSA 5形成的路由条目以E1或E2表示（默认为E2）

E2 Cost =ASBR到AS外部目的网络的Cost

E1 Cost =本地到ASBR的Cost + ASBR到AS外部目的网络的Cost。

当OSPF路由器获得一条LSA5，会检查“转发地址”是否可达，若不可达，则不会装进路由表。

7类：NSSA外部LSA（NSSA External LSA）

#show ipospf database external

Type-7 ASExternal Link States (Area 2)

 Routing Bit Set on this LSA

 LS age: 87

 Options: (No TOS-capability, Type 7/5translation, DC)

 LS Type: AS External Link

 Link State ID: 45.45.45.0 (External NetworkNumber )

 Advertising Router: 4.4.4.4

 LS Seq Number: 80000001

 Checksum: 0x850F

 Length: 36

 Network Mask: /24

       Metric Type: 2 (Larger than any linkstate path)

       TOS: 0

       Metric: 20

       Forward Address: 34.34.34.4

       External Route Tag: 0

完全NSSA区域中的ASBR通告，然后再由完全NSSA区域中的ABR转换成5类的LSA通告给其他区域
7类LSA只在NSSA区域中泛洪
完全NSSA区域阻止了3，4，5类LSA

“有个注意点，OSPF中比较难的部分就在这个LSA了，我当时在学习数通的时候这块学的非常吃力，来来回回看了几遍相关的书才理解透彻，所以在这里假如大家看这篇文章第一次比较懵逼，请不要放弃！再看第二次、第三次……第n次，直到看懂！”
