【OpenGL】十五、OpenGL 绘制三角形 ( 绘制 GL_TRIANGLE_FAN 三角形扇 )

韩曙亮

发布于 2023-03-28 20:57:31

2.3K0

文章被收录于专栏：韩曙亮的移动开发专栏韩曙亮的移动开发专栏

文章目录

一、绘制 GL_TRIANGLE_FAN 三角形

GL_TRIANGLE_FAN 的绘制规则是 , 以第

个点作为顶点 , 第

1,2,3

个点组成三角形 , 第

1,3,4

个点组成第二个三角形 , 第

1,4,5

个点组成第三个三角形 ;

1、绘制 3 个点的情况

在 glBegin 和 glEnd 之间放置

个点 , 则绘制

1,2,3

个点 ;

代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }

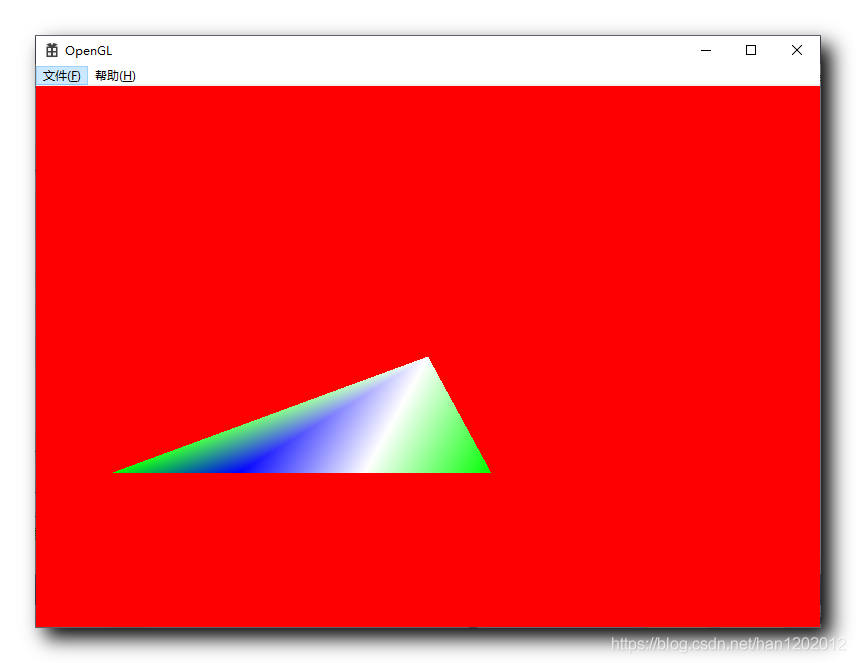

绘制效果 :

2、绘制 4 个点的情况

在 glBegin 和 glEnd 之间放置

个点 , 则

1,2,3

绘制一个三角形 ,

1,3,4

绘制一个三角形 ;

代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

		// 4. 设置白色
		glColor4ub(255, 255, 255, 255);
		glVertex3f(-1.0f, -2.0f, -10.0f);

		// 1. 3. 4. 这三个点会绘制一个三角形


        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }

绘制效果 :

3、绘制 5 个点的情况

在 glBegin 和 glEnd 之间放置

个点 , 则

1,2,3

绘制一个三角形 ,

1,3,4

绘制一个三角形 ,

1,4,5

绘制一个三角形 ;

代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

		// 4. 设置白色
		glColor4ub(255, 255, 255, 255);
		glVertex3f(-1.0f, -2.0f, -10.0f);

		// 1. 3. 4. 这三个点会绘制一个三角形

		// 5. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(1.0f, -2.0f, -10.0f);

		// 1. 3. 5. 这三个点会绘制一个三角形


        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }

运行效果 :

4、绘制 6 个点的情况

在 glBegin 和 glEnd 之间放置

个点 , 则

1,2,3

绘制一个三角形 ,

1,3,4

绘制一个三角形 ,

1,4,5

绘制一个三角形 ,

1,5,6

绘制一个三角形 ;

代码示例 :

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

		// 4. 设置白色
		glColor4ub(255, 255, 255, 255);
		glVertex3f(-1.0f, -2.0f, -10.0f);

		// 1. 3. 4. 这三个点会绘制一个三角形

		// 5. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(1.0f, -2.0f, -10.0f);

		// 1. 4. 5. 这三个点会绘制一个三角形

		// 6. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(3.0f, -2.0f, -10.0f);

		// 1. 5. 6. 这三个点会绘制一个三角形


        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }

绘制效果 :
