OSPF技术连载4：OSPF和BFD联动，含思科、华为、Junifer三厂商配置

在现代网络架构中，可靠性和快速故障检测与恢复是至关重要的。在此背景下，将OSPF（Open Shortest Path First）与BFD（Bidirectional Forwarding Detection）联动起来，成为提高网络性能和可靠性的有效策略。本文将详细介绍OSPF和BFD的基本原理，并探讨它们联动的好处和实施步骤。

目录：

TOC

OSPF简介

OSPF是一种内部网关协议（IGP），广泛用于企业网络和互联网中的路由器之间的通信。它基于链路状态路由（Link-State Routing）算法，通过维护一个链路状态数据库（Link-State Database）来确定网络拓扑，并计算出最短路径。OSPF支持分层的路由器结构，可以实现快速收敛和负载平衡。

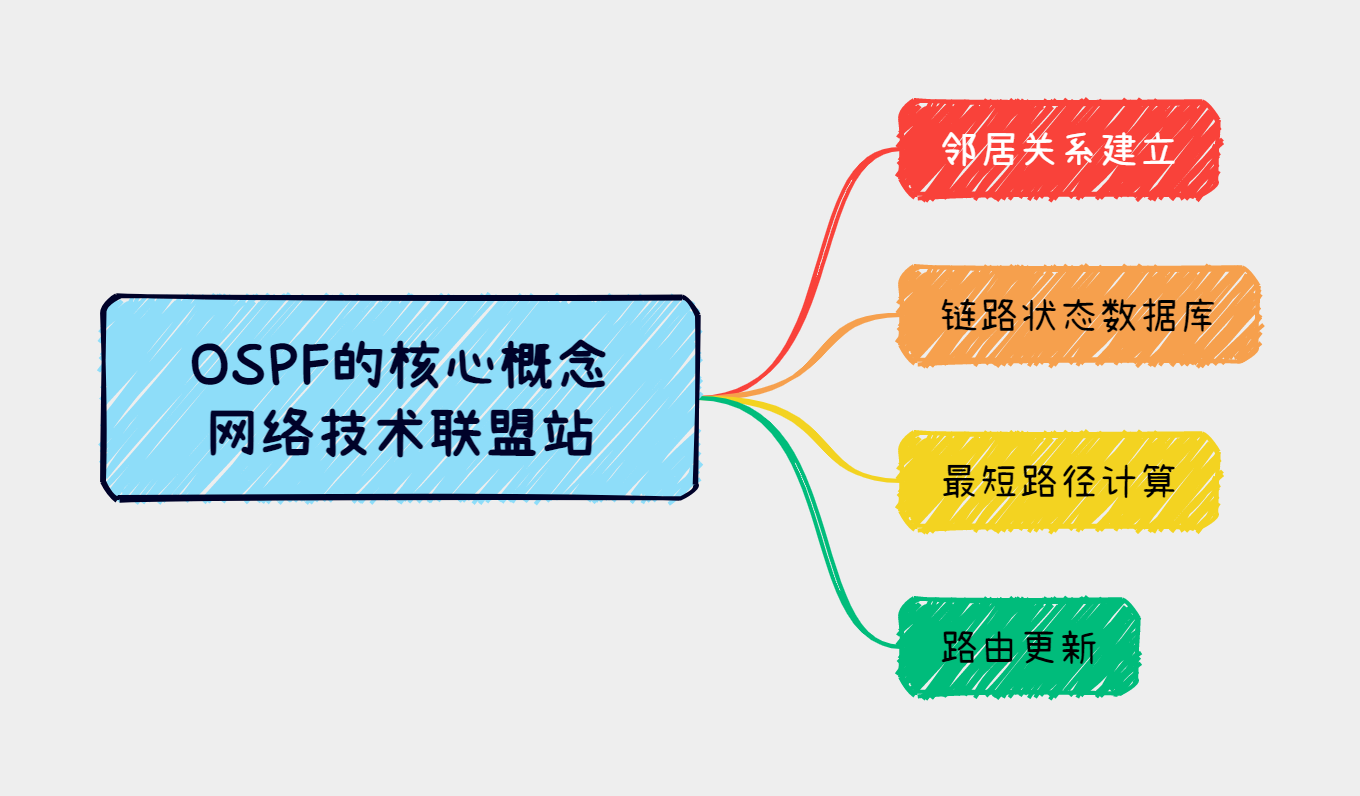

OSPF的核心概念包括以下几个要素：

• 邻居关系建立：路由器通过交换Hello消息来建立邻居关系，确保网络中的邻居之间能够相互通信。
• 链路状态数据库：每个OSPF路由器维护着一个链路状态数据库，存储了网络中的链路状态信息，包括链路的带宽、延迟、可用性等。
• 最短路径计算：基于链路状态数据库，OSPF使用Dijkstra算法来计算最短路径，并维护一张路由表，指示到达目的地的最佳路径。
• 路由更新：当网络发生变化时，例如链路故障或链路状态变化，OSPF路由器会向相邻路由器发送路由更新消息，以通知网络变化并触发路由表的更新。

BFD简介

BFD是一种独立于路由协议的故障检测机制，可以与各种路由协议一起使用，包括OSPF。BFD旨在提供快速的故障检测和恢复能力，以减少网络故障对业务的影响。

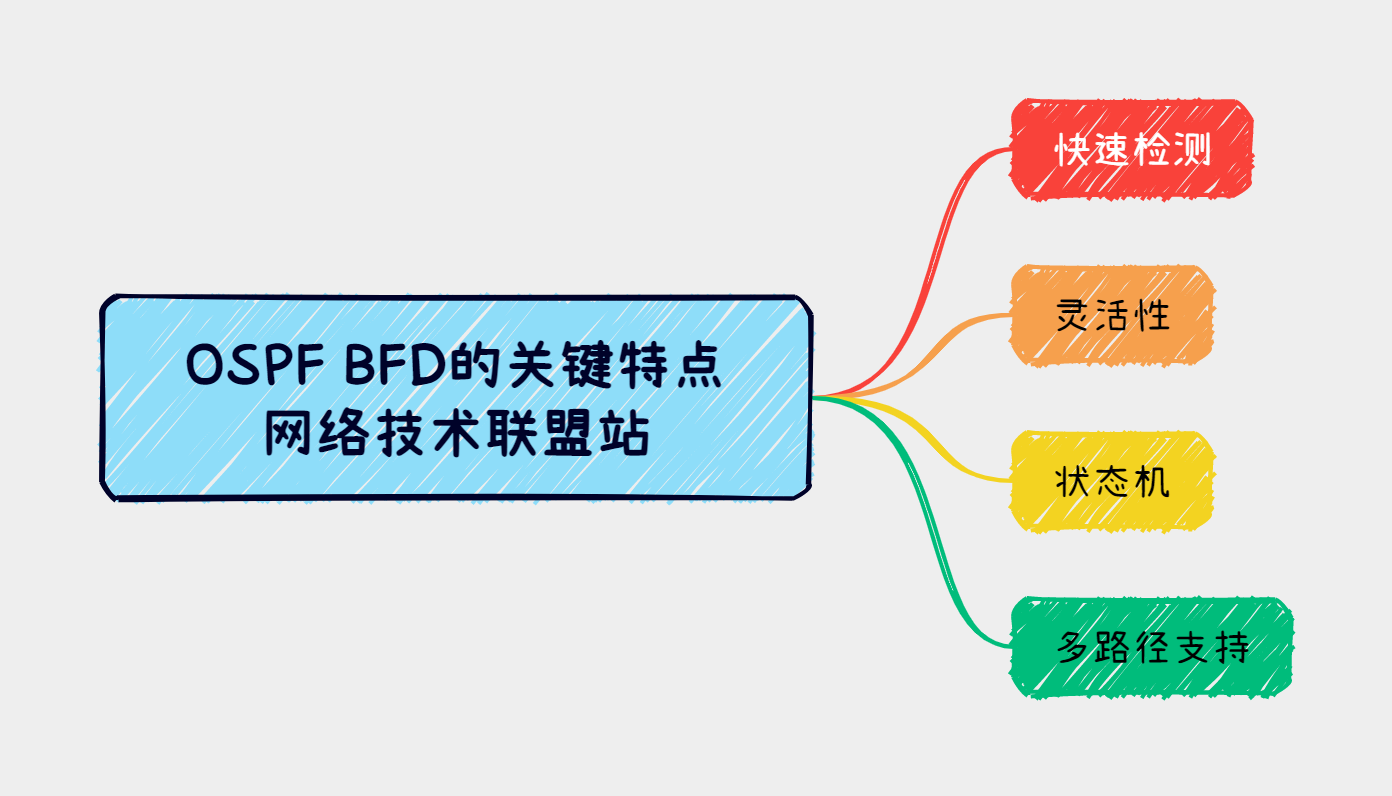

BFD的关键特点如下：

• 快速检测：BFD可以在毫秒级别内检测到链路故障，远远快于传统路由协议本身的故障检测时间。
• 灵活性：BFD可以应用于不同的网络环境和链路类型，包括以太网、SONET/SDH、虚拟链路等。
• 状态机：BFD使用状态机来跟踪链路的可用性和延迟。它通过周期性地发送探测报文来监测链路，当链路状态发生变化时，BFD会及时通知相邻设备。
• 多路径支持：BFD可以检测到多路径中的单个路径故障，并通知路由协议进行路由更新，以选择可用的路径。

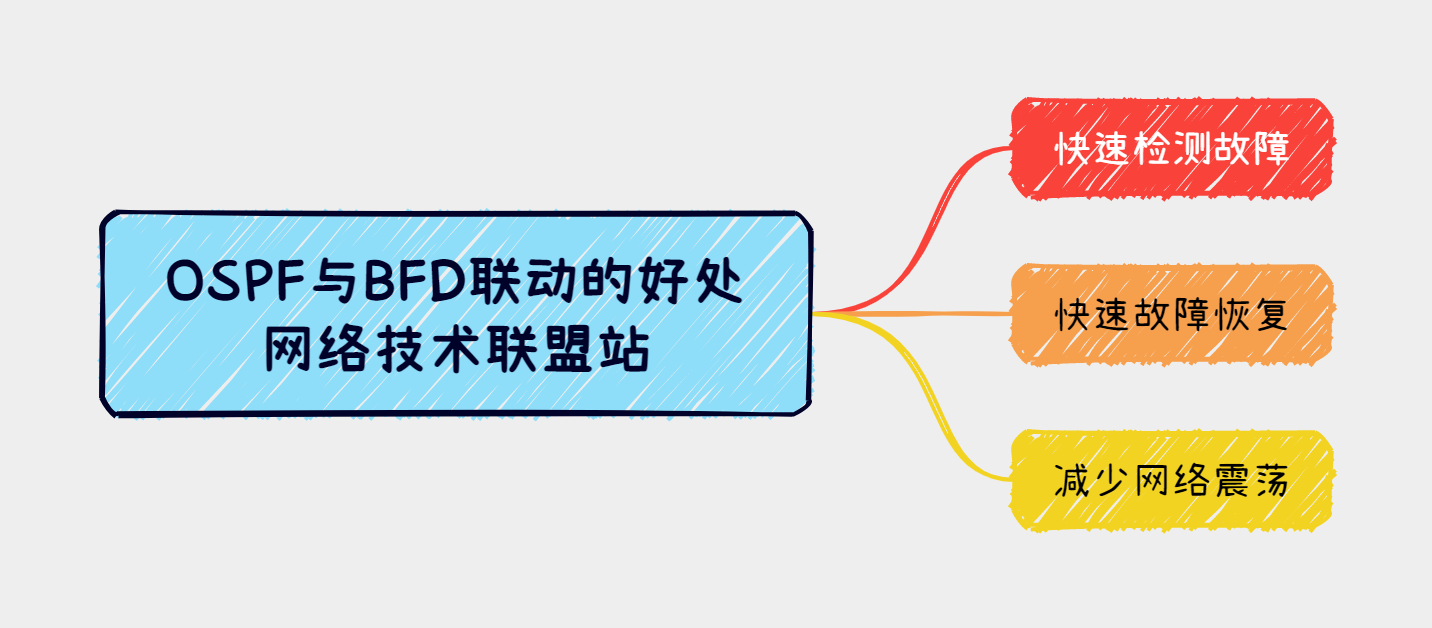

OSPF与BFD联动的好处

将OSPF与BFD联动可以带来以下好处：

1. 快速检测故障：OSPF本身具有一定的故障检测和收敛时间，但BFD可以更快速地检测到链路故障，并通知OSPF进行路由更新。这样可以加快故障检测时间，减少网络中断的时间。
2. 快速故障恢复：OSPF使用最短路径优先算法确定最佳路径，但在链路故障发生时，需要重新计算路径。BFD可以及时通知OSPF路由器链路的变化，从而加快故障恢复过程。这样可以减少业务中断，提高网络的可用性。
3. 减少网络震荡：当链路发生故障时，OSPF可能会产生大量的路由更新消息，导致网络震荡。通过与BFD联动，可以避免不必要的路由更新，减少网络震荡的影响。这样可以提高网络的稳定性和可靠性。

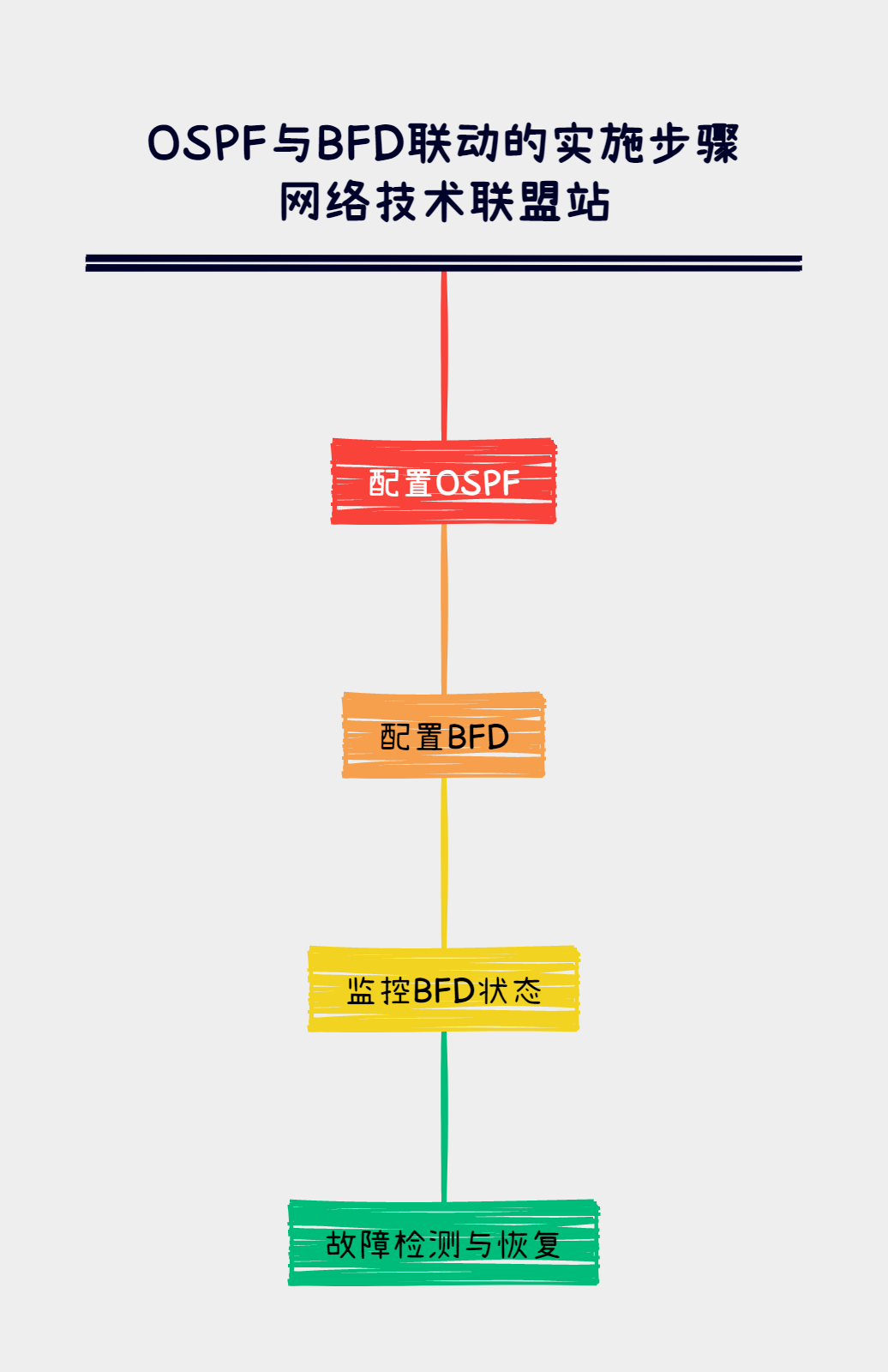

实施步骤

将OSPF与BFD联动的实施步骤如下：

1. 配置OSPF：首先，在网络中的各个路由器上配置OSPF协议。确保各个路由器之间能够正常通信，并正确地交换路由信息。为了实现联动，确保所有OSPF路由器上的OSPF进程号和区域ID配置一致。
2. 配置BFD：在OSPF路由器上启用BFD功能，并配置BFD会话。BFD会话定义了需要进行故障检测的链路。可以根据实际需求配置BFD会话的参数，如检测时间间隔和检测尝试次数。确保BFD会话在OSPF路由器之间建立起来。
3. 监控BFD状态：定期监控BFD会话的状态，包括会话的建立和销毁。可以通过命令行界面或SNMP等方式获取BFD会话的状态信息。确保BFD会话正常运行，并能够及时检测到链路故障。

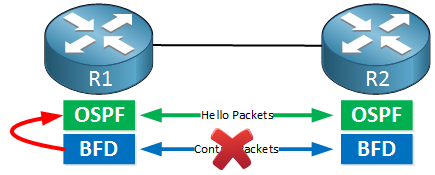

4. 故障检测与恢复：当BFD检测到链路故障时，它会立即通知OSPF路由器。OSPF路由器将相应的链路标记为故障，并触发路由更新。其他路由器将接收到更新信息，并重新计算路径，以实现快速的故障恢复。

配置案例

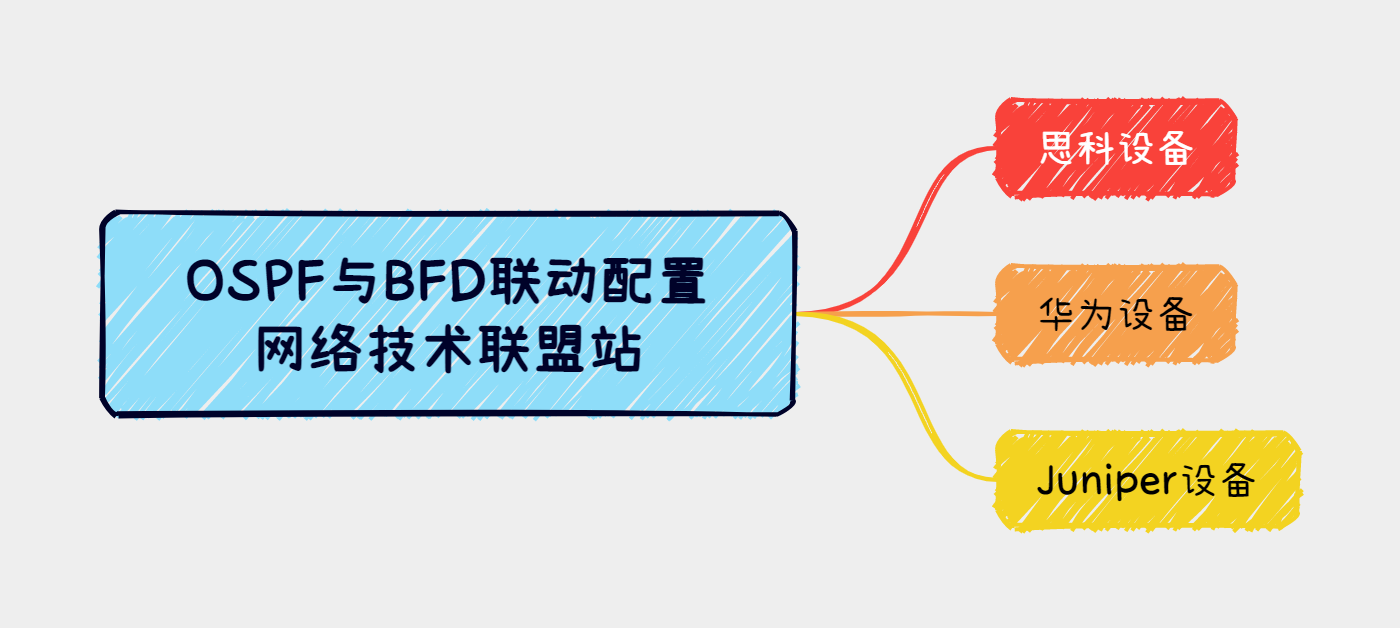

下面我们将展示如何在思科、华为和Juniper设备上配置OSPF与BFD的联动，并展示相应的配置拓扑。

设备和拓扑介绍

在本案例中，我们使用以下设备和拓扑：

• 思科设备：使用思科路由器（Cisco Router），版本为IOS-XE 16.9。
• 华为设备：使用华为路由器（Huawei Router），版本为VRP 10.0。
• Juniper设备：使用Juniper路由器（Juniper Router），版本为JunOS 18.2。

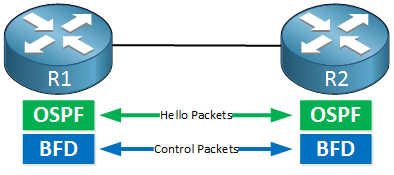

拓扑如下图所示：

在这个拓扑中，我们将配置OSPF和BFD联动，使得路由器之间能够进行故障检测和快速路由更新。

配置步骤

以下是在思科、华为和Juniper设备上配置OSPF与BFD联动的步骤：

思科设备 - Cisco R1

1. 配置OSPF进程和区域：

interface GigabitEthernet0/0
 ip address 10.0.0.1 255.255.255.0
!
interface GigabitEthernet0/1
 ip address 20.0.0.1 255.255.255.0
!
router ospf 1
 router-id 1.1.1.1
 network 10.0.0.0 0.0.0.255 area 0
 network 20.0.0.0 0.0.0.255 area 0
!

1. 配置BFD会话：

interface GigabitEthernet0/0
 bfd interval 50 min_rx 50 multiplier 3
!
interface GigabitEthernet0/1
 bfd interval 50 min_rx 50 multiplier 3
!

华为设备 - Huawei R1

1. 配置OSPF进程和区域：

interface GigabitEthernet0/0/0
 ip address 10.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 30.0.0.1 255.255.255.0
#
ospf 1 router-id 2.2.2.2
 area 0
  network 10.0.0.0 0.0.0.255
  network 30.0.0.0 0.0.0.255
#

1. 配置BFD会话：

interface GigabitEthernet0/0/0
 bfd
#
interface GigabitEthernet0/0/1
 bfd
#

Juniper设备 - Juniper R1

1. 配置OSPF进程和区域：

interfaces {
    ge-0/0/0 {
        unit 0 {
            family inet {
                address 20.0.0.2/24;
            }
        }
    }
    ge-0/0/1 {
        unit 0 {
            family inet {
                address 30.0.0.2/24;
            }
        }
    }
}
protocols {
    ospf {
        area 0.0.0.0 {
            interface ge-0/0/0.0;
            interface ge-0/0/1.0;
        }
        area 0.0.0.1 {
            interface ge-0/0/0.0;
            interface ge-0/0/1.0;
        }
    }
}

1. 配置BFD会话：

interfaces {
    ge-0/0/0 {
        bfd-liveness-detection {
            minimum-interval 50;
            minimum-receive-interval 50;
            multiplier 3;
        }
    }
    ge-0/0/1 {
        bfd-liveness-detection {
            minimum-interval 50;
            minimum-receive-interval 50;
            multiplier 3;
        }
    }
}

以上是一个基本的配置示例，可以根据实际网络需求进行修改和扩展。

通过在思科、华为和Juniper设备上配置OSPF与BFD联动，可以提高网络的可靠性和故障快速检测与恢复能力。本文提供了一个基于拓扑的配置案例，并详细介绍了在各个设备上配置OSPF和BFD的步骤。希望这个案例能帮助你更好地理解和应用OSPF与BFD联动的配置。根据实际情况，你可以对以上配置进行修改和扩展，以满足你的网络需求。

注意事项

在配置和使用OSPF与BFD联动时，需要注意以下事项：

1. 路由器硬件和软件的兼容性：在选择和配置路由器时，确保路由器的硬件和软件支持OSPF和BFD功能，并具备足够的性能来处理高速的故障检测和路由更新。
2. 合理设置BFD参数：根据网络的实际情况和需求，合理设置BFD会话的参数，包括检测时间间隔和检测尝试次数。设置过小可能会增加路由器的负载，设置过大可能会导致故障检测的延迟。根据网络的规模和复杂性，调整这些参数以达到最佳的性能和可靠性。
3. 监控和故障排除：定期监控BFD会话的状态，并及时处理异常。当出现故障时，需要进行故障排除，确定故障的原因并采取相应的措施。使用网络管理工具来监控和管理OSPF和BFD的运行状态，以便快速发现和解决问题。
4. 版本和协议兼容性：确保OSPF和BFD的版本与设备之间的协议兼容性。在升级或更换设备时，特别注意版本之间的兼容性，以避免不必要的问题和不稳定性。

结论

通过将OSPF与BFD联动，可以提高网络的可靠性和故障快速检测与恢复能力。这种联动机制能够快速检测链路故障，并及时通知OSPF进行路由更新，从而减少故障对网络的影响，并加快故障恢复过程。在实施过程中，需要注意路由器的兼容性、合理设置BFD参数，并进行监控和故障排除，以保证联动机制的正常运行。
