CAD文件格式详解：发展历史、优缺点分析

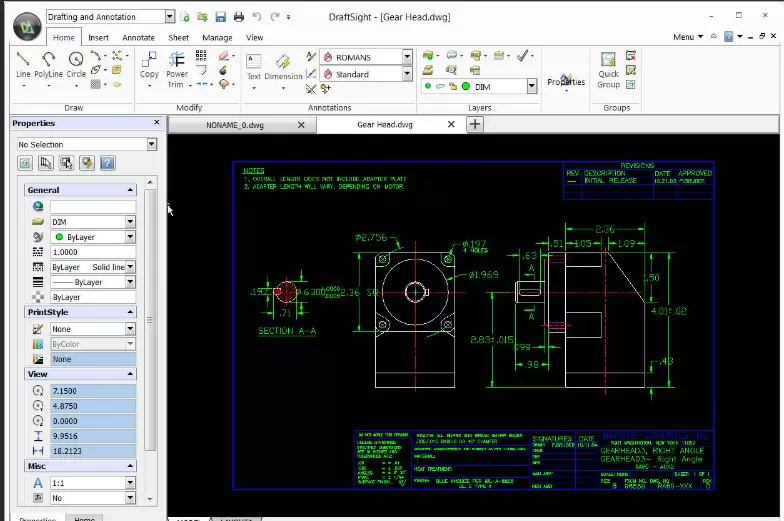

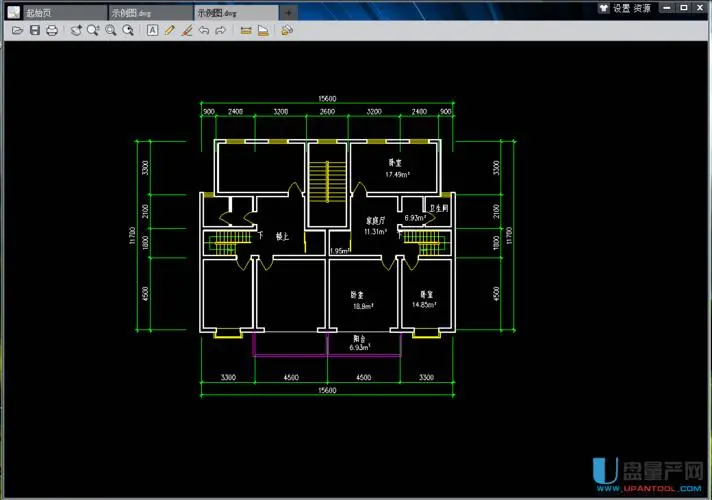

1. DWG文件格式

发展历史

DWG格式由Autodesk公司在推出AutoCAD软件之初即开始使用，最早的DWG版本可以追溯到1982年。随着AutoCAD版本的不断升级，DWG格式也随之演进，增加了对三维设计、颜色管理、材质信息等诸多高级功能的支持。虽然DWG格式是Autodesk公司的专利格式，但因其广泛使用，许多其他CAD软件供应商通过授权或逆向工程实现了对其的支持。

优点

● 全面性：DWG文件可以保存完整的图纸信息，包括几何形状、尺寸、注释、图层信息、实体属性等。

● 兼容性：尽管原生支持来自AutoCAD，但大多数主流CAD软件都能读写DWG格式，便于数据交换和协同设计。

● 编辑性：DWG文件支持直接编辑，设计师可以在不损失精度的情况下修改和更新设计。

缺点

● 版本问题：不同版本的AutoCAD可能会产生新的DWG格式版本，不同版本之间的兼容性有时会存在问题。

● 安全性：由于DWG是封闭格式，容易受到盗版和破解软件的影响，可能影响数据安全和知识产权保护。

● 依赖专业软件：查看和编辑DWG文件通常需要专业的CAD软件，这给非专业人士带来了较高的门槛。

2. DXF文件格式

发展历史

DXF格式诞生于1982年，作为Autodesk为了促进不同CAD系统间的互操作性而推出的开放格式。DXF经历了多次修订，增强了对三维对象的支持，并随着CAD技术进步而不断发展。

优点

● 开放性：DXF文件是基于文本或二进制格式，任何开发者都可以编写程序来读取或生成DXF文件。

● 通用性：众多图形处理软件和轻量级CAD程序支持DXF，方便数据交换和跨平台分享。

● 简化版图形：DXF文件仅包含基本的图形元素，适用于快速查看和简单编辑，体积相对较小。

缺点

● 功能限制：相比DWG，DXF格式无法完整保存所有设计属性和高级特性，如图层状态、布局信息等。

● 精度损失：由于DXF文件的简化性质，某些复杂的图纸在转换过程中可能丢失部分细节和精确度。

● 效率低下：对于大型或复杂项目，频繁使用DXF进行数据交换可能导致效率降低，因为转换过程可能会耗费较多时间和资源。

3. DWT文件格式

发展历史

DWT作为CAD样板文件格式，随AutoCAD早期版本一同出现，目的是提高设计效率和标准化绘图环境。用户可以根据具体项目需求定制和更新DWT文件。

优点

● 标准化：DWT有助于确保每个新项目遵循统一的设计规范和企业标准。

● 提高效率：通过加载预设的DWT文件，用户可以迅速进入设计状态，减少重复配置时间。

● 一致性：保持所有图纸的一致风格和图层设置，有利于后期维护和文档整合。

缺点

● 灵活性受限：若项目要求不同于DWT文件预设，则可能需要额外调整，而非完全适用。

● 更新维护：当企业标准发生变更时，所有关联的DWT文件都需要同步更新。

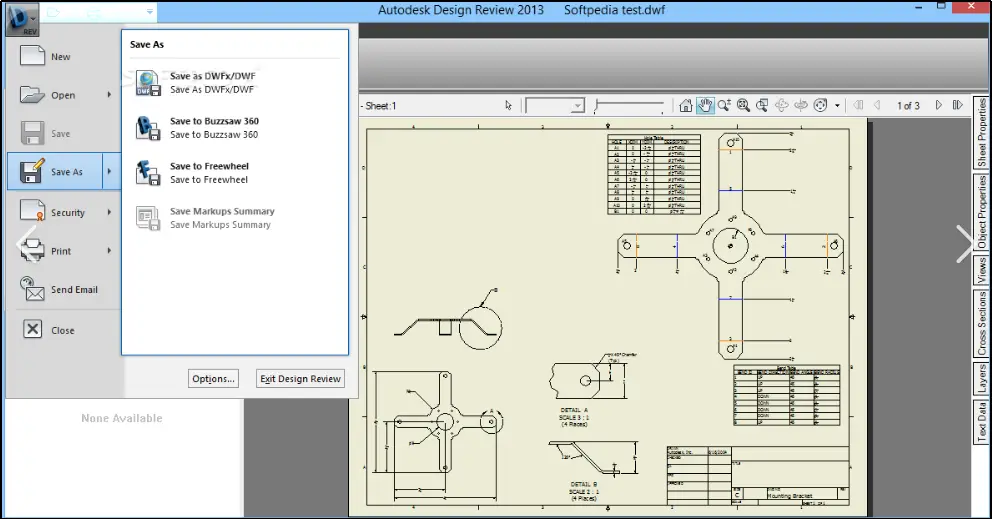

4. DWF文件格式

发展历史

DWF格式自1998年推出以来，逐渐成为一种流行的轻量化设计交流格式。它的目标是简化文件共享和在线协作，尤其是在互联网速度较慢的时代。

优点

● 文件压缩：DWF文件经过高度优化和压缩，适合网络传输和远程访问。

● 查看便捷：免费的DWF阅读器可以让非CAD用户轻松查看和打印设计图纸，不泄露原始设计细节。

● 权限控制：通过DWF格式，可以设定只读或部分可见权限，保护敏感设计信息。

缺点

● 编辑性差：DWF文件主要用于查看和打印，不适合进行深度编辑和设计更改。

● 更新滞后：相较于DWG源文件，DWF文件可能不会实时反映最新的设计改动。

● 功能有限：虽然DWF提供了测量等功能，但相比原生CAD文件，其功能仍然较为基础。

5、 区别

总之，每种CAD文件格式都在特定的历史背景下诞生，并依据行业需求和技术进步不断完善。选择合适的文件格式，既取决于设计的具体要求，也关乎协作效率和信息安全等方面考虑。随着云技术和跨平台协作趋势的发展，未来CAD文件格式还将继续演进以适应新的设计场景。
