开源项目|今天不当拼图仔，机器视觉来拼图

keyle

发布于 2024-11-01 12:19:54

3250

文章被收录于专栏：礼拜八不工作礼拜八不工作

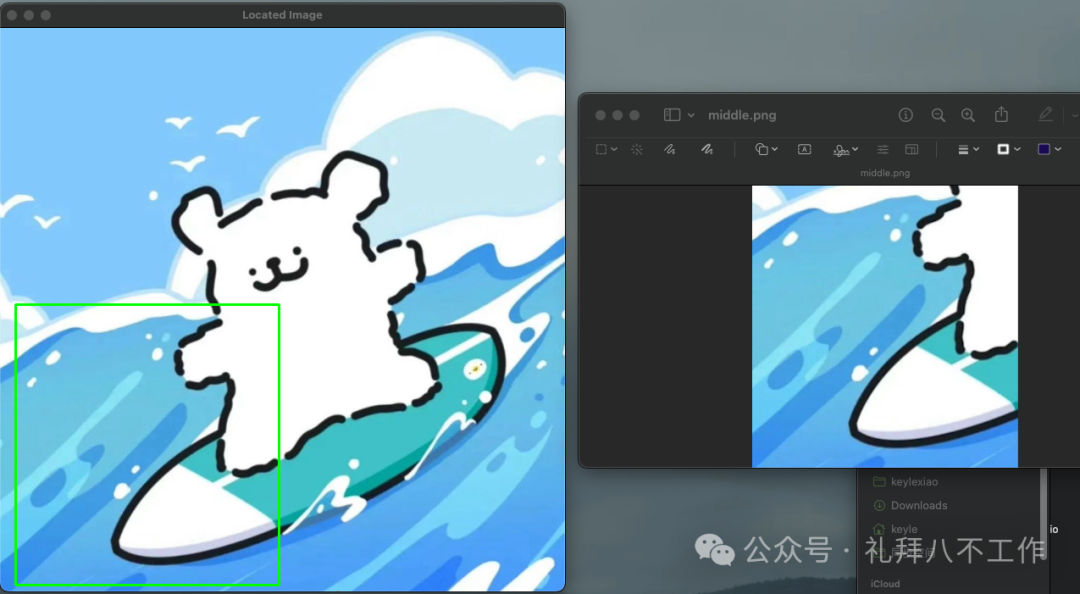

左侧为示例图，右侧为子图，绿框区域为机器视觉识别到的位置。

这两天有个脑洞想要实现一下，现在有了一点眉目在这边报个喜。

传统项目开发过程中UI出图之后，进行切图。然后由UE或者程序去进行游戏引擎内的拼接，这个过程虽然伤害不大但是费眼神。那么有办法解决吗？

有，还不少，PSD to Unity 的类似方案。实际上这部分拼图的工作让UI承担了。笑容只是从UI的脸上转移到了别人脸上。工作量仍然存在。

既然如此，我们不妨换个思路，旧的流程不变，仍旧是UI出layer(底板图)以及切片过的UI。我们通过机器视觉将切片定位到layer图的精确坐标。

算法如下：

    def match(self, single_image_path, mode=cv2.TM_CCOEFF_NORMED, show_preview=False):
        single_image = cv2.imread(single_image_path)
        result = cv2.matchTemplate(self.big_image, single_image, mode)
        min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)

        # 如果最大匹配值小于阈值，则认为没有找到匹配的位置
        threshold = 0.8  # 设置阈值
        if max_val < threshold:
            return None, None

        top_left = max_loc

        if len(single_image.shape) == 2:
            h, w = single_image.shape
        else:
            h, w, _ = single_image.shape

        bottom_right = (top_left[0] + w, top_left[1] + h)

        if show_preview:
            # 在大图中标记出单独图像的位置
            marked_image = self.big_image.copy()
            cv2.rectangle(marked_image, top_left, bottom_right, (0, 255, 0), 2)
            # 显示标记后的大图
            cv2.imshow('Located Image', marked_image)
            cv2.waitKey(0)
            cv2.destroyAllWindows()

        return top_left, bottom_right

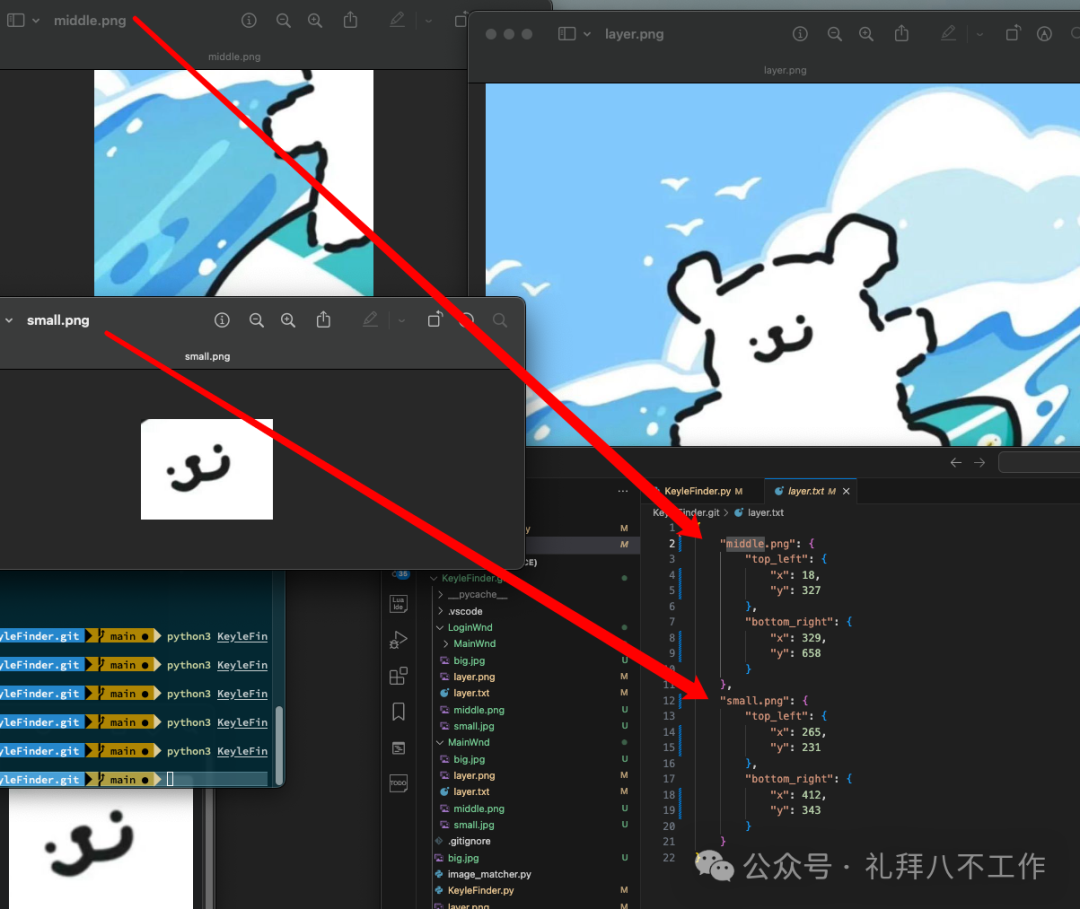

最后将这个坐标保存，以及定义一些切片图的命名后缀。

接下来要做的工作就是拿到坐标信息，在不同的UI环境下自动生成摆放好的UI界面。

现在我已经做了如下工作：

路径扫描，图片识别，按照文件大小排序记录位置信息保存在当前文件夹下，如果有深一层路径继续往下扫描。

目前看下来准确率非常高，后面有空就在fairygui，或者ugui中实现一版，自动拼图工具。
