✅ ACL 原理与配置

📘 一、ACL（访问控制列表）概述

项目

内容说明

全称

Access Control List（访问控制列表）

功能

对 IP 数据流量进行过滤（permit/deny）

应用场景

流量过滤、防火墙、NAT、QoS、路由策略等

原理

基于报文内容匹配规则，执行相应动作

ACL 应用于以下典型场景：

  • 限制不同子网互访
  • 局域网细粒度访问控制
  • 防止特定 IP/端口访问
  • 配合 NAT 实现地址转换规则控制
  • 路由策略过滤
  • QoS 分类流量

📗 二、ACL 组成与匹配逻辑

✅ 组成结构

每条 ACL 包括：

  • 规则编号（Rule ID）
  • 动作（permit / deny）
  • 匹配条件（如源 IP、目的 IP、端口等）

例：

代码语言：bash
复制
acl number 2000
rule 5 deny source 192.168.1.1 0
rule 10 permit source 192.168.1.0 0.0.0.255
✅ 匹配逻辑
  • 按编号从小到大顺序匹配
  • 命中即停止匹配（首次匹配原则）
  • 未命中任何规则则默认deny
✅ 步长机制

默认编号步长为5，便于后续插入规则。

📙 三、ACL 分类详解

类型

编号范围

匹配依据

基本ACL

2000–2999

源IP、时间段

高级ACL

3000–3999

源/目的IP、协议类型、端口、时间段等

二层ACL

4000–4999

源/目的 MAC、二层协议

用户自定义ACL

5000–5999

报文偏移位置、字符串匹配等

用户ACL

6000–6999

IP或UCL组、端口、协议、ICMP类型等

🔹 支持数字型与命名型ACL

📒 四、通配符 Wildcard 使用

通配符

含义说明

0

严格匹配

1

任意匹配

0.0.0.0

完全匹配（一个IP地址）

255.255.255.255

匹配所有（any）

示例：

  • 192.168.1.0 0.0.0.255 → 匹配192.168.1.0/24网段
  • 192.168.1.1 0.0.0.0 → 精确匹配单个IP
  • 0.0.0.0 255.255.255.255 → 匹配所有IP

📘 五、ACL方向及部署接口

  • Inbound（入方向）：ACL用于过滤进入接口的数据流
  • Outbound（出方向）：ACL用于过滤离开接口的数据流

ACL 的效果取决于部署的方向！

🧰 六、ACL配置命令汇总

✅ 基本ACL配置命令
代码语言：bash
复制
[Huawei] acl 2000
[Huawei-acl-basic-2000] rule 5 deny source 192.168.1.0 0.0.0.255
[Huawei-acl-basic-2000] rule 10 permit source any
✅ 高级ACL配置命令（示例：TCP端口）
代码语言：bash
复制
[Huawei] acl 3000
[Huawei-acl-adv-3000] rule 5 deny tcp source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255 destination-port eq 80
✅ 应用到接口：
代码语言：bash
复制
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 2000

🧪 七、实战案例解析

📌 案例1：禁止192.168.1.0/24访问服务器
代码语言：bash
复制
[Huawei] acl 2000
[Huawei-acl-basic-2000] rule deny source 192.168.1.0 0.0.0.255
[Huawei-acl-basic-2000] rule permit source any
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 2000
📌 案例2：禁止两个部门互访
  • 研发：10.1.1.0/24
  • 市场：10.1.2.0/24
代码语言：bash
复制
[Huawei] acl 3001
[Huawei-acl-adv-3001] rule deny ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

[Huawei] acl 3002
[Huawei-acl-adv-3002] rule deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 3001

[Huawei] interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2] traffic-filter inbound acl 3002

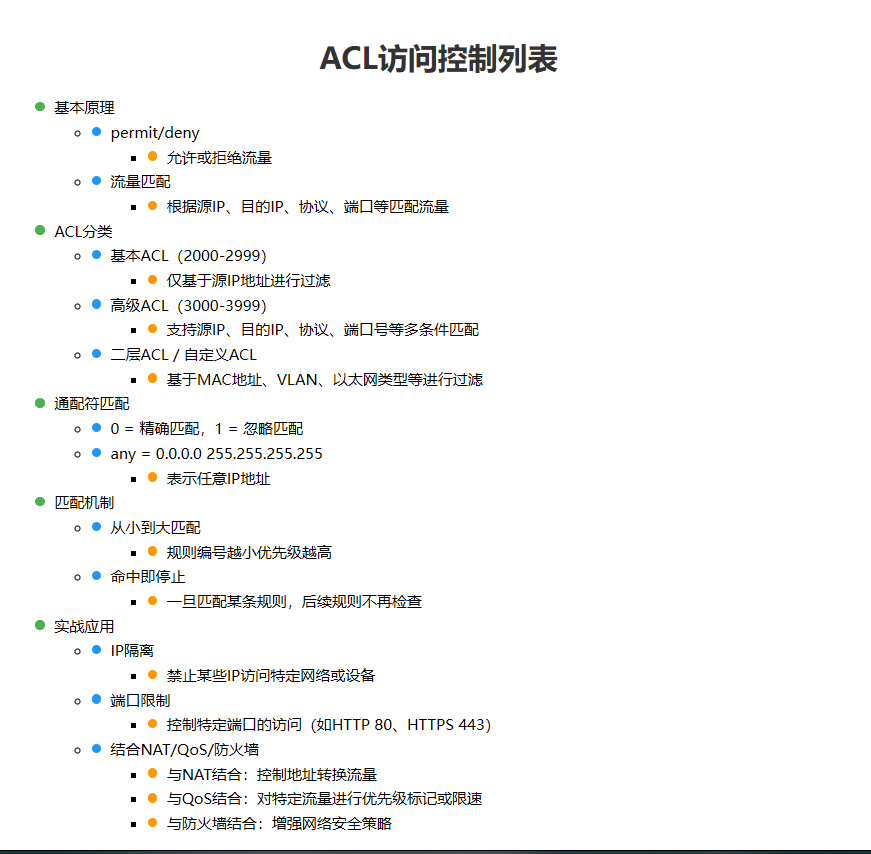

💡 八、重点思维导图结构建议（可视化辅助）

📚 九、附本章思考题（含答案）

  1. （单选）下列选项中，哪一项才是一条合法的基本ACL规则？ ✅ 正确答案：C. rule permit source any
  2. 高级ACL可以基于哪些条件来定义规则？ **答：**源/目的IP地址、协议类型（TCP/UDP/ICMP）、端口号、DSCP/ToS值、时间范围等。
