污水厂想把分散在各个泵站的施耐德ATV312变频器（走Profibus DP通信）接到中央控制室的AB CompactLogix PLC（走EtherNet/IP通信），实现远程控制泵的启停和调节流量。由于两边协议不一样，所以需要加个WL-EIP-DP网关来“翻译”通信。

未命名

二、设备清单

1.AB主控PLC--EtherNet/IP

2.从站变频器---Profibus DP

3.核心设备WL-EIP-DP网关，负责把Profibus DP转成EtherNet/IP

三、网关关键参数

✅ 通信能力

- Profibus DP侧：当“老大”（主站），最多能带125个“小弟”（从站，比如变频器）

- EtherNet/IP侧：当“小弟”（从站），听PLC指挥

- 传输速度：Profibus最快12Mbps，但实际用93.75kbps（够用就行）

- 数据量：每边最多能传500字节（PLC里可以自己设）

✅ 硬件参数

- 供电：24V直流（±5%误差），功耗很小，才3.5W

- 工作环境：-25℃~55℃都能扛，湿度≤95%（别泡水里就行）

2db57780d86431978e147c0cd19ea18e_副本

四、怎么接？怎么配？

1. 网络架构

- 每个泵站放一个WL-EIP-DP网关

- Profibus DP端：接变频器（波特率设93.75kbps）

- EtherNet/IP端：通过光纤转Modbus TCP，再进厂区局域网

2. 配置步骤

（1）Profibus DP侧（网关+变频器）

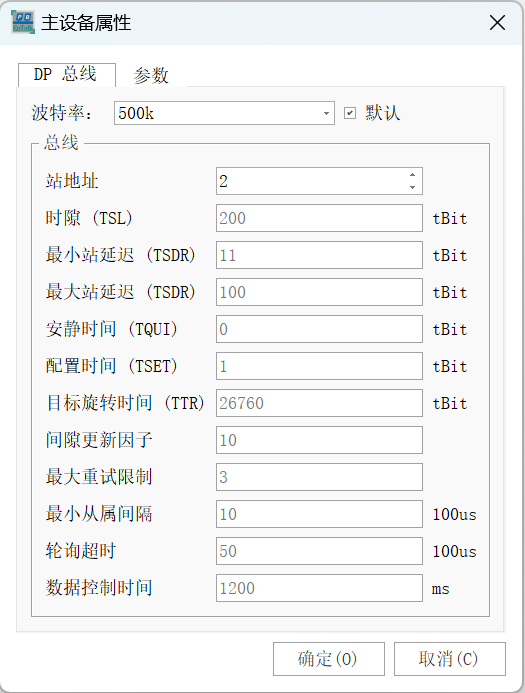

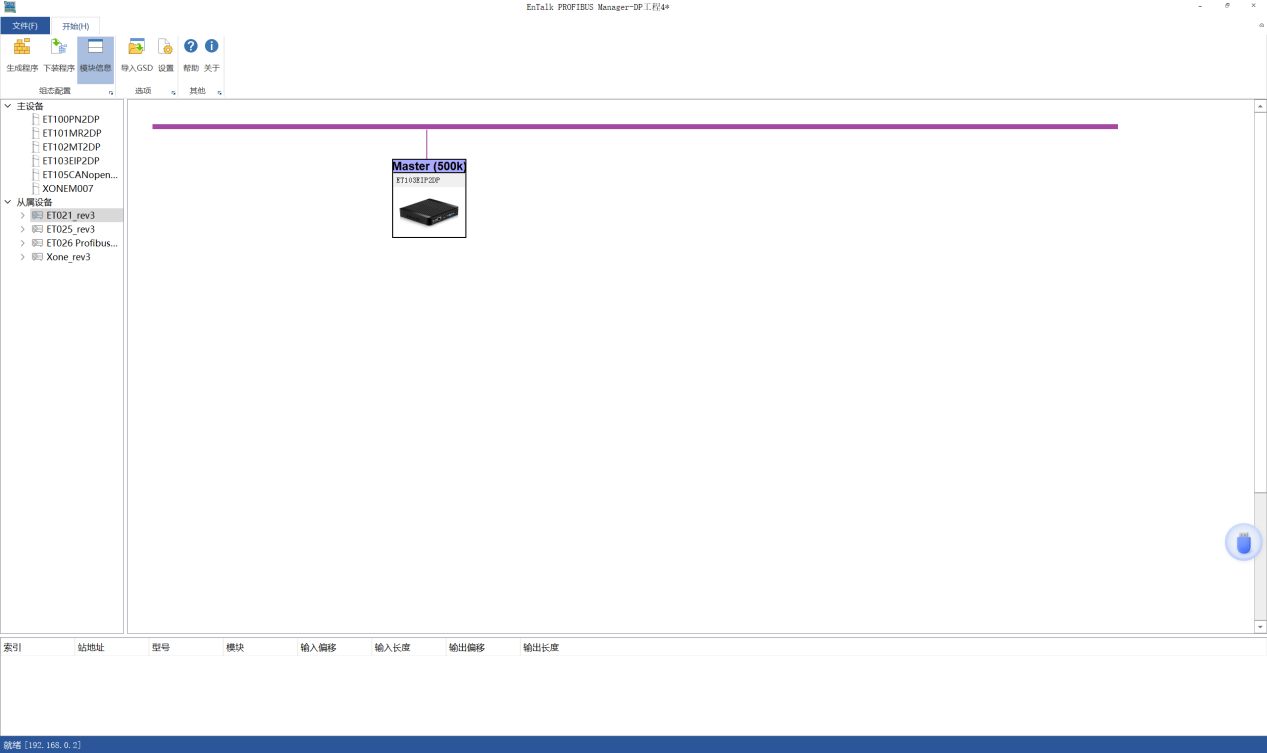

- 用网关配套的软件，导入变频器的SD文件（相当于“驱动”）


- 给变频器分配站地址（比如2~99，别重复）


- 设置通信参数（默认PPO3模式，4个字输入+2个字输出）


（2）EtherNet/IP侧（网关+PLC）

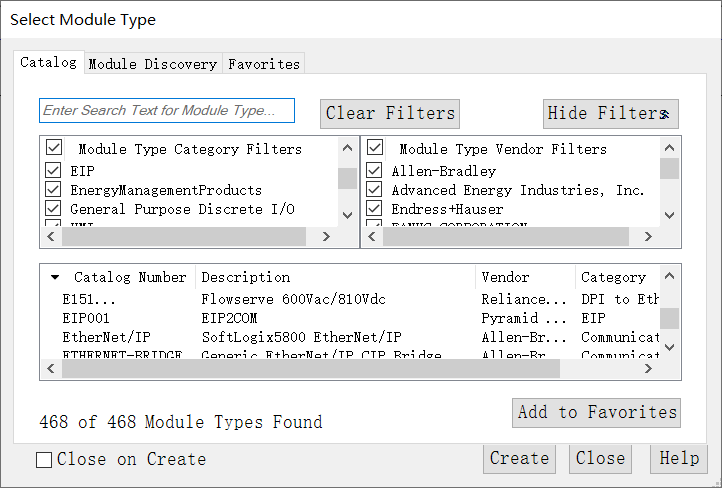

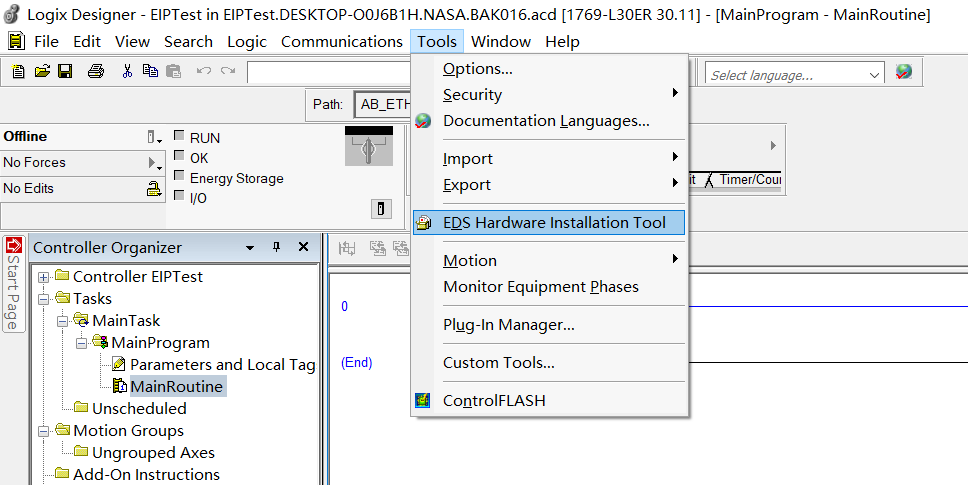

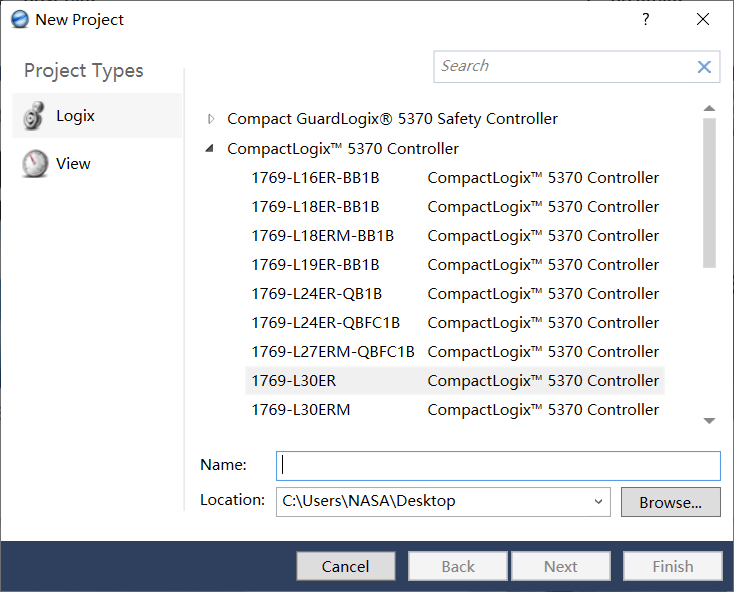

- 在RSLogix/Studio 5000里添加网关设备

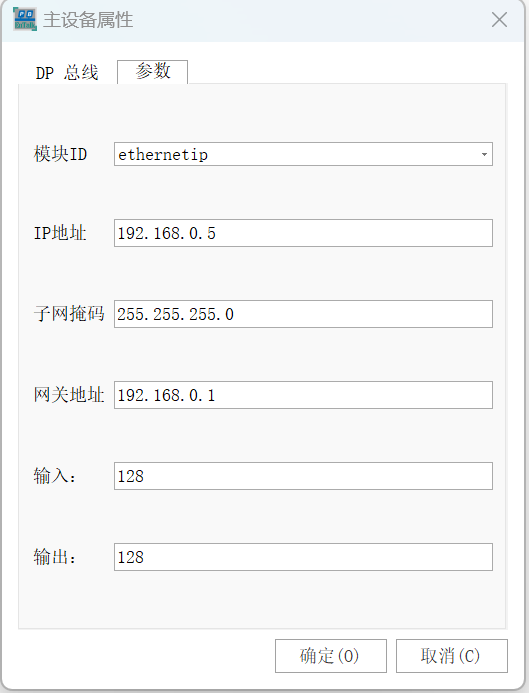

- 设置输入/输出数据长度（根据变频器需求调整）


- 测试通信，确保PLC能读到变频器的数据


五、调试技巧

Profibus DP问题

- 检查终端电阻（第一个和最后一个设备要打开）

- 看网关的DP灯：常亮=通信正常，闪烁=有数据传输

EtherNet/IP问题

- 用RSLinx看网关状态，绿色=正常，红色=通信故障

- 检查IP地址、子网掩码，别冲突

六、注意事项

⚠安全第一

- Profibus线别太长（超过100米加中继器）

- 24V电源要稳定，别电压波动太大

⚠变频器保护

- 锁死面板操作（防止现场乱按）

- 设个密码，避免参数被误改

七、常见问题

❓ 通信不稳定？

→ 检查接线，Profibus屏蔽层要接地

→ 确认波特率一致（变频器和网关设成一样的）

❓PLC读不到数据？

→ 检查网关配置，输入/输出长度要对

→ 用Wireshark抓包看看是不是协议问题

总结：这套方案就是“网关当翻译，PLC管全局”，只要接线对、参数配好，远程控制稳稳的！ 🚀
