前言

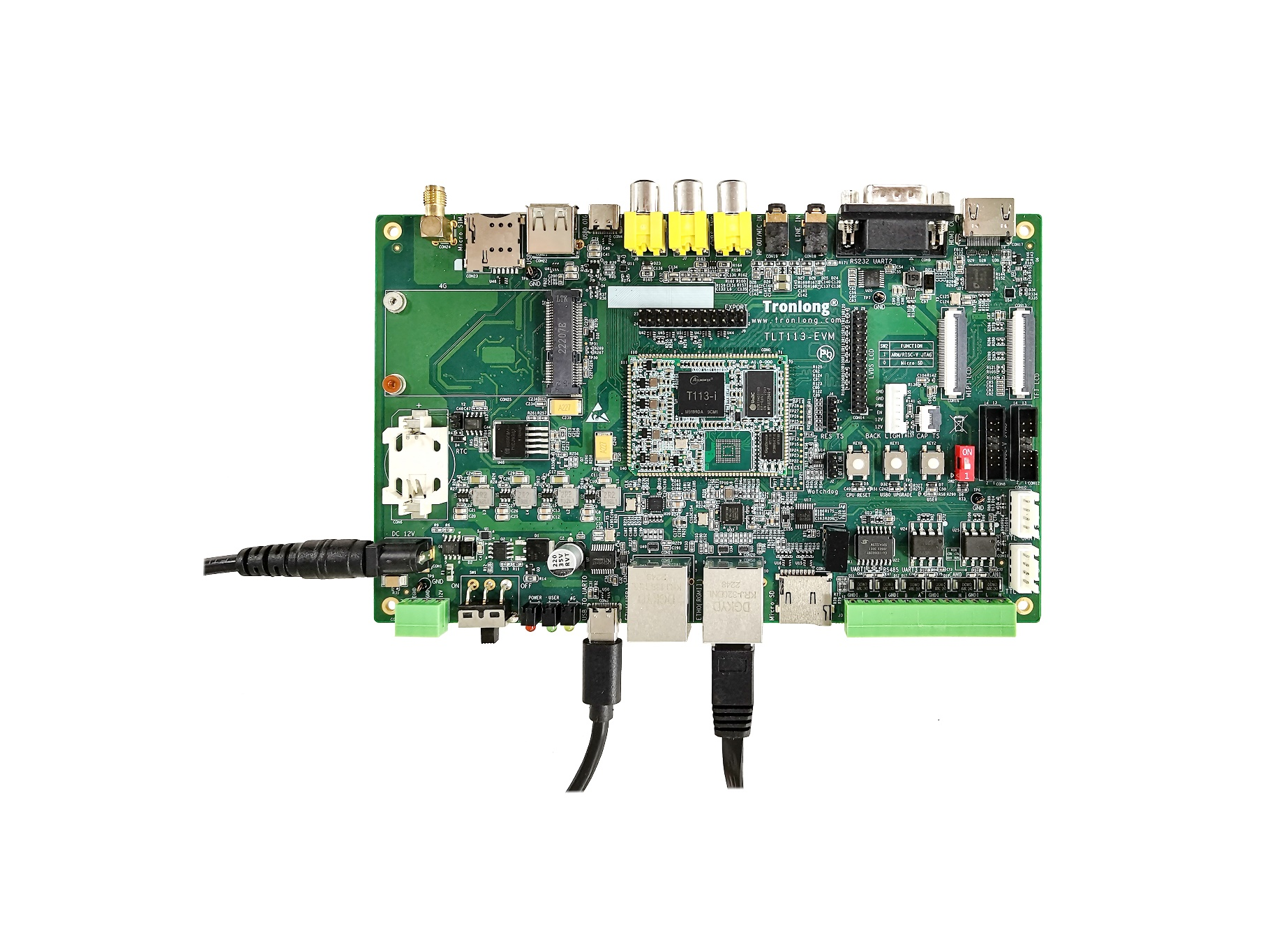

本文档主要演示TLT113-EVM评估板基于IgH EtherCAT控制伺服电机。本文档适用开发环境：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

Linux开发环境：Ubuntu18.04.4 64bit

虚拟机：VMware15.5.5

U-Boot：U-Boot-2018.07

Kernel：Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

IgH EtherCAT：ethercat-stable-1.5-gcd0d17d-20210723

伺服驱动器：台达ASD-A2-0121-E

伺服电机：台达ECMA-C10401GS

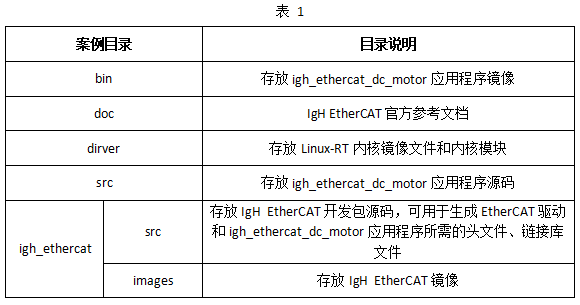

我司提供的IgH EtherCAT主站开发案例igh_ethercat_dc_motor位于产品资料“4-软件资料\Demo\”目录下，主要包含bin、src、driver、igh_ethercat和doc文件夹，具体说明如下。

IgH EtherCAT简介

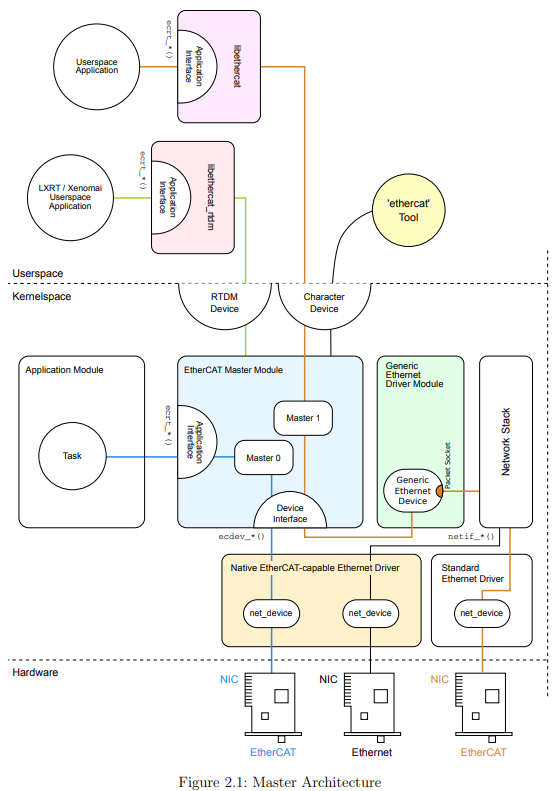

IgH EtherCAT为运行于Linux系统的免费开源EtherCAT主站程序，框架如下所示。

IgH EtherCAT主站通过构建Linux字符设备，应用程序通过对字符设备的访问实现与EtherCAT主站模块的通信。

IgH EtherCAT开发包提供EtherCAT工具，该工具提供各种可在Linux用户层运行的命令，可直接实现对从站的访问和设置，如设置从站地址、显示总线配置、显示PDO数据、读写SDO参数等。

IgH EtherCAT官网：https://www.etherlab.org/en/ethercat。

案例说明

案例功能：EtherCAT通讯周期时间为1ms，控制伺服电机正转和反转，并通过串口循环打印EtherCAT通讯周期时间的最大值和最小值。

正转：伺服电机目标速度从0加速到10000，当达到10000速度后，控制伺服电机减速至0，循环运行。
反转：伺服电机目标速度从0加速到-10000，当达到-10000速度后，控制伺服电机减速至0，循环运行。

本案例需基于Linux-RT系统测试，请按如下方法切换为Linux-RT系统。

我司提供经验证的Linux-RT内核镜像文件和内核模块，位于产品资料“4-软件资料\Demo\igh_ethercat_dc_motor\driver\nand\”目录下，请将nand目录下的Linux-RT内核镜像文件和内核模块拷贝至评估板Linux系统启动卡任意目录。

备注：若使用eMMC配置评估板，内核镜像文件和内核模块，位于产品资料“4-软件资料\Demo\igh_ethercat_dc_motor\driver\emmc\”目录下。

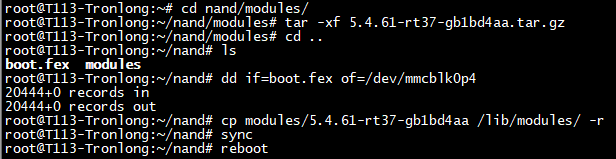

将评估板上电启动进入文件系统，执行如下命令，分别替换内核镜像和内核模块至Linux系统启动卡，评估板重启生效。

备注：若使用eMMC配置评估板，需修改Linux系统启动卡对应设备节点为"/dev/mmcblk1p4"。

Target# cd nand/modules/

Target# tar -xf 5.4.61-rt37-gb1bd4aa.tar.gz

Target# cd ..

Target# dd if=boot.fex of=/dev/mmcblk0p4

Target# cp modules/5.4.61-rt37-gb1bd4aa /lib/modules/ -r

Target# sync

Target# reboot

案例测试

请按下图所示使用网线连接评估板ETH0(RGMII)网口和伺服驱动器A的IN网口，将伺服驱动器A的OUT网口使用网线连接至伺服驱动器B的IN网口。

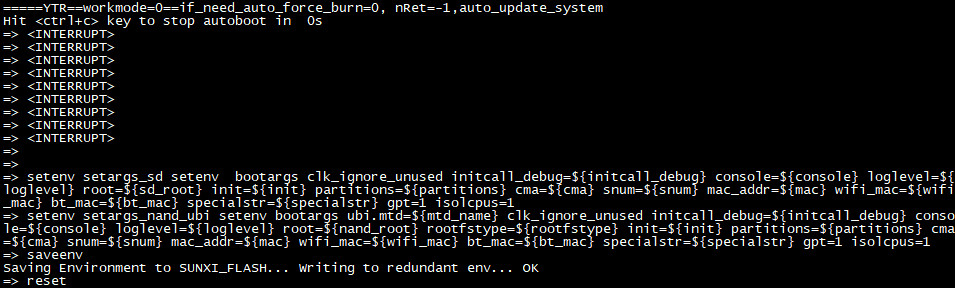

评估板上电启动后，在U-Boot倒计时结束之前按下空格键进入U-Boot命令行模式，执行如下命令配置U-Boot环境变量，隔离CPU1，提高CPU1核心线程运行的实时性。

U-Boot=> setenv setargs_sd setenv bootargs clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${sd_root} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1 isolcpus=1

U-Boot=> setenv setargs_nand_ubi setenv bootargs ubi.mtd=${mtd_name} clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${nand_root} rootfstype=${rootfstype} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1 isolcpus=1

U-Boot=> saveenv

U-Boot=> reset

备注：若使用eMMC配置评估板，请执行如下命令配置U-Boot环境变量。

U-Boot=> setenv setargs_emmc setenv bootargs clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${emmc_root} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1 isolcpus=1

U-Boot=> saveenv

U-Boot=> reset

为便于测试，我司提供的经验证的IgH EtherCAT主站程序为案例"igh_ethercat\images\nand\"目录下的ethercat-stable-1.5-gcd0d17d.tar.gz压缩包。请将其拷贝至评估板文件系统任意目录下，执行如下命令解压得到_install文件夹。

备注：若使用eMMC配置评估板，路径为"igh_ethercat\images\emmc\"目录下。

Target# tar -zxf ethercat-stable-1.5-gcd0d17d.tar.gz

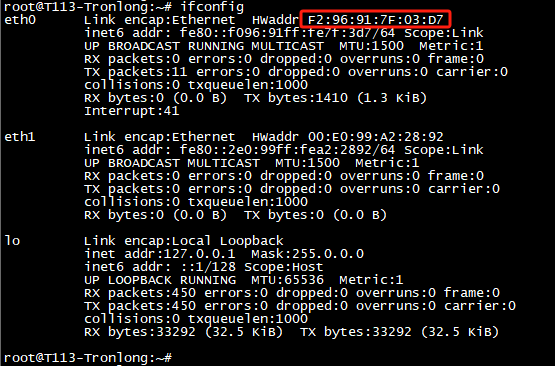

执行如下命令，查询评估板网卡物理地址。

Target# ifconfig

执行如下命令，加载驱动模块，命令中"F2:96:91:7F:03:D7"为评估板网卡物理地址，请根据实际情况修改。

Target# insmod -f /root/_install/modules/ec_master.ko main_devices=F2:96:91:7F:03:D7

执行如下命令，拷贝EtherCAT主站相关文件至评估板文件系统。

Target# mkdir /etc/sysconfig

Target# cp _install/etc/sysconfig/ethercat /etc/sysconfig

Target# cp /root/_install/modules/ec_master.ko /lib/modules/5.4.61-rt37-gb1bd4aa/ //模块驱动名称可通过"uname -r"查看

Target# depmod -a

执行如下命令，启动EtherCAT主站。

Target# /root/_install/etc/init.d/ethercat start

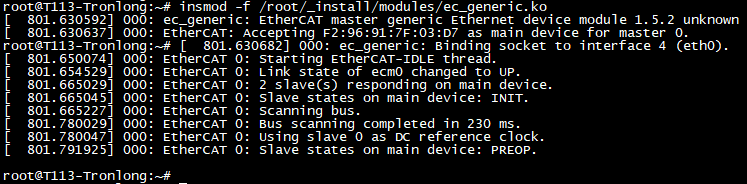

执行如下命令，加载ec_generic.ko驱动文件。

Target# insmod -f /root/_install/modules/ec_generic.ko

执行如下命令，添加IgH动态链接库路径。

Target# export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/root/_install/lib

以太网驱动在传输以太网帧时使用到ksoftirq软中断，若ksoftirq软中断不能及时响应，将会影响测试实时性。执行如下命令，查看ksoftirq pid，可看到运行在CPU0上的ksoftirq pid为9，运行在CPU1上的ksoftirq pid为20。

Target# ps aux | grep ksoftirq

执行如下命令，更改ksoftirq软中断调度策略及优先级。设置中断调度策略为SCHED_FIFO，优先级为10。

Target# chrt -f -p 10 9

Target# chrt -f -p 10 20

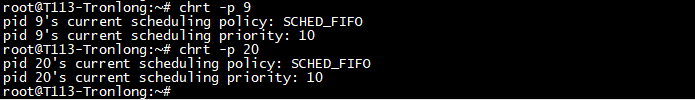

执行如下命令查询设置结果，打印下图所示信息，表示设置成功。

Target# chrt -p 9

Target# chrt -p 20

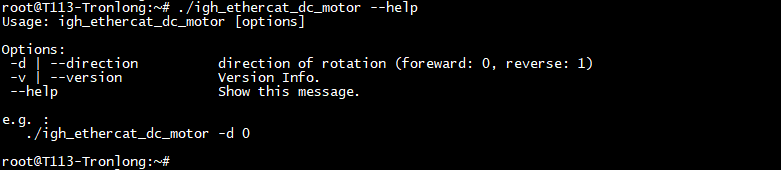

将案例bin目录下的igh_ethercat_dc_motor可执行文件拷贝至评估板文件系统，执行如下命令查看参数信息。

Target# ./igh_ethercat_dc_motor --help

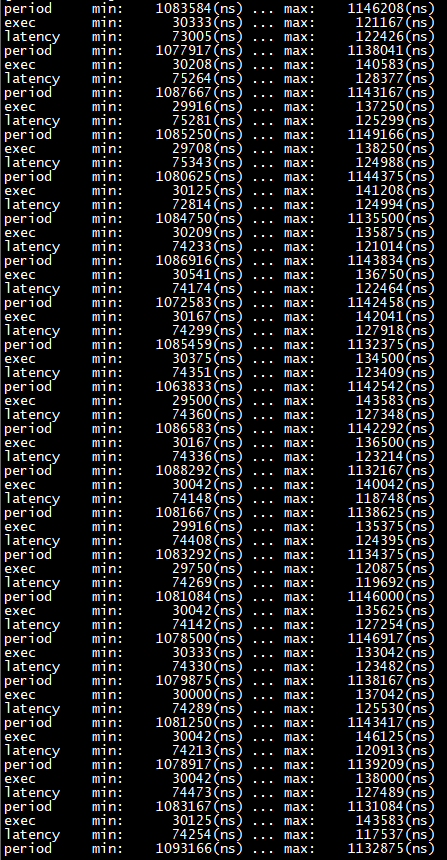

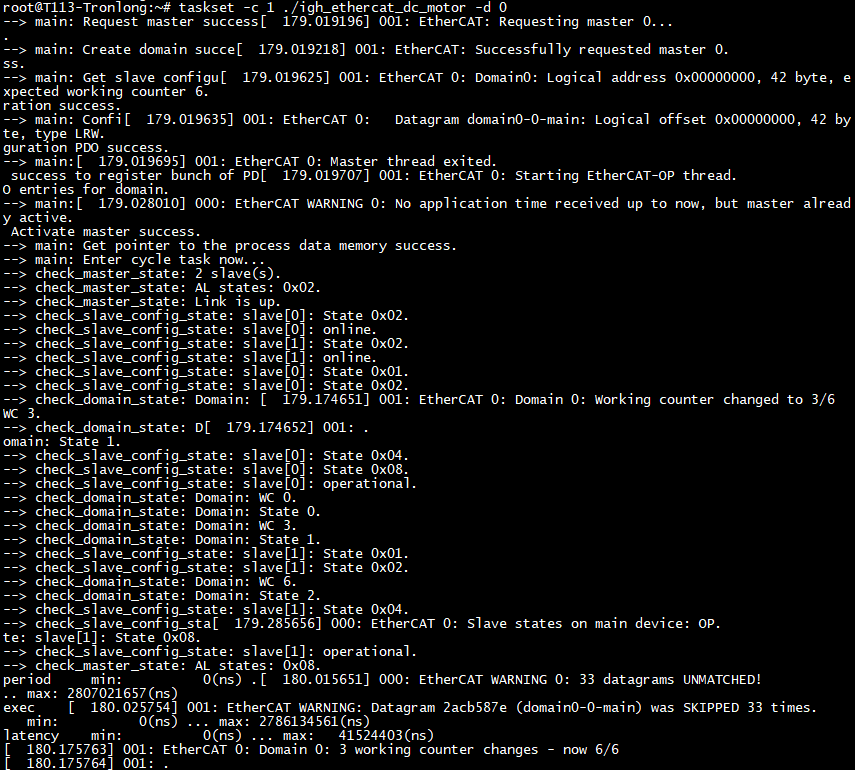

执行如下命令，在CPU1核心上运行程序，控制两台伺服电机同时正转。

Target# taskset -c 1 ./igh_ethercat_dc_motor -d 0

按下"Ctrl + C"，停止运行程序。

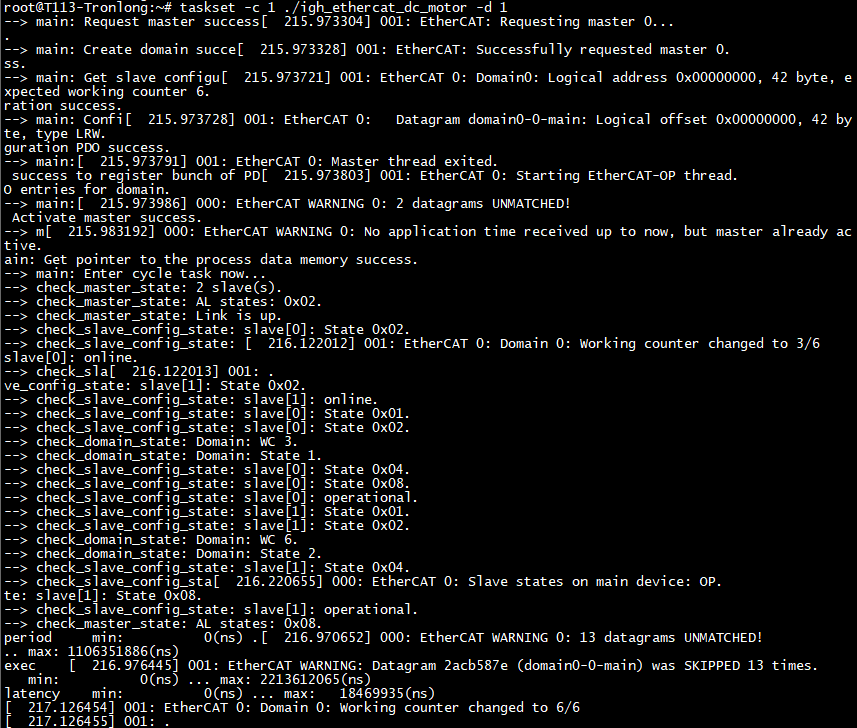

执行如下命令，在CPU1核心上运行程序，控制两台伺服电机同时反转。

Target# taskset -c 1 ./igh_ethercat_dc_motor -d 1

按下"Ctrl + C"，停止运行程序。

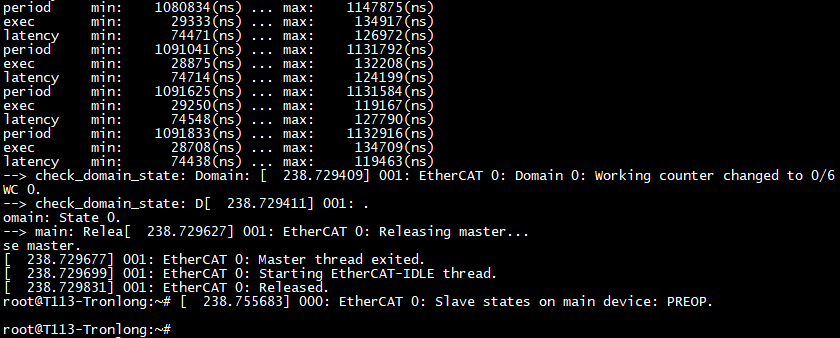

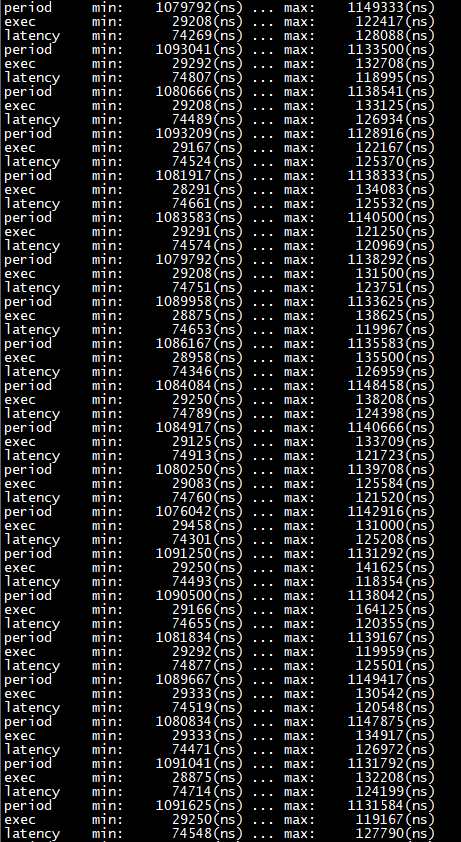

参数解析：

latency：等待唤醒时间(ns)。
period：EtherCAT通讯周期时间(ns)。
exec：接收和发送EtherCAT数据时间(ns)。

案例编译

IgH EtherCAT主站程序编译

IgH EtherCAT主站程序的编译需依赖于基于Linux内核源码，请先参考《Linux系统使用手册》，配置内核选项为Linux-RT内核，编译LinuxSDK开发包，再编译IgH EtherCAT主站程序。

备注：若使用eMMC配置评估板，请参考《Linux系统使用手册》，在配置编译环境章节中配置评估板型号为"tlt113-evm-emmc"，然后配置内核选项为Linux-RT内核，编译LinuxSDK开发包，再编译IgH EtherCAT主站程序。

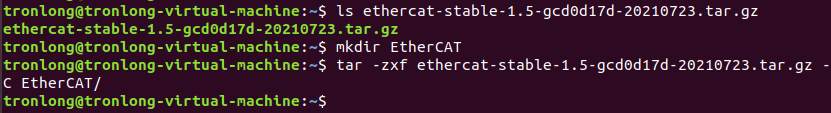

请将案例"igh_ethercat\src\"目录下的IgH EtherCAT主站程序开发包ethercat-stable-1.5-[Git序列号]-[版本号].tar.gz拷贝至Ubuntu工作目录，执行如下命令进行解压。

Host# mkdir EtherCAT

Host# tar -zxf ethercat-stable-1.5-gcd0d17d-20210723.tar.gz -C EtherCAT/

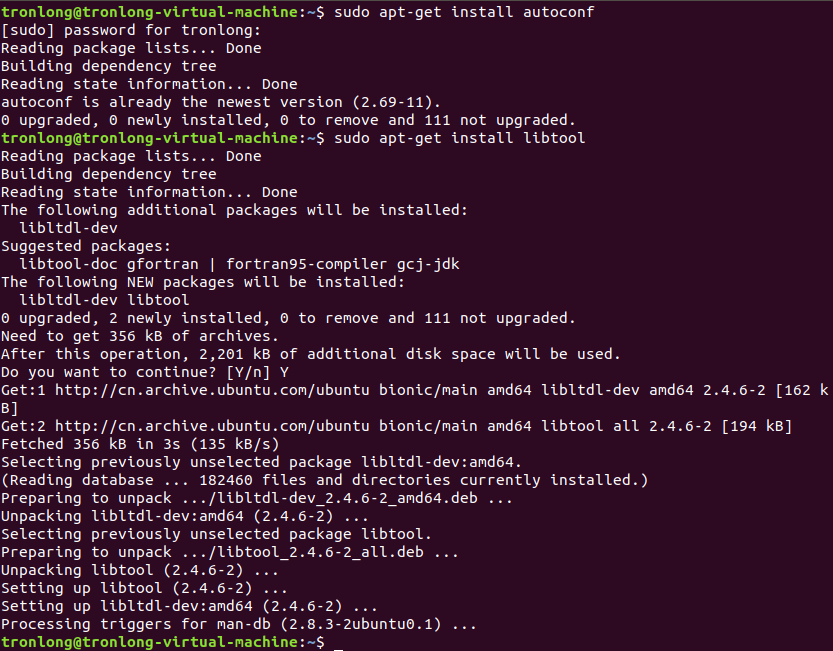

执行如下命令，安装编译所需的软件。

Host# sudo apt-get install autoconf

Host# sudo apt-get install libtool

执行如下命令，配置交叉编译工具链。

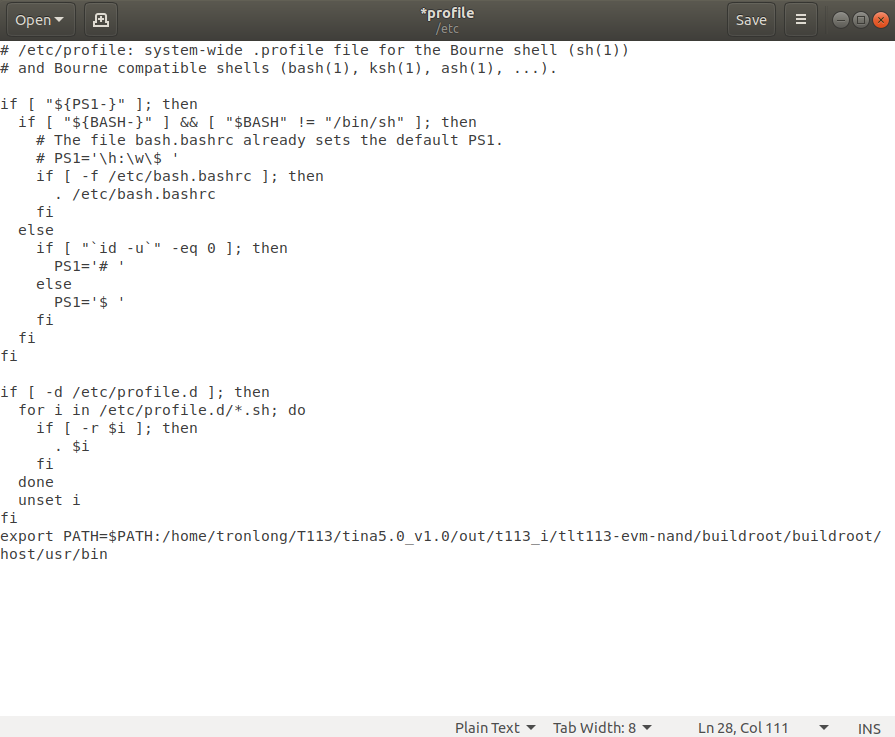

Host# sudo gedit /etc/profile

在文件末尾添加如下内容：

备注：若使用eMMC配置评估板，请将路径"tlt113-evm-nand"修改为"tlt113-evm-emmc"。

export PATH=$PATH:/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin

执行如下命令，加载环境变量。

Host# source /etc/profile

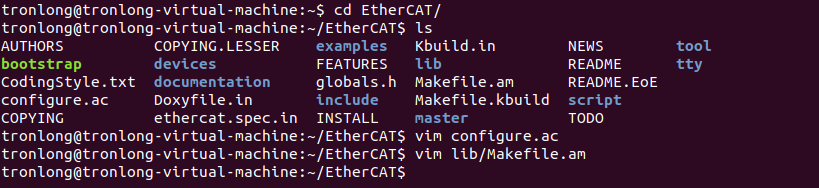

进入解压目录，执行如下命令修改configure.ac和Makefile.am文件屏蔽pkg-config相关配置，以免影响正常编译。

Host# cd EtherCAT/

Host# vim configure.ac

Host# vim lib/Makefile.am

configure.ac文件修改内容如下：

#PKG_PROG_PKG_CONFIG //添加注释符

#PKG_INSTALLDIR() //添加注释符

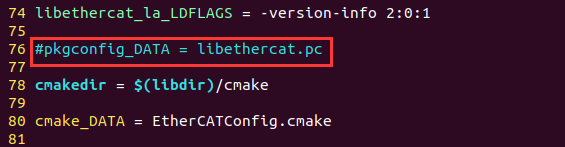

Makefile.am文件修改内容如下：

#pkgconfig_DATA = libethercat.pc //添加注释符

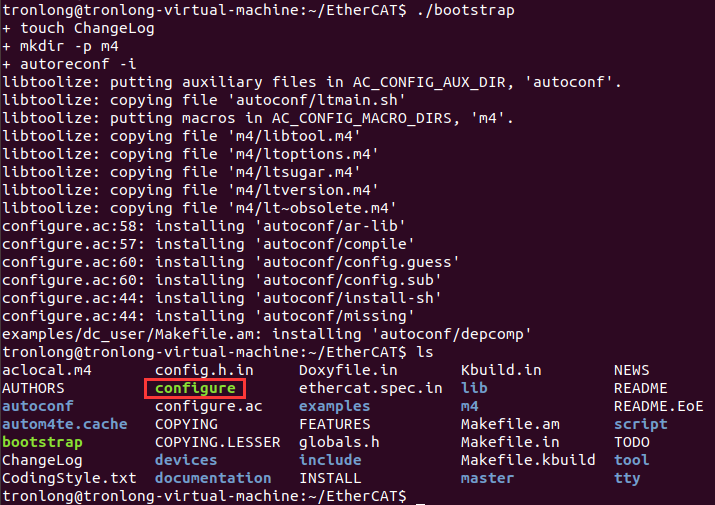

执行如下命令生成configure文件。

Host# ./bootstrap

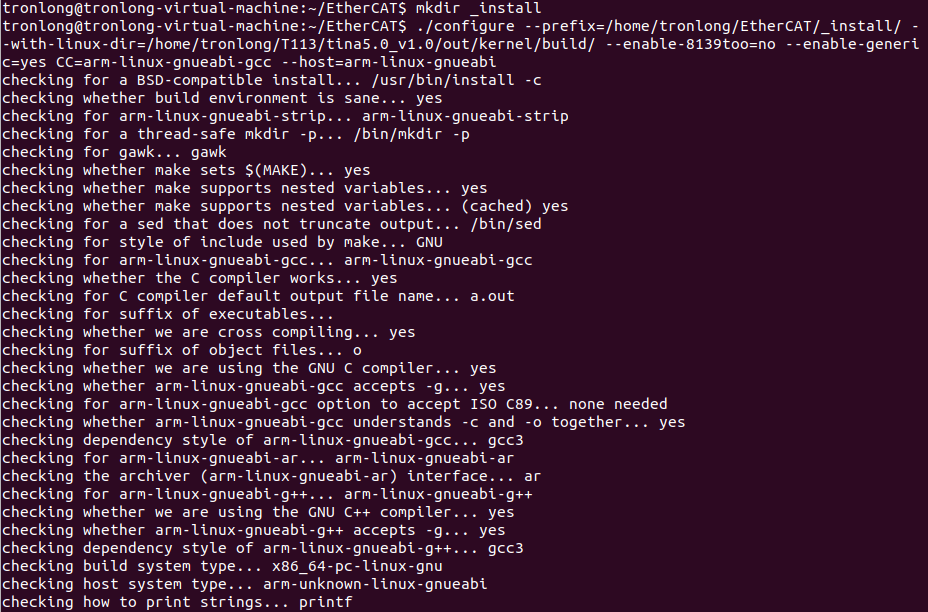

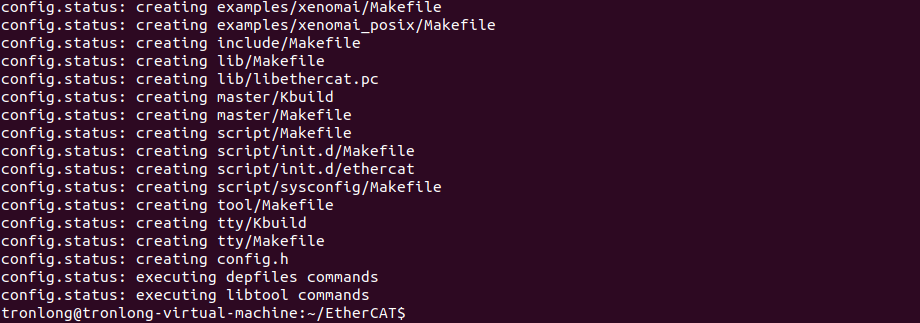

执行如下命令，进行环境配置。其中"/home/tronlong/T113/tina5.0_v1.0/out/kernel/build/"为内核源码实际路径。

Host# mkdir _install //创建_install文件夹用于存放生成的文件

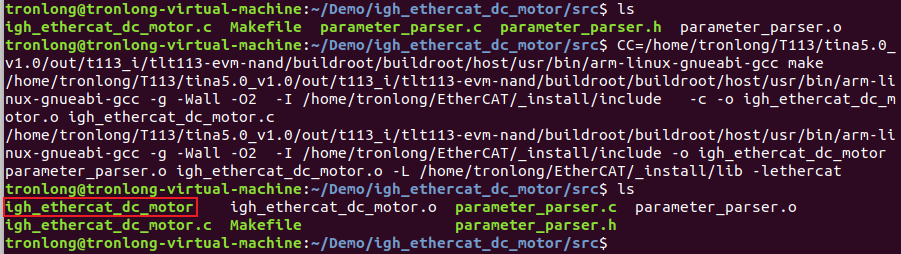

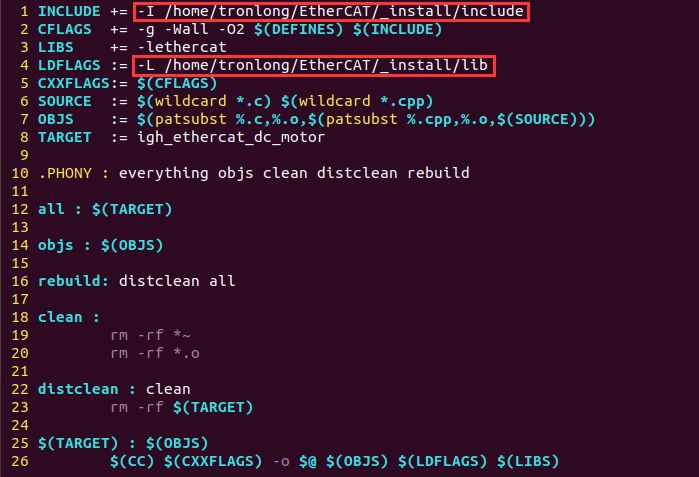

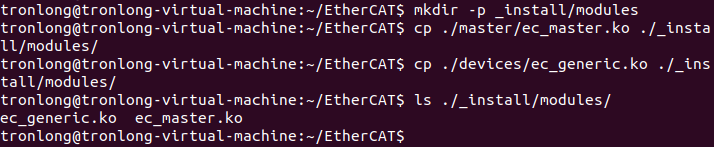

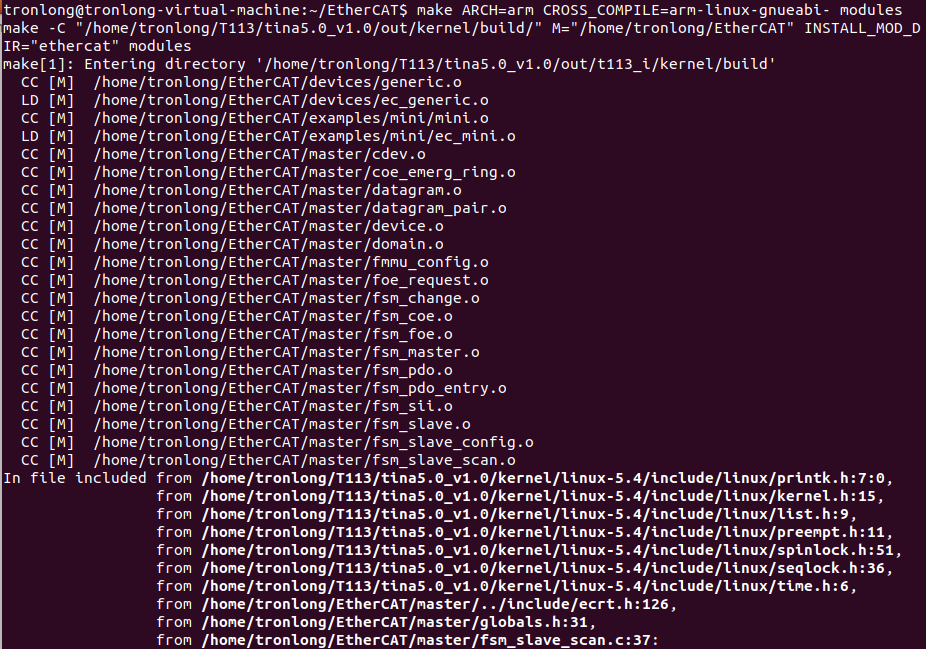

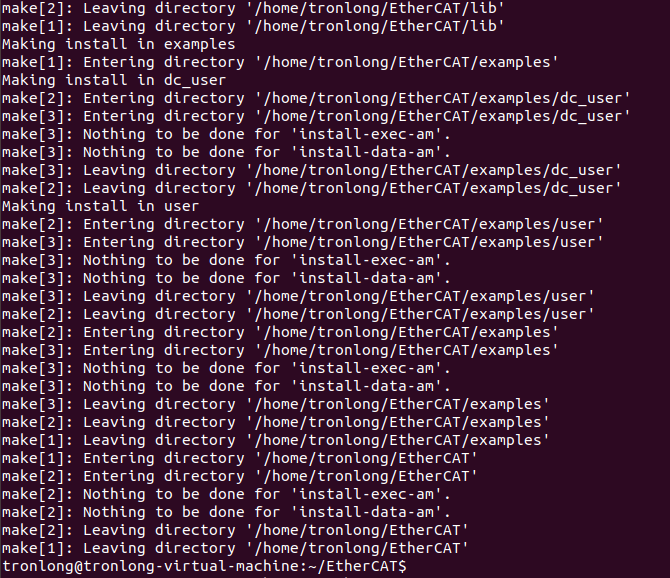

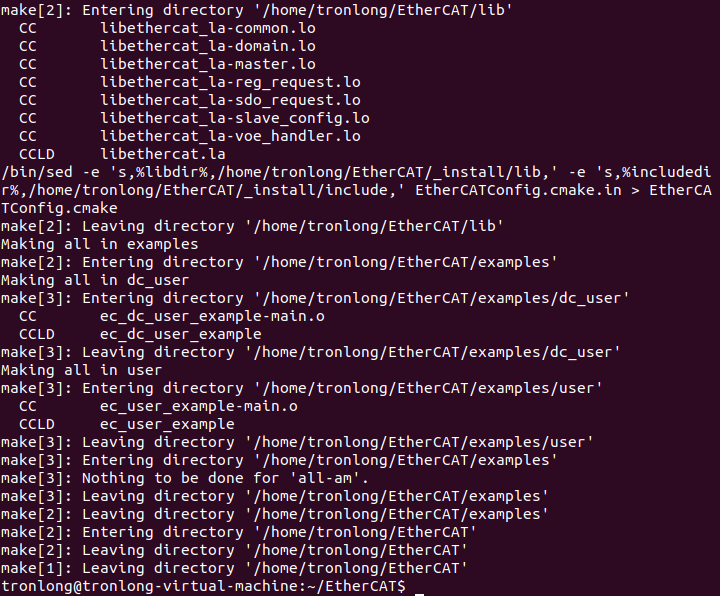

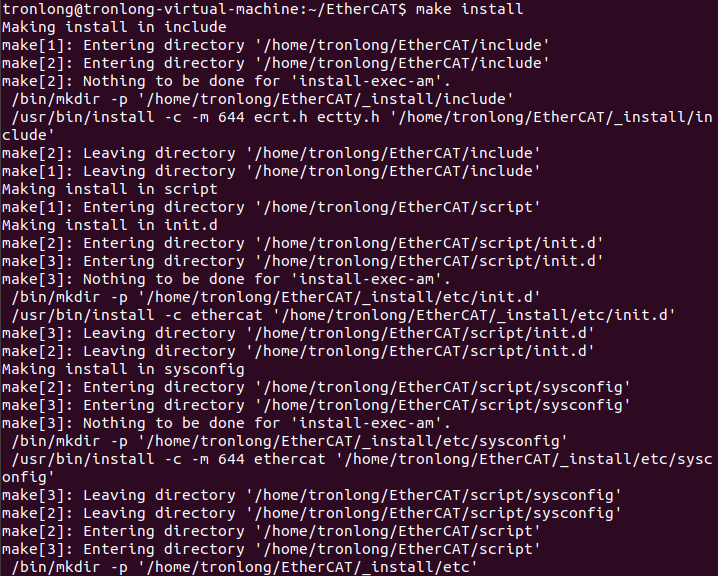

Host# ./configure --prefix=/home/tronlong/EtherCAT/_install/ --with-linux-dir=/home/tronlong/T113/tina5.0_v1.0/out/kernel/build/ --enable-8139too=no --enable-generic=yes CC=arm-linux-gnueabi-gcc --host=arm-linux-gnueabi
