前 言

本文档主要介绍T113-i处理器的RISC-V案例开发,演示RISC-V核心RTOS案例的编译与加载方法。适用开发环境如下。

Windows开发环境:Windows 7 64bit、Windows 10 64bit

虚拟机:VMware15.5.5

Linux开发环境:Ubuntu18.04.4 64bit

U-Boot:U-Boot-2018.07

Kernel:Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK:T113_Tina5.0-V1.0(Linux)

玄铁C906是一款超高能效处理器,兼容RV64IMA[F]C[V]指令集,是业界最早量产的向量扩展RISC-V指令集处理器。采用5-8级变长流水线,典型工作频率>1GHz,标配内存管理单元,可运行Linux等操作系统,并可选性能优异的单精度浮点和矢量运算单元。应用于消费类IPC、多媒体、消费类电子等领域。

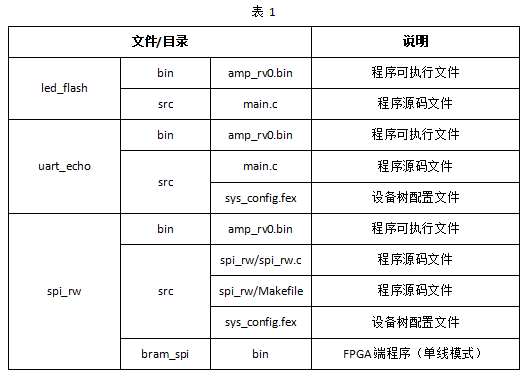

我司提供的RISC-V案例基于官方T113_Tina5.0-V1.0 LinuxSDK。RTOS案例位于产品资料“4-软件资料\Demo\risc-v-demos\”目录下,案例目录说明如下表所示,其中bin目录存放程序可执行文件,src目录存放案例工程源文件。

备注:

  1. 无特殊说明情况下,本文默认使用NAND FLASH配置评估板,默认从Linux系统启动卡启动系统(SD启动模式)进行测试。
  2. Linux系统默认会初始化相关外设,不影响案例测试。

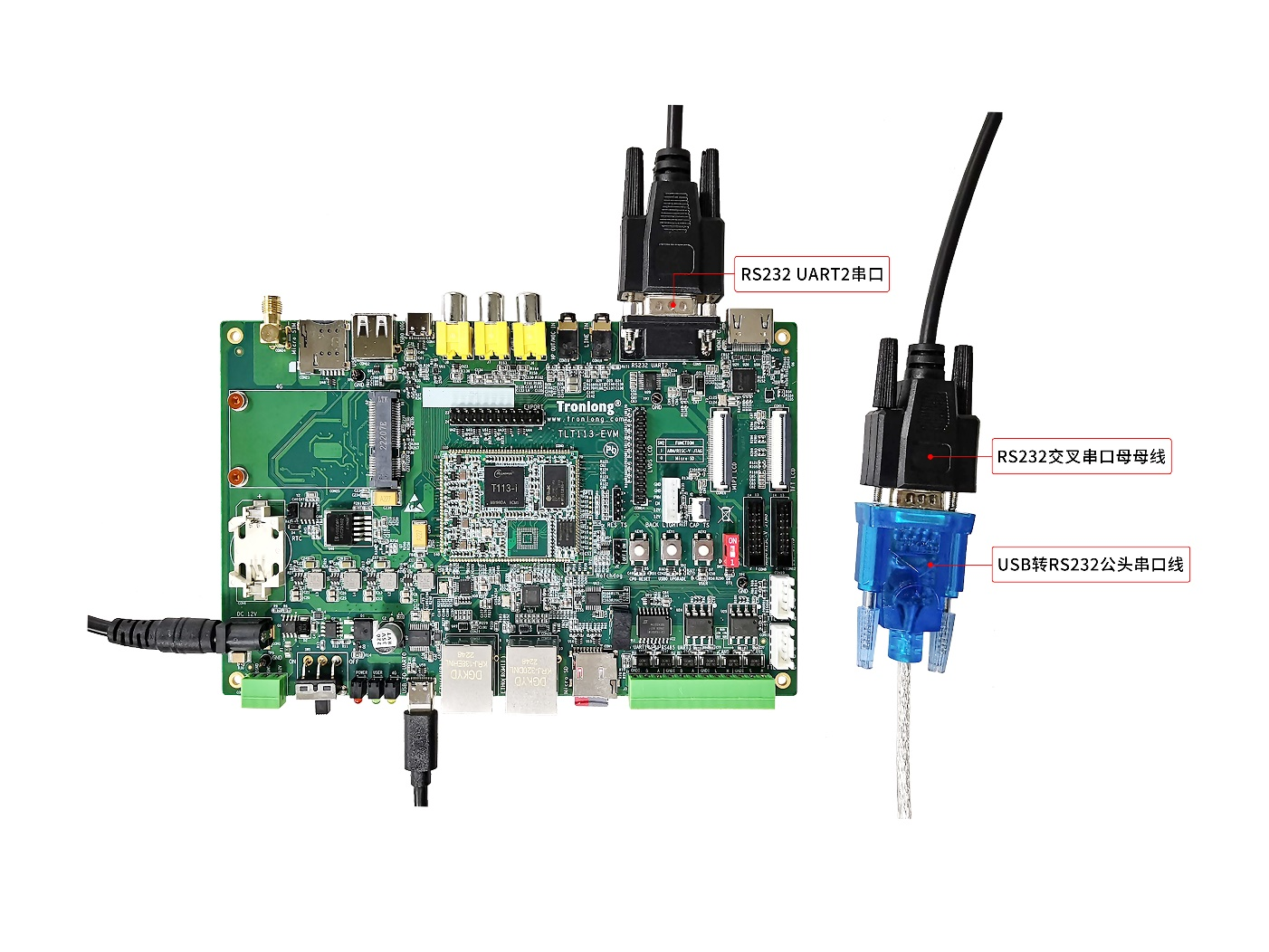

  3. 本文默认使用评估板RS232 UART2串口作为RISC-V的调试串口,请使用RS232交叉串口母母线、USB转RS232公头串口线,将评估板的RS232 UART2串口连接至PC机的USB接口,如下图所示。
图 1
图 1

开发环境搭建

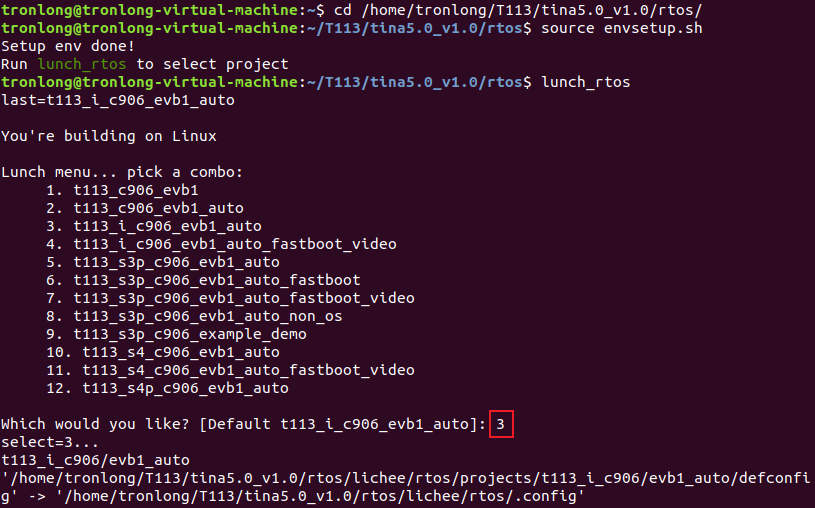

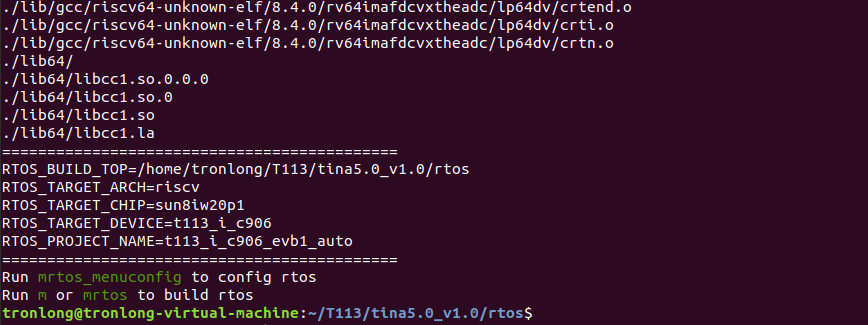

RISC-V核心的RTOS案例基于Linux开发环境进行编译。执行如下命令,进入LinuxSDK的rtos目录,并配置环境变量和选择编译方案。请手动输入"t113_i_c906_evb1_auto"对应的编号"3",按回车键确定。

备注:由于官方未提供相关IDE软件和工程调试方法,因此案例使用Linux环境开发。

Host# cd /home/tronlong/T113/tina5.0_v1.0/rtos/

Host # source envsetup.sh //配置环境变量

Host # lunch_rtos //选择编译方案

图 2
图 2
图 3
图 3

工程编译

本章节以led_flash工程为例演示RISC-V案例的编译方法。led_flash案例功能为控制评估底板用户可编程指示灯进行闪烁。

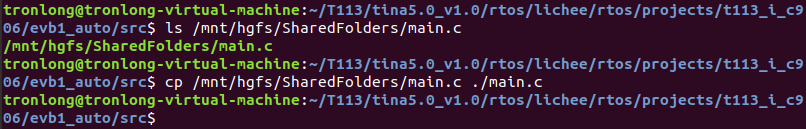

请将位于产品资料“4-软件资料\Demo\risc-v-demos\led_flash\src\”目录下的main.c文件拷贝至Ubuntu共享目录下,并执行如下命令,备份工程源码,将main.c工程源码拷贝至LinuxSDK目录"rtos/lichee/rtos/projects/t113_i_c906/evb1_auto/src/"下。

Host# cd /home/tronlong/T113/tina5.0_v1.0/rtos/lichee/rtos/projects/t113_i_c906/evb1_auto/src/

Host# cp main.c main.c.bak

Host# cp /mnt/hgfs/SharedFolders/main.c ./main.c

图 4
图 4
图 5
图 5

重新打开Ubuntu终端。执行如下命令,配置Linux内核、内核版本、处理器型号、评估板型号、显示方式、编译器等信息。

Host# cd /home/tronlong/T113/tina5.0_v1.0/

Host# ./build.sh config

图 6
图 6

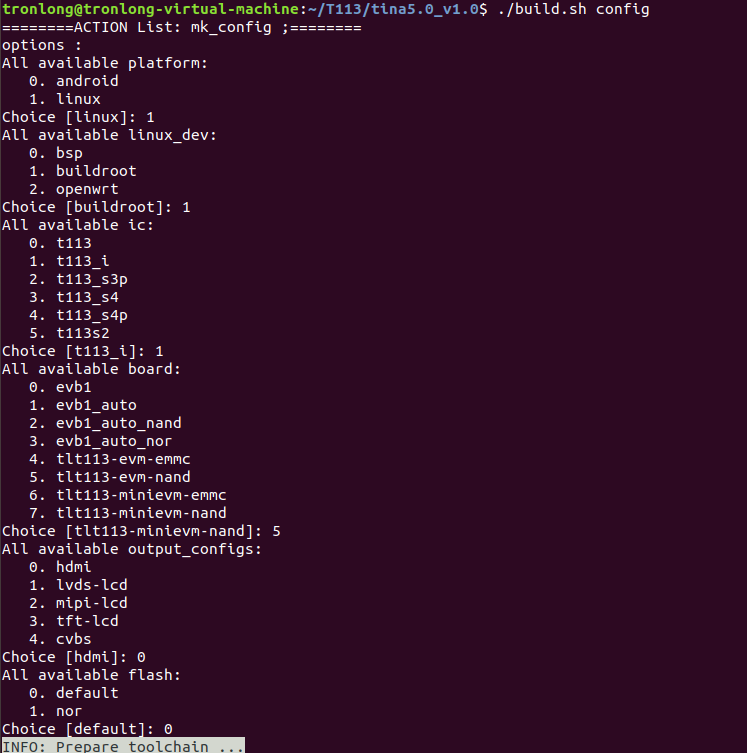

Config具体配置如下:

========ACTION List: mk_config ;========

options :

All available platform:

0. android

1. linux

Choice [linux]: 1

All available linux_dev:

0. bsp

1. buildroot

2. openwrt

Choice [buildroot]: 1

All available ic:

0. t113

1. t113_i

2. t113_s3p

3. t113_s4

4. t113_s4p

5. t113_s2

Choice [t113_s3p]: 1

All available board:

0. evb1

1. evb1_auto

2. evb1_auto_nand

3. evb1_auto_nor

4. tlt113-evm-emmc

5. tlt113-evm-nand

6. tlt113-minievm-emmc

7. tlt113-minievm-nand

Choice [tlt113-evm-emmc]: 5

All available output_configs:

0. hdmi

1. lvds-lcd

2. mipi-lcd

3. tft-lcd

4. cvbs

Choice [hdmi]: 0

All available flash:

0. default

1. nor

Choice [default]: 0

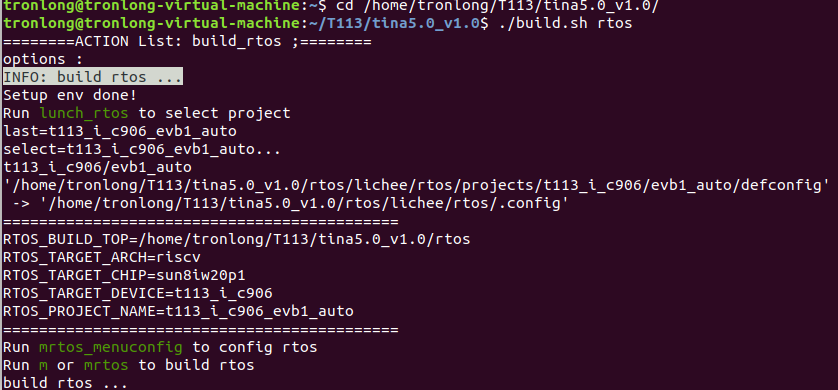

执行如下命令,编译程序。

Host# ./build.sh rtos

图 7
图 7
图 8
图 8

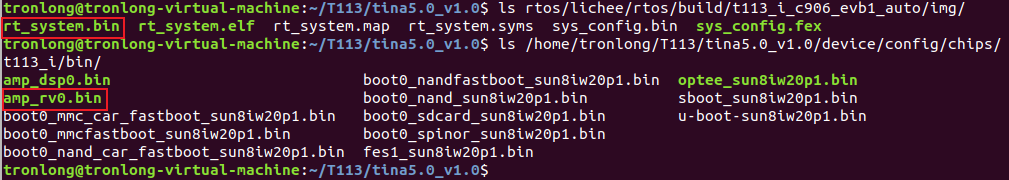

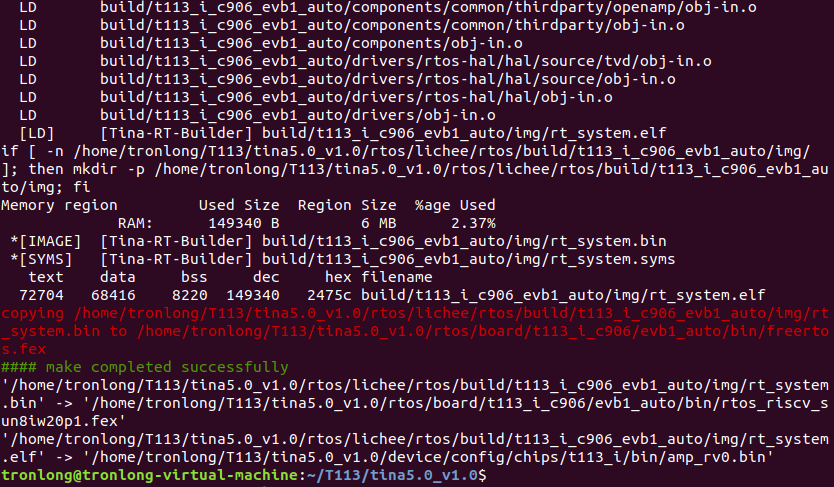

编译完成后,生成RISC-V工程镜像为"rtos/lichee/rtos/build/t113_i_c906_evb1_auto/img/rt_system.bin"和"/home/tronlong/T113/tina5.0_v1.0/device/config/chips/t113_i/bin/amp_rv0.bin"。

图 9
图 9

程序固化

本章节主要提供通过Linux系统镜像固化RISC-V工程镜像的方法,并说明如何更新评估板系统RISC-V工程镜像。

1.通过Linux系统镜像固化RISC-V工程镜像

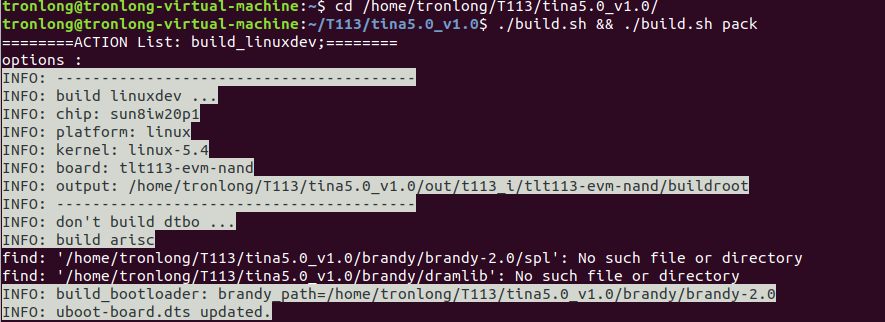

请确保已参考“工程编译”章节,编译生成工程镜像amp_rv0.bin。执行如下命令,进入tina5.0_v1.0目录(即LinuxSDK开发包目录),编译生成包含RISC-V工程镜像的Linux系统镜像。

Host# cd /home/tronlong/T113/tina5.0_v1.0/

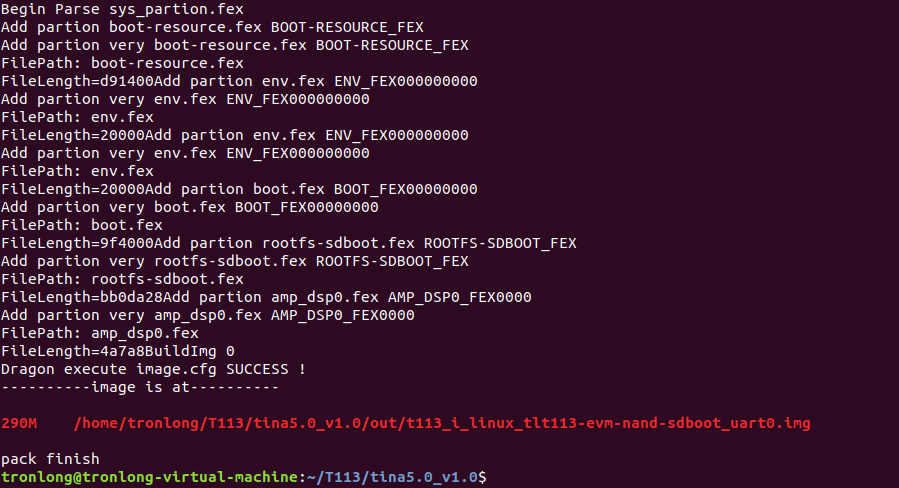

Host# ./build.sh && ./build.sh pack

图 10
图 10
图 11
图 11
图 12
图 12

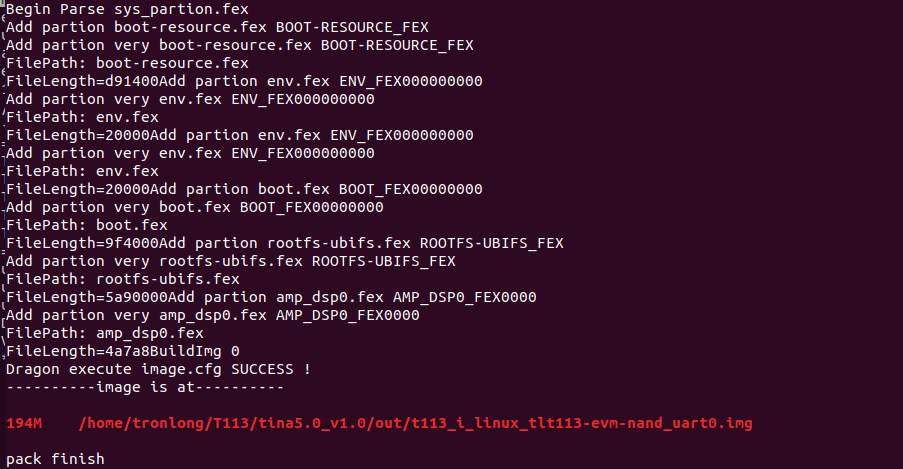

编译生成的Linux镜像位于"/home/tronlong/T113/tina5.0_v1.0/out/"目录下。请参考Linux系统启动卡制作及系统固化文档,将Linux系统镜像文件固化至Micro SD卡或NAND FLASH即可。

备注:eMMC配置核心板请参考eMMC配置核心板使用说明文档生成Linux系统镜像。

2.更新评估板系统RISC-V工程镜像

此方法可通过ARM端加载RISC-V工程镜像。

请将编译生成的RISC-V工程镜像拷贝至评估板系统的"/lib/firmware/"目录下替换原有的镜像。

图 13
图 13

启用RISC-V核心

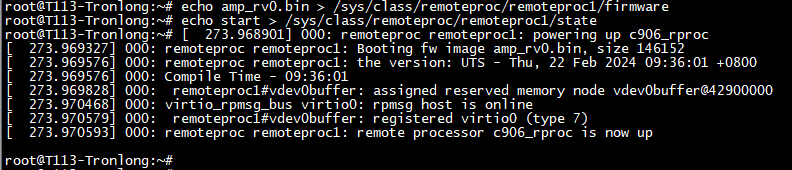

系统默认不启用RISC-V核心,请执行如下命令,启用RISC-V核心并加载工程镜像。

Target# echo amp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware //指定加载的工程镜像

Target# echo start > /sys/class/remoteproc/remoteproc1/state //启用RISC-V核心并加载工程镜像

图 14
图 14

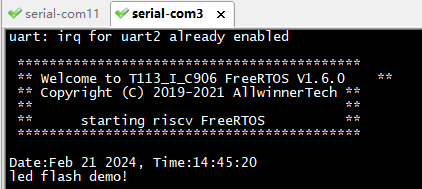

RISC-V核心启动后将自动运行程序,RS232 UART2串口终端将会打印如下类似信息,并可看到评估底板用户可编程指示灯每隔0.5s闪烁一次。

图 15
图 15

测试完成后,执行如下命令,关闭RISC-V核心。

Target# echo stop > /sys/class/remoteproc/remoteproc1/state

图 16
图 16

RISC-V案例演示说明

本章节提供RISC-V核心的RTOS案例说明。请使用Type-C线连接PC机和评估板的USB TO UART0串口;使用RS232交叉串口母母线、USB转RS232公头串口线,将评估板的RS232 UART2串口连接至PC机的USB接口。

备注:案例基于ARM端加载RISC-V工程镜像的方法测试。

led_flash案例

案例功能

控制评估底板用户可编程指示灯每隔0.5s闪烁一次。

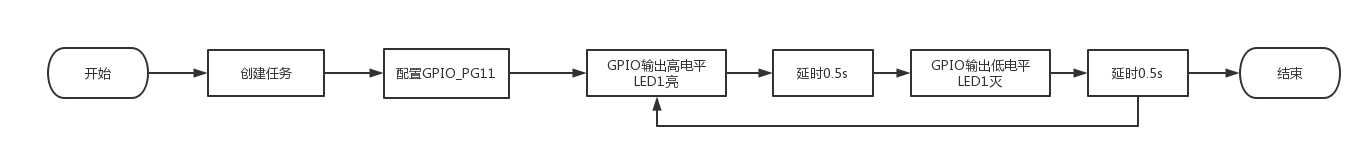

程序流程如下图所示。

图 17
图 17

案例测试

将本案例bin目录下的可执行文件amp_rv0.bin拷贝至评估板系统的"/lib/firmware/"目录下,并在可执行文件程序目录下请执行如下命令,启动RISC-V核心并加载工程镜像。

Target# echo amp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware //指定加载的工程镜像

Target# echo start > /sys/class/remoteproc/remoteproc1/state //启用RISC-V核心并加载工程镜像

图 18
图 18

RISC-V核心启动后将自动运行RISC-V程序,RS232 UART2串口终端将会打印如下类似信息,并可看到评估底板用户可编程指示灯每隔0.5s闪烁一次。

图 19
图 19

执行如下命令,关闭RISC-V核心,程序将停止运行。

Target# echo stop > /sys/class/remoteproc/remoteproc1/state

图 20
图 20

关键代码

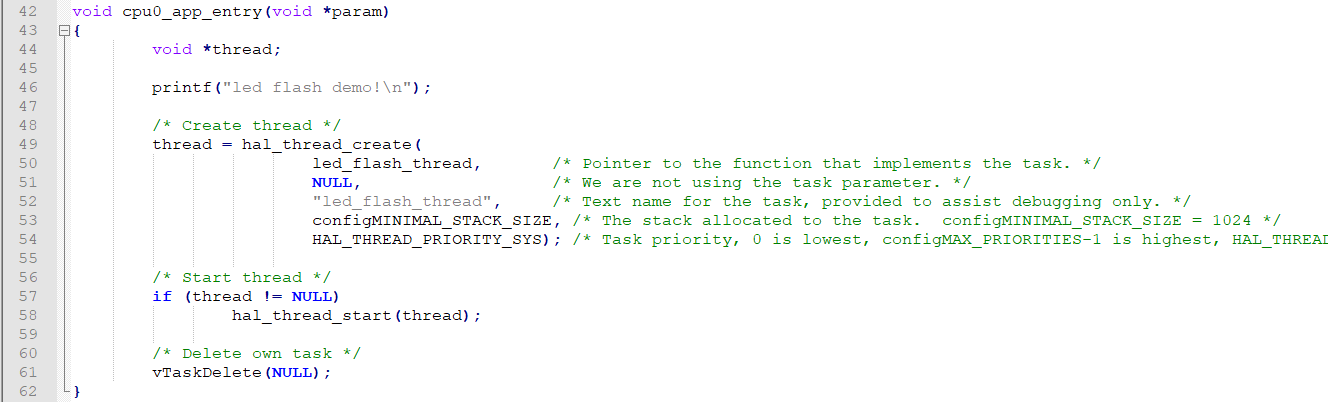

1.创建任务。

图 21
图 21

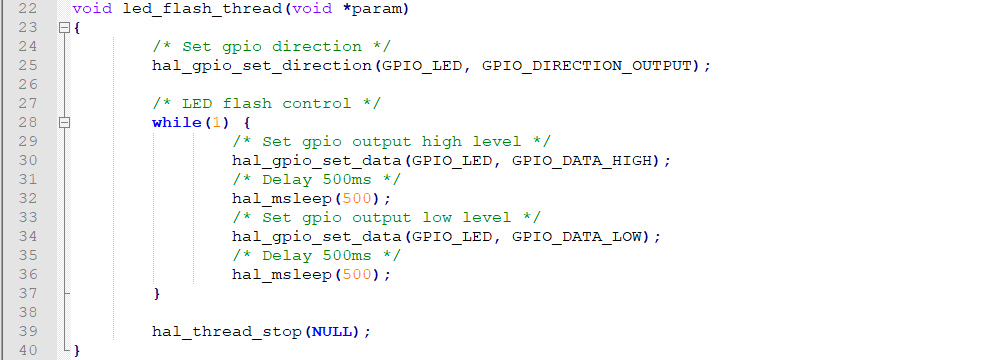

2.配置及控制GPIO。

图 22
图 22

由于篇幅过长等原因,部分内容均不逐一展示,如需获取完整版详细资料,请关注创龙科技微信公众号或官网,或者评论区留言,感谢您的支持!
