如何开发一套工程项目部管理系统？（附架构图+流程图+代码参考）

原创

用户11735492

发布于 2025-08-27 16:26:22

1470

WBS（工作分解结构）是工程项目把“大工程”拆成“能执行的小单元”的利器；把它做成系统板块，就是把口头计划、各种 Excel、微信指令变成可追溯、可下发、可统计的业务流。本文给你一套能立刻上手的落地方案：从为什么做、放在哪、具体功能、架构与流程、到最小可跑代码（数据库、后端、关键路径算法、前端树视图）——代码我会集中给出，能直接复制跑通 MVP。

本文你将了解

为什么要把WBS做成系统板块（价值 + 痛点）
工程项目部管理系统里WBS的角色与边界
WBS分解板块功能清单（MVP + 迭代）
系统架构（含架构图）
业务流程（含流程图）
数据模型与接口设计（含 SQL）
前端实现思路与核心组件（含 React 示例）
后端实现思路与关键逻辑（含 Node.js/Express + 关键路径计算）
开发技巧：并发、性能、审计、扩展（实战要点）
上线后如何验收与效果衡量
整合代码参考（最小可跑 MVP）

一、为什么要把WBS做成系统板块

简单明了：把“拆解、责任、工期、依赖”从人的头脑里拿出来，搬到系统里去管。价值体现在：

责任明确：每个小工作有负责人、起止时间、验收标准。
变更可控：变更走审批，自动生成版本快照，方便追溯。
联动其他模块：进度、采购、质量、成本都能以节点为最小单元联动。
风险降低：关键路径、里程碑可视化，提前发现瓶颈。

常见痛点（现实场景）：Excel 没版本、多人协作冲突，变更口头传达、回溯困难；任务边界模糊导致现场做法不统一。目标是把这些痛点系统化治理。

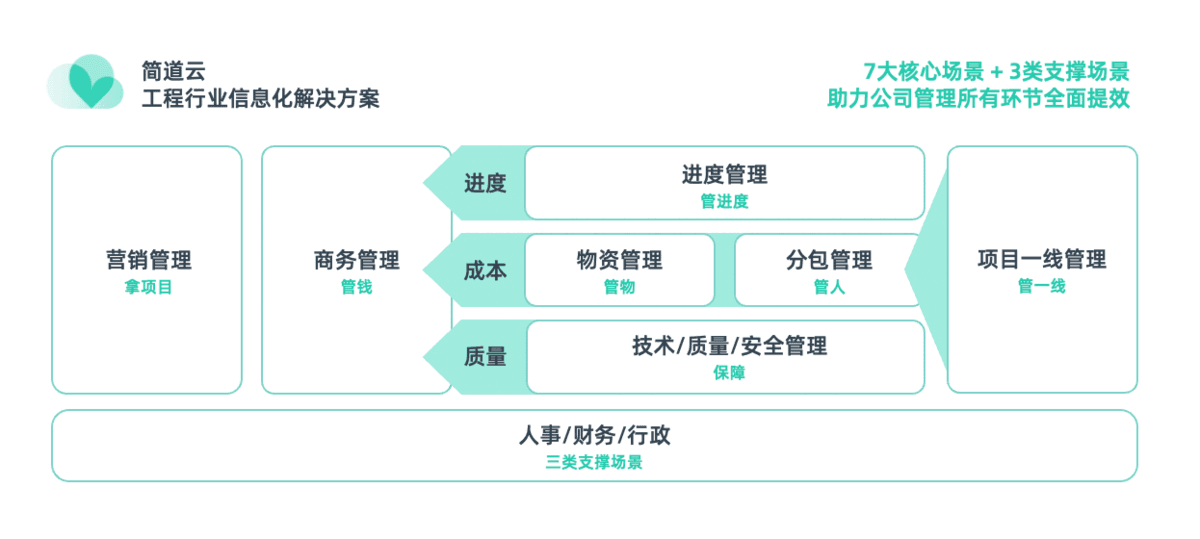

二、WBS在工程项目部管理系统的位置与边界

WBS 是“计划与执行”的中枢。它连接：

项目总控（看板/里程碑）
进度（甘特/日报/周报）
人员/班组（排班/考勤/成本）
采购/物资（由节点生成采购需求）
EHS（风险/隐患关联到节点）边界：WBS 负责“分解、版本、审批、下发、变更管理”，财务结算/采购支付等由对口系统处理，但需提供 API 与事件（Event）联动。

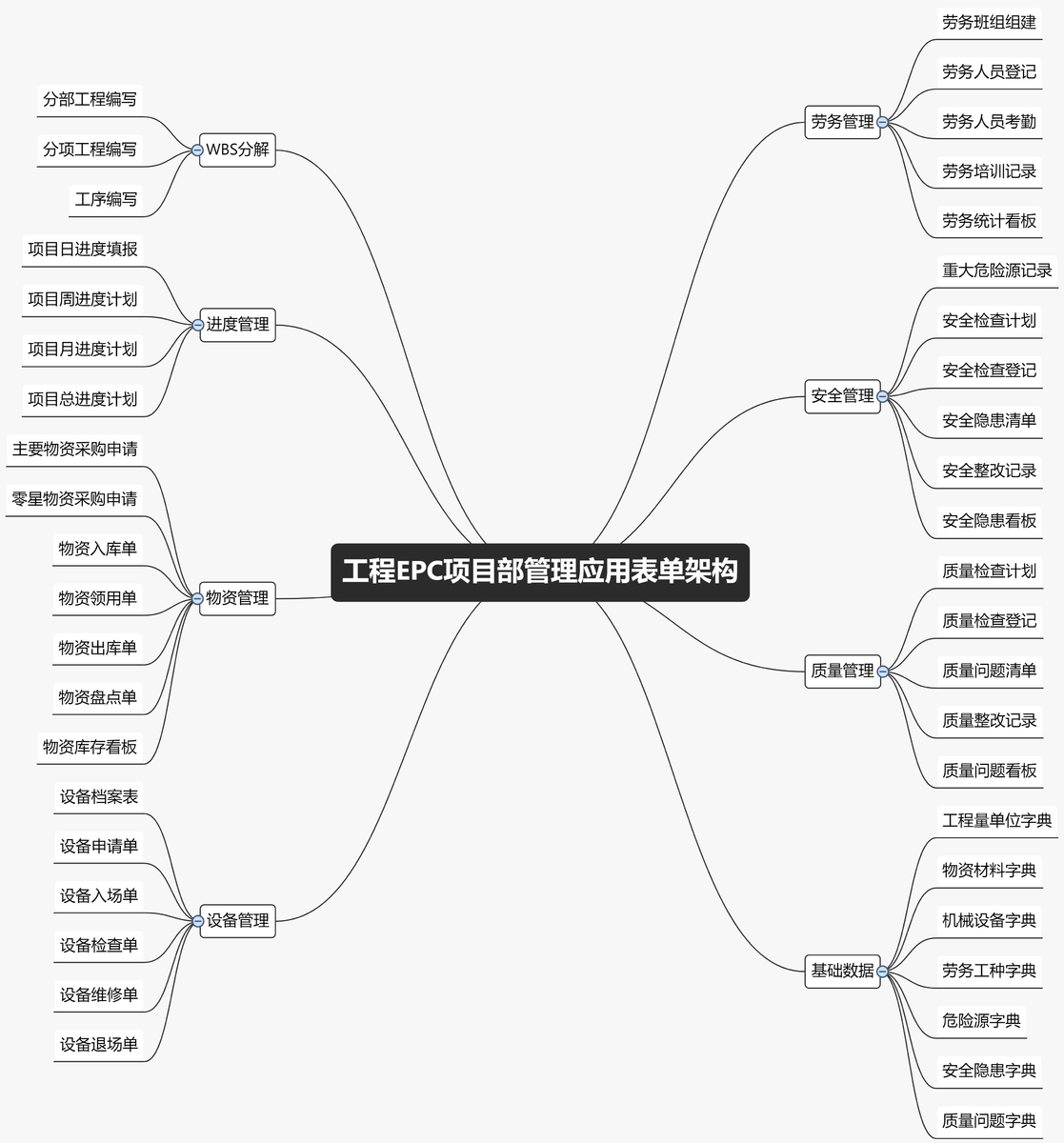

三、功能清单（先做 MVP，再迭代）

MVP（必须先做）：

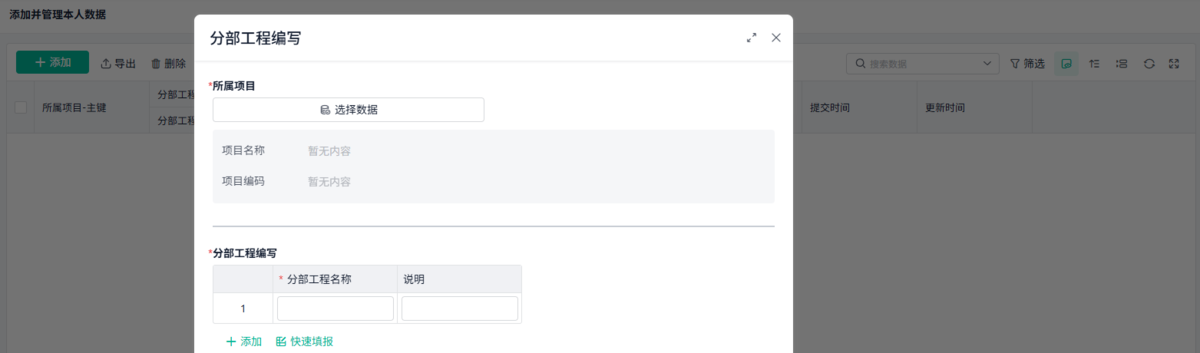

创建/编辑树形 WBS（无限层级，但建议 4–6 层为主）
节点属性：编码、名称、描述、起止、工期、负责人、预算、里程碑标记、附件链接
节点依赖（前置/后置）与关键路径计算
版本/快照（发布即生成版本）与变更单（CR）审批
导入（Excel）与导出（Excel / 甘特图）
基本权限（项目级别角色：查看/编辑/审批）

迭代（后续加）：

自动排产（基于资源负载）
甘特高级交互（拖拽、工期调整实时计算）
与采购、物资、工资系统事件总线联动（异步）
离线编辑/多人协作冲突合并

四、系统架构（简洁图示）

建议采用前后端分离、微服务或单体拆分模式：React 前端 + Node.js/Express（或 Python FastAPI）后端 + PostgreSQL + 对象存储（S3/MinIO）+ 消息队列（Redis/Bull 或 RabbitMQ）用于导出/通知等异步任务。

下面用 Mermaid 给出简化架构图（可直接在支持 Mermaid 的编辑器里渲染）：

flowchart LR
  subgraph UI
    A[React SPA] -->|REST/GraphQL| API
  end
  subgraph Backend
    API[API Server] --> DB[(PostgreSQL)]
    API --> FS[(S3/MinIO)]
    API --> MQ[(Redis/Bull / RabbitMQ)]
    API --> Auth[(Auth Service)]
  end
  subgraph Integration
    ERP[ERP/财务] ---|API| API
    EHS[EHS系统] ---|API| API
    Notice[企业微信/邮件] ---|Webhook| MQ
  end

部署建议：API 做无状态扩展，JWT + Redis session（若需要）; 报表/导出/Excel 走队列，完成后把文件放对象存储并返回下载链接。

五、业务流程（关键步骤 & 流程图）

核心流程：WBS 草案 → 分解节点 → 提交审批 → 审批通过并发布 → 下发执行 → 进度回填 → 若变更则走变更审批 → 归档版本。

Mermaid 流程图：

flowchart TD
  A[项目经理创建WBS草案] --> B{是否完成初步分解?}
  B -- 否 --> A
  B -- 是 --> C[提交审批]
  C --> D[项目总监审批]
  D -- 拒绝 --> E[退回修改]
  D -- 同意 --> F[发布并下发任务]
  F --> G[班组执行并回填进度]
  G --> H[质检/监理复核]
  H --> I[里程碑完成?]
  I -- 否 --> G
  I -- 是 --> J[进入下阶段/结项]
  G --> K[提出变更?]
  K --> L[变更评审(影响评估)]
  L --> M[批准/拒绝]
  M -- 批准 --> F
  M -- 拒绝 --> G

要点说明：

提交审批要附影响评估（工期/成本/资源），系统自动算关键路径变化并展示差异。
发布时生成版本快照，保证历史可回溯。
执行端的日报/周报应带 node_id，便于自动更新节点实际进度。

六、数据模型与接口设计（重点给出 SQL 与 API 设计）

下面是最小且实用的表结构（PostgreSQL）——放到代码区可直接执行。

-- 项目表
CREATE TABLE project (
  id SERIAL PRIMARY KEY,
  name VARCHAR(200) NOT NULL,
  start_date DATE,
  end_date DATE,
  created_at TIMESTAMP DEFAULT now()
);
-- WBS 节点（最小）
CREATE TABLE wbs_node (
  id BIGSERIAL PRIMARY KEY,
  project_id INT REFERENCES project(id) ON DELETE CASCADE,
  parent_id BIGINT,
  code VARCHAR(100),
  name VARCHAR(255) NOT NULL,
  description TEXT,
  level INT,
  sort_order INT DEFAULT 0,
  planned_start DATE,
  planned_end DATE,
  duration INT, -- 天数
  actual_start DATE,
  actual_end DATE,
  responsible_user_id INT,
  budget_amount NUMERIC(14,2),
  is_milestone BOOLEAN DEFAULT FALSE,
  metadata JSONB,
  version INT DEFAULT 1,
  created_by INT,
  updated_by INT,
  created_at TIMESTAMP DEFAULT now(),
  updated_at TIMESTAMP DEFAULT now()
);
-- 依赖（前置依赖）
CREATE TABLE wbs_dependency (
  id BIGSERIAL PRIMARY KEY,
  project_id INT REFERENCES project(id),
  node_id BIGINT REFERENCES wbs_node(id),
  depends_on_node_id BIGINT REFERENCES wbs_node(id),
  type VARCHAR(10) DEFAULT 'FS', -- FS/SS/FF/SF
  created_at TIMESTAMP DEFAULT now()
);
-- 版本快照
CREATE TABLE wbs_version (
  id BIGSERIAL PRIMARY KEY,
  project_id INT REFERENCES project(id),
  version_no INT,
  created_by INT,
  notes TEXT,
  snapshot JSONB,
  created_at TIMESTAMP DEFAULT now()
);
-- 变更单
CREATE TABLE wbs_change_request (
  id BIGSERIAL PRIMARY KEY,
  project_id INT REFERENCES project(id),
  node_id BIGINT REFERENCES wbs_node(id),
  requested_by INT,
  reason TEXT,
  impact JSONB,
  status VARCHAR(30) DEFAULT 'PENDING',
  approver_id INT,
  handle_notes TEXT,
  created_at TIMESTAMP DEFAULT now(),
  updated_at TIMESTAMP DEFAULT now()
);

API 设计建议（示例路由）：

GET /api/projects/{pid}/wbs/tree — 获取树（可选 version）
POST /api/projects/{pid}/wbs — 创建节点
PUT /api/projects/{pid}/wbs/{nodeId} — 更新节点
DELETE /api/projects/{pid}/wbs/{nodeId} — 删除节点（检查子节点）
POST /api/projects/{pid}/wbs/{nodeId}/dependency — 添加依赖
GET /api/projects/{pid}/wbs/critical-path — 计算并返回关键路径
POST /api/projects/{pid}/wbs/import — Excel 导入任务（异步）
GET /api/projects/{pid}/wbs/export — 导出（异步）

七、前端实现思路与核心组件

前端分两大视图：树视图（结构维护）+ 甘特视图（时间轴与依赖）。树视图是 MVP 的核心，可以先做树视图、编辑侧栏、导入导出入口，再接甘特。

技术栈推荐：React + React Query（数据缓存）+ Ant Design（快速 UI）+ dnd-kit（拖拽）或 react-beautiful-dnd（拖拽）。甘特可以先用现成库如 dhtmlx-gantt 或 frappe-gantt。

下面给出最简 React 树组件（可复制运行，依赖最少）——完整代码会放在第 11 节。

（前端示例见第 11 节的整合代码区，以下是实现思路）

请求 GET /api/projects/{pid}/wbs/tree 得到树形数据（后端返回 children 字段）。
渲染递归节点，支持：添加子节点、编辑节点、删除（权限校验在按键处或后端检查）。
编辑用 Modal（或侧边栏）实现，提交调用 POST/PUT 接口，保存后刷新树。
节点拖拽（移动位置）可在后期加入 API POST /move，后端更新 parent_id 与 sort_order。

八、后端实现思路与关键逻辑（包含关键路径算法）

后端职责：CRUD、构建树、版本快照、关键路径计算、导入/导出任务调度、变更审批状态机。推荐用 Node.js + Express 或 FastAPI；数据库用 PostgreSQL（推荐）并用 JSONB 存不常用元数据。

关键路径（Critical Path）实现要点

建图：节点为顶点，依赖为有向边（前置→后置）。
环路检测：先做拓扑排序，若无法覆盖全部顶点则有环，返回错误提示（依赖错误）。
最早开始（ES）与最晚开始（LS）计算：在拓扑序上按最长路径计算 ES；在反向拓扑上计算 LS。
关键路径为 ES == LS 的节点集合。

下面我在第 11 节给出 Node.js 真实可跑的关键路径实现。

九、实战干货

这些是实操中常踩的坑，按重点列给你：

版本/快照：发布动作把当前树 JSON 存入 wbs_version，版本号自增。方便回退、审计。
并发更新：使用乐观锁（version 字段）或数据库事务；对关键字段更新做冲突检测并提示用户重新加载。
导入/导出异步：Excel 解析、甘特/PDF 导出放到后台队列（Bull + Redis），完成后上传到对象存储并告知用户下载链接。不要让 HTTP 请求长时间阻塞。
懒加载树：对于节点数很多的项目（几千级）启用按需加载子节点，避免一次性拉整个树。
关键路径缓存：关键路径计算可放到后台并缓存；只有在变更（节点时间/依赖变更）后重新计算。
权限模型：基于项目角色（ProjectRole）控制 CRUD/审批能力，节点级 ACL 仅在必要时使用（避免复杂度）。
审计日志：记录谁修改哪项字段、旧值与新值（建议做字段级 diff 存储）。
事件驱动集成：与采购/财务等系统用消息队列解耦（事件：WBS_NODE_PUBLISHED、WBS_NODE_CHANGED）。

十、上线验收与效果衡量（如何验收 MVP）

验收清单（务实版）：

功能完整性：能创建树、编辑节点、提交审批、发布并生成版本快照。
关键路径：变更后关键路径计算正确（通过人工样例验证）。
导入导出：Excel 导入能正确建立父子关系并带上关键字段。
并发：多人同时编辑不同分支不冲突，冲突时有合理提示。
权限：不同角色看到不同操作按钮并受后端校验。

KPI 建议：

系统 WBS 覆盖率（上线后 3 个月采集）
平均变更审批时间
任务下发后首次回填时间（衡量传达效率）
里程碑延迟天数统计（用于优化资源分配）

十一、整合代码参考（最小可跑 MVP）

下面把代码都放在一起：最小数据库建表、后端（Node.js + Express）含关键路径计算、前端（React 最简树视图 + 编辑 Modal）。这套代码适合快速验证业务流程并能扩展。

提示：把 SQL 在 PostgreSQL 中执行；Node.js 代码放到项目里并 npm install express pg；前端用 Create React App 或 Vite 创建后把组件放入。

A. 最小数据库（Postgres SQL）

-- A.1 项目与最小 WBS 表
CREATE TABLE project (
  id SERIAL PRIMARY KEY,
  name VARCHAR(200) NOT NULL,
  start_date DATE,
  end_date DATE,
  created_at TIMESTAMP DEFAULT now()
);
CREATE TABLE wbs_node (
  id BIGSERIAL PRIMARY KEY,
  project_id INT REFERENCES project(id) ON DELETE CASCADE,
  parent_id BIGINT,
  code VARCHAR(100),
  name VARCHAR(255) NOT NULL,
  description TEXT,
  level INT,
  planned_start DATE,
  planned_end DATE,
  duration INT, -- 天
  responsible_user_id INT,
  is_milestone BOOLEAN DEFAULT FALSE,
  created_at TIMESTAMP DEFAULT now()
);
CREATE TABLE wbs_dependency (
  id BIGSERIAL PRIMARY KEY,
  project_id INT REFERENCES project(id),
  node_id BIGINT REFERENCES wbs_node(id),
  depends_on_node_id BIGINT REFERENCES wbs_node(id),
  created_at TIMESTAMP DEFAULT now()
);

B. 后端：Node.js + Express（最小实现）

app.js（Express 最小路由 + 关键路径）
// app.js
const express = require('express');
const db = require('./db');
const app = express();
app.use(express.json());
// 获取树（平表->树）
app.get('/api/projects/:pid/wbs/tree', async (req, res) => {
  const { pid } = req.params;
  const { rows } = await db.query('SELECT * FROM wbs_node WHERE project_id=$1 ORDER BY id', [pid]);
  const map = new Map();
  rows.forEach(r => map.set(r.id, { ...r, children: [] }));
  const roots = [];
  for (const node of map.values()) {
    if (node.parent_id && map.has(Number(node.parent_id))) {
      map.get(Number(node.parent_id)).children.push(node);
    } else {
      roots.push(node);
    }
  }
  res.json(roots);
});
// 创建节点
app.post('/api/projects/:pid/wbs', async (req, res) => {
  const { pid } = req.params;
  const { parent_id, code, name, planned_start, planned_end, duration, responsible_user_id, is_milestone } = req.body;
  const q = `INSERT INTO wbs_node(project_id,parent_id,code,name,planned_start,planned_end,duration,responsible_user_id,is_milestone)
             VALUES($1,$2,$3,$4,$5,$6,$7,$8,$9) RETURNING *`;
  const { rows } = await db.query(q, [pid, parent_id || null, code || null, name, planned_start || null, planned_end || null, duration || null, responsible_user_id || null, is_milestone || false]);
  res.status(201).json(rows[0]);
});
// 添加依赖（前置）
app.post('/api/projects/:pid/wbs/:nodeId/dependency', async (req, res) => {
  const { pid, nodeId } = req.params;
  const { depends_on_node_id } = req.body;
  const q = `INSERT INTO wbs_dependency(project_id,node_id,depends_on_node_id) VALUES($1,$2,$3) RETURNING *`;
  const { rows } = await db.query(q, [pid, nodeId, depends_on_node_id]);
  res.status(201).json(rows[0]);
});
// 关键路径计算（最简）：基于拓扑的最长路（假设无环）
app.get('/api/projects/:pid/wbs/critical-path', async (req, res) => {
  const { pid } = req.params;
  const nodesRes = await db.query('SELECT id,duration FROM wbs_node WHERE project_id=$1', [pid]);
  const depsRes = await db.query('SELECT node_id,depends_on_node_id FROM wbs_dependency WHERE project_id=$1', [pid]);
  const nodes = nodesRes.rows;
  const deps = depsRes.rows;
  const idToNode = new Map(nodes.map(n => [n.id, { ...n }]));
  const graph = new Map();
  const indeg = new Map();
  nodes.forEach(n => { graph.set(n.id, []); indeg.set(n.id, 0); });
  deps.forEach(d => {
    // edge depends_on_node_id -> node_id
    if (graph.has(d.depends_on_node_id)) {
      graph.get(d.depends_on_node_id).push(d.node_id);
      indeg.set(d.node_id, (indeg.get(d.node_id) || 0) + 1);
    }
  });
  // topo & ES
  const q = [];
  const ES = new Map();
  nodes.forEach(n => { ES.set(n.id, 0); if ((indeg.get(n.id) || 0) === 0) q.push(n.id); });
  const topo = [];
  while (q.length) {
    const u = q.shift(); topo.push(u);
    for (const v of (graph.get(u) || [])) {
      const durU = idToNode.get(u).duration || 0;
      const cand = ES.get(u) + durU;
      if (cand > (ES.get(v) || 0)) ES.set(v, cand);
      indeg.set(v, indeg.get(v) - 1);
      if (indeg.get(v) === 0) q.push(v);
    }
  }
  // 检查是否有环（若 topo 未覆盖所有节点）
  if (topo.length !== nodes.length) {
    return res.status(400).json({ error: '依赖存在环，请检查依赖关系' });
  }
  // 项目持续时间
  let projDur = 0;
  idToNode.forEach((n, id) => { projDur = Math.max(projDur, (ES.get(id) || 0) + (n.duration || 0)); });
  // 反向 LS
  const LS = new Map();
  idToNode.forEach((n, id) => LS.set(id, projDur - (n.duration || 0)));
  topo.reverse().forEach(u => {
    for (const v of (graph.get(u) || [])) {
      LS.set(u, Math.min(LS.get(u), (LS.get(v) || projDur) - (idToNode.get(u).duration || 0)));
    }
  });
  // 关键路径（ES==LS）
  const critical = [];
  idToNode.forEach((n, id) => {
    if ((ES.get(id) || 0) === (LS.get(id) || 0)) critical.push(id);
  });
  res.json({ projectDuration: projDur, ES: Object.fromEntries(ES), LS: Object.fromEntries(LS), critical });
});
app.listen(3000, () => console.log('WBS service listening on 3000'));

说明：关键路径实现是最简版，适合验证概念与小规模项目；生产环境需考虑依赖类型（FS/FF/SS/SF）、滞后/提前时间与更复杂的工期计算（工作日/节假日）。

C. 前端：React 最简树视图（可直接复制）

依赖很少：React 环境即可。

WbsTree.jsx

// WbsTree.jsx
import React, { useState, useEffect } from 'react';
export default function WbsTree({ projectId }) {
  const [tree, setTree] = useState([]);
  const [editNode, setEditNode] = useState(null);
  const [showModal, setShowModal] = useState(false);
  useEffect(() => {
    fetchTree();
  }, [projectId]);
  async function fetchTree() {
    const res = await fetch(`/api/projects/${projectId}/wbs/tree`);
    const data = await res.json();
    setTree(data);
  }
  const handleAdd = (parentId = null) => { setEditNode({ parent_id: parentId }); setShowModal(true); };
  const handleEdit = (node) => { setEditNode(node); setShowModal(true); };
  const save = async (data) => {
    await fetch(`/api/projects/${projectId}/wbs`, {
      method: 'POST', headers: { 'Content-Type': 'application/json' }, body: JSON.stringify(data)
    });
    setShowModal(false); setEditNode(null);
    fetchTree();
  };
  const renderNode = (n, lvl = 0) => (
    <div key={n.id || Math.random()} style={{ marginLeft: lvl * 12, padding: 8, borderLeft: '1px solid #eee' }}>
      <div style={{ display: 'flex', justifyContent: 'space-between' }}>
        <div>
          <strong>{n.name}</strong> {n.is_milestone && <span style={{ color: 'red' }}>[里程碑]</span>}
          <div style={{ fontSize: 12, color: '#666' }}>{n.planned_start || '-'} ~ {n.planned_end || '-'} • 负责: {n.responsible_user_id || '-'}</div>
        </div>
        <div>
          <button onClick={() => handleAdd(n.id)}>添加子节点</button>
          <button onClick={() => handleEdit(n)}>编辑</button>
        </div>
      </div>
      {n.children && n.children.map(c => renderNode(c, lvl + 1))}
    </div>
  );
  return (
    <div>
      <button onClick={() => handleAdd(null)}>新增根节点</button>
      <div style={{ marginTop: 12 }}>{tree.map(n => renderNode(n))}</div>
      {showModal && <EditModal node={editNode} onClose={() => setShowModal(false)} onSave={save} />}
    </div>
  );
}
function EditModal({ node, onClose, onSave }) {
  const [form, setForm] = useState(node || {});
  useEffect(() => setForm(node || {}), [node]);
  return (
    <div style={{ position: 'fixed', left: 20, top: 20, background: '#fff', padding: 12, border: '1px solid #ccc', zIndex: 999 }}>
      <div>名称：<input value={form.name || ''} onChange={e => setForm({ ...form, name: e.target.value })} /></div>
      <div>开始：<input type="date" value={form.planned_start || ''} onChange={e => setForm({ ...form, planned_start: e.target.value })} /></div>
      <div>结束：<input type="date" value={form.planned_end || ''} onChange={e => setForm({ ...form, planned_end: e.target.value })} /></div>
      <div>工期（天）：<input type="number" value={form.duration || ''} onChange={e => setForm({ ...form, duration: Number(e.target.value) })} /></div>
      <div style={{ marginTop: 8 }}>
        <button onClick={() => onSave(form)}>保存</button> <button onClick={onClose}>取消</button>
      </div>
    </div>
  );
}

十二、FAQ

问1：WBS 应该拆到第几层合适？

答：没有固定公式，但实务里推荐 4 到 6 层较为平衡。太少（比如只有项目-阶段两层）会让执行层拿不到可操作的任务细节，责任与验收标准不明确；太细（超过 6 层）又会带来大量管理成本与沟通开销。实际判断标准是：一个节点是否能够被单个班组/个人在短期内（几天到两周）独立完成并能被验收？如果不能，就继续拆分。系统上要允许灵活拆分，但通过模板、默认粒度和培训来统一团队习惯，避免有人把任务拆得过细或过粗。最终目标是“能落地执行并便于统计”。

问2：变更频繁怎么避免历史混乱？

答：变更不可避免，但要把变更制度化：每次对计划、工期、责任人、预算等关键字段的修改都应走变更单（Change Request）。变更单里要包含变更原因、影响评估（对工期、成本、里程碑的影响）和审批链。审批通过后系统把当前树生成一个新版本快照（snapshot），并把变更记录写入审计日志。对小幅度、现场的临时调整可以考虑“快速签收模式”但也必须记录基本信息。通过版本+变更单+审计日志，你可以在需要时回溯任意时间点的计划，做到既灵活又可控，避免口头变更带来的责任模糊与历史混乱。

问3：如何把 WBS 与采购/人员/财务系统联动？

答：核心原则是“事件驱动、以节点为最小业务单元”。在每个 WBS 节点上保留必要的接口字段（例如 requires_materials, estimated_cost, responsible_team_id, linked_contract_id）。当节点进入某个阶段（如“准备-采购”），系统发出事件（WBS_NODE_REQUIRE_PURCHASE），由消息队列派发到采购系统生成采购需求；人员计划同样可生成排班或考勤工单；财务可以在节点完成或按阶段结算时触发成本摊销事件。实现方式推荐用异步消息队列（Redis/Bull、RabbitMQ、Kafka），避免同步强依赖，提高系统容错和可扩展性。接口应约定清晰的数据契约（payload 字段），并做好幂等处理与重试策略。

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

软件开发

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

软件开发

登录后参与评论

0 条评论

热度
