一、引言

在计算机科学领域，数据库设计是构建高效、可靠信息系统的核心环节。无论是企业管理系统还是电子商务平台，都离不开精心设计的数据库。《数据库实验》实验四作为数据库课程的重要组成部分，旨在通过实践操作，帮助学生掌握数据库设计的基本方法与工具使用。

如何通过《数据库实验》实验四掌握数据库设计的基本方法与工具？这一问题不仅涉及到理论知识的掌握，还需要通过实际应用来加深理解。对于初学者来说，数据库设计往往显得复杂且难以入手。

本文三桥君将通过分析《数据库实验》实验四的内容，帮助读者掌握数据库设计的基本步骤与工具使用。从数据库需求分析到概念结构设计，从逻辑结构设计到物理结构设计，再到数据库模式SQL语句生成，读者将能够全面了解数据库设计的各个环节，从而提高数据库设计的效率与质量。

二、数据库设计的基本方法

数据库设计的基本步骤

数据库设计通常包括以下几个基本步骤：概念结构设计、逻辑结构设计、物理结构设计以及数据库模式SQL语句生成。每个步骤都有其特定的目标与方法。

概念结构设计

• • 目标：明确数据库的实体与关系，绘制实体-关系图（ER图）。
• • 方法：通过需求分析，识别实体、属性与关系，绘制ER图。

逻辑结构设计

• • 目标：将概念结构转化为关系模式，进行规范化处理。
• • 方法：根据ER图，定义表结构与字段，进行关系模式的规范化。

物理结构设计

• • 目标：设计数据库的存储结构与索引，优化数据库性能。
• • 方法：根据逻辑结构，设计存储结构与索引，进行性能优化。

数据库模式SQL语句生成

• • 目标：编写SQL语句，创建与初始化数据库。
• • 方法：根据物理结构，编写SQL语句，创建表、索引等数据库对象。

数据库设计工具

在数据库设计过程中，使用合适的工具可以显著提高设计效率。PowerDesigner作为一款功能强大的数据库设计工具，广泛应用于数据库设计领域。

PowerDesigner的基本功能

• • ER图绘制：支持实体、属性与关系的定义与绘制。
• • 关系模式生成：根据ER图自动生成关系模式。
• • SQL语句生成：根据关系模式自动生成SQL语句。

使用PowerDesigner进行数据库设计

1. 1. 创建项目：在PowerDesigner中创建新的数据库项目。
2. 2. 绘制ER图：根据需求分析，绘制ER图。
3. 3. 生成关系模式：根据ER图生成关系模式。
4. 4. 生成SQL语句：根据关系模式生成SQL语句，创建与初始化数据库。

三、采购、销售和客户管理应用数据库设计

数据库需求分析

在采购、销售和客户管理应用中，数据库需要管理供应商、零件、客户订单等信息。通过需求分析，明确数据库的实体与关系。

供应商、零件、客户订单的关系

• • 供应商：提供零件的企业或个人。
• • 零件：供应商提供的产品或服务。
• • 客户订单：客户对零件的需求与购买记录。

客户与供应商的国家与地区划分

• • 客户：根据国家与地区划分，便于管理与分析。
• • 供应商：根据国家与地区划分，便于管理与分析。

数据库概念结构设计

在概念结构设计阶段，通过绘制ER图，明确数据库的实体与关系。

实体-关系图（ER图）的绘制

• • 实体：供应商、零件、客户订单。
• • 属性：供应商名称、零件编号、订单日期等。
• • 关系：供应商与零件之间的供应关系，客户与订单之间的购买关系。

实体与关系的定义

1. 1. 供应商：包含供应商编号、名称、国家与地区等属性。
2. 2. 零件：包含零件编号、名称、价格等属性。
3. 3. 客户订单：包含订单编号、客户编号、订单日期等属性。

数据库逻辑结构设计

在逻辑结构设计阶段，将概念结构转化为关系模式，进行规范化处理。

关系模式的规范化

• • 第一范式（1NF）：确保每个字段都是原子的，不可再分。
• • 第二范式（2NF）：确保每个非主键字段完全依赖于主键。
• • 第三范式（3NF）：确保每个非主键字段不依赖于其他非主键字段。

表结构与字段的定义

1. 1. 供应商表：包含供应商编号、名称、国家与地区等字段。
2. 2. 零件表：包含零件编号、名称、价格等字段。
3. 3. 客户订单表：包含订单编号、客户编号、订单日期等字段。

数据库物理结构设计

在物理结构设计阶段，设计数据库的存储结构与索引，优化数据库性能。

存储结构与索引的设计

• • 存储结构：根据数据量与应用需求，选择合适的存储引擎。
• • 索引：在常用查询字段上创建索引，提高查询效率。

数据库性能优化

1. 1. 分区表：根据业务需求，对表进行分区，提高查询效率。
2. 2. 缓存机制：使用缓存机制，减少数据库访问次数。
3. 3. 查询优化：优化SQL语句，减少查询时间。

数据库模式SQL语句生成

在数据库模式SQL语句生成阶段，编写SQL语句，创建与初始化数据库。

SQL语句的编写与优化

1. 1. 创建表：编写CREATE TABLE语句，创建供应商表、零件表、客户订单表。
2. 2. 创建索引：编写CREATE INDEX语句，在常用查询字段上创建索引。
3. 3. 插入数据：编写INSERT语句，初始化数据库数据。

数据库的创建与初始化

1. 1. 创建数据库：编写CREATE DATABASE语句，创建数据库。
2. 2. 创建表：编写CREATE TABLE语句，创建供应商表、零件表、客户订单表。
3. 3. 插入数据：编写INSERT语句，初始化数据库数据。

四、实验结果与分析

概念结构设计结果

在概念结构设计阶段，我们绘制了采购、销售和客户管理应用的ER图。通过ER图，可以清晰地看到供应商、零件、客户订单之间的实体与关系。

ER图的展示与分析

• • 供应商：包含供应商编号、名称、国家与地区等属性。
• • 零件：包含零件编号、名称、价格等属性。
• • 客户订单：包含订单编号、客户编号、订单日期等属性。

实体与关系的定义

1. 1. 供应商与零件：供应商与零件之间存在供应关系，一个供应商可以提供多种零件。
2. 2. 客户与订单：客户与订单之间存在购买关系，一个客户可以下多个订单。

逻辑结构设计结果

在逻辑结构设计阶段，我们将概念结构转化为关系模式，并进行了规范化处理。

关系模式的展示与分析

1. 1. 供应商表：包含供应商编号、名称、国家与地区等字段。
2. 2. 零件表：包含零件编号、名称、价格等字段。
3. 3. 客户订单表：包含订单编号、客户编号、订单日期等字段。

表结构与字段的定义

• • 供应商表：供应商编号（主键）、名称、国家与地区。
• • 零件表：零件编号（主键）、名称、价格。
• • 客户订单表：订单编号（主键）、客户编号、订单日期。

物理结构设计结果

在物理结构设计阶段，我们设计了数据库的存储结构与索引，并进行了性能优化。

存储结构与索引的展示与分析

1. 1. 存储结构：选择了InnoDB存储引擎，支持事务处理与行级锁定。
2. 2. 索引：在供应商表的供应商编号、零件表的零件编号、客户订单表的订单编号上创建了主键索引。

数据库性能优化

1. 1. 分区表：根据订单日期对客户订单表进行了分区，提高了查询效率。
2. 2. 缓存机制：使用Redis缓存了常用查询结果，减少了数据库访问次数。
3. 3. 查询优化：通过EXPLAIN分析SQL语句，优化了查询计划。

数据库模式SQL语句生成结果

在数据库模式SQL语句生成阶段，我们编写了SQL语句，创建与初始化了数据库。

SQL语句的展示与分析

1. 创建表：

CREATE TABLE supplier (
    supplier_id INT PRIMARY KEY,
    name VARCHAR(255),
    country VARCHAR(255)
);
CREATE TABLE part (
    part_id INT PRIMARY KEY,
    name VARCHAR(255),
    price DECIMAL(10, 2)
);
CREATE TABLE customer_order (
    order_id INT PRIMARY KEY,
    customer_id INT,
    order_date DATE
);

2. 创建索引：

CREATE INDEX idx_supplier_id ON supplier(supplier_id);
CREATE INDEX idx_part_id ON part(part_id);
CREATE INDEX idx_order_id ON customer_order(order_id);

3. 插入数据：

INSERT INTO supplier (supplier_id, name, country) VALUES (1, 'Supplier A', 'USA');
INSERT INTO part (part_id, name, price) VALUES (1, 'Part A', 10.50);
INSERT INTO customer_order (order_id, customer_id, order_date) VALUES (1, 1, '2023-01-01');

数据库的创建与初始化

1. 创建数据库：

CREATE DATABASE procurement_sales_customer_management;

2. 创建表：如上述SQL语句所示。

3. 插入数据：如上述SQL语句所示。

五、实践演示

摘要：微信搜索【三桥君】

数据库课程是需要做些相关知识点的数据库实验报告的，三桥君根据自己所学所做的数据库实验，特地重新整理成教程。这些教程一共有6份，收录到《数据库实验》专栏了。

一、 实验目的

掌握数据库设计基本方法及数据库设计工具。

二、 实验内容

掌握数据库设计基本步骤，包括数据库概念结构设计、逻辑结构设计、物理结构设计，数据库模式SQL语句生成。能够使用数据库设计工具进行数据库设计。

三、 实验数据

设计一个采购、销售和客户管理应用数据库。其中,一个供应商可以供应多种零件,一种零件也可以有多个供应商。一个客户订单可以订购多种供应商供应的零件。客户和供应商都分属不同的国家,而国家按世界五大洲八大洋划分地区。请利用 PowerDesigner数据库设计工具设计该数据库。

PowerDesigner破解软件和中文包可以到公众号【三桥君】回复【PD】领取。

四、实验结果

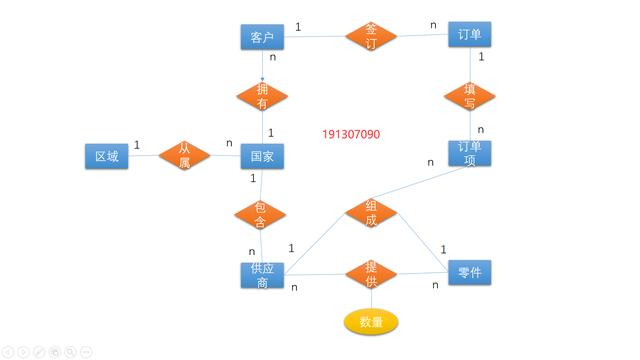

（一）概念结构设计

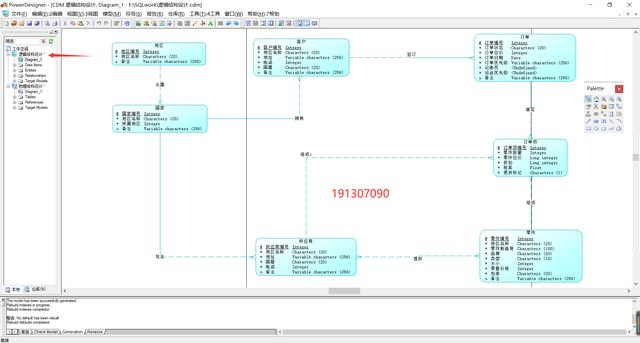

（二）逻辑结构设计

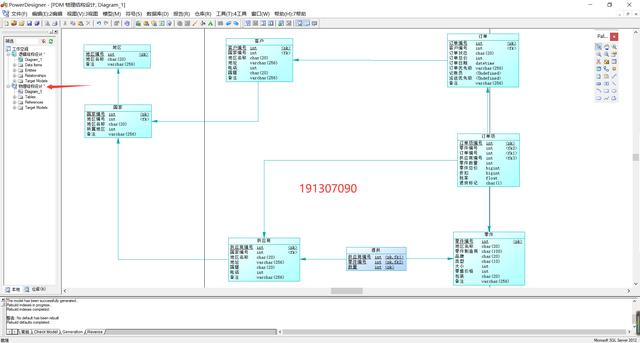

（三）物理结构设计

（四）数据库模式SQL语句生成

结构设计的源码和供应管理系统的数据库源码可以到VX【三桥君】回复【数据库实验四】领取。

六、总结

通过《数据库实验》实验四，我们掌握了数据库设计的基本方法与工具使用。从数据库需求分析到概念结构设计，从逻辑结构设计到物理结构设计，再到数据库模式SQL语句生成，我们全面了解了数据库设计的各个环节。

在实际数据库设计过程中，应注重以下几点：

1. 1. 需求分析：明确数据库的需求与目标。
2. 2. 概念结构设计：绘制清晰的ER图，定义实体与关系。
3. 3. 逻辑结构设计：进行关系模式的规范化，定义表结构与字段。
4. 4. 物理结构设计：设计合理的存储结构与索引，优化数据库性能。
5. 5. SQL语句生成：编写高效、可维护的SQL语句，创建与初始化数据库。

通过以上方法，读者将能够提升数据库设计能力，从而在实际应用中构建高效、可靠的信息系统。
