[MYSQL] 加密的binlog应该怎么解析?

导读

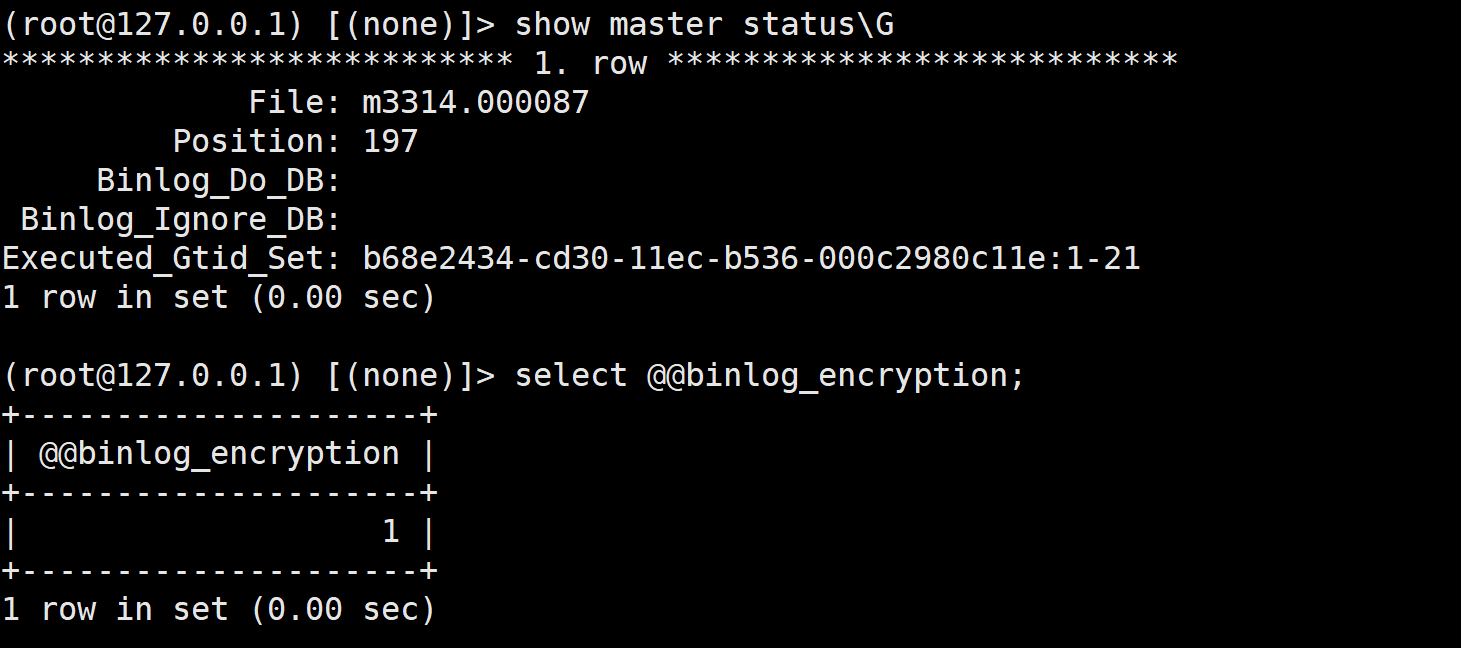

可能会有极少数的环境会对binlog进行加密, mysql在8.0.14的时候, mysql支持对binlog/relay-log进行加密, 只需要设置参数binlog_encryption为ON就行, 非常的简单.

问题来了, 应该怎么解析呢?

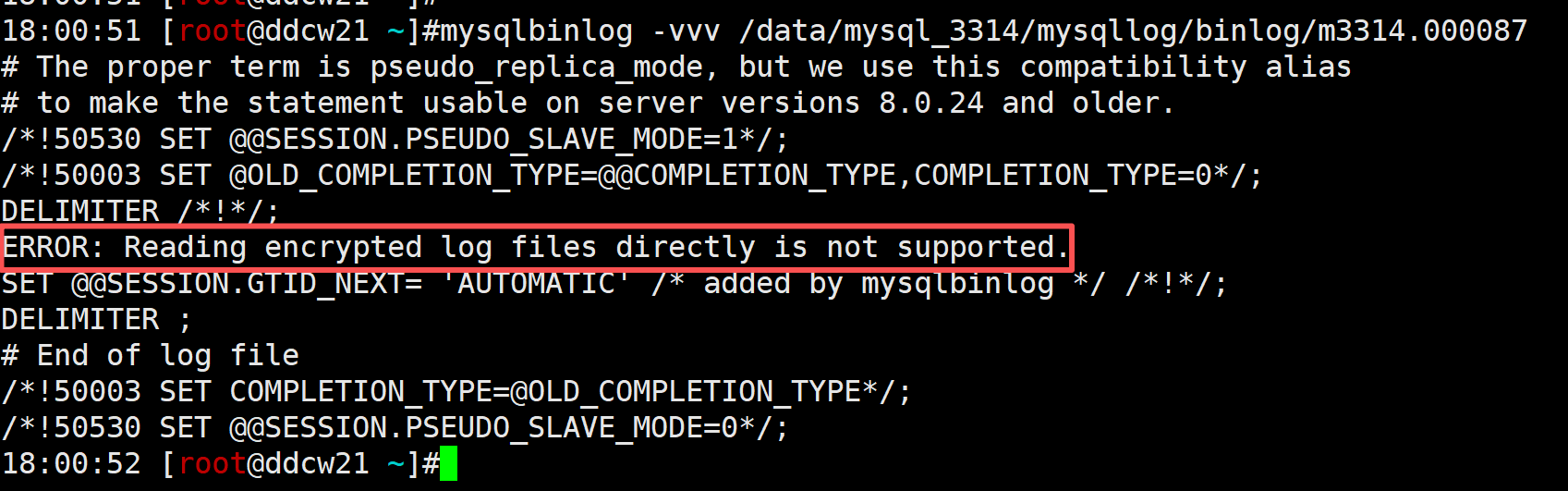

直接使用mysqlbinlog命令解析的话, 会报错ERROR: Reading encrypted log files directly is not supported.

我们查询官网发现, 还是使用的keyring插件方式, 诶, 之前我们不是有解析过kering加密的ibd文件的么, 那这原理应该差不多的.

实际上当时解析keyring file就是参考的人家解析keyring binlog的脚本... 地址:https://mysql.wisborg.dk/2019/01/28/automatic-decryption-of-mysql-binary-logs-using-python/

binlog加密结构

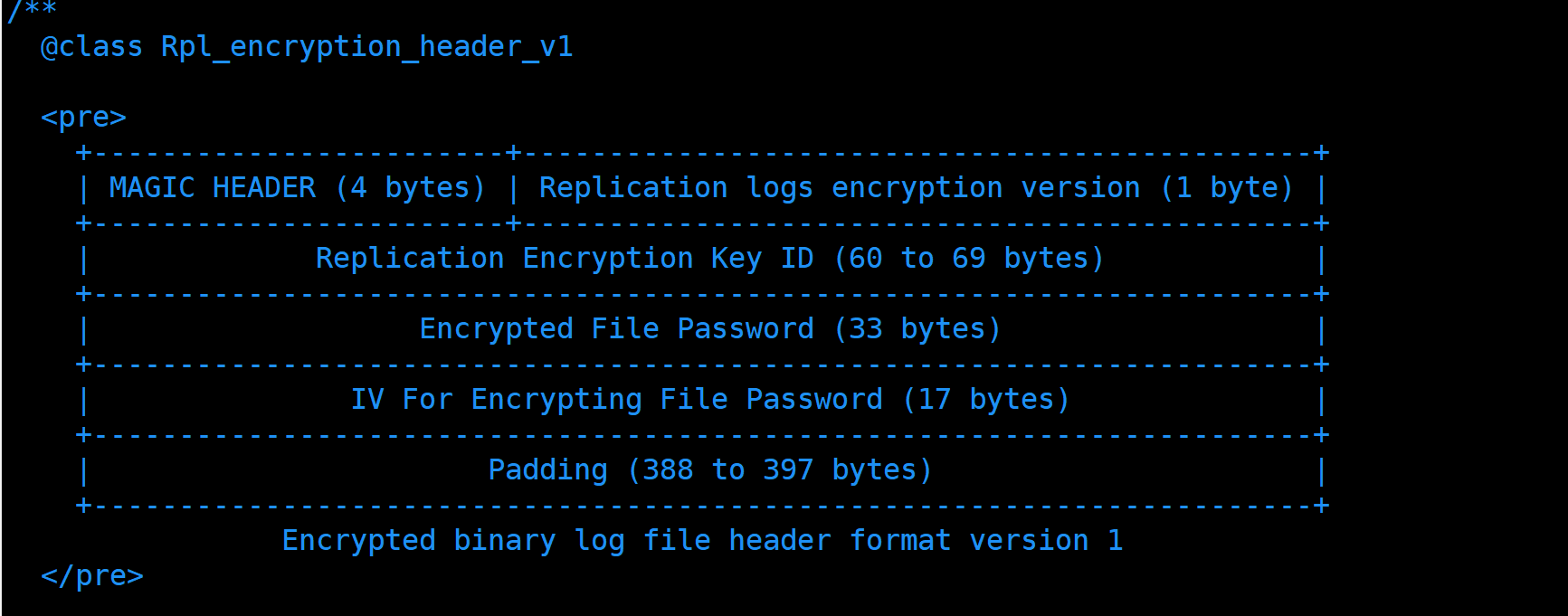

我们先来看看binlog加密之后的结构吧. mysql源码(sql/rpl_log_encryption.h)里面就有相关的文档:

希望国产数据库也能有这么全的文档

MAGIC HEADER: 如果是加密的,则为b'\xfdbin', 未加密的则为:b'\xfebin'

Replication logs encryption version : 固定值为为b'\x01'

Replication Encryption Key ID: 使用1字节的flag:b'\x01', 1字节的b':'表示长度为58, 然后跟上实际长度为58字节的keyid. 一共60字节

Encrypted File Password: 使用1字节的flag:b'\x02', 32字节的password(enc)

IV For Encrypting File Password : 使用1字节的falg:b'\x03', 16字节的iv

Padding: 剩下的就是填充字符(b'\x00'), 使其一共占用512字节.

剩下的当然就是加密了的数据了.

相关的定义如下:

  static const char *KEY_TYPE;
  static const int KEY_LENGTH = 32;
  static const int HEADER_SIZE = 512;
  static const int IV_FIELD_SIZE = 16;
  static const int PASSWORD_FIELD_SIZE = 32;

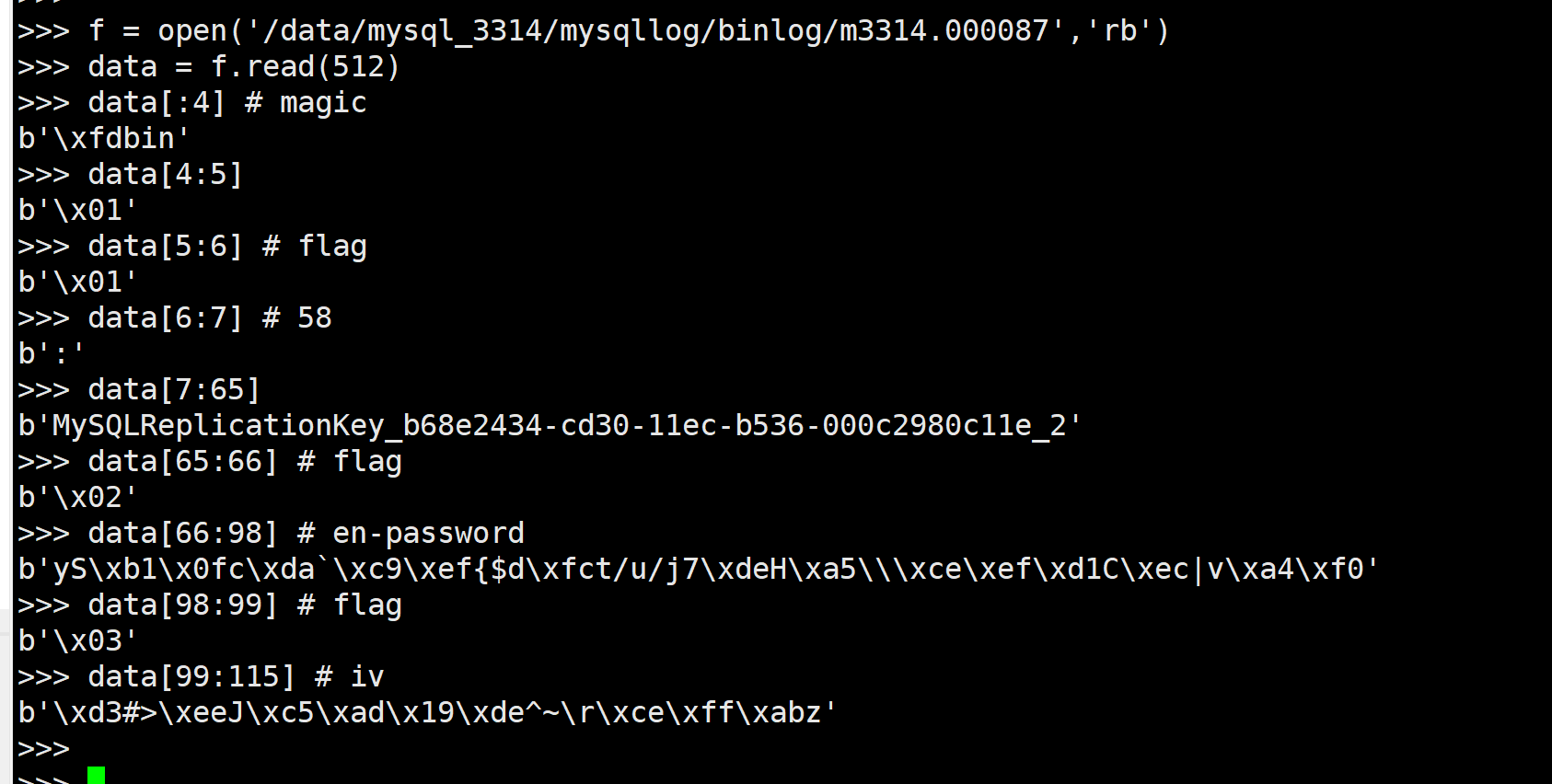

当然, 我们可以使用如下python代码简单查看:

f = open('/data/mysql_3314/mysqllog/binlog/m3314.000087','rb')
data = f.read(512)
data[:4] # magic
data[4:5]
data[5:6] # flag
data[6:7] # 58
data[7:65]
data[65:66] # flag
data[66:98] # en-password
data[98:99] # flag
data[99:115] # iv

ibd里面的keyring加密信息也是115字节, 真TM的巧呢

binlog的解密过程

加密之后的binlog也不算复杂, 毕竟之前ibd的加密也和这类似, 都是记录key和iv之类的信息.

然后我们来看看是怎么个解密的.

1. 解析keyring file文件,获取keyid对应的字典信息, 大概如下样子:{'MySQLReplicationKey_b68e2434-cd30-11ec-b536-000c2980c11e_2': {'key': b'\xfb\xa9\x12\xf9X\xbe\xdc\xea\x95\x94\x01\x98\xaa\xea\xd3\xbf2R\x97#\x84\x08\xe7\x07\x14!V\x15{\x18\xb2\xb4', 'key_type': 'AES'}, 'MySQLReplicationKey_b68e2434-cd30-11ec-b536-000c2980c11e': {'key': b'\x02\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00', 'key_type': 'AES'}, 'MySQLReplicationKey_b68e2434-cd30-11ec-b536-000c2980c11e_last_purged': {'key': b'\x01\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00', 'key_type': 'AES'}, 'INNODBKey-b68e2434-cd30-11ec-b536-000c2980c11e-1': {'key': b'\x8b\x87\xa2z\x18\x92\x11\xb9\xa9\xae\xa84\x87\x98\xb2\x11\xe7\x1e\x9dB7\xd6\x94?\x80\xb5\xeb\x0e\xb8\xcbr\xf9', 'key_type': 'AES'}}
2. 获取binlog文件的keyid
3. 根据上一步的keyid去keyring file中获取相关的key
4. 获取binlog文件的encrypted_password
5. 获取binlog文件的iv
6. 根据key和iv使用cbc解析encrypted_password得到password
7. 根据password生成key和iv
8. 根据key和iv使用ctr解析实际的binlog数据

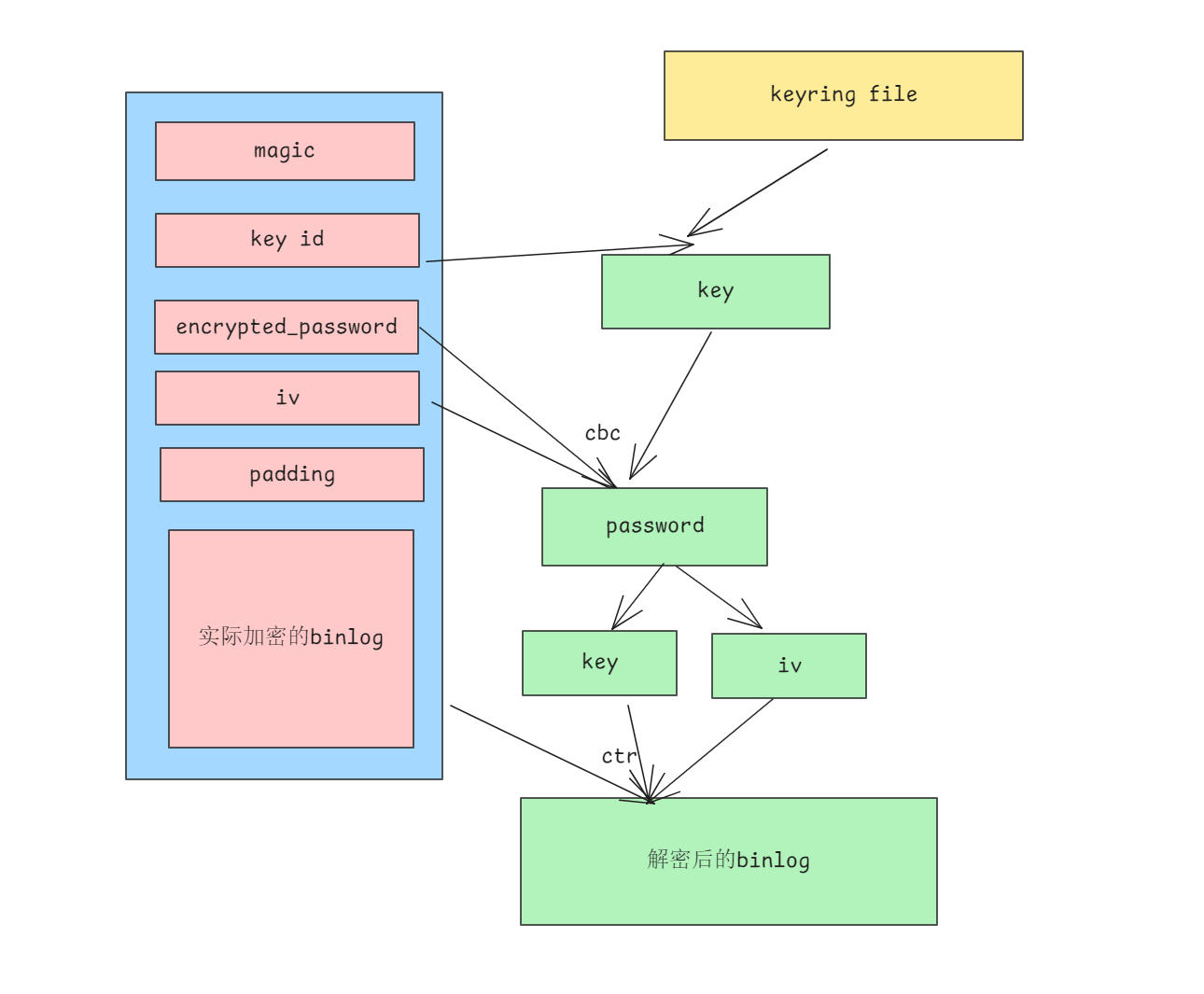

流程就是这么个流程. 我们画个图来表示吧(省略部分flag)

验证

解密过程涉及到的cbc算法,我们之前有讲过,能使用现成的代码; 但是ctr算法我们还没得现成的算法, 故直接使用Jesper Krogh的代码来演示(下载地址:https://mysql.wisborg.dk/wp-content/uploads/2019/01/binlog_decrypt.zip):

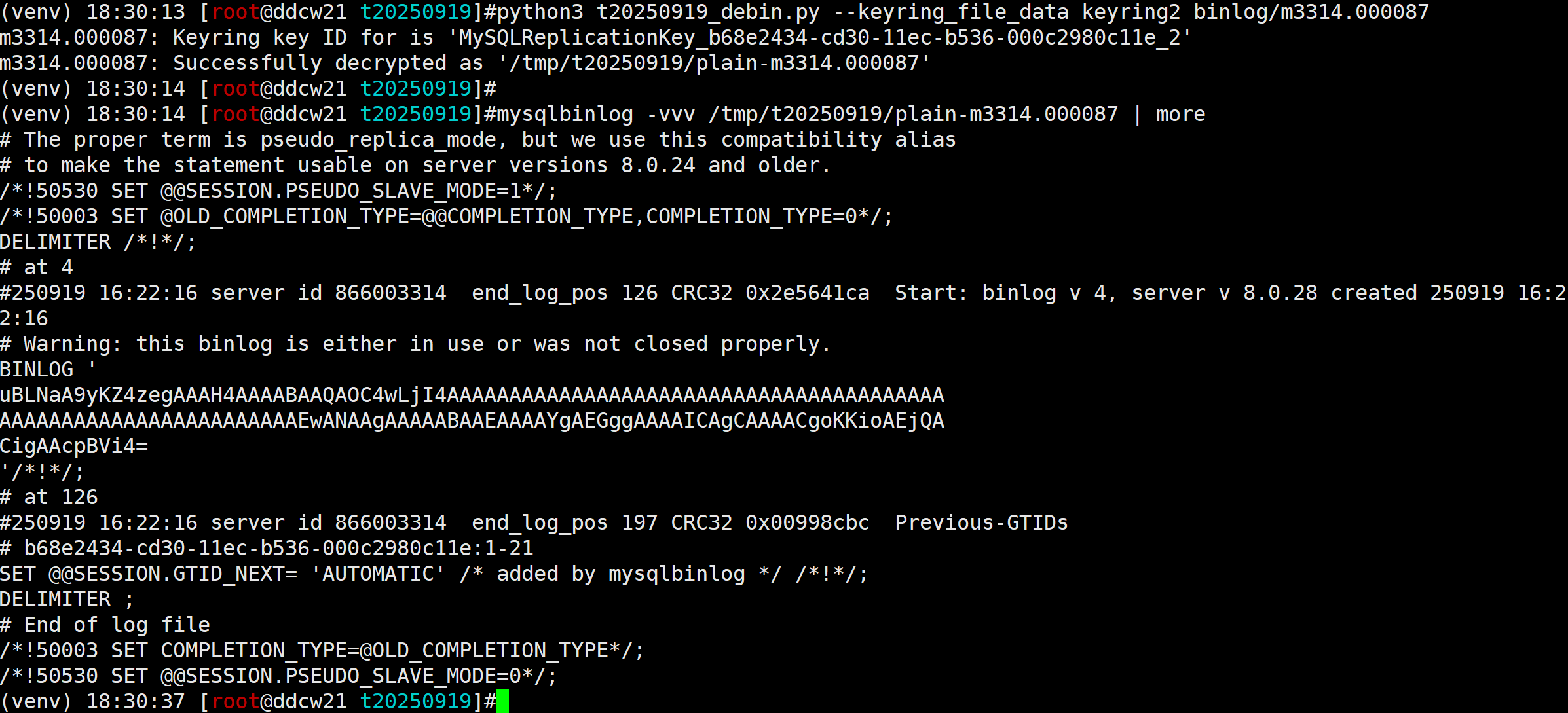

python3 t20250919_debin.py --keyring_file_data keyring2 binlog/m3314.000087

我测试的binlog没有数据,只有header信息

总结

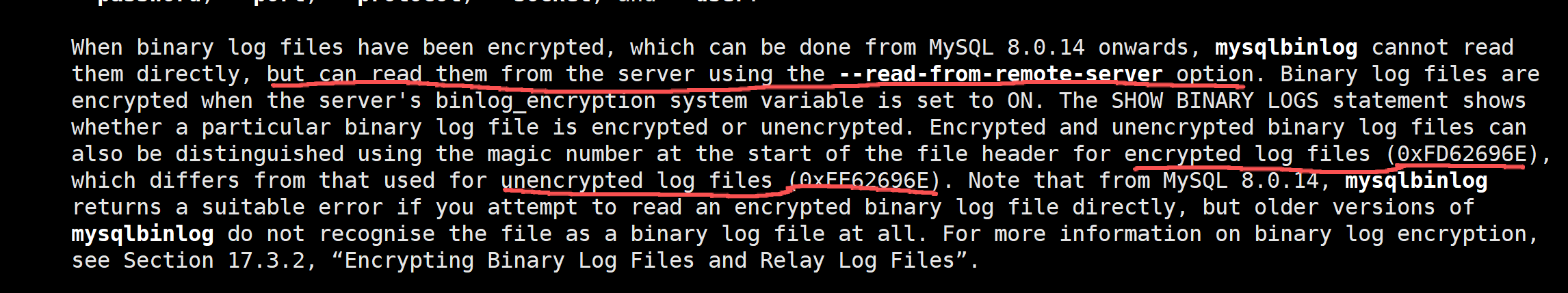

使用加密的binlog的情况是很少的, 但遇到了也不要慌, 可以使用本文提到的脚本; 或者 man mysqlbinlog中还有一种方法: 就是使用mysql自己去解析,然后把解析后的event发送给mysqlbinlog客户端.
