长晶科技BZT52C15与BZT52C15S稳压二极管参数对比与应用指南

在电子电路设计中，稳压二极管是保护敏感元件和提供稳定参考电压的关键器件。长晶科技（CJ）推出的BZT52C15与 BZT52C15S稳压二极管以其稳定性和通用性，在消费电子、工业控制等领域广泛应用。本文将从参数对比及应用场景维度，剖析这两款型号的异同，为选型提供参考。

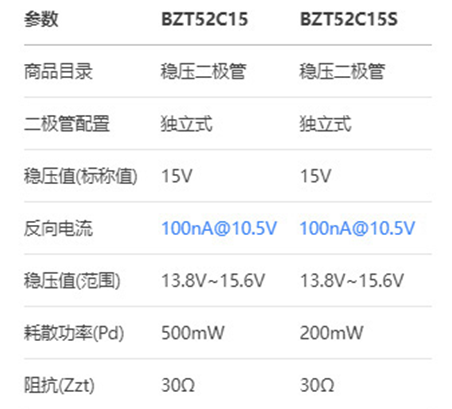

详细参数对比与解析：

（一）电气性能参数

1. 稳压特性

• 标称稳压值（VZ）：均为15V，稳压范围一致（13.8V~15.6V），满足±8%的容差要求。
• 测试电流（IZT）：均在 5mA 条件下测试，典型动态阻抗（ZZT）为 30Ω，表明两者在稳压精度与动态响应上表现一致。
• 反向漏电流（IR）：BZT52C15 在 10.5V 反向电压下漏电流为 100nA，BZT52C15S在相同电压下漏电流为 1.0μA，前者漏电流控制更优。

2. 功率与热管理

• 耗散功率差异：BZT52C15 的 500mW 功率承载能力是 BZT52C15S（200mW）的 2.5 倍，对应热阻更低（250℃/W vs 625℃/W），意味着前者在相同功耗下结温上升更缓慢，适合持续功率较高的场景。
• 温度范围：两者工作结温与存储温度均为 - 55℃~+150℃，具备宽温适应性。

3. 正向特性

• 正向电压（VF）：在 10mA 正向电流下，VF 均为 0.9V，正向导通损耗一致。

（二）封装与物理特性

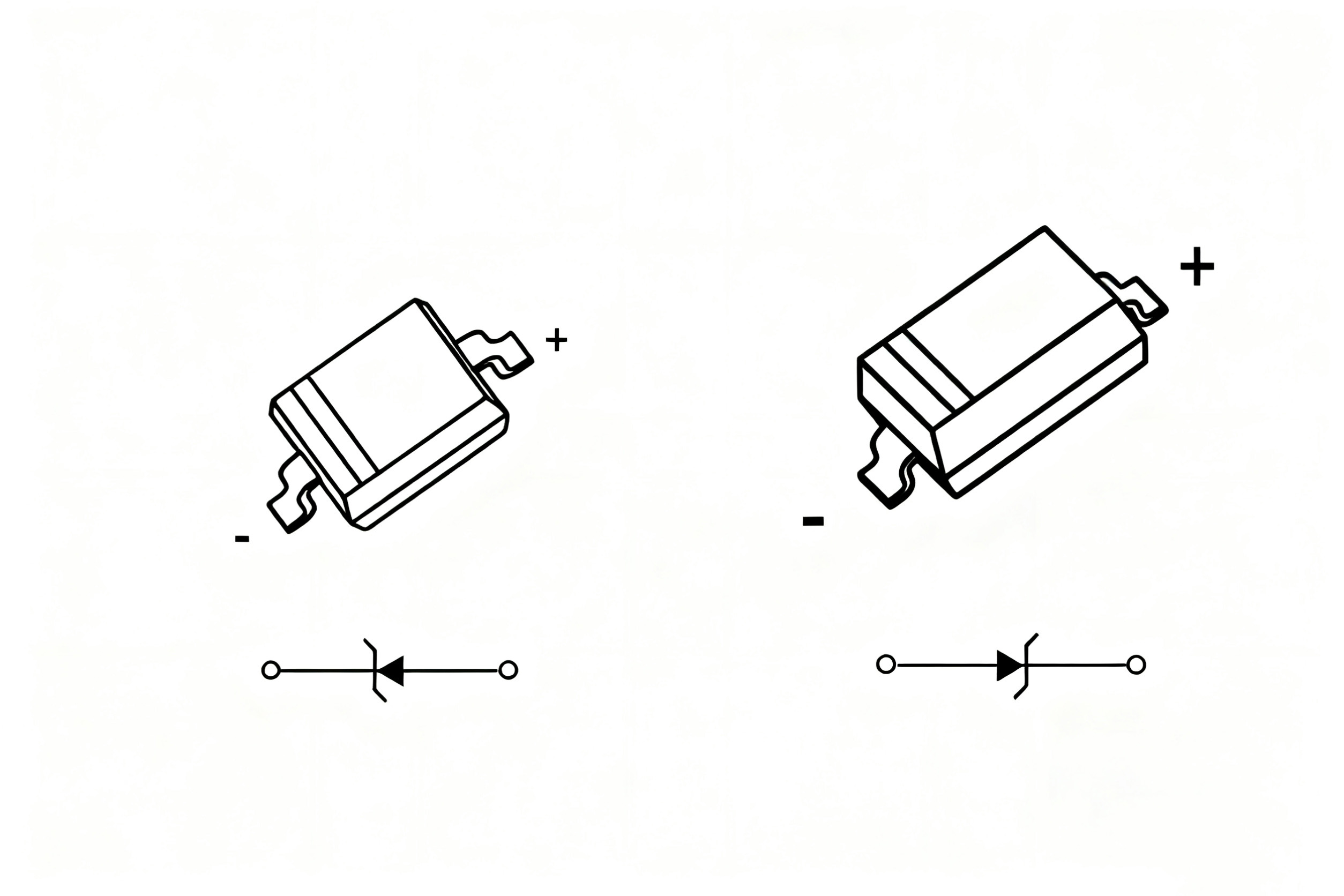

封装类型：BZT52C15 采用 SOD-123 封装，BZT52C15S 采用 SOD-323 封装，后者尺寸更小巧。

包装运输：均采用 7 英寸胶带卷盘包装，每卷 3000 颗，支持自动化上料。

（三）温度特性与可靠性

• 温度系数：均为 - 3.5mV/℃，温度升高时稳压值线性下降。
• 功率降额：BZT52C15 按 250℃/W 降额，BZT52C15S 按 625℃/W 降额，后者降额速率更快。

添加描述

典型应用场景：

1. BZT52C15（SOD-123，500mW）适用场景：

• 工业控制板的电源稳压环节，如 PLC 模块、传感器供电电路
• 汽车电子中的 DC-DC 转换器后级稳压，应对发动机舱的高温环境
• 消费电子适配器的过压保护电路，需长期稳定工作的场景

2. BZT52C15S（SOD-323，200mW）适用场景：

• 手机主板的锂电池保护电路，空间紧凑且功耗较低
• 物联网传感器节点的低功耗稳压，如 NB-IoT 模块供电
• 穿戴设备的充电管理电路，适配微型 PCB 布局

长晶科技 BZT52C15 与 BZT52C15S 稳压二极管通过差异化的功率与封装设计，形成了互补矩阵。BZT52C15 以 500mW 功率与 SOD-123 封装，主攻中功率、散热条件较好的应用场景；BZT52C15S 则以 200mW 功率与超微型 SOD-323 封装，抢占高密度、小功率的市场需求。两者在稳压精度、温度适应性上保持一致，均能满足工业级应用的可靠性要求。
