[新启航]高铁制动缸缸体压缩空气传输孔孔深光学 3D 轮廓测量 - 激光频率梳 3D 轮廓技术

一、引言

高铁制动缸缸体压缩空气传输孔（直径 4-10mm，长径比 7-22，多为交叉连通孔系，工作压力 0.6-1.0MPa）是制动系统动力传输核心，孔深偏差＞3μm 或内壁台阶＞1.5μm 会导致气压损失超 0.05MPa，引发制动延迟风险。传统检测依赖气压泄漏测试与接触式量规，前者仅能判断密封性，无法量化孔深，后者受交叉孔遮挡，检测覆盖率＜65%，且易损伤精密内壁。激光频率梳 3D 轮廓技术凭借交叉孔适配与亚微米精度优势，突破传输孔检测的覆盖率与精度瓶颈，为高铁制动系统安全管控提供可靠方案。

二、检测原理与交叉孔系适配系统设计

（一）核心检测原理

依托激光频率梳 “等间隔频率梳齿” 的光频基准特性，将传输孔深与交叉轮廓测量转化为多路径光程差的精准解析。锁模飞秒脉冲经分束器形成探测光与参考光，探测光通过柔性探头深入交叉孔道聚焦于孔底，反射光随孔深及交叉节点变化产生光程差，与参考光在平衡探测器形成干涉信号。依据v_N = Nf_{\text{rep}} + f_{\text{ceo}}频率公式提取相位信息，结合交叉坐标解算重构 3D 轮廓，孔深测量精度达 0.07μm 量级。

（二）交叉孔系专用系统构建

系统采用中心波长 1064nm 飞秒激光频率梳（重复频率 220MHz），搭配直径 2.5mm 的柔性光纤探头（弯曲半径≥7mm），适配交叉孔道探测。通过五轴联动平台驱动实现 0.05mm 步距的多路径扫描（线速度 1.0mm/s），结合 8 通道高速数据采集卡（采样率 5GS/s），单缸体全孔系检测耗时≤50s。针对铸钢（ZG230-450）孔壁特性，增设 10nm 带宽滤光片与耐磨涂层，信噪比提升 42%。

三、传输孔检测的关键技术突破

（一）交叉孔轨迹适配与遮挡消除

开发孔系拓扑识别算法，通过预扫描绘制交叉连通地图，实时调整探头导向角度（范围 ±28°），消除交叉节点遮挡。结合非球面聚光镜组，将光斑直径压缩至 13μm，在长径比 22 的 Φ5mm 双交叉孔检测中，孔壁及交叉节点数据完整度达 99.3%，检测覆盖率提升至 100%。

（二）高压适配误差补偿

研发压力 - 频率联动校准模块，实时修正f_{\text{rep}}与f_{\text{ceo}}漂移（补偿响应时间＜0.6ms），抵消五轴运动误差与 ±2.5℃温度波动影响。实验显示，补偿后孔深测量重复性误差从 0.4μm 降至 0.11μm，交叉节点轮廓分辨率达 0.2μm。

四、精度验证与工程应用

（一）精度校准结果

以标准交叉孔量规（孔深偏差 ±0.1μm）校准，系统孔深测量误差≤±0.21μm，可清晰识别钻削加工的交叉过渡纹路（台阶 1.0μm）。与高精度三坐标测量机对比，检测一致性达 99.5%，效率较传统接触式检测提升 8 倍。

（二）实际应用案例

在某型复兴号制动缸缸体（Φ8mm 主传输孔，4 个 Φ4mm 分支交叉孔，长 90mm）检测中，成功检出 0.25μm 的孔深锥度偏差与 1.2μm 的交叉节点台阶，检测结果通过高压气密性试验验证。在批量检测中，该技术实现 100% 孔系筛查，误判率控制在 0.15% 以下，较气压测试降低 88%。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

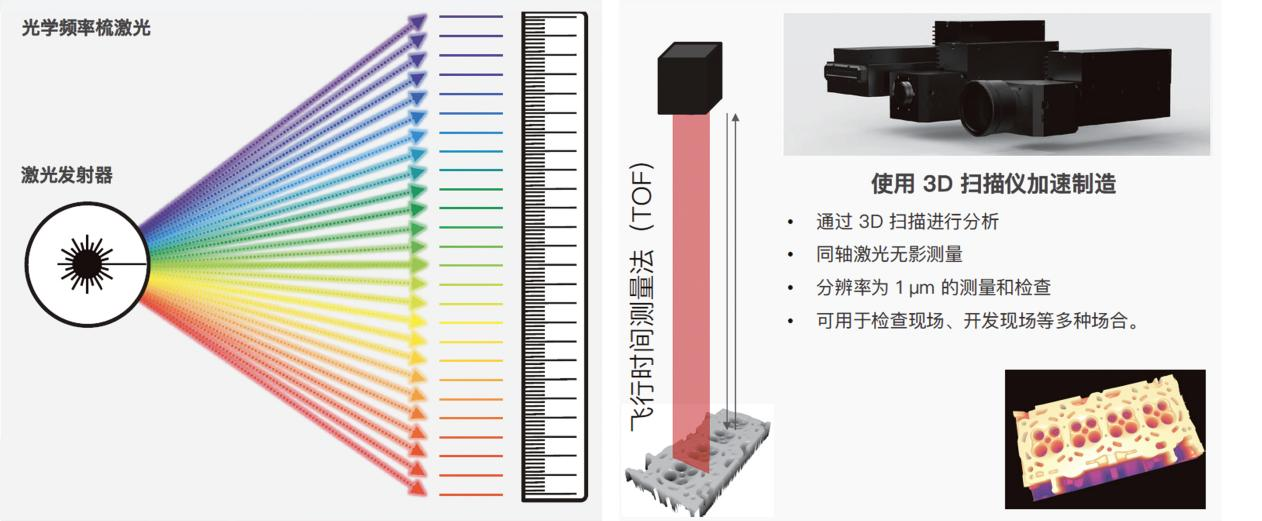

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

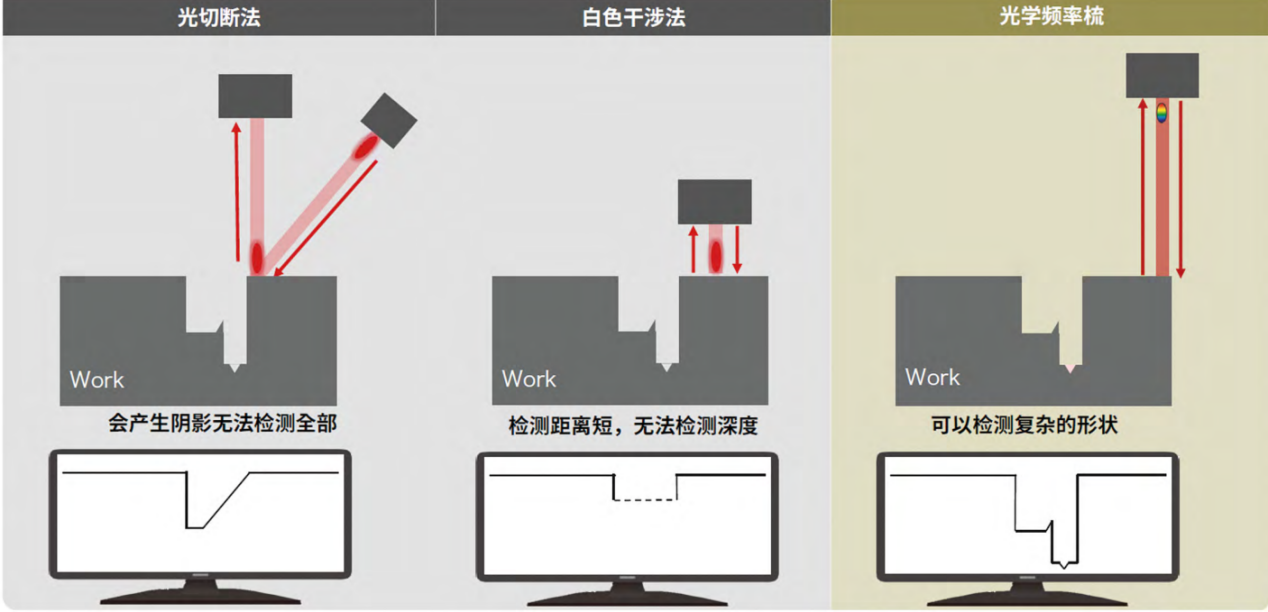

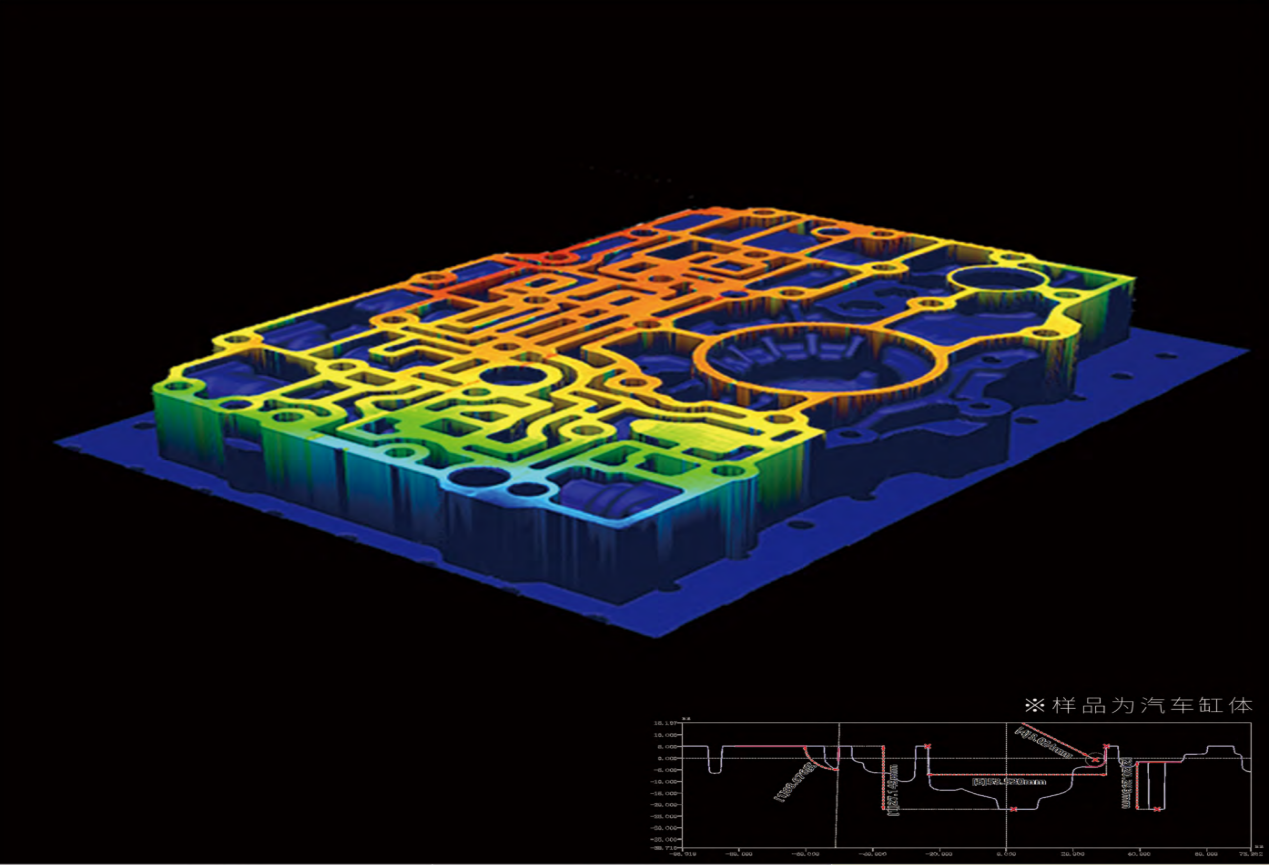

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

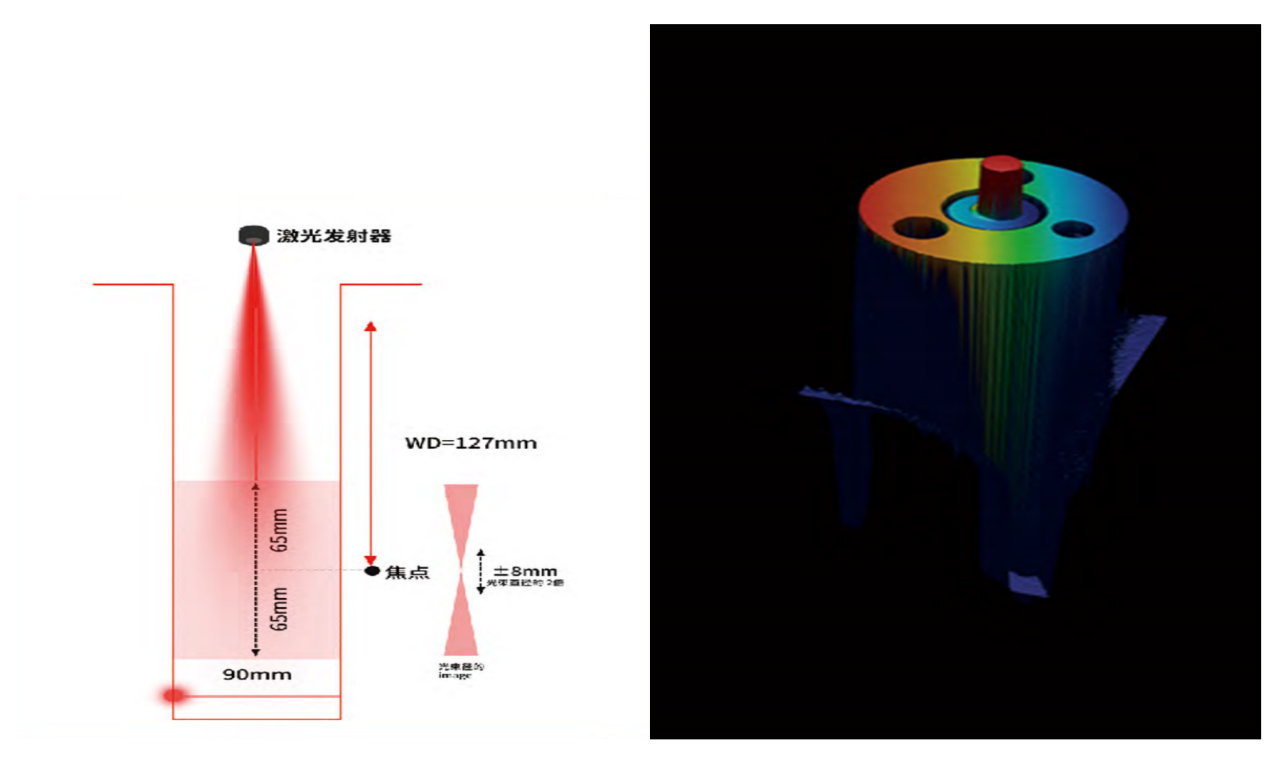

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

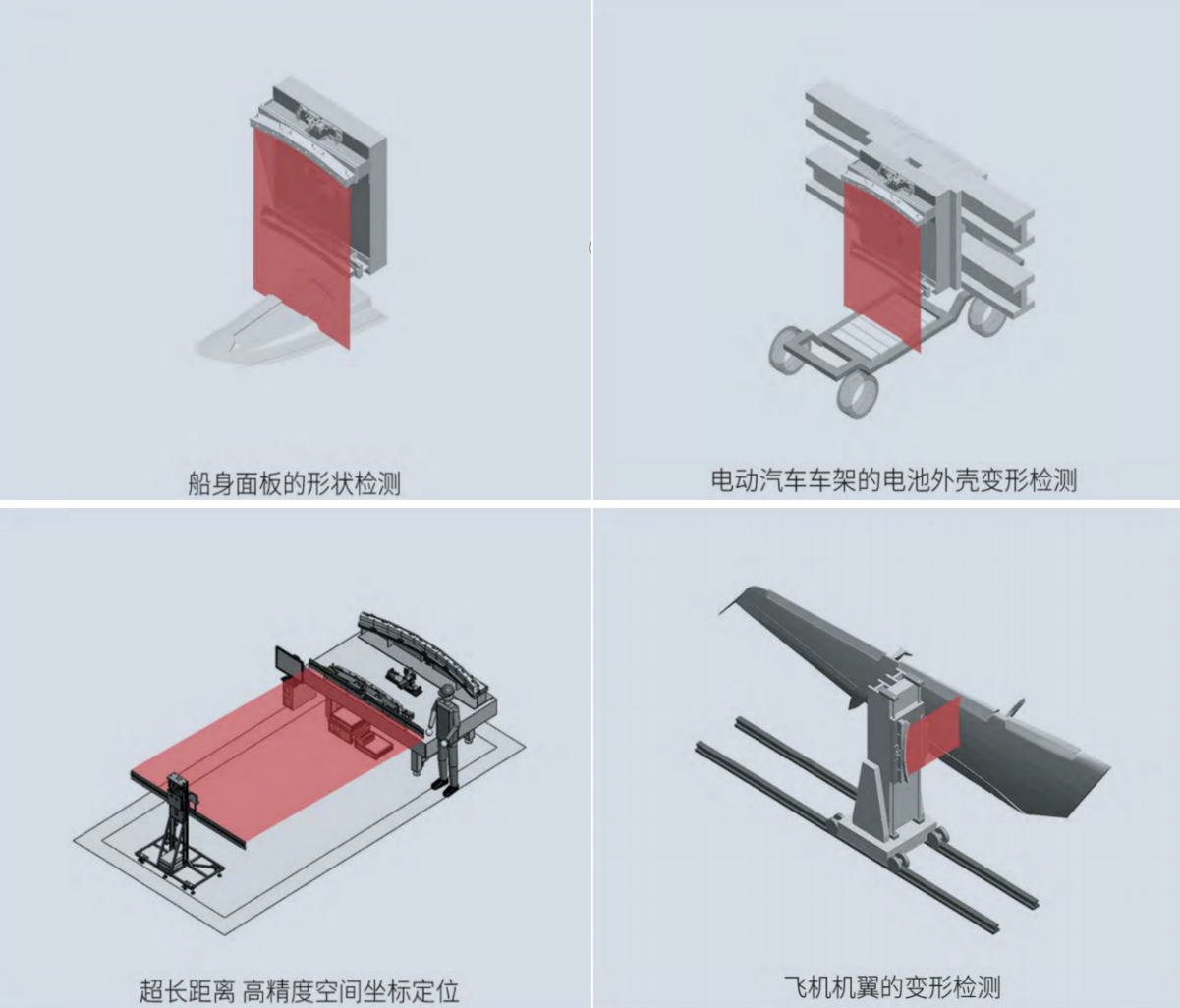

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
