使用 JSAR 搭建 3D 积木房屋：从基础到完整建筑系统

原创

Damon小智

发布于 2025-10-16 02:29:41

在空间计算时代，如何让 Web 开发者快速创建 AR 建筑应用？Rokid 的 JSAR 运行时结合 Babylon.js 和 Cannon.js，让我们可以用熟悉的 Web 技术构建真实的 3D 建筑场景。本文将详细展示如何从零开始，使用积木方式搭建一个完整的房屋系统。

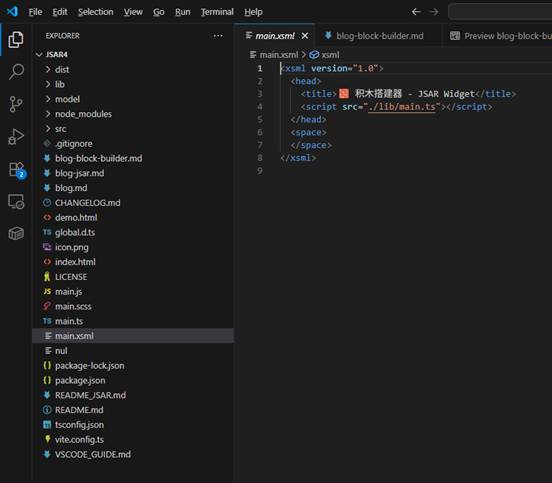

JSAR 项目结构

JSAR 项目采用简洁的文件结构，类似于 npm package：

JSAR4/ ├── package.json # 项目配置文件 ├── main.xsml # 场景描述文件 ├── main.ts # 主逻辑代码 └── icon.png # 项目图标

package.json 配置

{"name": "jsar-block-builder","displayName": "积木搭建器","version": "1.0.0","main": "main.xsml","files": ["icon.png", "main.xsml", "lib/*.ts"]}

这种标准化的配置方式让项目管理变得非常简单。

main.xsml 场景文件

XSML 是 JSAR 的场景描述语言，语法类似 HTML：

<xsml version="1.0"><head><title>积木搭建器 - JSAR Widget</title><script src="./lib/main.ts"></script></head><space></space></xsml>

简洁明了的声明式语法，<space> 元素代表 AR 空间场景。

核心开发：利用 JSAR 的 3D 能力

① 初始化场景

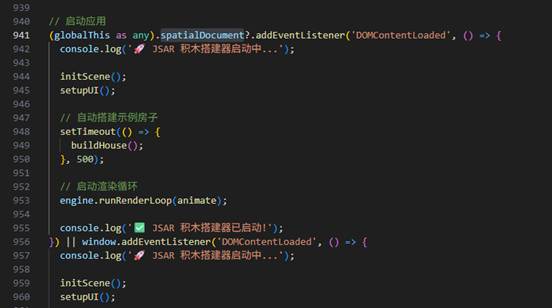

JSAR 通过 spatialDocument 全局对象提供场景访问能力：

import '@yodaos-jsar/dom'; import * as BABYLON from 'babylonjs'; import * as CANNON from 'cannon-es'; const { MeshBuilder, Vector3, Color3, StandardMaterial } = BABYLON; function initScene() { const canvas = document.querySelector('canvas') as HTMLCanvasElement; engine = new BABYLON.Engine(canvas, true, { preserveDrawingBuffer: true, stencil: true }); scene = new BABYLON.Scene(engine); scene.clearColor = new BABYLON.Color4(0.53, 0.81, 0.92, 1); }

JSAR 内置了 Babylon.js 引擎，可以直接使用其强大的 3D API。

② 相机系统

camera = new BABYLON.ArcRotateCamera( 'camera', Math.PI / 4, Math.PI / 3, 15, BABYLON.Vector3.Zero(), scene ); camera.attachControl(canvas, true); camera.lowerRadiusLimit = 5; camera.upperRadiusLimit = 30;

JSAR 自动管理相机，我们只需要设置位置和目标点即可。

③ 光照和地面

// 环境光const ambientLight = new BABYLON.HemisphericLight( 'ambient', new BABYLON.Vector3(0, 1, 0), scene ); ambientLight.intensity = 0.6; // 方向光const directionalLight = new BABYLON.DirectionalLight( 'directional', new BABYLON.Vector3(-1, -2, -1), scene ); directionalLight.intensity = 0.8; // 地面const ground = BABYLON.MeshBuilder.CreateGround( 'ground', { width: 50, height: 50 }, scene ); const groundMaterial = new BABYLON.StandardMaterial('groundMat', scene); groundMaterial.diffuseColor = BABYLON.Color3.FromHexString('#90ee90'); ground.material = groundMaterial;

通过 Babylon.js 的 MeshBuilder 创建场景基础元素非常简单直观。

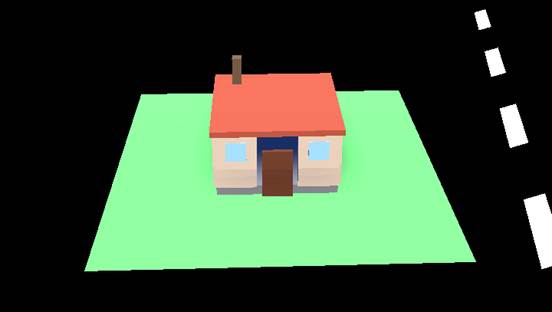

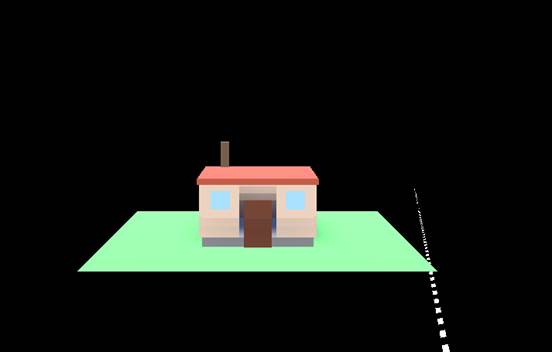

④ 房屋建模策略

房屋是一个复杂的 3D 模型，我们将其拆解为多个组件：

1. 地基系统

使用循环创建 3x3 的完整地基：

for (let x = -1.5; x <= 1.5; x += 1) { for (let z = -1.5; z <= 1.5; z += 1) { const block = createBlock( { type: 'flat', size: new BABYLON.Vector3(1, 0.2, 1), color: new BABYLON.Color3(0.6, 0.6, 0.6), name: '地基' }, new BABYLON.Vector3(x, 0.1, z) ); freezeBody(block); } }

2. 墙壁系统

四面墙使用统一的米色材质：

const wallColor = new BABYLON.Color3(0.85, 0.75, 0.65); const wallHeight = 0.8; // 后墙for (let x = -1.5; x <= 1.5; x += 1) { const block = createBlock( { type: 'wall', size: new BABYLON.Vector3(1, 1, 0.2), color: wallColor, name: '后墙' }, new BABYLON.Vector3(x, wallHeight, -1.5) ); freezeBody(block); }

3. 门窗系统

通过精确定位创建门和窗户：

// 门const door = createBlock( { type: 'door', size: new BABYLON.Vector3(0.8, 0.6, 0.1), color: new BABYLON.Color3(0.4, 0.2, 0.1), name: '门' }, new BABYLON.Vector3(0, 0.5, 1.55) ); // 窗户const windowColor = new BABYLON.Color3(0.6, 0.8, 1.0); const windowLeft = createBlock( { type: 'window', size: new BABYLON.Vector3(0.1, 0.4, 0.6), color: windowColor, name: '左窗' }, new BABYLON.Vector3(-1.55, 0.8, -0.5) );

4. 屋顶系统

使用红褐色屋顶瓦片覆盖整个房屋：

5. 装饰元素

烟囱等细节提升真实感：

const chimney = createBlock( { type: 'chimney', size: new BABYLON.Vector3(0.3, 0.5, 0.3), color: new BABYLON.Color3(0.5, 0.3, 0.2), name: '烟囱' }, new BABYLON.Vector3(1, 1.95, -1) ); freezeBody(chimney);

⑤ 物理引擎集成

这是项目的核心，包含物理世界初始化和刚体创建：

// 初始化物理世界 physicsWorld = new CANNON.World({ gravity: new CANNON.Vec3(0, -9.82, 0) }); // 创建带物理的积木function createBlock(preset, position) { const mesh = BABYLON.MeshBuilder.CreateBox( `block_${blocks.length}`, { width: preset.size.x, height: preset.size.y, depth: preset.size.z }, scene ); const body = new CANNON.Body({ mass: 1, shape: new CANNON.Box(new CANNON.Vec3( preset.size.x / 2, preset.size.y / 2, preset.size.z / 2 )), position: new CANNON.Vec3(position.x, position.y, position.z) }); physicsWorld.addBody(body); physicsBodies.set(mesh, body); return mesh; }

⑥ 材质系统：打造真实感

JSAR 支持 Babylon.js 的完整材质系统：

const material = new BABYLON.StandardMaterial('mat', scene); material.diffuseColor = new BABYLON.Color3(0.85, 0.75, 0.65); // 漫反射 material.specularColor = new BABYLON.Color3(0.3, 0.3, 0.3); // 镜面反射 material.specularPower = 64; // 高光强度

通过调整这些参数，可以实现木材、石材、玻璃等不同材质效果。

⑦ 渲染循环：同步物理

JSAR 提供的渲染循环，每帧执行一次：

function animate() { const deltaTime = engine.getDeltaTime() / 1000; // 更新物理世界 physicsWorld.step(1 / 60, deltaTime, 3); // 同步 Babylon.js 网格和 Cannon.js 刚体 physicsBodies.forEach((body, mesh) => { mesh.position.set(body.position.x, body.position.y, body.position.z); mesh.rotationQuaternion = new BABYLON.Quaternion( body.quaternion.x, body.quaternion.y, body.quaternion.z, body.quaternion.w ); }); scene.render(); } engine.runRenderLoop(animate);

registerBeforeRender 是 JSAR 提供的核心 API，可以实现各种动态效果。

性能优化技巧

JSAR 场景中对象数量较多时，需要注意性能：

① 合理使用 Clone

// 好的做法：克隆已有对象const window2 = window1.clone('window-2'); // 避免：重复创建相同对象const window2 = BABYLON.MeshBuilder.CreateBox(/*...*/);

② 共享材质

// 多个对象使用同一材质const wallMat = new BABYLON.StandardMaterial('wall-mat', scene); wall1.material = wallMat; wall2.material = wallMat; wall3.material = wallMat;

③ 冻结静态物体

function freezeBody(mesh) { const body = physicsBodies.get(mesh); if (body) { body.mass = 0; body.updateMassProperties(); body.velocity.setZero(); body.angularVelocity.setZero(); } }
