液冷机房温湿度精准监控方案：从传感器矩阵部署到露点预警全链路设计

液冷算力机房温湿度监控系统方案设计

添加图片注释，不超过 140 字（可选）

液冷算力机房（含冷板式、浸没式、喷淋式等）因高密度算力设备（单机柜功率常达 40-100kW）依赖液体介质高效散热，其温湿度环境呈现 “局部温差大、冷凝风险高、温湿度与液冷系统强耦合” 等特性。传统温湿度监控方案难以适配，需针对性设计 “感知 - 传输 - 分析 - 控制” 全链路系统。以下为定制化方案：

一、系统核心目标

1. 精准捕捉特殊温湿度场：覆盖液冷设备（冷源、管路、机柜）与机房环境的温湿度梯度，温度监测精度达 ±0.2℃，湿度 ±2% RH，捕捉 0.5℃级微小波动。

2. 消除冷凝安全隐患：实时计算露点温度，当设备表面温度接近露点（差值≤3℃）时触发预警，避免液体冷凝导致短路。

3. 联动液冷系统闭环控制：将温湿度数据与冷却液流量、温度、压力等参数融合，动态调节液冷机组运行策略，降低 PUE 至 1.1 以下。

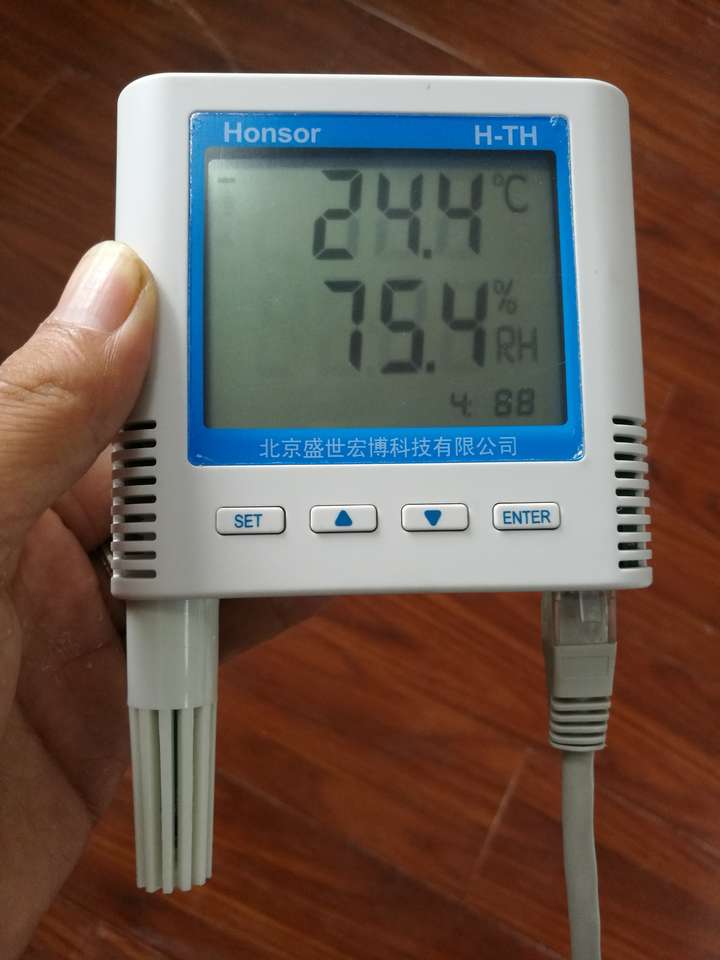

以太网温湿度传感器

二、系统架构设计（分层适配液冷场景）

1. 感知层：多维度传感器矩阵部署

（1）核心监测点与传感器选型

（2）传感器核心特性

• 必须支持POE 供电（IEEE 802.3af/at）：避免液冷区域强电布线与液体接触的安全风险，单网线实现数据 + 电力传输。

• 协议兼容Modbus TCP/IP：无缝对接液冷控制系统（如华为 FusionCol、英维克 InRow）与机房动环平台，支持数据双向交互。

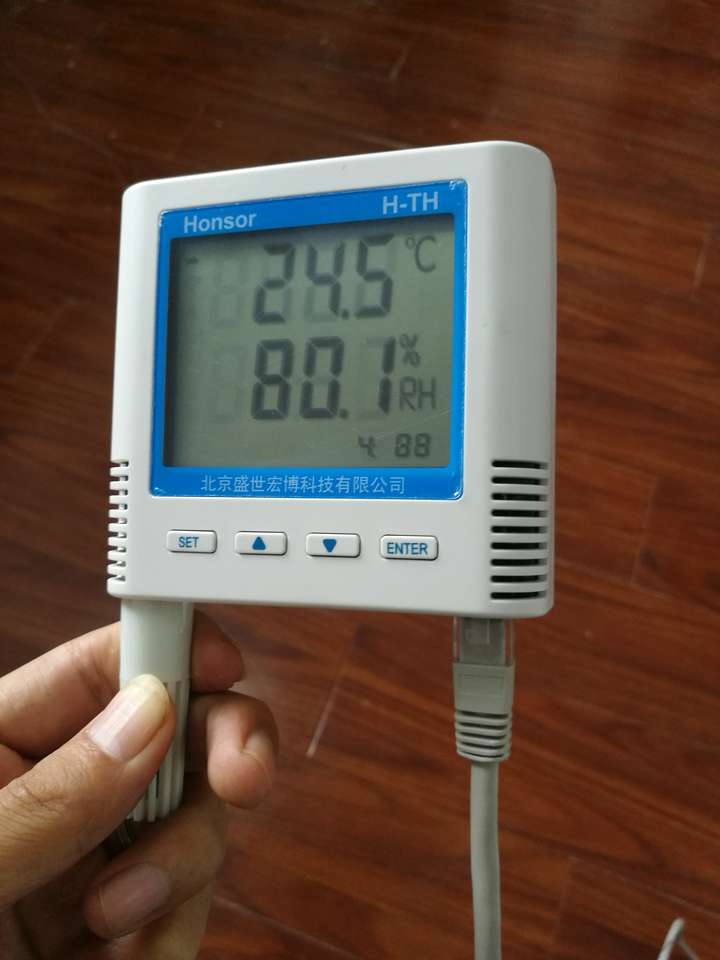

POE供电以太网温湿度变送器

2. 传输层：抗干扰冗余网络设计

• 传输链路：采用工业级以太网交换机（支持环网冗余），传感器数据通过 RJ45 接口接入机房万兆局域网，单链路延迟≤10ms，确保高密度传感器（数百个节点）并发传输不拥堵。

• 抗干扰措施：传感器线缆采用屏蔽双绞线（STP），与液冷管路保持≥30cm 距离，避免电磁干扰导致数据跳变；关键节点（如冷源区）部署双网口传感器，实现链路冗余。

3. 平台层：数据融合与智能分析

（1）核心功能模块

• 实时监测看板：2D/3D 可视化展示液冷机柜、冷源、环境的温湿度分布，标注超阈值区域（如机柜出液温度＞40℃、露点差值＜3℃）。

• 露点预警引擎：基于温湿度实时数据，结合液冷设备表面温度，动态计算 “冷凝风险指数”（0-100），指数＞60 时自动推送告警（短信 + 平台弹窗）。

• 历史数据追溯：存储 1 年以上原始数据（采样间隔 1 分钟），支持温湿度曲线与液冷系统运行参数（如流量、功耗）联动分析，定位能效损耗点。

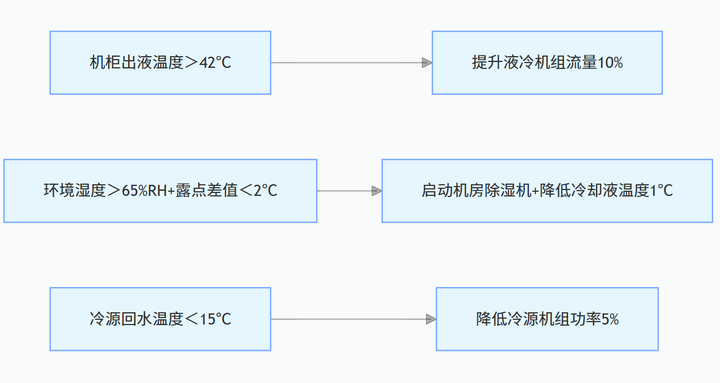

（2）联动控制逻辑

添加图片注释，不超过 140 字（可选）

三、关键技术亮点（针对液冷场景定制）

1. 防冷凝算法：通过 “环境温湿度 + 设备表面温度” 双变量建模，比传统单一湿度监测提前 15 分钟预警冷凝风险，误报率＜0.1%。

2. 宽温域适配：传感器在 - 30℃~90℃范围内保持精度（传统传感器在＜0℃时精度下降至 ±2℃），适配浸没式液冷的低温环境（冷却液温度常为 15-25℃）。

3. 液冷系统协同：与冷源机组实时交互数据（如冷却液进口温度设定值），通过温湿度反馈动态优化机组运行策略，某浸没式液冷机房案例显示，可降低冷源能耗 12%。

四、实施案例参考（某 1000 机柜浸没式液冷智算中心）

添加图片注释，不超过 140 字（可选）

• 部署规模：800 个机柜内传感器（监测出液温度）、40 个冷源区传感器、60 个环境温湿度传感器，合计 900 个节点。

• 核心问题解决：

◦ 初期因机柜顶部湿度累积（＞70% RH）导致局部冷凝，通过在通道顶部增设高灵敏度湿度传感器，联动顶部除湿风机，3 天内解决问题。

◦ 冷源回水温度与环境温度耦合度高，通过建立温湿度 - 回水温度关联模型，优化机组启停阈值，PUE 从 1.25 降至 1.18。

• 运行效果：设备因温湿度异常导致的故障率下降 92%，年节省冷源电费超 180 万元。

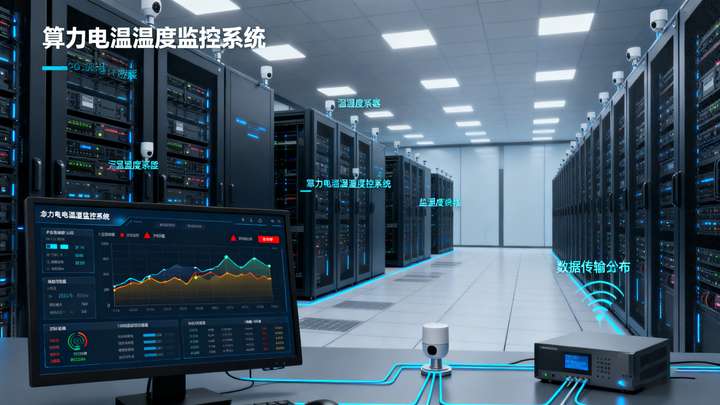

机房

五、部署与维护要点

1. 安装规范：机柜内传感器需远离冷却液喷射方向（距离≥15cm），采用磁吸 / 卡扣式安装（避免打孔破坏液冷密封）；环境传感器避开冷源出风口直吹。

2. 校准周期：每 6 个月对传感器进行校准（液冷环境温度波动大，易导致精度偏移），优先采用现场校准仪（避免拆卸传感器影响液冷系统密封）。

3. 冗余设计：冷源区、核心机柜传感器采用 “1 主 1 备” 部署，单设备离线时自动切换备用节点，确保数据不中断。

该系统通过针对性解决液冷机房的 “低温适配、冷凝预警、系统协同” 核心痛点，实现温湿度监控从 “被动监测” 到 “主动防控” 的升级，为高密度液冷算力设备提供稳定的环境保障。
