【赵渝强老师】TiDB PD集群存储的信息

TiDB是PingCAP公司自主设计、研发的开源分布式关系型数据库，是一款同时支持在线事务处理与在线分析处理(Hybrid Transactional and Analytical Processing,HTAP)的融合型分布式数据库产品，具备水平扩容或者缩容、金融级高可用、实时HTAP、云原生的分布式数据库、兼容MySQL协议和MySQL生态等重要特性。目标是为用户提供一站式OLTP(Online Transactional Processing)、OLAP(Online Analytical Processing)、HTAP解决方案。TiDB适合高可用、强一致要求较高、数据规模较大等各种应用场景。

一、 TiDB的体系架构

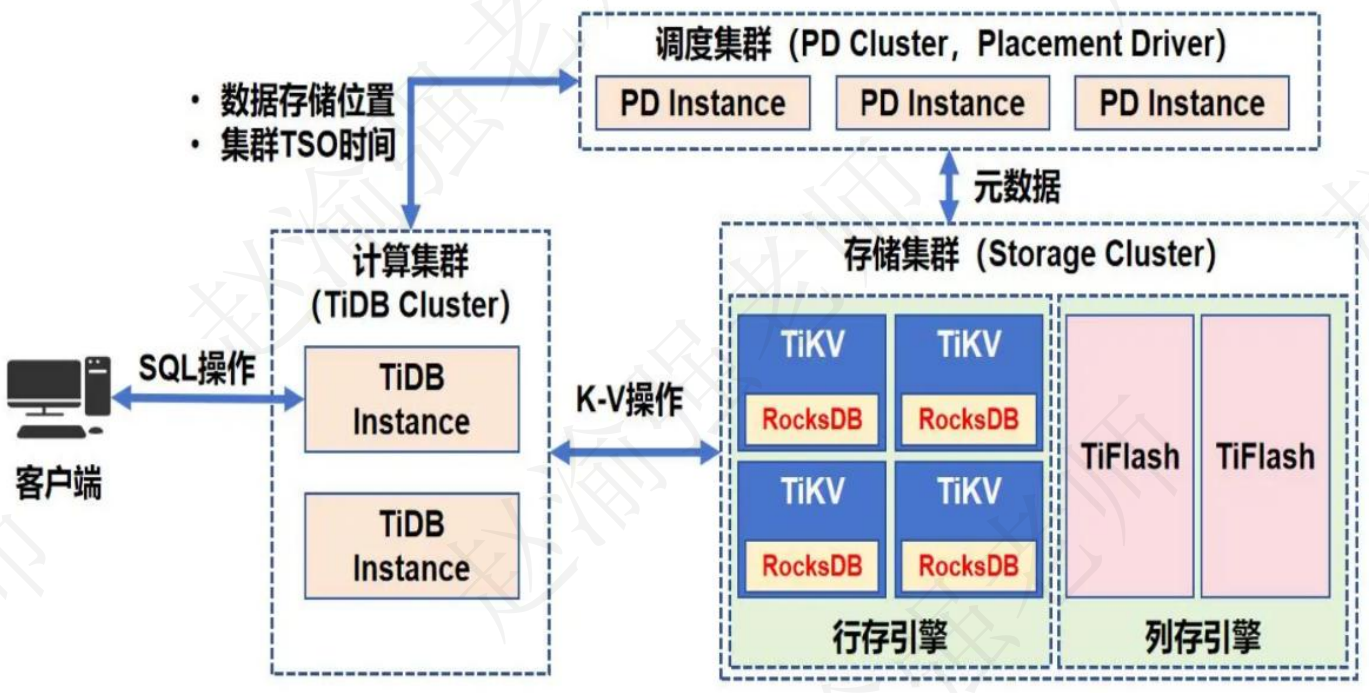

在内核设计上，TiDB分布式数据库将整体架构拆分成了多个模块，各模块之间互相通信，组成完整的TiDB系统。对应的架构图如下：

通过使用TiKV存储引擎支持OLTP的应用场景，而通过使用TiFlash存储引擎支持OLAP的应用场景。在TiDB数据库分布式集群中主要包含三个子集群：

• 1、存储集群：

该子集群负责数据的存储，其中又有行存引擎和列存引擎两种不同的存储方式：行存引擎指的是TiKV节点，它最终将数据存入底层的RocksDB中；列存引擎指的是TiFlash节点，它从TiKV节点中实时同步数据，这样的TiFlash节点也可以有多个。

• 2、调度集群：

调度集群中的每个节点叫做PD Instance，也叫做PD实例。存储集群会将数据存储位置等元信息存入调度集群中。

• 3、计算集群：

该子集群中可以包含多个TiDB Instance，即：TiDB实例。计算集群负责接收客户端发送的SQL语句，并访问PD集群获取数据存储位置和集群的时间戳TSO等信息，最终将SQL语句转换成Key-Value的键值操作，从而访问存储在存储集群中的数据。

二、 TiDB PD集群存储的信息

Placement Driver（简称PD）是TiDB里面全局中心总控节点，是整个集群的管理模块，负责整个集群的调度。TiDB作为一个分布式高可用存储系统，系统需要具备多副本容错，动态扩容、缩容，容忍节点掉线以及自动错误恢复的功能。为了满足这些功能，TiDB就需要收集足够的信息，比如每个节点的状态、每个Raft Group的信息等。PD根据这些信息以及调度的策略，制定出尽量满足这些需求的调度计划，并提供基本操作来完成这个计划。PD的主要工作体现在以下三个方面：

• 存储集群的元信息，例如：Region存储在哪个TiKV节点；
• 对TiKV集群进行调度和负载均衡，如：数据的迁移、Raft Group Leader的选举等；
• 分配全局唯一且递增的事务ID。

视频讲解如下：

PD的调度功能依赖于整个集群信息的收集，简单来说，PD需要知道每个TiKV节点的状态以及每个Region的状态。TiKV集群会向PD汇报以下两类消息：

• 每个TiKV节点会定期向PD汇报节点的状态信息

TiKV节点（也叫Store）与PD之间存在心跳包，一方面PD通过心跳包检测每个Store是否存活，以及是否有新加入的Store；另一方面，心跳包中也会携带这个Store的状态信息，主要包括：

（1）总磁盘容量

（2）可用磁盘容量

（3）承载的Region数量

（4）数据写入/读取速度

（5）发送/接受的Snapshot数量（副本之间可能会通过Snapshot同步数据）

（6）Store是否过载

（7）labels标签信息（标签是具备层级关系的一系列Tag，能够感知拓扑信息）

通过使用命令行工具pd-ctl可以查看到TiKV Store的状态信息。

• 每个Raft Group的Leader会定期向PD汇报Region的状态信息

每个Raft Group的Leader和PD之间存在心跳包，用于汇报这个Region的状态，主要包括下面几点信息：

（1）Leader的位置

（2）Followers的位置

（3）掉线副本的个数

（4）数据写入/读取的速度
