档案资源安全保障：库房温湿度智能化控制系统设计方案

档案馆库房温湿度智能化控制系统实施方案

添加图片注释，不超过 140 字（可选）

一、项目背景与需求

（一）背景

档案作为重要的历史文化与政务资源，其保存寿命与环境温湿度密切相关。传统库房温湿度控制依赖人工监测、手动调节，存在监测误差大、响应不及时、能耗高、数据无追溯性等问题，易导致档案霉变、虫蛀、纸张老化等损耗。根据《档案馆建筑设计规范》（JGJ 25-2010）要求，档案馆库房温度应控制在 14℃~24℃，相对湿度控制在 45%~60%，需通过智能化手段实现全天候精准管控。

（二）核心需求

1. 实时精准监测：温湿度测量精度满足温度 ±0.5℃、湿度 ±3% RH，覆盖库房无死角；

2. 智能自动调节：根据监测数据自动联动空调、除湿机、加湿器等设备，维持温湿度稳定；

3. 异常预警响应：超阈值时触发多渠道报警，确保及时处置；

4. 数据追溯管理：存储历史数据（≥1 年），支持查询、统计与报表导出；

5. 节能高效运行：优化设备启停逻辑，降低能耗；

6. 远程便捷管控：支持异地访问与操作，适配多终端使用。

添加图片注释，不超过 140 字（可选）

二、设计目标

1. 温湿度达标率：≥99.5%，波动范围控制在 ±1℃（温度）、±5% RH（湿度）内；

2. 数据采集频率：可配置，默认 1 分钟 / 次，支持高频采集（最高 10 秒 / 次）；

3. 设备响应时间：≤30 秒（监测到超阈值后启动调节设备）；

4. 报警响应时效：≤5 秒（触发报警并推送通知）；

5. 系统运行稳定性：年故障率≤1%，平均无故障运行时间（MTBF）≥8000 小时；

6. 节能效益：相比传统控制方式，能耗降低 15%~25%。

三、系统整体架构

系统采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，实现数据采集、传输、处理、控制全流程闭环管理：

（一）感知层：数据采集终端

核心设备为温湿度传感器，按库房布局科学部署：

1. 部署密度：每 50~100㎡安装 1 台，货架密集区域加密至每 30~50㎡1 台，确保监测无盲区；

2. 设备选型：选用防尘、防潮、抗干扰的工业级传感器，测量范围：温度 - 10℃~60℃，湿度 0%~100% RH，支持 RS485 或 LoRa 通信协议；

3. 辅助采集：可选配空气质量传感器（监测 CO₂、甲醛）、露点传感器，拓展环境监测维度。

（二）传输层：数据传输网络

采用 “有线 + 无线” 混合传输模式，适配不同库房场景：

1. 有线传输：通过以太网、RS485 总线连接传感器与控制器，稳定可靠，适用于新库房布线；

2. 无线传输：采用 LoRa/NB-IoT 技术，穿透性强、低功耗，无需布线，适用于老库房改造；

3. 传输保障：配置网关设备，支持数据加密传输与断点续传，避免数据丢失。

添加图片注释，不超过 140 字（可选）

（三）平台层：核心控制中枢

1. 数据处理模块：接收感知层数据，进行过滤、校准、分析，剔除异常数据；

2. 智能控制算法：基于 PID 控制算法，结合库房温湿度变化趋势，自动计算调节策略，联动执行设备；

3. 数据库存储：采用本地服务器 + 云备份模式，存储实时数据、历史数据、设备运行日志、报警记录等，支持海量数据快速检索；

4. 边缘计算节点：在库房本地部署边缘控制器，实现本地决策与控制，避免网络中断时系统瘫痪。

（四）应用层：用户操作终端

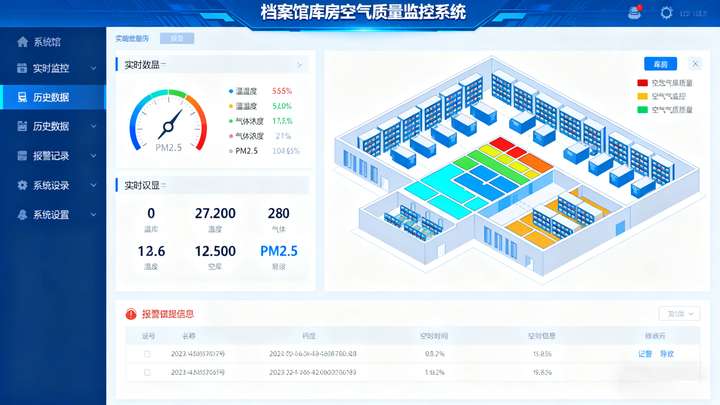

1. PC 端管理平台：支持温湿度实时监控、设备状态查看、参数设置、历史数据查询、报表生成（Excel/PDF 格式）、权限管理等功能；

2. 移动端 APP：适配 iOS/Android 系统，支持实时数据查看、报警推送（短信、APP 通知、语音）、远程控制设备启停；

3. 现场监控终端：库房值班室部署触摸屏一体机，显示库房全景温湿度地图、设备运行状态，支持本地操作。

四、核心功能设计

（一）实时监测与数据可视化

1. 以数字、曲线、热力图等形式展示各库房、各监测点温湿度数据，支持多库房集中监控；

2. 显示空调、除湿机、加湿器等设备的运行状态（运行 / 停止 / 故障）、工作参数；

3. 支持自定义监测界面，按需配置显示内容。

（二）智能调节控制

1. 自动联动控制：

◦ 温度＞24℃：启动空调制冷模式；温度＜14℃：启动空调制热模式；

◦ 湿度＞60%：启动除湿机；湿度＜45%：启动加湿器；

◦ 多设备协同：避免设备冲突运行（如制冷与制热不同时启动），优化运行顺序，降低能耗。

1. 手动控制模式：支持管理人员手动启停设备，优先级高于自动控制，适配特殊场景需求；

2. 定时控制策略：可预设时段调节参数（如夜间低温时段适当调高温度阈值，节约能耗）。

（三）异常预警与应急处置

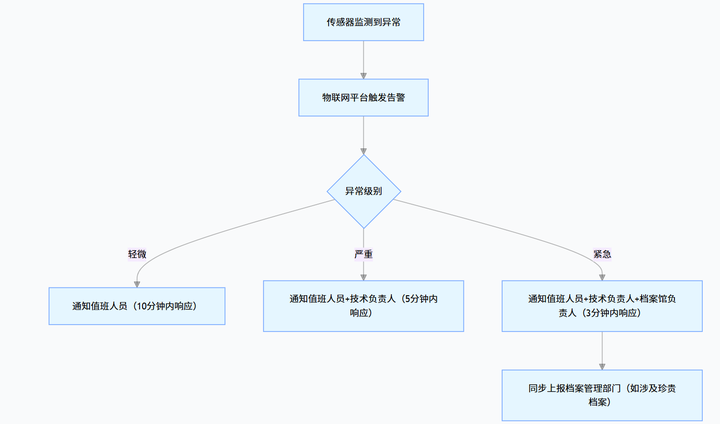

1. 多级报警机制：

◦ 一级预警（轻微超阈值）：系统弹窗提示、APP 推送通知；

◦ 二级预警（严重超阈值 / 设备故障）：声光报警器启动、短信通知管理员（最多 5 人）、电话语音提醒；

1. 报警记录追溯：自动记录报警时间、地点、原因、处置结果，支持一键导出；

2. 应急联动：超阈值持续 30 分钟未处置时，自动启动备用调节设备（如备用空调、除湿机）。

（四）数据管理与分析

1. 历史数据查询：支持按时间（日 / 周 / 月 / 年）、库房、监测点查询温湿度数据，生成趋势曲线；

2. 报表统计：自动生成日报、周报、月报，包含温湿度达标率、设备运行时长、能耗数据等，支持自定义报表模板；

3. 数据分析预警：通过大数据分析，预测温湿度变化趋势，提前启动调节设备，避免超阈值；识别设备异常运行规律，预警潜在故障。

（五）远程管控与权限管理

1. 远程操作：支持异地通过 PC 端 / APP 启停设备、修改温湿度阈值、设置定时任务；

2. 分级权限：设置管理员、操作员、查看员等角色，分配不同操作权限（如查看员仅可查看数据，管理员可修改参数）；

3. 操作日志：记录所有用户操作行为，便于追溯责任。

五、硬件设备选型清单（参考）

六、实施步骤

添加图片注释，不超过 140 字（可选）

（一）需求调研与现场勘查（1 周）

1. 确认库房数量、面积、布局、现有设备（空调、除湿机等）型号；

2. 排查库房网络环境、供电条件，确定传感器部署点位与传输方式；

3. 明确用户特殊需求（如多校区 / 多场馆集中管理、与其他系统对接）。

添加图片注释，不超过 140 字（可选）

（二）方案细化与设备采购（2 周）

1. 基于勘查结果优化系统架构与设备清单；

2. 采购设备并进行质量检测，确保符合技术要求。

（三）现场安装与调试（2-3 周）

1. 传感器安装：固定于库房墙壁 / 货架，避开阳光直射、空调出风口、门窗等干扰区域；

2. 传输网络部署：布线（有线）或安装网关（无线），测试传输稳定性；

3. 设备对接：将传感器、控制器、执行设备（空调、除湿机等）接入系统；

4. 系统调试：校准传感器精度，测试控制算法有效性，验证报警功能与数据存储。

（四）人员培训与试运行（1 周）

1. 对管理人员进行系统操作培训（PC 端 / APP 使用、参数设置、故障处理）；

2. 系统试运行 72 小时，记录运行数据，优化调节参数，确保满足设计目标。

（五）验收与交付（1 天）

1. 提交试运行报告、设备清单、操作手册等资料；

2. 联合用户进行功能测试与性能验证，验收通过后正式交付使用。

七、运维保障体系

（一）日常维护

1. 传感器校准：每 6 个月对温湿度传感器进行一次校准，确保测量精度；

2. 设备巡检：每周检查传感器、网关、执行设备运行状态，清理传感器防尘罩；

3. 数据备份：每月进行一次数据备份，每年进行一次异地备份。

（二）故障处理

1. 建立 24 小时故障响应机制，接到报警后 1 小时内远程排查，4 小时内现场处置；

2. 储备常用备件（如传感器、网关），缩短故障修复时间；

3. 系统日志自动记录故障信息，便于快速定位问题。

（三）系统升级

1. 提供 1 年免费软件升级服务，持续优化控制算法与功能；

2. 支持设备扩容（如新增库房、新增传感器），无需重构系统。

八、效益分析

（一）经济效益

1. 节能降耗：通过智能调节算法优化设备运行，相比人工控制降低能耗 15%~25%；

2. 减少人工成本：无需专人 24 小时值守监测，减少运维人员投入；

3. 降低档案损耗：避免因温湿度异常导致的档案修复成本，延长档案保存寿命。

（二）社会效益

1. 保障档案资源安全：实现温湿度精准管控，有效防止档案霉变、虫蛀、老化；

2. 提升管理效率：数字化、智能化管理模式，减少人工操作误差，提高工作效率；

3. 可追溯可监管：完整的历史数据与操作日志，满足档案管理合规性要求。
