【25软考网工】第五章（4）ARP和RARP

一、ARP和RARP

ARP（Address Resolution Protocol，地址解析协议）是一种用于将IP地址解析为物理地址（MAC地址）的协议。 RARP（Reverse Address Resolution Protocol，逆地址解析协议）是ARP的反向过程，用于将MAC地址解析为IP地址。 简单描述：

• ARP: IP（32位）--->MAC（48位）
• RARP: MAC--->IP

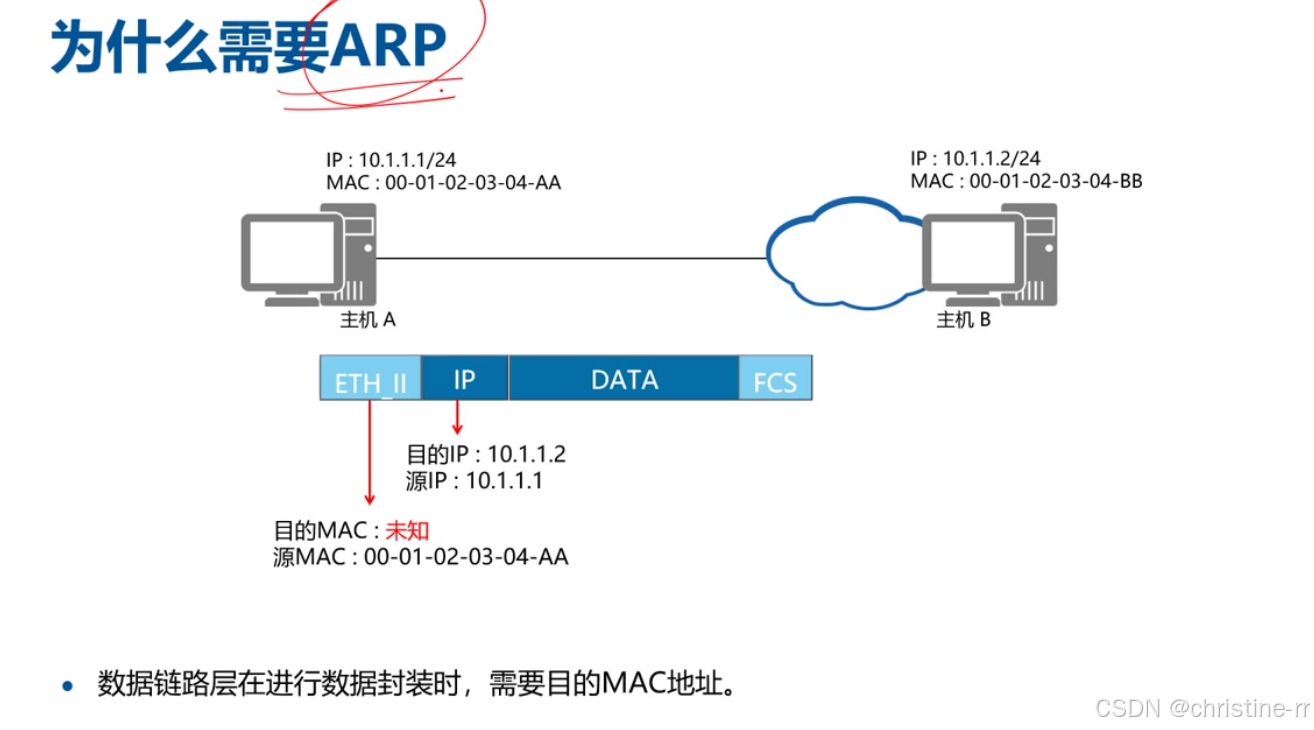

1. 为什么需要ARP

数据链路层需求: 在进行数据封装时，必须知道目的MAC地址才能完成以太网帧的封装。 典型场景: 主机A(10.1.1.1/24) ping主机B(10.1.1.2/24)时，虽然知道目的IP地址，但不知道目的MAC地址(00−01−02−03−04−BB)。 解决方案: 通过ARP协议实现已知IP地址（32位）查询对应MAC地址（48位）的功能，解决二层封装时目的MAC地址未知的问题。

2. ARP工作过程

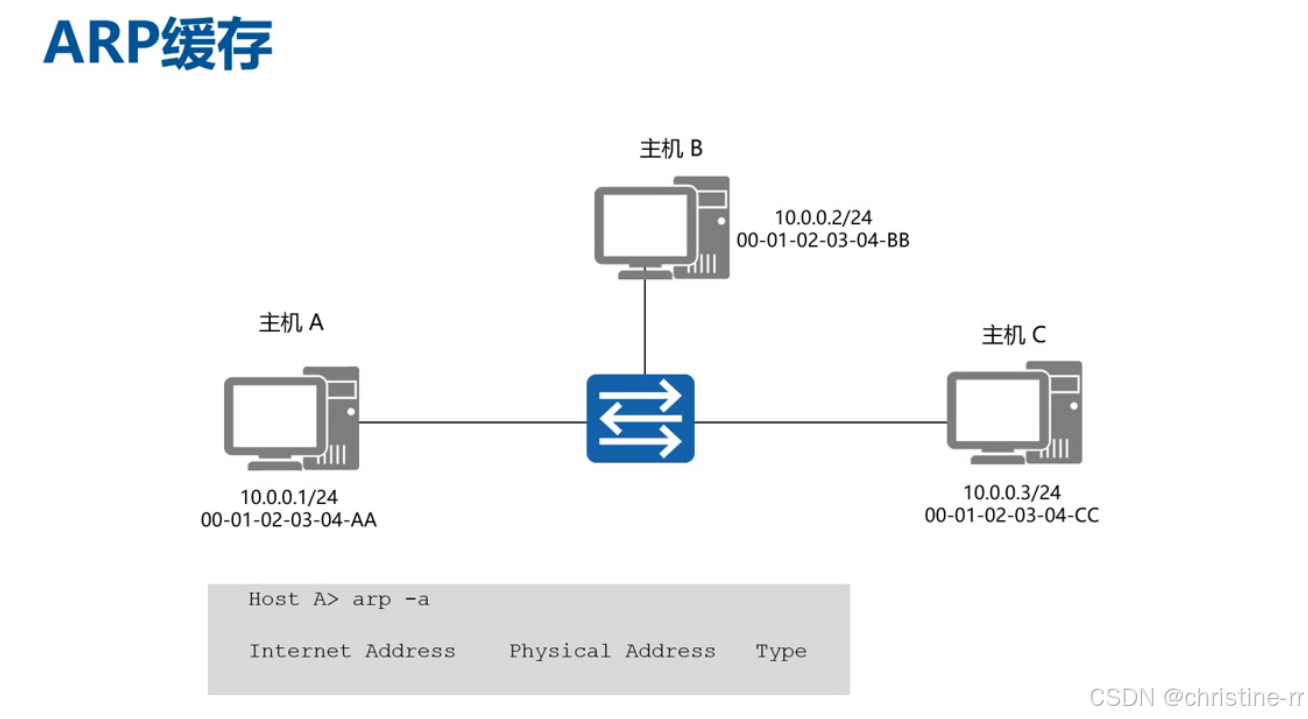

1）ARP缓存

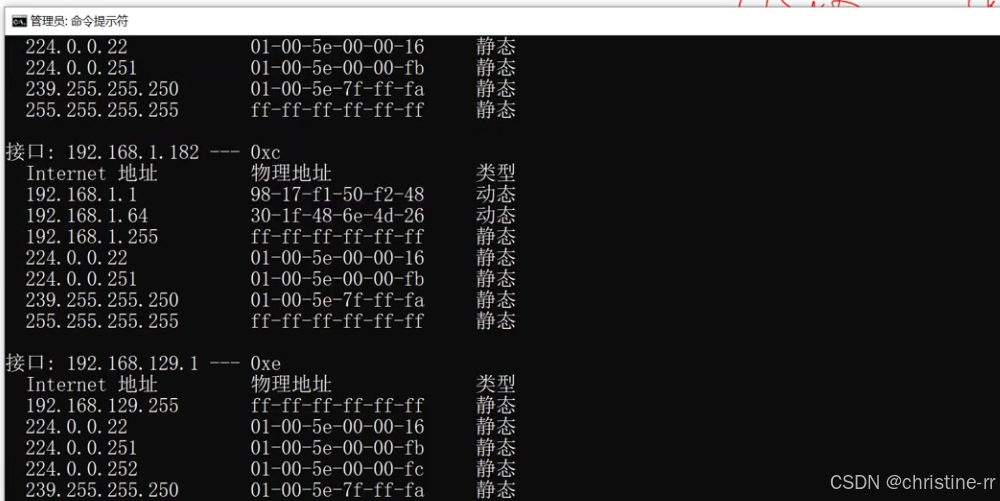

查看命令: 使用arp -a或arp -g查看本地ARP缓存表。 表结构: 包含三个关键字段： Internet Address(IP地址)、Physical Address(MAC地址)、Type(类型)。 类型区分:

• 动态: 通过ARP协议自动学习
• 静态: 手工静态绑定

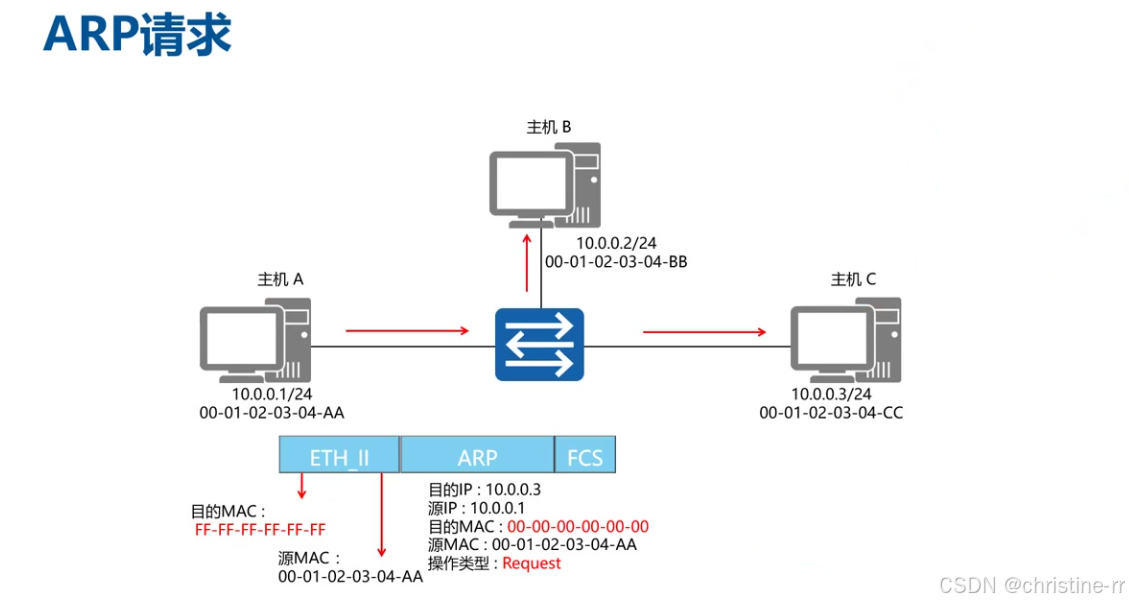

2）ARP请求

触发条件: 当ARP缓存中没有目标IP对应的MAC地址时发起。 报文特点:

• 以太网帧头目的MAC为全F(FF−FF−FF−FF−FF−FF)，表示广播
• ARP报文内目的MAC为全0(00−00−00−00−00−00)，表示未知
• 源MAC地址为发送方自身地址(00−01−02−03−04−AA)

封装方式: ARP报文直接封装在以太网帧中，类型字段为0x0806。

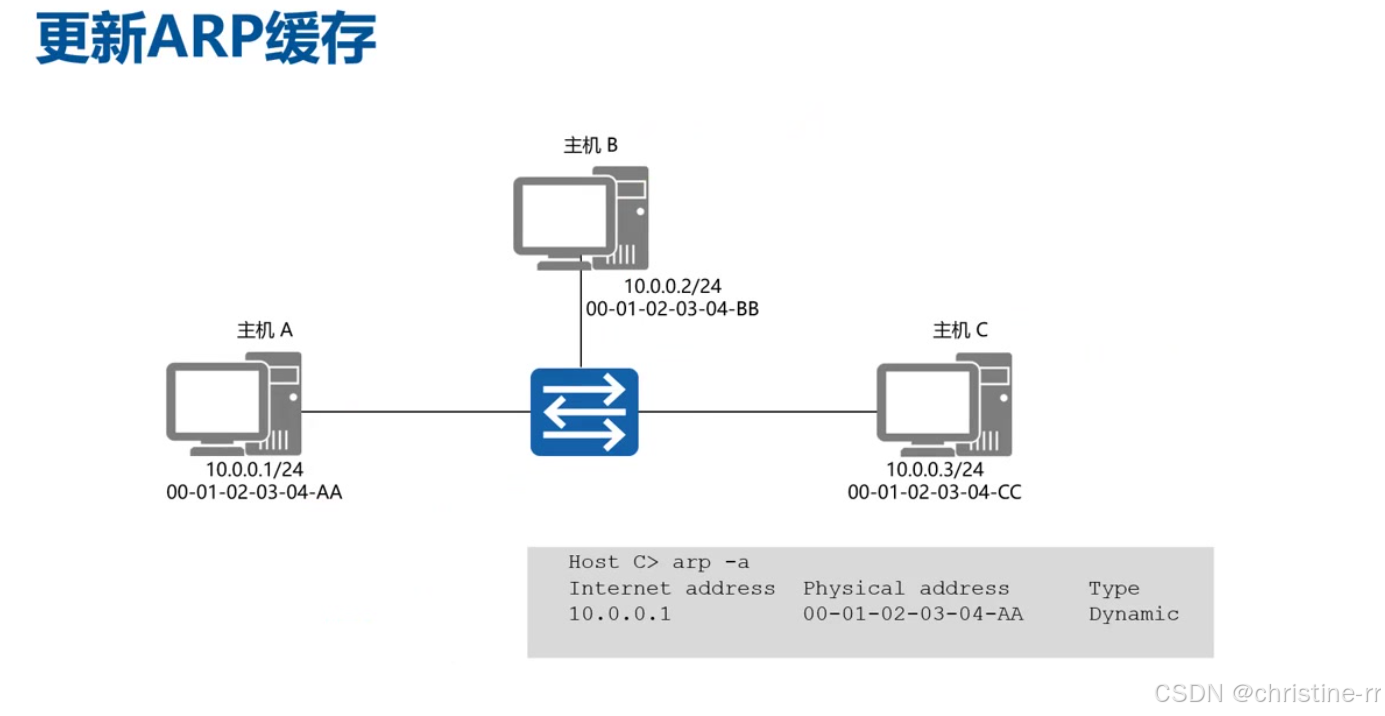

3）更新ARP缓存

接收方行为: 所有收到ARP请求的主机都会先更新自己的ARP缓存表，记录请求方的IP-MAC对应关系。 响应判断: 只有IP地址匹配的主机(10.0.0.3/24)会继续处理请求，其他主机(10.0.0.2/24)仅更新缓存不响应。

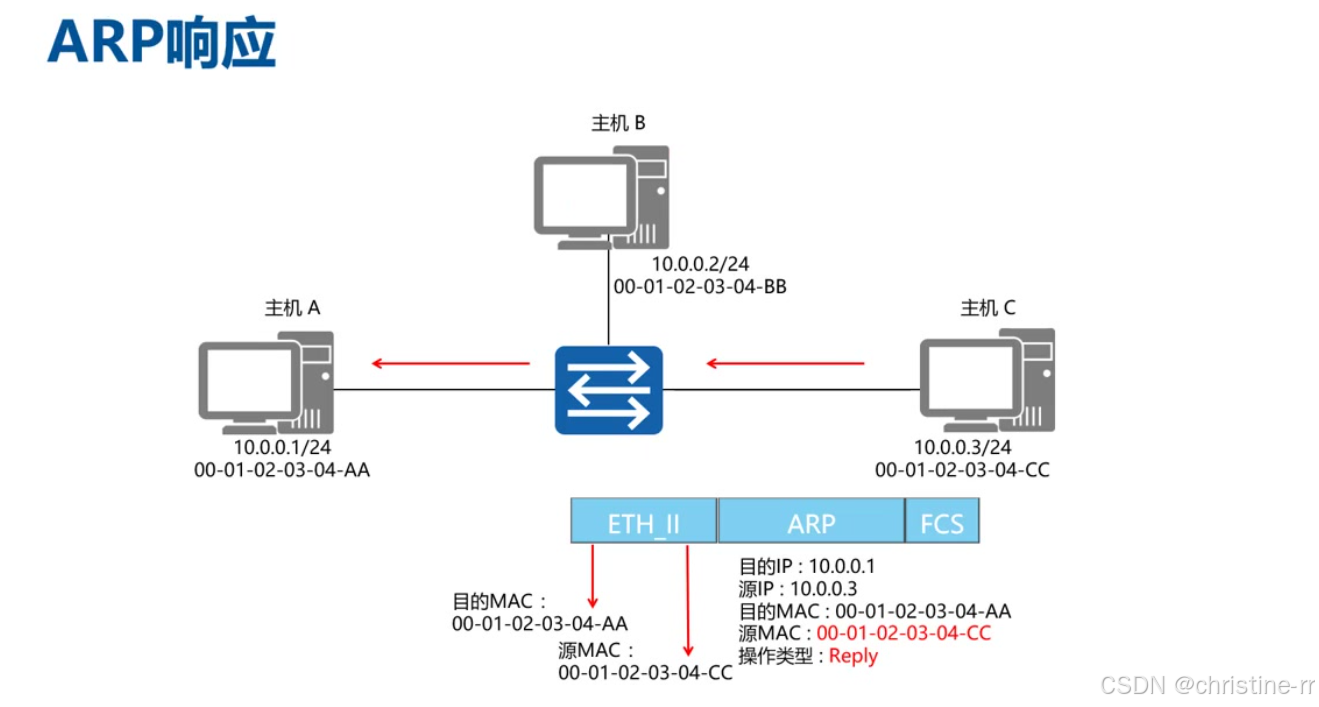

4）ARP响应

报文特点:

• 目的MAC明确指定为请求方地址(00−01−02−03−04−AA)
• 源MAC为响应方自身地址(00−01−02−03−04−CC)
• 操作类型为Reply(响应)

传输方式: 单播形式直接回复给请求方，不再广播。

5）更新ARP缓存

将获取到的IP-MAC对应信息写入ARP表 类型：动态（学习到的）

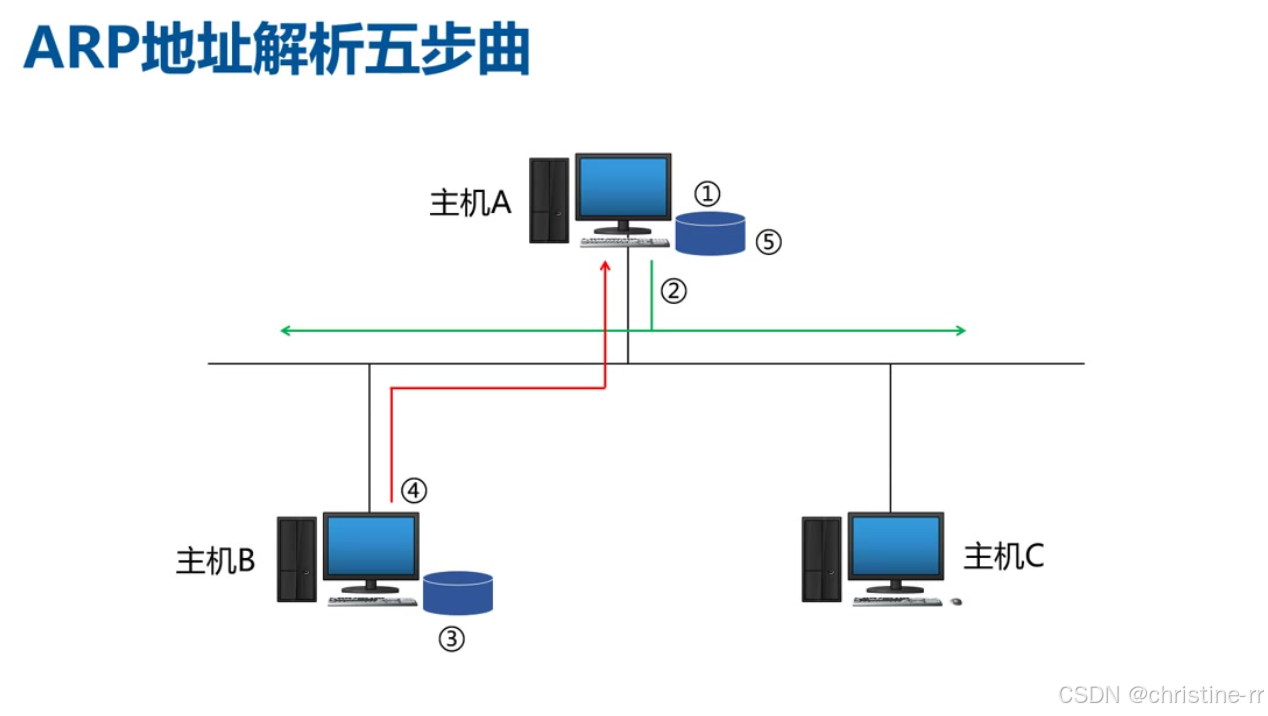

6）例题：ARP地址解析五步曲

• 查询本地ARP缓存（A)
• 发送ARP请求广播(A)
• 目标主机学习源主机ARP信息（B更新ARP缓存）
• 目标主机发送ARP响应（B返回ARP的reply）
• 源主机学习目标主机ARP信息(A跟新ARP缓存）

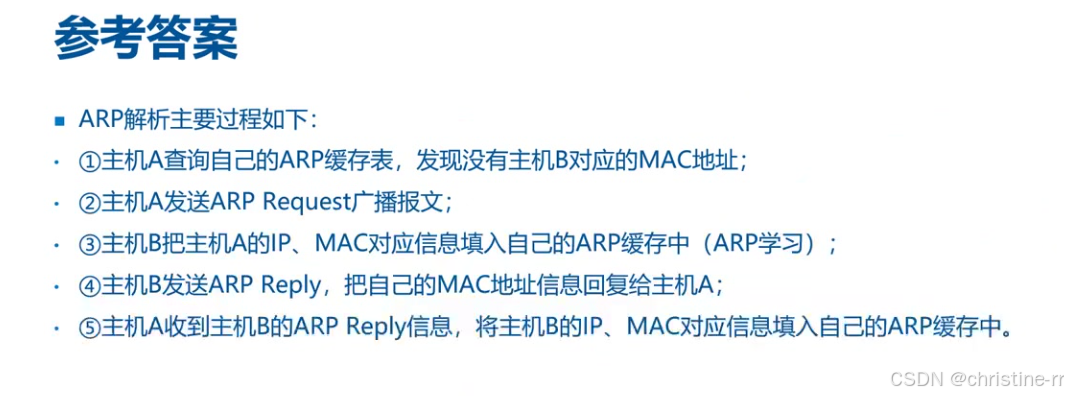

完整过程:

• 主机A查询ARP缓存表，发现没有主机B对应的MAC地址
• 主机A发送ARP Request广播报文
• 主机B将主机A的IP-MAC对应信息存入自己的ARP缓存
• 主机B发送ARP Reply单播响应
• 主机A收到响应后，将主机B的IP-MAC对应信息存入ARP缓存

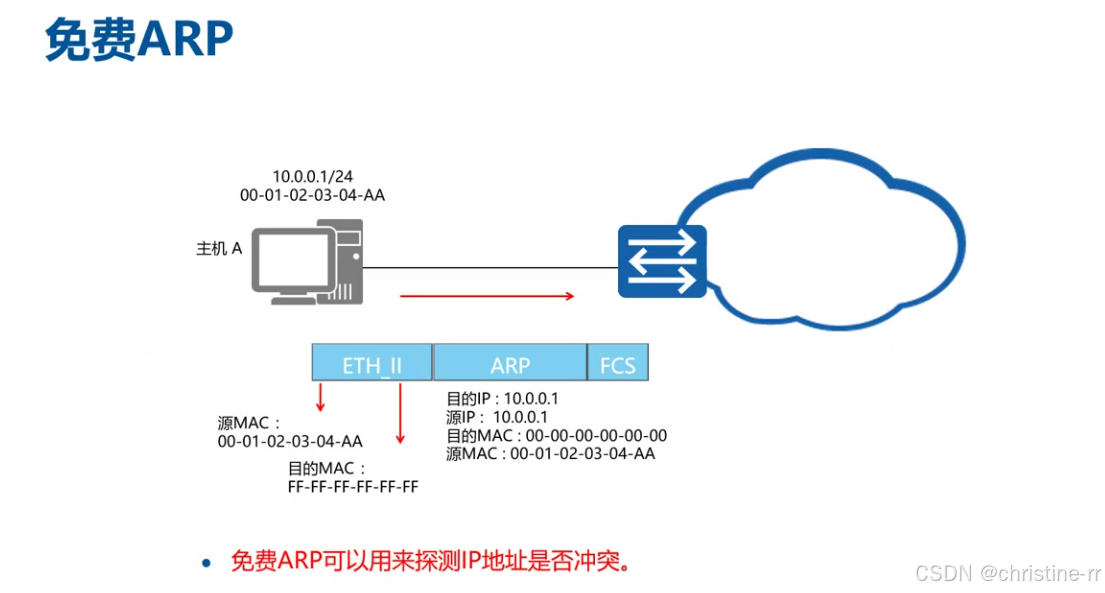

3. 免费ARP

核心原理：通过请求自己的IP地址来检测IP地址是否冲突，报文特征为目的IP是自身地址，目的MAC为全零00−00−00−00−00−00，源MAC为自身地址00−01−02−03−04−AA，广播地址为FF−FF−FF−FF−FF−FF 检测机制：若收到应答说明IP地址已被占用（冲突），无应答则地址可用。类比"张三大喊'谁是张三'"的场景 应用场景：

• 路由器接口：配置IP地址后立即发送
• DHCP过程：成功获取地址后自动发送检测

报文特点：源IP与目的IP相同，属于特殊ARP请求类型

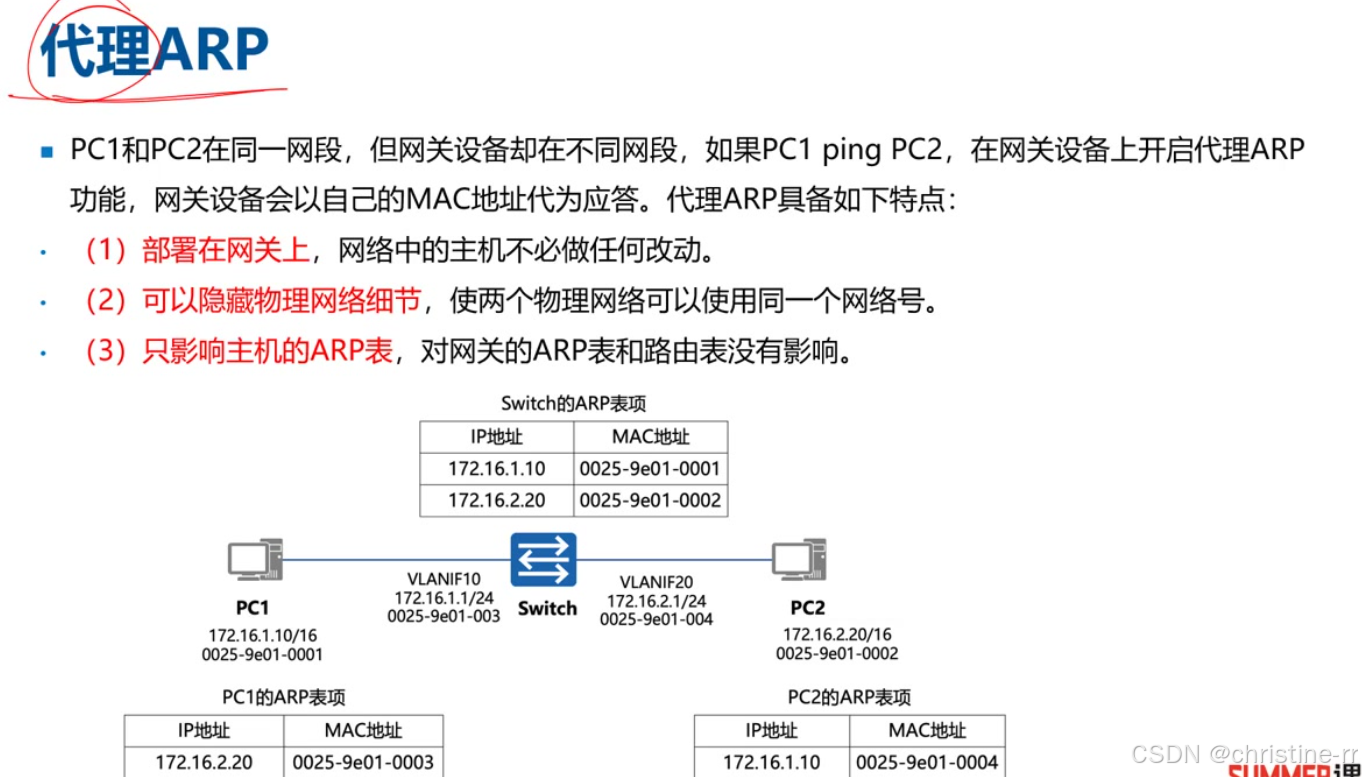

4. 代理ARP

1）代理ARP的定义与场景

典型场景：PC1（172.16.1.10/16）与PC2（172.16.2.20/16）网络号相同（172.16.0.0/16），但网关接口配置为/24子网（172.16.1.1/24和172.16.2.1/24） 通信问题：PC1认为PC2是同网段设备会尝试直接通信，实际需经过网关转发 解决方案：在交换机VLANIF接口启用代理ARP功能

2）代理ARP的功能与作用

工作方式：网关用自己的MAC地址（如0025-9e01-0003）应答PC1对PC2的ARP请求 实现效果：

• PC1的ARP表中PC2的IP（172.16.2.20）对应网关MAC
• PC2的ARP表中PC1的IP（172.16.1.10）对应网关MAC

网络透明性：主机无需修改配置即可实现跨物理网络通信

3）代理ARP的特点

部署位置：网关设备（如示例中的交换机VLANIF接口） 核心优势：

• 隐藏物理网络细节，允许不同物理网络使用相同网络号
• 仅影响主机ARP表，不改变网关自身的ARP表和路由表

典型应用：解决非常规子网划分（如主/16设备通过/24网关通信）导致的二层连通性问题

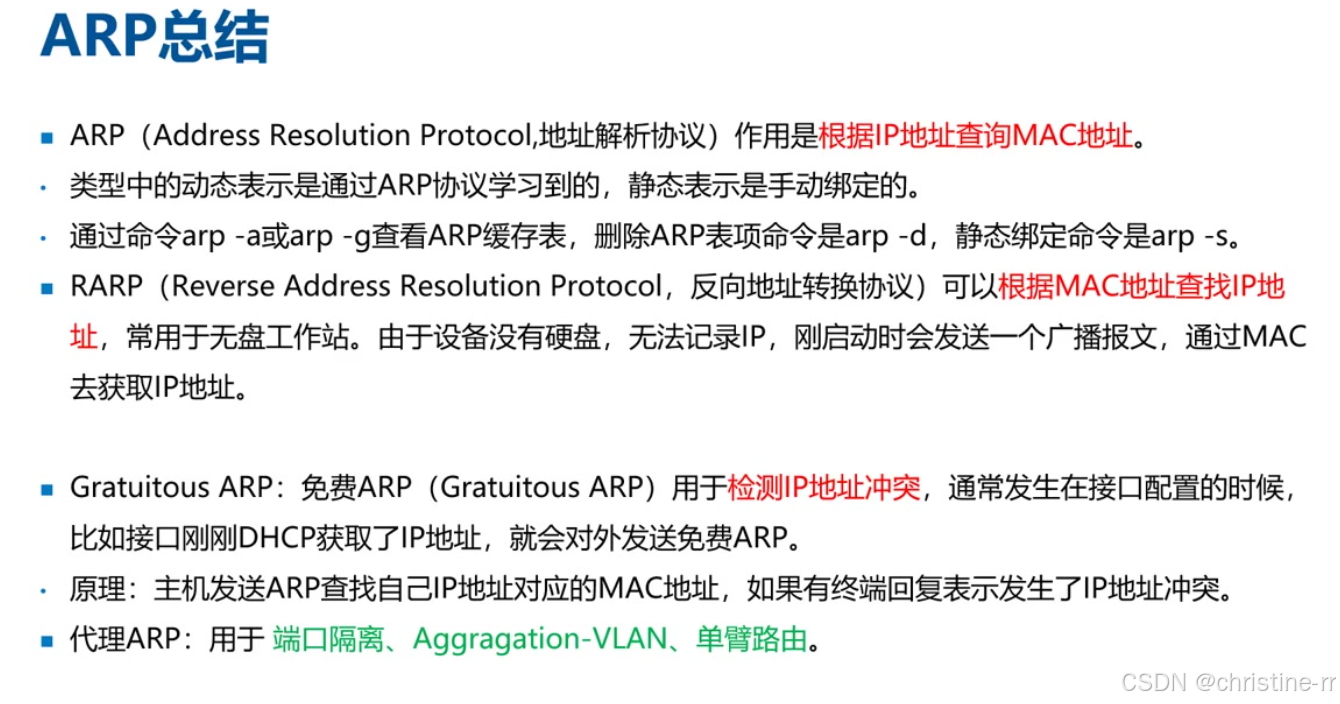

5. ARP总结

1）ARP协议基础

核心功能: 根据IP地址查询MAC地址，实现网络层到数据链路层的地址转换。 类型区分:

• 动态ARP: 通过协议自动学习获得
• 静态ARP: 需要管理员手动绑定

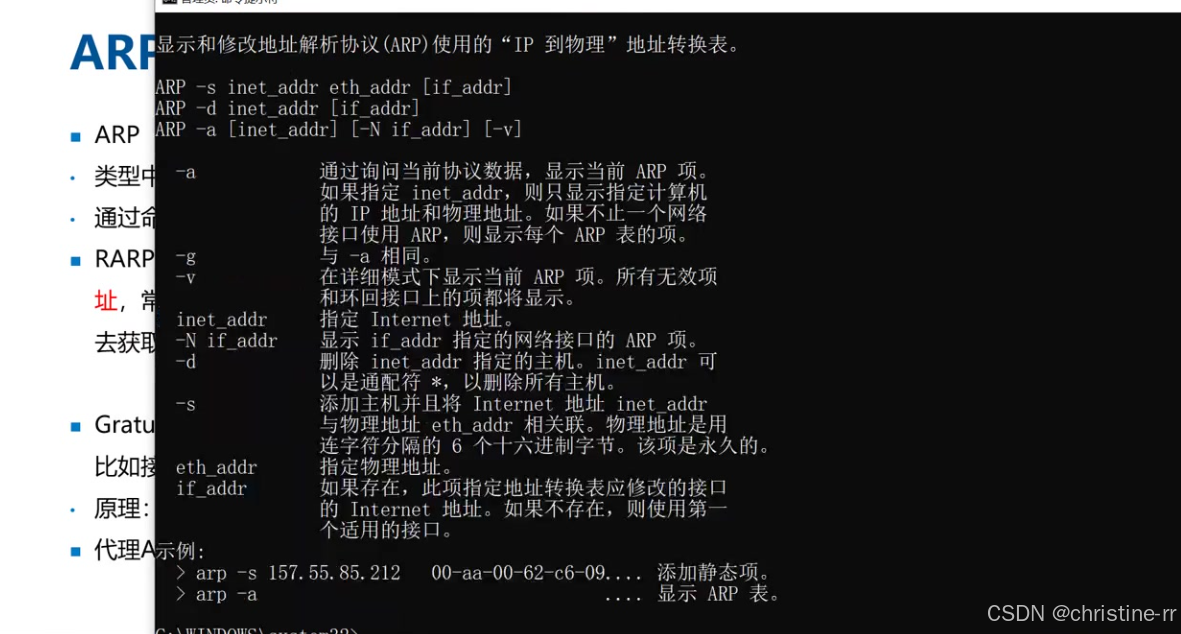

2）ARP命令操作

arp命令：cmd输入 arp --help出现帮助信息

查询命令:

arp -a: 显示当前ARP缓存表
arp -g: 功能与-a相同（Windows系统）

管理命令:

arp -d: 删除ARP表项（支持通配符*删除全部）
arp -s: 添加静态绑定项（格式：arp -s IP地址 MAC地址）

3）RARP协议

功能特点: 反向地址解析协议，根据MAC地址查找IP地址 典型应用: 无盘工作站启动时，通过广播报文获取IP地址 工作原理:

• 设备无本地存储（无硬盘）
• 启动时发送包含MAC地址的广播请求
• RARP服务器响应分配的IP地址

4）免费ARP（Gratuitous ARP)

主要用途: 检测IP地址冲突 触发场景:

• 接口通过DHCP获取IP地址时
• 网络接口初始配置阶段

检测原理:

• 主机发送查询自身IP的ARP请求
• 若收到回复则判定地址冲突
• 无回复表示地址可用

5）代理ARP

应用场景:

• 端口隔离网络环境
• 聚合VLAN（Super VLAN）
• 单臂路由架构

功能说明: 由网关设备代为响应ARP请求，实现跨网段通信

6. 应用案例

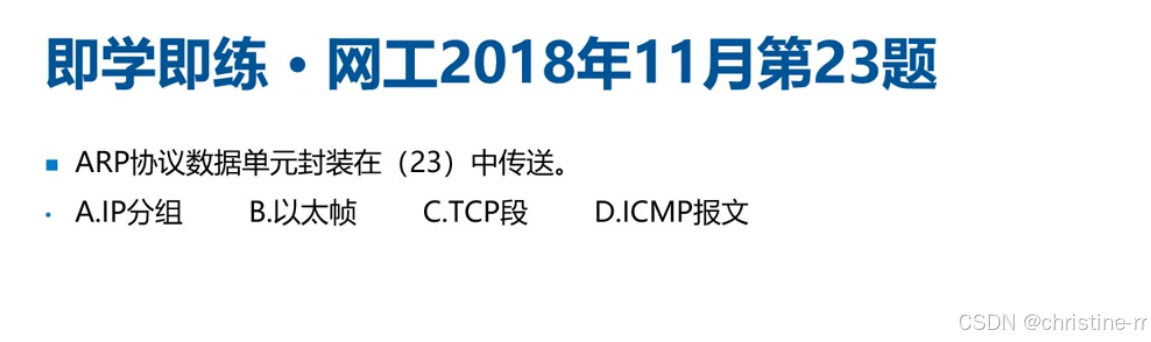

1）例题#ARP协议封装

封装方式: ARP协议数据单元直接封装在以太网帧中进行传送

选项分析:

• A.IP分组 - 错误
• B.以太帧 - 正确
• C.TCP段 - 错误
• D.ICMP报文 - 错误

答案: B

记忆点: ARP协议工作在数据链路层，直接使用以太网帧传输

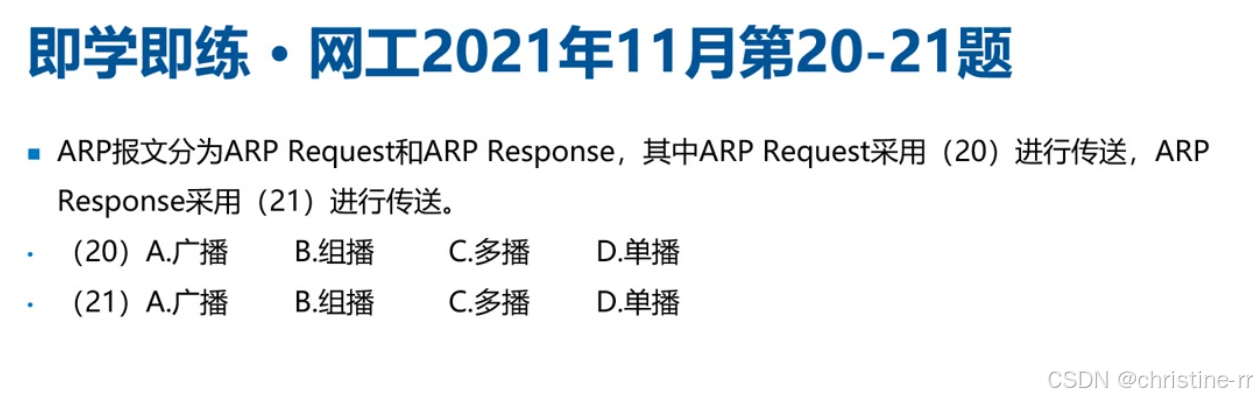

2）例题#ARP报文传送

报文类型:

• ARP Request(请求): 采用广播方式传送
• ARP Response(响应): 采用单播方式传送

选项分析:

• (20)A.广播 - 正确
• (21)D.单播 - 正确

答案: (20)A (21)D

注意: 请求报文需要广播以寻找目标设备，响应报文只需回复请求方

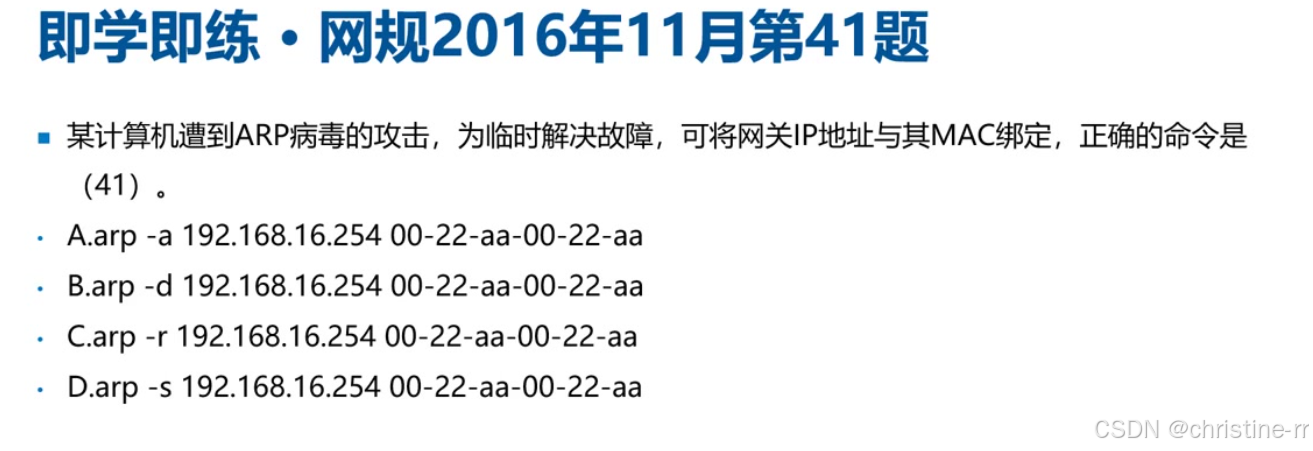

3）例题#网关IP绑定命令

应用场景: 计算机遭到ARP病毒攻击时，可通过绑定网关IP与MAC地址临时解决

命令分析:

• arp -s IP MAC: 静态绑定
• arp -a: 显示ARP表
• arp -d: 删除ARP记录

正确答案: D(arp -s)

实际应用: 静态绑定可防止ARP欺骗，但维护成本较高

4）例题#命令ARP-d作用

命令功能: arp -d用于删除所有ARP缓存记录

选项分析:

• A.开启ARP学习功能 - 错误
• B.添加ARP记录 - 错误
• C.显示ARP记录 - 错误
• D.删除所有ARP记录 - 正确

答案: D

补充: 可指定IP删除单个记录，不加参数则删除全部

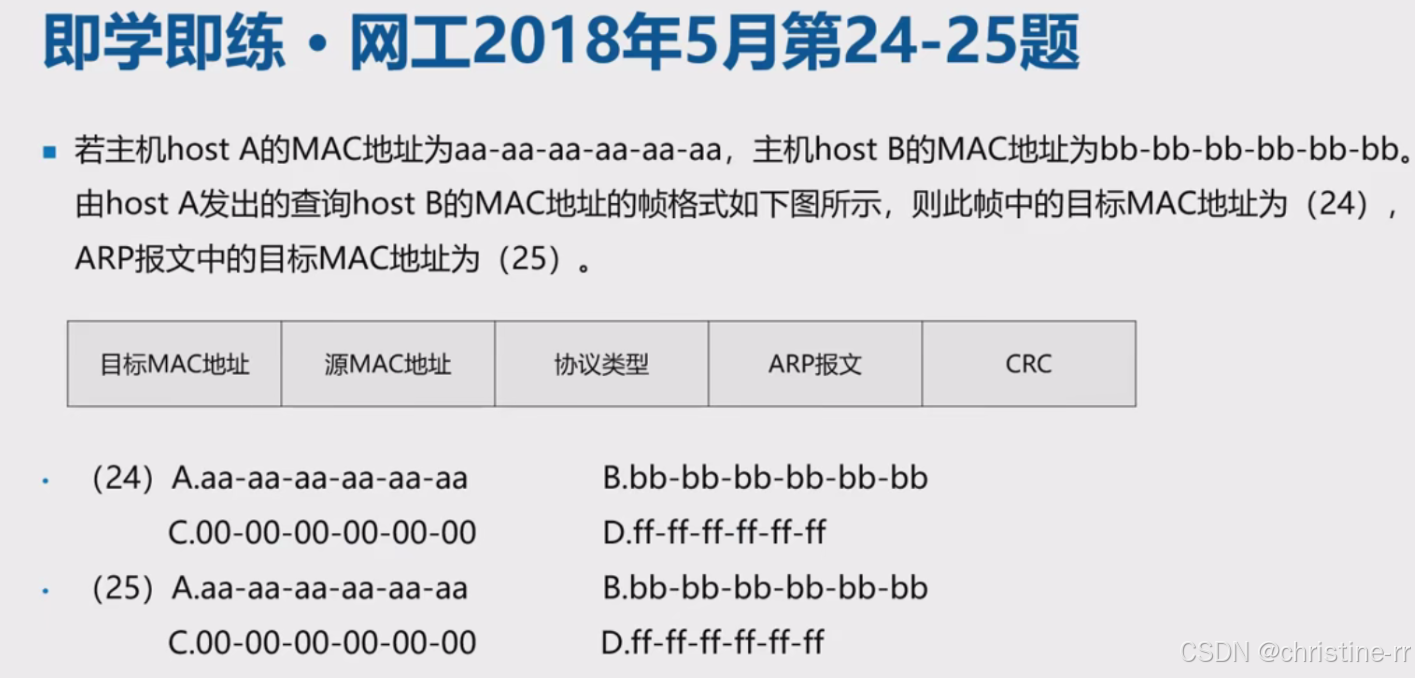

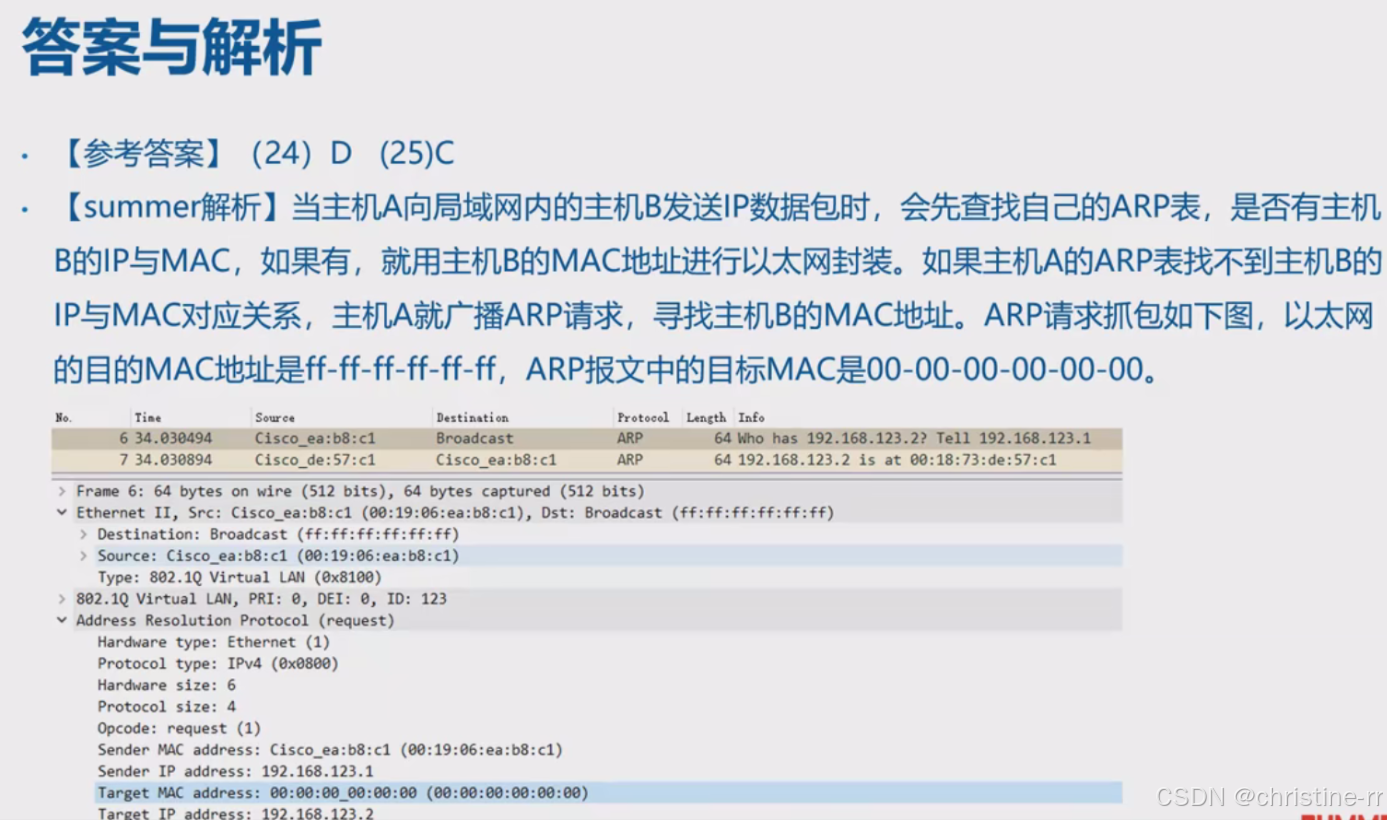

5）例题#ARP请求报文中以太网的目标MAC地址和ARP报文的目标MAC地址

在ARP报文中：

• 以太网帧头目的MAC为全F(FF−FF−FF−FF−FF−FF)，表示广播
• ARP报文内目的MAC为全0(00−00−00−00−00−00)，表示未知

答案：（24）D，（25）C

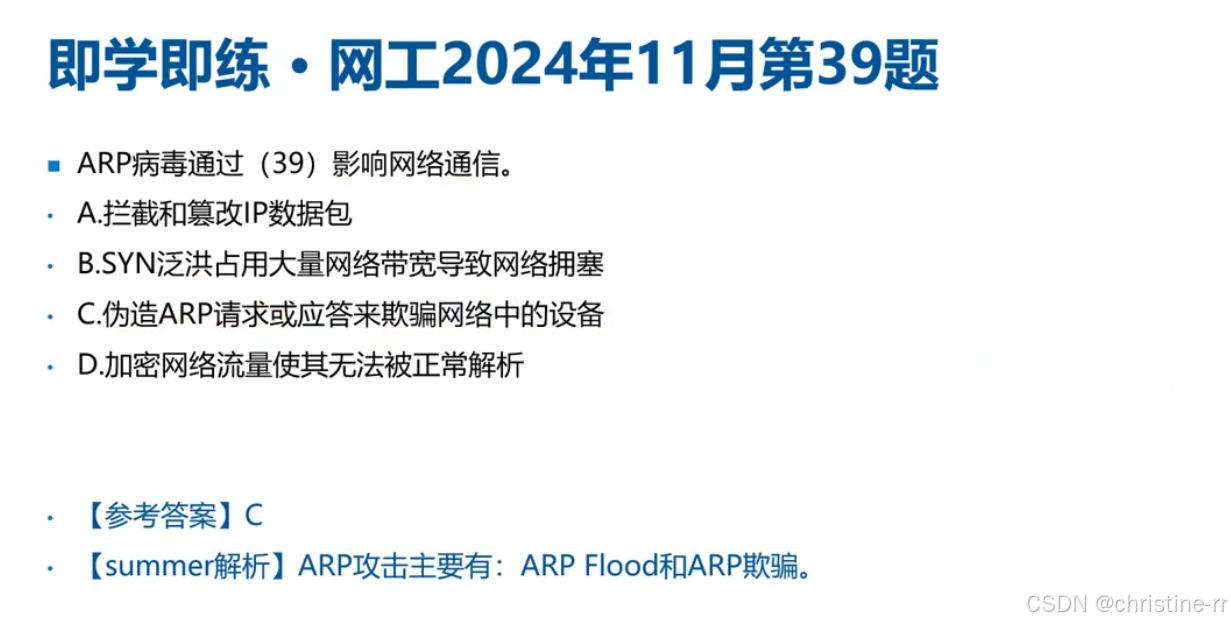

6)例题#ARP病毒影响

攻击方式:

• 伪造ARP请求/应答欺骗网络设备
• ARP Flood攻击使设备ARP表溢出

选项分析:

• A.拦截篡改IP包 - 非ARP病毒特点
• B.SYN泛洪 - 属于DDoS攻击
• C.伪造ARP报文 - 正确
• D.加密流量 - 非ARP特点

答案: C

防御措施:

• 静态ARP绑定
• 动态ARP检测(DAI)
• 端口安全技术

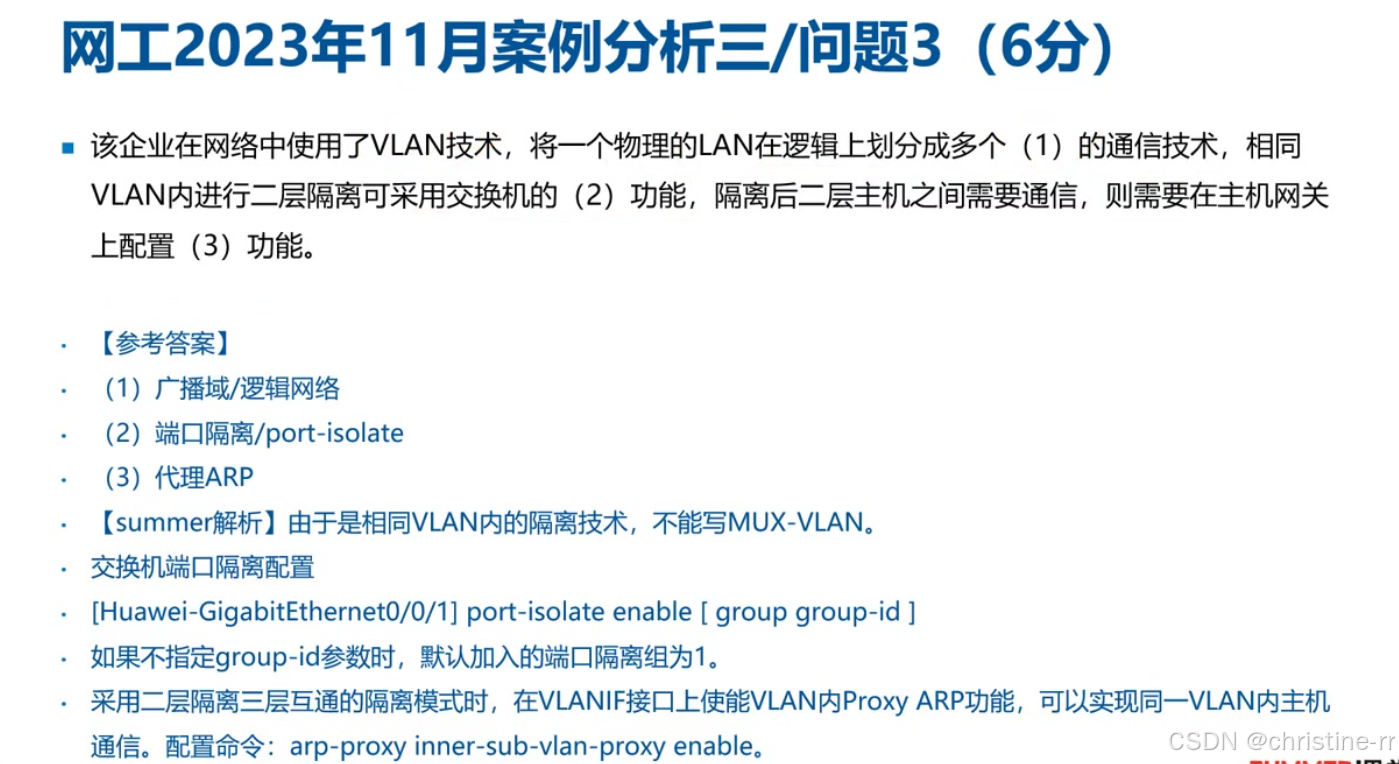

7）例题#VLAN技术配置

VLAN功能: 将物理LAN划分为多个广播域/逻辑网络

隔离技术:

• 端口隔离: port-isolate enable
• 隔离后通信: 需启用代理ARP

配置命令:

端口隔离: [Huawei-GigabitEthernet0/0/1] port-isolate enable
VLAN内代理ARP: arp-proxy inner-sub-vlan-proxy enable

注意事项:

• 相同VLAN内隔离不能使用MUX-VLAN
• 代理ARP实现隔离主机间的三层通信

答案：

（1）广播域/逻辑网络

（2）端口隔离/port-isolate

（3）代理ARP

7.知识小结
