【0x0003】HCI_LE_Read_Local_Supported_Features命令全面解析

HCI_LE_Read_Local_Supported_Features命令是蓝牙低功耗（Bluetooth Low Energy, BLE）协议中的一个关键命令，它用于读取控制器（Controller）支持的LE（低功耗）特性列表。这个命令是Host Controller Interface（HCI）的一部分，允许主机（Host）查询并了解控制器的功能和特性，从而进行更有效的设备配置和兼容性检查。

一、命令概述

HCI_LE_Read_Local_Supported_Features命令的主要功能是读取并返回控制器支持的BLE特性。这些特性以位域（bit-field）的形式表示，每个位代表一个特定的BLE功能或能力。通过了解这些特性，主机可以判断控制器是否支持特定的BLE功能，从而进行相应的配置和使用。

通过发送HCI_LE_Read_Local_Supported_Features命令，主机可以：

• 查询控制器特性：了解控制器所支持的LE功能，如加密、连接参数请求、广播数据长度扩展等。
• 设备配置：根据控制器支持的特性，进行更精确的设备配置，以优化性能和兼容性。
• 兼容性检查：确保主机与控制器之间的功能匹配，避免在连接或数据传输过程中出现问题。

二、命令格式

2.1. HCI_LE_Read_Local_Supported_Features命令格式

HCI_LE_Read_Local_Supported_Features命令的格式通常遵循HCI命令包的标准结构，包括操作码（Opcode）、参数总长度（Parameter Total Length）以及参数（Parameter，如果有的话）。对于此特定命令，它通常不包含任何参数，因此参数总长度为0。

• 操作码（Opcode）：操作码命令字段（OCF）：0x0002（表示读取本地支持的LE特性）
• 参数总长度（Parameter Total Length）：对于此命令，通常为0，因为没有额外的参数需要发送。
• 参数（Parameter）：无（因为参数总长度为0）

2.1. HCI Command Complete响应命令格式

HCI Command Complete命令是蓝牙协议栈中用于确认HCI（Host Controller Interface）命令已成功执行的事件。当命令HCI_LE_Read_Local_Supported_Features完成时，会生成一个HCI_Command_Complete事件作为响应。

其格式通常遵循HCI事件包的标准结构，并包含特定于该响应的信息。

• HCI_type：1个字节，用于标识这是一个HCI事件包。对于HCI Command Complete事件，其值通常为0x04。
• Event_Code：1个字节，用于标识事件的具体类型。对于HCI Command Complete事件，其值通常为0x0E。
• Parameter_Total_Length：1个字节，表示后续参数的总长度（包括Num_HCI_Command_Packets、Command_Opcode和Return_Parameters等字段）。
• Num_HCI_Command_Packets：1个字节（可选，但通常存在），表示允许发送的HCI命令包的数量。这个字段在某些情况下可能不被使用或不被返回。
• Command_Opcode：2个字节，表示触发此响应的HCI命令的操作码（Opcode）。这允许接收方将响应与之前的命令请求相关联。
• Return_Parameters：可变长度，包含命令执行的结果或状态信息。其长度和内容取决于触发此响应的HCI命令。

三、返回命令 HCI Command Complete参数说明

当BLE设备接收到HCI_LE_Read_Local_Supported_Features命令时，它会返回一个包含本地支持特性的响应HCI Command Complete。响应的格式通常包括状态码（Status）和返回参数（Return Parameters）。

3.1. Status

• 这是一个1字节的字段，用于表示HCI命令执行的状态。
• 如果值为0x00，则表示命令成功执行。
• 其他值（如0x01到0xFF）：表示命令执行过程中发生了错误，具体错误码需要参考蓝牙核心规范中的定义。

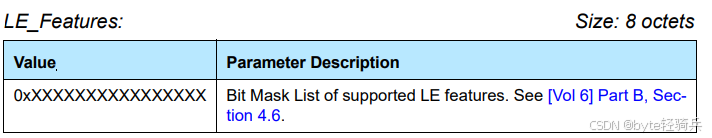

3.2. LE_Features

• 这是一个8字节（64位）的字段，用于表示本地设备支持的BLE（蓝牙低功耗）特性。
• 这些特性以位域（bit-field）的形式表示，每个位代表一个特定的BLE特性。
• 如果某一位被设置为1，则表示该特性受支持；如果为0，则表示不受支持。

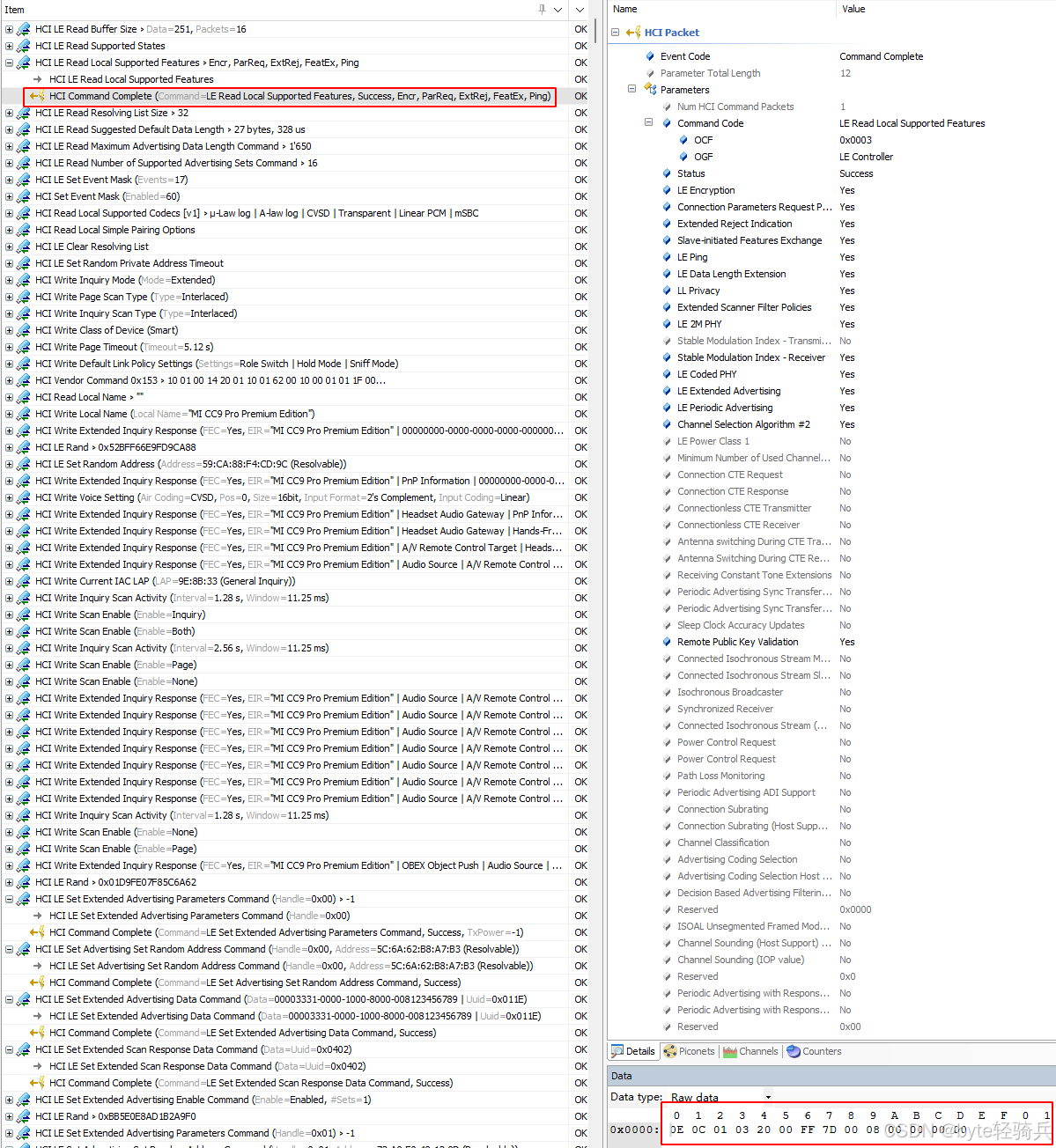

3.3. 示例

假设HCI_LE_Read_Local_Supported_Features命令成功执行，并返回了以下HCI_Command_Complete事件：

Event Code: 0x0E
Parameter Total Length: 0x09 (9字节)
Num_HCI_Command_Packets: 0x01
Command_Opcode: 0xXXXX (触发此事件的HCI命令的操作码)
Return_Parameters:
  Supported Features (8字节): 0xXX XX XX XX XX XX XX XX

在这个示例中，Return_Parameters字段包含了8字节的Supported Features，其中每个位表示一个BLE特性是否受支持。具体的特性位值需要根据蓝牙核心规范或设备的技术文档进行解析。

HCI_Command_Complete事件的返回参数提供了关于HCI命令执行结果的重要信息，包括命令是否成功执行、执行的结果或状态信息以及支持的BLE特性等。这些信息对于蓝牙设备的配置和调试至关重要。

3.4. LE_Features字段中的特性位

以下是对这些特性位的简要解释：

• Bit 0: LE Encryption:
  • 表示设备支持LE加密。
• Bit 1: Connection Parameter Request Procedure:
  • 表示设备支持连接参数请求过程，允许从设备请求更改连接参数（如间隔、从设备延迟和监视超时）。
• Bit 2: Extended Reject Indication (Error Data Reporting)
  • 表示设备支持扩展的拒绝指示，可以在连接请求被拒绝时提供更多错误信息。
• Bit 3: Slave-Initiated Features Exchange
  • 表示从设备可以发起特性交换过程。
• Bit 4: LE Ping
  • 表示设备支持LE Ping过程，用于检测连接是否仍然有效。
• Bit 5: LE Data Packet Length Extension
  • 表示设备支持LE数据包长度扩展，可以增加数据包的大小以提高吞吐量。
• Bit 6: LL Privacy
  • 表示设备支持链路层隐私，可以使用不可解析的地址来增强隐私保护。
• Bit 7: Extended Scanner Filter Policies
  • 表示设备支持扩展的扫描过滤器策略，允许更灵活的扫描配置。
• Bits 8-9: (Reserved for Future Use)
  • 这些位目前保留供将来使用。
• Bit 10: LE 2M PHY
  • 表示设备支持2 Mbps的物理层（PHY）。
• Bit 11: LE Coded PHY
  • 表示设备支持编码的物理层（PHY），这可以提高通信的鲁棒性。
• Bits 12-15: (Reserved for Future Use)
  • 这些位也保留供将来使用。
• Bits 16-63: 其他未定义或保留的特性位
  • 这些位可能用于未来的BLE特性，或者由特定的蓝牙堆栈实现定义。

请注意，不是所有设备都会支持上述所有特性。设备支持的特性集取决于其硬件能力、蓝牙协议栈的实现以及蓝牙核心规范版本。因此，在解析LE Features字段时，应根据设备的具体文档和蓝牙核心规范进行。

四、命令执行流程

HCI_LE_Read_Local_Supported_Features命令的执行流程通常涉及以下几个步骤。

4.1. 命令发送

• 构建命令：根据蓝牙核心规范，构建HCI_LE_Read_Local_Supported_Features命令的数据包。这通常包括命令操作码（Opcode）和任何必要的参数（在此命令中，通常没有额外的参数）。
• 发送命令：通过HCI接口，将构建好的命令数据包发送给蓝牙控制器（Bluetooth Controller）。这通常是由主机（Host）上的蓝牙协议栈软件完成的。

4.2. 命令处理

• 接收命令：蓝牙控制器接收到来自主机的HCI_LE_Read_Local_Supported_Features命令后，会对其进行解析。
• 读取本地支持特性：蓝牙控制器会查询其内部配置或硬件，以确定哪些BLE特性是本地支持的。
• 构建响应：根据查询结果，蓝牙控制器会构建一个HCI_Command_Complete事件的数据包，其中包含状态码（表示命令是否成功执行）和返回参数（即本地支持的BLE特性）。

4.3. 响应发送

• 发送响应：蓝牙控制器通过HCI接口，将构建好的HCI_Command_Complete事件数据包发送回主机。

4.4. 主机处理响应

• 接收响应：主机上的蓝牙协议栈软件接收到来自蓝牙控制器的HCI_Command_Complete事件后，会对其进行解析。
• 检查状态码：主机首先检查状态码，以确定命令是否成功执行。如果状态码表示成功，则继续解析返回参数。
• 解析返回参数：主机解析返回参数，即本地支持的BLE特性。这通常涉及读取8字节的位域，并根据蓝牙核心规范中的定义，确定哪些位表示哪些特性。
• 应用特性信息：主机上的应用程序或蓝牙协议栈软件可以使用这些特性信息来配置蓝牙设备或决定支持哪些BLE功能。

4.5. 错误处理

• 如果在执行流程中的任何步骤发生错误（例如，命令发送失败、响应超时或状态码表示错误），则主机上的蓝牙协议栈软件或应用程序需要采取相应的错误处理措施，例如重试命令、记录错误日志或通知用户。

4.6. 代码示例

以下是一个简化代码示例，用于说明如何发送HCI_LE_Read_Local_Supported_Features命令并处理响应。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <string.h>

// 假设这些是HCI接口函数（需要根据具体环境实现这些函数）
extern bool hci_send_command(uint16_t opcode, const uint8_t *params, uint8_t param_len, uint8_t *event_buffer, uint16_t *event_len);
extern void hci_event_callback(const uint8_t *event, uint16_t event_len);

// 命令操作码
#define HCI_OP_LE_READ_LOCAL_SUPPORTED_FEATURES 0x002C

// 响应处理函数（需要注册为HCI事件回调）
void handle_hci_event(const uint8_t *event, uint16_t event_len) {
    if (event_len < 4) return; // 事件太短，无法处理

    uint8_t event_code = event[1];
    uint16_t opcode = (event[3] << 8) | event[4];

    if (opcode == HCI_OP_LE_READ_LOCAL_SUPPORTED_FEATURES) {
        if (event_len < 7) return; // 响应太短，无法处理

        uint8_t status = event[5];
        if (status != 0x00) {
            // 命令失败，处理错误
            printf("HCI_LE_Read_Local_Supported_Features failed with status 0x%02X\n", status);
            return;
        }

        // 获取并打印支持的BLE特性
        uint8_t features[8];
        memcpy(features, &event[6], sizeof(features));
        printf("Supported BLE Features: ");
        for (int i = 0; i < sizeof(features); i++) {
            printf("%02X ", features[i]);
        }
        printf("\n");
    }
    // 其他事件处理...
}

// 发送HCI_LE_Read_Local_Supported_Features命令
void read_local_supported_features() {
    uint8_t command[2] = {HCI_OP_LE_READ_LOCAL_SUPPORTED_FEATURES, 0x00}; // 命令没有参数
    uint8_t event_buffer[256]; // 足够大的缓冲区来接收事件
    uint16_t event_len = sizeof(event_buffer);

    // 发送命令并等待响应（注意：这里需要实现同步或异步机制来等待和接收响应）
    // 在实际实现中，可能需要使用非阻塞I/O、事件循环或线程来处理这一点
    if (hci_send_command(HCI_OP_LE_READ_LOCAL_SUPPORTED_FEATURES, command, sizeof(command), event_buffer, &event_len)) {
        // 假设hci_send_command函数在这里已经处理了等待和接收响应的逻辑
        // 并且将事件数据放入了event_buffer，同时更新了event_len
        handle_hci_event(event_buffer, event_len);
    } else {
        // 发送命令失败
        printf("Failed to send HCI_LE_Read_Local_Supported_Features command\n");
    }
}

int main() {
    // 注册HCI事件回调（假设这是必要的步骤）
    // hci_register_event_callback(handle_hci_event); // 这取决于您的HCI库实现

    // 发送命令并处理响应
    read_local_supported_features();

    return 0;
}

重要说明：

• HCI接口函数：hci_send_command和hci_event_callback是假设的HCI接口函数，需要根据您的蓝牙协议栈或控制器实现这些函数。特别是hci_send_command函数，它应该能够发送HCI命令并等待（或异步通知）响应。
• 事件处理：handle_hci_event函数是事件回调的示例，它应该在接收到HCI事件时被调用。在这个函数中，我们检查了事件是否是我们感兴趣的命令完成事件，并解析了返回的特性。
• 同步/异步：在示例中，hci_send_command函数被假设为同步函数，即它会等待响应并返回。在实际应用中，这通常不是最佳做法，因为这会阻塞调用线程。更好的方法是使用异步I/O、事件循环或线程来处理HCI通信。
• 错误处理：示例中的错误处理非常基础。在实际应用中，可能需要更详细的错误处理逻辑，包括重试机制、超时处理、日志记录等。
• 注册回调：在示例中，main函数中有一个注释掉的注册回调的调用。这取决于具体HCI库或堆栈是否要求注册一个回调来处理HCI事件。如果是这样，需要取消注释该行代码，并确保它正确无误。
• 库依赖：这个示例没有包含任何特定的库依赖，除了标准C库。但是，在实际应用中，可能需要包含蓝牙堆栈或控制器的特定头文件和库。

请注意，这只是一个框架示例，实际实现可能需要根据您的蓝牙控制器和主机环境的特定细节进行调整。此外，这个示例没有包含完整的错误处理或所有必要的HCI层实现细节。

五、应用场景

HCI_LE_Read_Local_Supported_Features命令在BLE技术中具有广泛的应用场景。以下是该命令的一些典型使用场景。

5.1. 设备初始化与配置

• 在设备启动或重置后：当BLE设备首次启动或经过重置后，主机（Host）通常需要查询设备支持的BLE特性，以便正确配置设备并启用相应的功能。此时，可以使用HCI_LE_Read_Local_Supported_Features命令来获取这些信息。
• 在软件更新后：如果BLE设备的软件或固件进行了更新，主机可能需要重新查询设备支持的BLE特性，以确保新版本的软件或固件与设备的硬件特性相匹配。

5.2. 功能验证与兼容性检查

• 在建立连接前：在BLE设备尝试与其他设备建立连接之前，主机可以使用此命令来验证本地设备是否支持所需的BLE特性。这有助于确保设备之间的兼容性，并避免在连接过程中发生错误。
• 在测试与调试阶段：在BLE设备的开发、测试与调试阶段，开发人员可以使用此命令来检查设备是否按预期支持特定的BLE特性。这有助于识别和解决潜在的问题。

5.3. 特性选择与优化

• 根据应用场景选择特性：不同的BLE应用场景可能需要不同的BLE特性。例如，某些应用可能需要支持长距离通信、低功耗模式或高级加密功能。通过使用HCI_LE_Read_Local_Supported_Features命令，主机可以根据设备的支持情况来选择最合适的特性组合。
• 优化设备性能：了解设备支持的BLE特性有助于开发人员优化设备的性能。例如，如果设备支持数据包长度扩展特性，开发人员可以配置设备以使用更大的数据包大小，从而提高数据传输效率。

5.4. 安全性与隐私保护

• 检查加密与隐私特性：在BLE通信中，加密和隐私保护是至关重要的。通过使用HCI_LE_Read_Local_Supported_Features命令，主机可以检查设备是否支持必要的加密和隐私特性，如LE加密、隐私模式等。这有助于确保设备在通信过程中的安全性。

5.5. 固件升级与兼容性评估

• 在固件升级前：在升级BLE设备的固件之前，主机可以使用此命令来检查新固件是否支持当前设备硬件所支持的BLE特性。这有助于避免固件升级后设备无法正常工作的问题。
• 在兼容性评估中：当BLE设备需要与不同品牌、型号或版本的设备进行互操作时，使用此命令可以评估设备之间的兼容性。这有助于确保设备能够在不同的环境中正常工作。

HCI_LE_Read_Local_Supported_Features命令在BLE技术的多个方面都具有重要的应用价值。通过使用该命令，主机可以获取设备支持的BLE特性信息，并根据这些信息来配置设备、验证兼容性、优化性能以及确保安全性与隐私保护。

六、注意事项

在执行HCI_LE_Read_Local_Supported_Features命令时，需要注意以下几点事项，以确保命令的正确执行和结果的准确性。

6.1. 命令格式与参数

• 确保命令的格式正确，包括操作码（Opcode）和任何必要的参数。对于HCI_LE_Read_Local_Supported_Features命令，通常不需要额外的参数，但应确认命令的完整性和正确性。

6.2. 设备状态与连接

• 在发送命令之前，确认BLE设备已经处于适当的状态。例如，设备应该已经初始化并准备好接收HCI命令。
• 如果设备当前与其他设备建立了连接，可能需要考虑连接状态对命令执行的影响。在某些情况下，可能需要先断开连接再执行该命令。

6.3. 权限与安全性

• 确保发送命令的主机具有足够的权限来执行该命令。在某些系统中，可能需要特定的权限或身份认证才能访问蓝牙控制器的某些功能。
• 注意保护设备的安全性，避免未经授权的访问和操作。

6.4. 响应处理与超时

• 在发送命令后，主机需要等待蓝牙控制器的响应。应设置合理的超时时间，以避免因等待响应而导致系统挂起或崩溃。
• 当接收到响应时，主机需要正确解析响应数据包，并检查状态码以确定命令是否成功执行。

6.5. 特性解释与应用

• 在获取到本地支持的BLE特性后，主机需要正确解释这些特性，并根据应用需求进行配置和使用。
• 注意不同版本的蓝牙核心规范可能定义了不同的特性集，因此应确保使用的规范版本与设备支持的版本相匹配。

6.6. 错误处理与日志记录

• 如果在执行命令过程中遇到错误（如命令发送失败、响应超时或状态码表示错误），主机需要采取相应的错误处理措施，并记录错误日志以便后续分析和调试。

6.7. 兼容性考虑

• 在使用HCI_LE_Read_Local_Supported_Features命令时，需要考虑不同品牌和型号的BLE设备之间可能存在的兼容性差异。
• 如果需要与不同品牌或型号的设备进行互操作，建议查阅相关的兼容性文档或进行测试以确保设备的兼容性。

七、结论

HCI_LE_Read_Local_Supported_Features命令在BLE开发中扮演着至关重要的角色。这一命令为开发者提供了查询本地BLE设备支持特性的能力，是实现高效设备配置和兼容性检查的关键工具。通过深入分析响应中的Supported Features字段，开发者能够精确掌握设备的功能范围，进而确保应用程序能够充分利用这些功能。这种特性查询不仅有助于提升设备的性能，还能增强应用程序的兼容性和用户体验。因此，在BLE开发过程中，熟练掌握并合理运用该命令是至关重要的。
