导读

之前讲了mysql恢复drop/truncate表的方法, 但对于8.0的truncate却比较麻烦, 主要是indexid不好确认, 当时提示了下可以找redo.

其实update操作是不写之前的信息到redo的, 但是要将update前的信息写到undo, 而写undo的过程是要记录redo的, 所以我们还是可以解析redo获取到update之前的操作(即找到被truncate的表).

3年前,我们有解析过redo,虽然比较简单. 这次我们来补全下,顺便整个redoreader工具来解析mysql redo log, 考虑到还有不少使用5.7的, 所以我们兼容5.7,8.0等版本.

redo

一个事务由若干条SQL组成, 一条SQL由若干个mtr(mini-transaction)组成, 一个mtr由若干个mlog组成. 若干个mlog放在若干个block里面. 若干个block组成一个redo log file, 若干个redo log file构成redo(group).

8.0.30之前redo文件是循环写的, 8.0.30及其之后是32个redo文件构成一个组的. 简单点理解就是由几个循环写的redo文件变成了一堆redo文件. 之前的版本是只有0号redolog才有log header,由于log header会记录一些关键信息, 所以会经常写(可观察其时间戳), 后面的版本是每个都有,类似binlog那种了

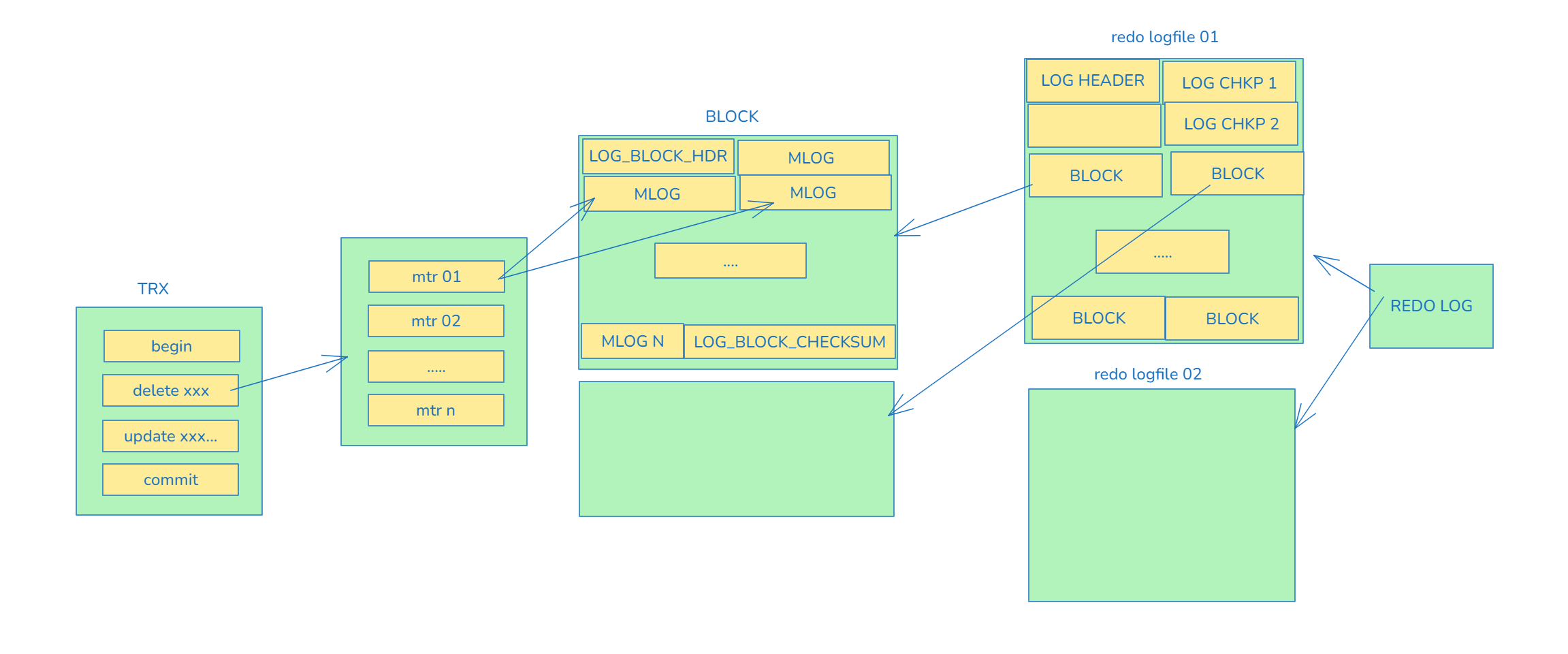

一图以言之:

这里的校验(LOG_BLOCK_CHECKSUM)是使用的crc32c算法(innodb的校验基本上都是用的这玩意.)

mlog

来看看具体的mlog, 先看下整体结构:

对象	大小(字节)	描述
mlog_type	1 字节	第1bit记录是否是单个mlog作为mtr,后7bit就是事务类型
spaceno	mach_parse_compressed	操作的表空间号
pageno	mach_parse_compressed	操作的表空间的页号
data	n	不同的mlog有不同的data,也是本文的重点之一.

spaceno和pageno是大部分mlog都有的, 但MLOG_MULTI_REC_END,MLOG_TABLE_DYNAMIC_META,MLOG_CHECKPOINT是不需要的,也就没有

一共有1-76(不含3,5,6,7,12)即72种mlog. 我们全都解析! 我们主要参考源码中的函数recv_parse_or_apply_log_rec_body(storage/innobase/log/log0recv.cc)

由于mtr太多,每个都拎出来的话,看起比较烦,我就直接整个表格吧: 带有8027的表示老版本使用的,新版本结构发生了变化.

mlog编号	mlog类型	mlog结构	描述
1	MLOG_1BYTE	mlog_parse_nbytes	记录1字节的修改
2	MLOG_2BYTES	mlog_parse_nbytes	记录2字节的修改
4	MLOG_4BYTES	mlog_parse_nbytes	记录4字节的修改
8	MLOG_8BYTES	mlog_parse_nbytes	记录8字节的修改
9	MLOG_REC_INSERT_8027	parse_index_8027(False) page_cur_parse_insert_rec	记录insert操作的
10	MLOG_REC_CLUST_DELETE_MARK_8027	parse_index_8027(False) btr_cur_parse_del_mark_set_clust_rec	对主键索引的某行做delete标记
11	MLOG_REC_SEC_DELETE_MARK	value:1字节 offset:2字节	对二级索引的某行做delete标记
13	MLOG_REC_UPDATE_IN_PLACE_8027	parse_index_8027(False) btr_cur_parse_update_in_place	update of a record, preserves record field sizes
14	MLOG_REC_DELETE_8027	parse_index_8027(False) page_cur_parse_delete_rec	delete一行
15	MLOG_LIST_END_DELETE_8027	parse_index_8027(False) offset:2字节	delete一行(结束标记)
16	MLOG_LIST_START_DELETE_8027	parse_index_8027(False) page_parse_delete_rec_list	delete一行(开始标记)
17	MLOG_LIST_END_COPY_CREATED_8027	parse_index_8027(False) page_parse_copy_rec_list_to_created_page	Copy record list end to a new created index page
18	MLOG_PAGE_REORGANIZE_8027	parse_index_8027(False) btr_parse_page_reorganize(False)	重建索引(row_format=REDUNDANT)
19	MLOG_PAGE_CREATE		创建一个索引页
20	MLOG_UNDO_INSERT	undo_len:2字节 undo_data:undo_len	写undo(我们恢复truncate表就看这个)
21	MLOG_UNDO_ERASE_END		erase an undo log page end
22	MLOG_UNDO_INIT	type:mach_parse_compressed	初始化undo页
23	MLOG_UNDO_HDR_DISCARD		discard an update undo log header
24	MLOG_UNDO_HDR_REUSE	trx_id:mach_u64_parse_compressed	reuse an insert undo log header
25	MLOG_UNDO_HDR_CREATE	trx_id:mach_u64_parse_compressed	创建一个undo log header
26	MLOG_REC_MIN_MARK	rec:2字节	定义一个最小字段
27	MLOG_IBUF_BITMAP_INIT		初始化一个ibuf bitmap页
28	MLOG_LSN	mtr_header	记录当前的lsn
29	MLOG_INIT_FILE_PAGE
30	MLOG_WRITE_STRING	offset:2 length:2 data:length	写一个字符串
31	MLOG_MULTI_REC_END		一个mtr结束的mlog
32	MLOG_DUMMY_RECORD		dummy log record used to pad a log block full
33	MLOG_FILE_CREATE	flags:4 filename_len:2 filename:filename_len	log record about an .ibd file creation
34	MLOG_FILE_RENAME	from_len:2 from_name:from_len to_len:2 to_name:to_len	rename databasename/tablename
35	MLOG_FILE_DELETE	filename_len:2 filename:filename_len	删除一个表空间文件
36	MLOG_COMP_REC_MIN_MARK	rec:2	定义一个最小字段(compact)
37	MLOG_COMP_PAGE_CREATE		创建一个索引页(compact)
38	MLOG_COMP_REC_INSERT_8027	parse_index_8027(True) page_cur_parse_insert_rec	记录insert操作的(compact)
39	MLOG_COMP_REC_CLUST_DELETE_MARK_8027	parse_index_8027(True) btr_cur_parse_del_mark_set_clust_rec	对主键索引的某行做delete标记(compact)
40	MLOG_COMP_REC_SEC_DELETE_MARK	parse_index_8027(True)	对二级索引的某行做delete标记(compact)
41	MLOG_COMP_REC_UPDATE_IN_PLACE_8027	parse_index_8027(True) btr_cur_parse_update_in_place	update(compact)
42	MLOG_COMP_REC_DELETE_8027	parse_index_8027(True) page_cur_parse_delete_rec	delete(compact)
43	MLOG_COMP_LIST_END_DELETE_8027	parse_index_8027(True) page_parse_delete_rec_lis	delete结束(compact)
44	MLOG_COMP_LIST_START_DELETE_8027	parse_index_8027(True) page_parse_delete_rec_list	delete开始(compact)
45	MLOG_COMP_LIST_END_COPY_CREATED_8027	parse_index_8027(True) page_parse_copy_rec_list_to_created_page	copy compact record list end to a new created index page
46	MLOG_COMP_PAGE_REORGANIZE_8027	parse_index_8027(True) btr_parse_page_reorganize(False)	reorganize an index page
47	MLOG_FILE_CREATE2	fil_name_parse	创建一个ibd文件
48	MLOG_ZIP_WRITE_NODE_PTR	offset:2字节 z_offset:2字节 data:4字节	节点指针(压缩的非叶子节点)
49	MLOG_ZIP_WRITE_BLOB_PTR	offset:2字节 z_offset:2字节 data:20字节	压缩的溢出页指针
50	MLOG_ZIP_WRITE_HEADER	offset:1 len:1 data:len	压缩页页头
51	MLOG_ZIP_PAGE_COMPRESS	page_size:2 trailer_size:2 page_pre:4 page_next:4 page_data:page_size trailer_data:trailer_size	压缩一个索引页
52	MLOG_ZIP_PAGE_COMPRESS_NO_DATA_8027	parse_index_8027(True) page_zip_parse_compress_no_data	压缩一个索引页(nodata)
53	MLOG_ZIP_PAGE_REORGANIZE_8027	parse_index_8027(True) btr_parse_page_reorganize(True)	重建一个压缩页
54	MLOG_FILE_RENAME2	fil_name_parse	重命名一个表空间文件
55	MLOG_FILE_NAME	fil_name_parse	note the first use of a tablespace file since checkpoint
56	MLOG_CHECKPOINT	lsn:8	lsn
57	MLOG_PAGE_CREATE_RTREE		创建一个Rtree索引页
58	MLOG_COMP_PAGE_CREATE_RTREE		创建一个Rtree索引页(compact)
59	MLOG_INIT_FILE_PAGE2		MLOG_INIT_FILE_PAGE
60	MLOG_TRUNCATE	lsn:8	Disabled for WL6378
61	MLOG_INDEX_LOAD	data:8
62	MLOG_TABLE_DYNAMIC_META	tableid:mach_parse_u64_much_compressed version:mach_parse_u64_much_compressed persister:1 autoinc:mach_parse_u64_much_compressed	持久化动态元数据信息注:这个及其之后的Mlog是8.0才有的
63	MLOG_PAGE_CREATE_SDI		创建一个sdi索引页
64	MLOG_COMP_PAGE_CREATE_SDI		创建一个sdi索引页(compact)
65	MLOG_FILE_EXTEND	offset:8 size:8	扩展表空间
66	MLOG_TEST	key:8 value:8 payload_size:2 payload:payload_size start_lsn:8 end_lsn:8	tests of redo log.
67	MLOG_REC_INSERT	parse_index page_cur_parse_insert_rec(False)
68	MLOG_REC_CLUST_DELETE_MARK	parse_index btr_cur_parse_del_mark_set_clust_rec
69	MLOG_REC_DELETE	parse_index offset:2
70	MLOG_REC_UPDATE_IN_PLACE	parse_index btr_cur_parse_update_in_place
71	MLOG_LIST_END_COPY_CREATED	parse_index log_data_len:4 data:log_data_len
72	MLOG_PAGE_REORGANIZE	parse_index level:0(固定6)
73	MLOG_ZIP_PAGE_REORGANIZE	parse_index btr_parse_page_reorganize(True)
74	MLOG_ZIP_PAGE_COMPRESS_NO_DATA	parse_index page_zip_parse_compress_no_data
75	MLOG_LIST_END_DELETE	parse_index offset:2
76	MLOG_LIST_START_DELETE	parse_index offset:2

看起来多, 实际上就那么几种,很多都是新版本(instant)改了一丢丢, 旧版本就多个compact之类的.

再通过之前的ibd学习, 看到这些mlog就会格外的亲切.

mlog基础结构

对于spaceno,pageno等会大量出现,而且大部分都是固定的,为了节省空间,就需要对其进行简单的"压缩"处理(系统表空间id也经常使用,所以压缩的时候也得考虑这个)

上面有一堆比较通用的结构,我们这里来一个个瞅一下:

parse_index

8.0使用的解析index信息的

对象	大小(字节)
index_version	1
index_flags	1
cols	2
inst_cols	2 (if index_flags&0x04)
n_uniq	2
index_fields	2*cols
index_versioned_fields	2*inst_cols

老版本的解析index(compact)则为:

parse_index_8027

对象	大小(字节)
n	2
n	2 (if n & 0x8000)
n_uniq	2
col	2*n

来看下insert操作需要的:

page_cur_parse_insert_rec

对象	大小(字节)
offset	1 (if not is_short)
end_seg_len	mach_parse_compressed
info_and_status_bits	1 (if end_seg_len & 0x1)
origin_offset	mach_parse_compressed (if end_seg_len & 0x1)
mismatch_index	mach_parse_compressed (if end_seg_len & 0x1)
data	end_seg_len

delete操作基本上就是一个offset:

page_cur_parse_delete_rec

对象	大小(字节)
offset	2

copy record操作:

page_parse_copy_rec_list_to_created_page

对象	大小(字节)
log_data_len	4
data	log_data_len

delete操作(起始/结束):

page_parse_delete_rec_list

对象	大小(字节)
offset	2

重建page的操作

btr_parse_page_reorganize

对象	大小(字节)
level	2 (如果压缩的话)

主键索引标记delete

btr_cur_parse_del_mark_set_clust_rec

对象	大小(字节)
flags	1
val	1
pos	mach_parse_compressed
roll_ptr	7
trx_id	mach_u64_parse_compressed
offset	2

update操作:

btr_cur_parse_update_in_place

对象	大小(字节)
flags	1
pos	mach_parse_compressed
roll_ptr	7
trx_id	mach_u64_parse_compressed
rec_offset	2
info_bits	1
n_fields	mach_parse_compressed
field_no	mach_parse_compressed*n_fields
field_len	mach_parse_compressed*n_fields
field_value	field_len*n_fields

压缩一个索引页

page_zip_parse_compress_no_data

对象	大小(字节)
level	1

文件相关的操作:

fil_name_parse

对象	大小(字节)
	4(if MLOG_FILE_CREATE2)
len	2
name	len
new_len	2 (if MLOG_FILE_RENAME2)
new_name	new_len (if MLOG_FILE_RENAME2)

感觉使用python表示更直观一些, 但可能就比较水了...

mlog压缩方式

对于经常出现的spaceno,pageno等整形是可以简单压缩下的(节省空间). 如果只是按照类似连接协议那种方式的压缩的话, 那么undo(4294967279),mysql.ibd(4294967294)就得使用老长的空间了. 所以采取了折中的压缩方式: 对小/大的数字采用短一点的编码. 说起来比较复杂, 我们直接使用python代码来表示4字节以内的压缩方式吧:

def rmach_parse_compressed(data):
	val = data[0]
	n = 1
	if val < 0x80:
		n = 1
	elif val < 0xC0:
		val = struct.unpack('>H',data[:2])[0] & 0x3FFF
		n = 2
	elif val < 0xE0:
		val = struct.unpack('>L',b'\x00'+data[:3])[0] & 0x1FFFFF
		n = 3
	elif val < 0xF0:
		val = struct.unpack('>L',data[:4])[0] & 0xFFFFFFF
		n = 4
	elif val < 0xF8:
		val = struct.unpack('>L',data[1:5])[0]
		n = 5
	elif val < 0xFC:
		val = (struct.unpack('>H',data[:2])[0] & 0x3FF) | 0xFFFFFC00
		n = 2
	elif val < 0xFE:
		val = (struct.unpack('>L',b'\x00'+data[:3])[0] & 0x1FFFF) | 0xFFFE0000
		n = 3
	else:
		val = (struct.unpack('>L',b'\x00'+data[1:4]))[0] | 0xFF000000
		n = 4
	return n,val

也就是使用1-5字节来表示4字节的数字. 有了4字节的数字, 那么8字节的就简单了:

8字节的压缩有2种方式:

mach_u64_parse_compressed: 即对前4字节采取4字节压缩方式(mach_parse_compressed), 后4字节不变, 这样就是使用5-9字节表示8字节..

        def mach_u64_parse_compressed(self):
                return (self.mach_read_next_compressed()<<32)|self.mach_read_from_n(4)

mach_parse_u64_much_compressed: 如果第1字节是0xff则直接使用mach_parse_compressed. 否则前后4字节都使用mach_parse_compressed来表示. 就只有MLOG_TABLE_DYNAMIC_META在使用...

        def mach_parse_u64_much_compressed(self):
                if self.offset == 508: # 可能跨Block
                        self._read_block()
                        self.offset = 12
                if self.data[self.offset] != 0xFF:
                        return self.mach_parse_compressed()
                n = self.mach_parse_compressed()
                n << 32
                return n|self.mach_parse_compressed()

redo_reader 实战

讲了那么多理论. 我们来动动手. 于是很快就写了个redo_reader: https://github.com/ddcw/redo

下载

wget https://github.com/ddcw/redo/archive/refs/heads/main.zip
unzip main.zip
cd redo-main/
python3 redo_reader.py --help

使用场景

我们想看某条SQL语句执行的时候,redo进行了哪些操作:

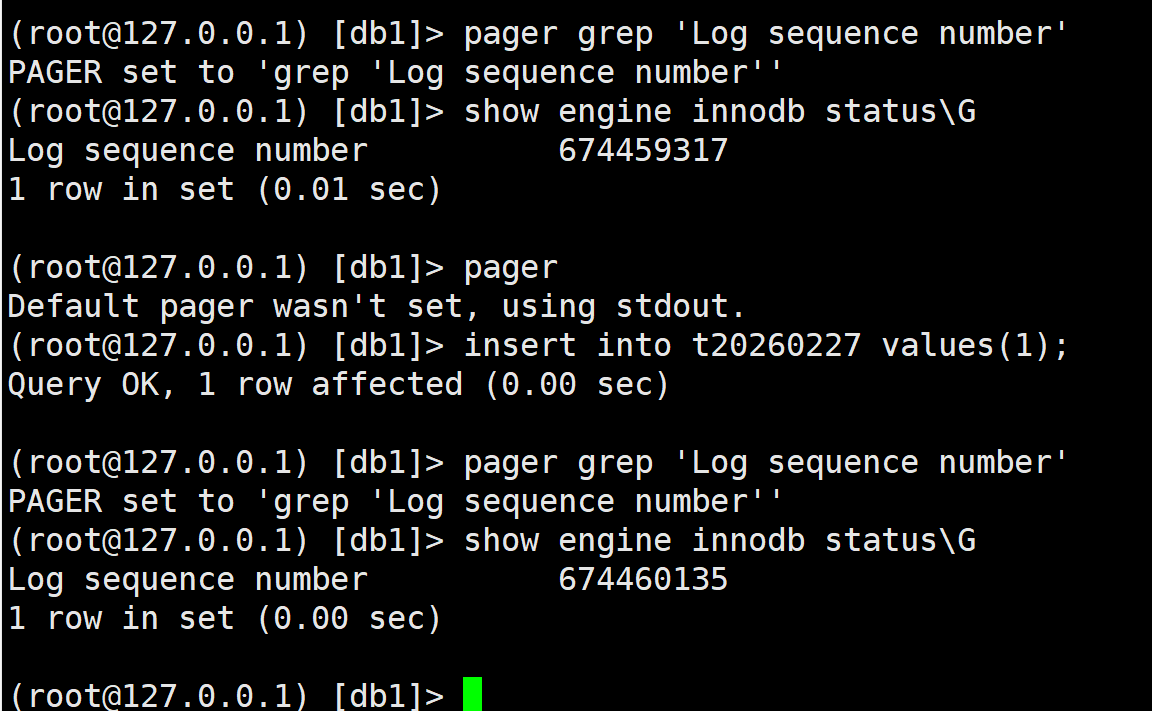

获取起止LSN: (尽量保证只有你的SQL在跑,不然干扰太多)

-- 查看当前LSN
show engine innodb status\G

-- 执行任意SQL
insert into db1.t20260227 values(1);

-- 查看当前LSN
show engine innodb status\G

然后解析对应的redo log(不知道是哪个的话, 看时间戳就是了.或者直接*)

python3 redo_reader.py /data/mysql_8037/mysqllog/redolog/#innodb_redo/#ib_redo40 --start-lsn 674459317 --stop-lsn 674460135

虽然只是简单的insert,但输出内容是非常多的,(truncate更多). 详情如下:

[root@ddcw21 redo-main]#python3 redo_reader.py /data/mysql_8037/mysqllog/redolog/#innodb_redo/#ib_redo40 --start-lsn 674459317 --stop-lsn 674460135

- [M] file:#ib_redo40 gblockno:1317304 lsn:674459317 cblockno:6731 offset:181 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 30
    offset    : 50
    value     : 4294967295

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459325 cblockno:6731 offset:189 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 30
    offset    : 54
    value     : 0

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459332 cblockno:6731 offset:196 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 30
    offset    : 56
    value     : 4294967295

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459340 cblockno:6731 offset:204 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 30
    offset    : 60
    value     : 0

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459347 cblockno:6731 offset:211 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 30
    offset    : 46
    value     : 0

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459354 cblockno:6731 offset:218 name:MLOG_MULTI_REC_END(31)
    spaceno   : -1
    pageno    : -1

- [S] file:#ib_redo40 gblockno:1317304 lsn:674459355 cblockno:6731 offset:219 name:MLOG_8BYTES(8)
    spaceno   : 0
    pageno    : 7
    offset    : 38
    value     : 12288

- [M] file:#ib_redo40 gblockno:1317304 lsn:674459365 cblockno:6731 offset:229 name:MLOG_UNDO_HDR_REUSE(24)
    spaceno   : 4294967278
    pageno    : 146
    trx_id    : 16715

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459375 cblockno:6731 offset:239 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 40
    value     : 272

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459384 cblockno:6731 offset:248 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 42
    value     : 272

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459393 cblockno:6731 offset:257 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 104
    value     : 272

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459402 cblockno:6731 offset:266 name:MLOG_MULTI_REC_END(31)
    spaceno   : -1
    pageno    : -1

- [S] file:#ib_redo40 gblockno:1317304 lsn:674459403 cblockno:6731 offset:267 name:MLOG_UNDO_INSERT(20)
    spaceno   : 4294967278
    pageno    : 146
    len       : 11
    data      : b'\x0b\x00\x84\xd7\x06\x00\x00\x00\x000\x00'

- [S] file:#ib_redo40 gblockno:1317304 lsn:674459421 cblockno:6731 offset:285 name:MLOG_REC_INSERT(67)
    spaceno   : 177
    pageno    : 4
    index_version: 1
    index_flags: 1
    cols      : 4
    inst_cols : None
    n_uniq    : 1
    index_fields: [32774, 32774, 32775, 4]
    index_versioned_fields: None
    offset    : 99
    end_seg_len: 29
    info_and_status_bits: 0
    origin_offset: 6
    mismatch_index: 0
    data      : b'\x00\x00\x00\x10\xff\xf2\x00\x00\x00\x000\x00\x00\x00\x00\x00AK\x82\x00\x00\x00\x92\x01\x10\x80\x00\x00\x01'

- [M] file:#ib_redo40 gblockno:1317304 lsn:674459474 cblockno:6731 offset:338 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 56
    value     : 6

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459482 cblockno:6731 offset:346 name:MLOG_1BYTE(1)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 106
    value     : 1

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459490 cblockno:6731 offset:354 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 132
    value     : 1

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459498 cblockno:6731 offset:362 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 136
    value     : 24

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459506 cblockno:6731 offset:370 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 140
    value     : 0

  [M] file:#ib_redo40 gblockno:1317304 lsn:674459514 cblockno:6731 offset:378 name:MLOG_WRITE_STRING(30)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 144
    length    : 128
    data      : b'MySQLXid%\xa9\xb0\x19\x00\x00\x00\x00Q\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00'

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459667 cblockno:6732 offset:019 name:MLOG_MULTI_REC_END(31)
    spaceno   : -1
    pageno    : -1

- [M] file:#ib_redo40 gblockno:1317305 lsn:674459668 cblockno:6732 offset:020 name:MLOG_UNDO_HDR_CREATE(25)
    spaceno   : 4294967278
    pageno    : 293
    trx_id    : 16715

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459678 cblockno:6732 offset:030 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 40
    value     : 3578

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459687 cblockno:6732 offset:039 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 42
    value     : 3578

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459696 cblockno:6732 offset:048 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3345
    value     : 3578

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459705 cblockno:6732 offset:057 name:MLOG_MULTI_REC_END(31)
    spaceno   : -1
    pageno    : -1

- [M] file:#ib_redo40 gblockno:1317305 lsn:674459706 cblockno:6732 offset:058 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 146
    offset    : 56
    value     : 2

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459714 cblockno:6732 offset:066 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 56
    value     : 2

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459722 cblockno:6732 offset:074 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 34
    offset    : 50
    value     : 293

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459730 cblockno:6732 offset:082 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 34
    offset    : 54
    value     : 3361

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459738 cblockno:6732 offset:090 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 34
    offset    : 56
    value     : 293

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459746 cblockno:6732 offset:098 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 34
    offset    : 60
    value     : 3361

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459754 cblockno:6732 offset:106 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3361
    value     : 4294967295

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459763 cblockno:6732 offset:115 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3365
    value     : 0

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459771 cblockno:6732 offset:123 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3367
    value     : 4294967295

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459780 cblockno:6732 offset:132 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3371
    value     : 0

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459788 cblockno:6732 offset:140 name:MLOG_4BYTES(4)
    spaceno   : 4294967278
    pageno    : 34
    offset    : 46
    value     : 1

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459795 cblockno:6732 offset:147 name:MLOG_8BYTES(8)
    spaceno   : 4294967278
    pageno    : 34
    offset    : 4168
    value     : 16716

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459806 cblockno:6732 offset:158 name:MLOG_8BYTES(8)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3335
    value     : 16716

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459818 cblockno:6732 offset:170 name:MLOG_2BYTES(2)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3343
    value     : 0

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459826 cblockno:6732 offset:178 name:MLOG_1BYTE(1)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3513
    value     : 1

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459834 cblockno:6732 offset:186 name:MLOG_WRITE_STRING(30)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3514
    length    : 64
    data      : b'de98b78e-dbb5-11f0-9e1b-000c2980c11e:379\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00'

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459907 cblockno:6732 offset:259 name:MLOG_1BYTE(1)
    spaceno   : 4294967278
    pageno    : 293
    offset    : 3347
    value     : 3

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459915 cblockno:6732 offset:267 name:MLOG_MULTI_REC_END(31)
    spaceno   : -1
    pageno    : -1

- [M] file:#ib_redo40 gblockno:1317305 lsn:674459916 cblockno:6732 offset:268 name:MLOG_UNDO_HDR_REUSE(24)
    spaceno   : 4294967279
    pageno    : 147
    trx_id    : 16717

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459926 cblockno:6732 offset:278 name:MLOG_2BYTES(2)
    spaceno   : 4294967279
    pageno    : 147
    offset    : 40
    value     : 272

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459935 cblockno:6732 offset:287 name:MLOG_2BYTES(2)
    spaceno   : 4294967279
    pageno    : 147
    offset    : 42
    value     : 272

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459944 cblockno:6732 offset:296 name:MLOG_2BYTES(2)
    spaceno   : 4294967279
    pageno    : 147
    offset    : 104
    value     : 272

  [M] file:#ib_redo40 gblockno:1317305 lsn:674459953 cblockno:6732 offset:305 name:MLOG_MULTI_REC_END(31)
    spaceno   : -1
    pageno    : -1

- [S] file:#ib_redo40 gblockno:1317305 lsn:674459954 cblockno:6732 offset:306 name:MLOG_UNDO_INSERT(20)
    spaceno   : 4294967279
    pageno    : 147
    len       : 50
    data      : b'\x0b\x00\x84\x1a$de98b78e-dbb5-11f0-9e1b-000c2980c11e\x08\x80\x00\x00\x00\x00\x00\x01{'

- [S] file:#ib_redo40 gblockno:1317305 lsn:674460011 cblockno:6732 offset:363 name:MLOG_REC_INSERT(67)
    spaceno   : 4294967294
    pageno    : 590
    index_version: 1
    index_flags: 1
    cols      : 5
    inst_cols : None
    n_uniq    : 2
    index_fields: [32768, 32776, 32774, 32775, 32776]
    index_versioned_fields: None
    offset    : 2540
    end_seg_len: 71
    info_and_status_bits: -1
    origin_offset: -1
    mismatch_index: -1
    data      : b'$\x00\x01H\xf5!de98b78e-dbb5-11f0-9e1b-000c2980c11e\x80\x00\x00\x00\x00\x00\x01{\x00\x00\x00\x00AM\x81\x00\x00\x00\x93\x01\x10\x80\x00\x00\x00\x00\x00\x01{'

- [S] file:#ib_redo40 gblockno:1317305 lsn:674460107 cblockno:6732 offset:459 name:MLOG_2BYTES(2)
    spaceno   : 4294967279
    pageno    : 147
    offset    : 56
    value     : 2

- [S] file:#ib_redo40 gblockno:1317305 lsn:674460115 cblockno:6732 offset:467 name:MLOG_8BYTES(8)
    spaceno   : 0
    pageno    : 5
    offset    : 15908
    value     : 16717

- [S] file:#ib_redo40 gblockno:1317305 lsn:674460125 cblockno:6732 offset:477 name:MLOG_8BYTES(8)
    spaceno   : 0
    pageno    : 5
    offset    : 15908
    value     : 16718

输出这么大一堆, 其实关键的就是:

- [S] file:#ib_redo40 gblockno:1317304 lsn:674459421 cblockno:6731 offset:285 name:MLOG_REC_INSERT(67)
    spaceno   : 177
    pageno    : 4
    index_version: 1
    index_flags: 1
    cols      : 4
    inst_cols : None
    n_uniq    : 1
    index_fields: [32774, 32774, 32775, 4]
    index_versioned_fields: None
    offset    : 99
    end_seg_len: 29
    info_and_status_bits: 0
    origin_offset: 6
    mismatch_index: 0
    data      : b'\x00\x00\x00\x10\xff\xf2\x00\x00\x00\x000\x00\x00\x00\x00\x00AK\x82\x00\x00\x00\x92\x01\x10\x80\x00\x00\x01'

这个data就是实际insert的内容, 一共29字节,

null_bitmask 1 字节

record_header: 5 字节

rowid: 6字节

trxid+rollptr: 13字节

id: 4字节

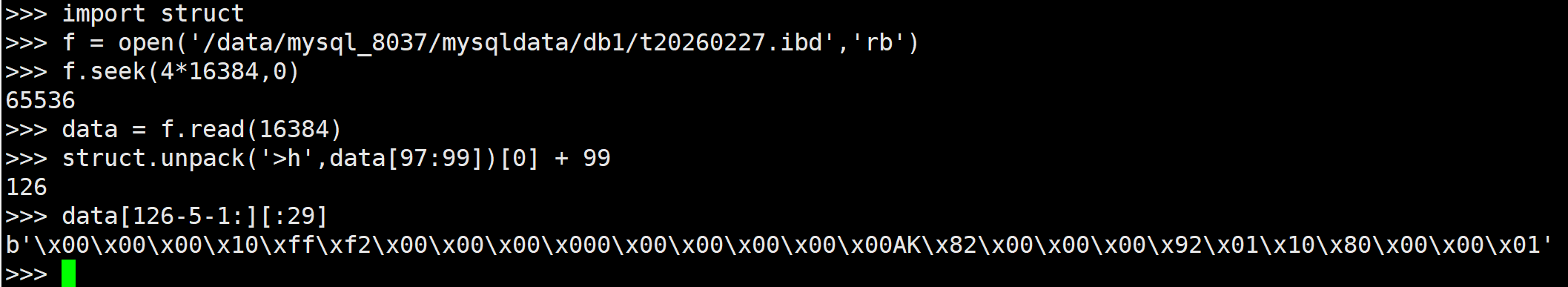

我们也可以打开ibd文件确认确认:

其它SQL对应的redo信息就请自己去解析吧, 这玩意内容太多了. 还可以在人工去看对应的表空间的对应page验证

由于输出内容太多, 所以我们还加了个过滤功能: 比如查看指定的mlog.

比如

查看truncate table的indexid

有2种方法:

直接查看redo的MLOG_UNDO_INSERT (把update前的内容insert到undo里面去)
根据redo记录的MLOG_REC_UPDATE_IN_PLACE的rollptr去找undo信息

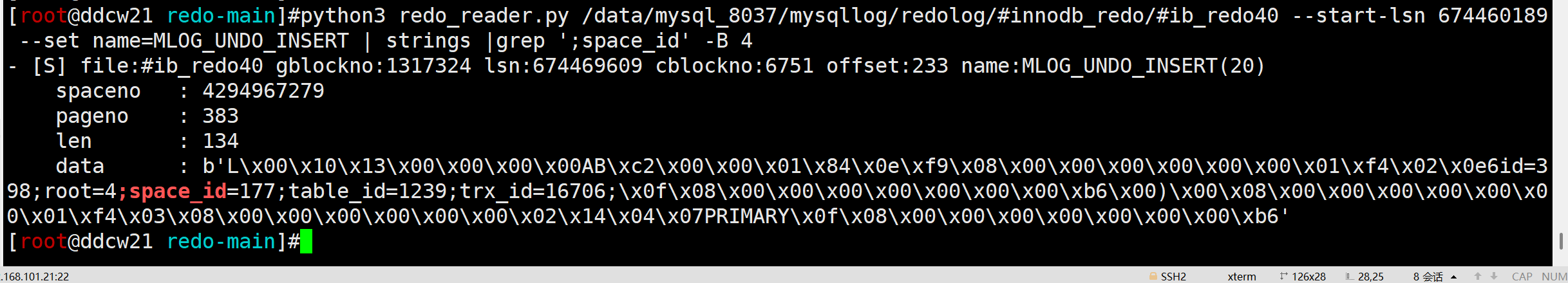

方法1:

python3 redo_reader.py /data/mysql_8037/mysqllog/redolog/#innodb_redo/#ib_redo40 --start-lsn 674460189 --set name=MLOG_UNDO_INSERT | strings |grep ';space_id'

看到的id=398就是被truncate表的indexid.有了这玩意我们就能使用ibd2sql去扫描磁盘恢复被truncate表了.

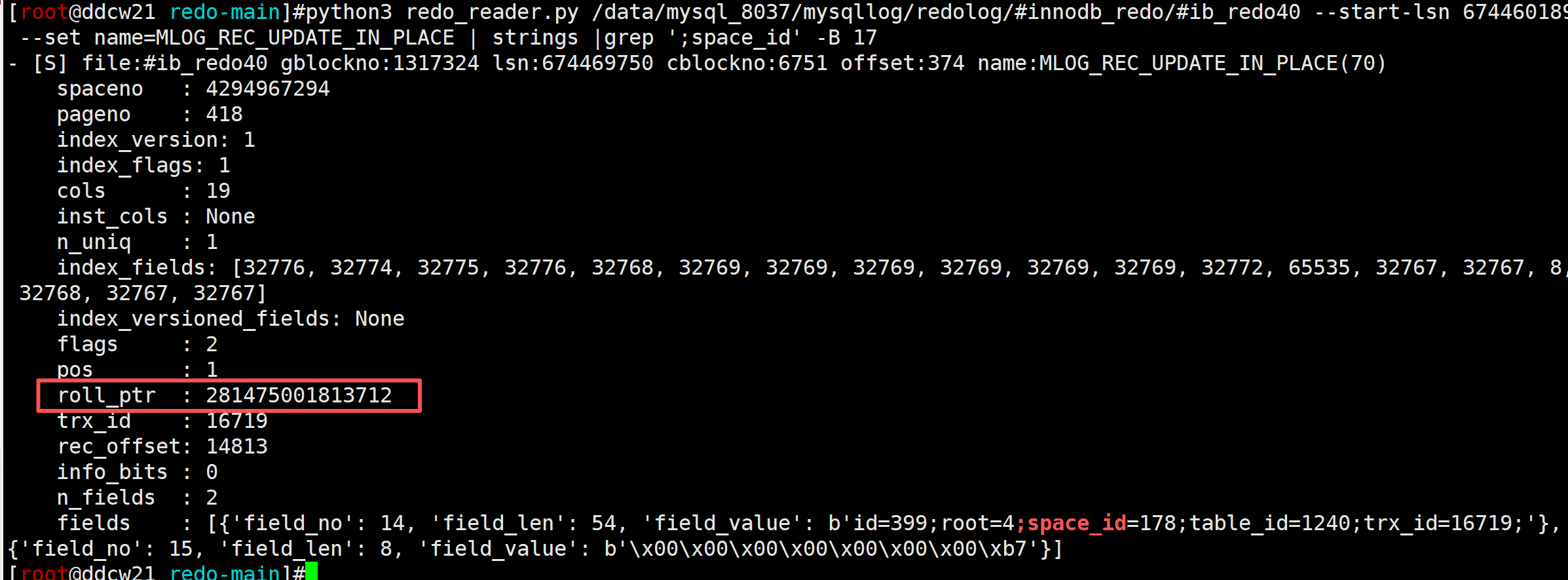

方法2:

python3 redo_reader.py /data/mysql_8037/mysqllog/redolog/#innodb_redo/#ib_redo40 --start-lsn 674460189 --set name=MLOG_REC_UPDATE_IN_PLACE | strings |grep ';space_id' -B 17

这个id=399是新的indexid,旧的我们得根据roll_ptr去undo里面找:

python3 undo_reader.py /data/mysql_8037/mysqldata/undo_001 -r 281475001813712

这里解析出来的id=398就是我们truncate表的indexid了(删除之前忘记查看原来是多少了....)

总结

mysql的redo记录的是物理+逻辑日志.结构比较简单(复杂了性能就是个问题), 我们能解析mysql redo文件了, 能了解到各SQL对应的具体的内部操作了, 其实再进一步就能做个类似xbk的热备工具了(-_-)

我们这里只解析了2条SQL, 其它SQL对应的redo操作请读者自行验证.

参考:

https://dev.mysql.com/doc/refman/8.0/en/innodb-init-startup-configuration.html

https://dev.mysql.com/doc/dev/mysql-server/latest/PAGE_INNODB_REDO_LOG_FORMAT.html

https://github.com/ddcw/redo

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

mysql

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

mysql
