摘要：以太网温湿度变送器相较于传统485设备，稳定性、运维性、组网能力大幅提升，但在工业车间、配电柜机房、电力箱变、机电设备密集场景中，依然存在数据跳变、间歇性丢包、随机离线、报文乱码等疑难问题。绝大多数现场故障并非设备硬件损坏，而是工业电磁干扰、布线不规范、接地缺失、安装点位不合理、排查方式错误导致。本文从工业现场干扰来源、屏蔽布线与接地规范、设备安装避扰原则、通讯故障排查流程、真实落地案例五个维度，系统性总结工业以太网传感设备抗干扰设计与实战调试经验，解决工业环境监测长期不稳定痛点。

关键词：以太网温湿度变送器；工业抗干扰；屏蔽网线接地；电磁干扰；网络排查；现场调试

一、前言

普通商用环境中，RJ45以太网传感器基本可以做到即插即用、长期稳定，但在工业强电磁环境下，网络信号极其脆弱。变频器、配电柜、大功率电机、空调机组、整流设备会持续产生高频电磁辐射与脉冲干扰，直接穿透非屏蔽线路，导致以太网温湿度传感器出现数值漂移、抖动、断连、重连、数据断层等问题。

很多工程人员调试时盲目更换设备、重启交换机，问题反复复发，核心原因是没有从干扰源头、布线结构、接地体系、安装规范解决问题。本文结合多年工业电力、车间、机房现场改造经验，梳理一套标准化、可落地的抗干扰施工与调试方案。

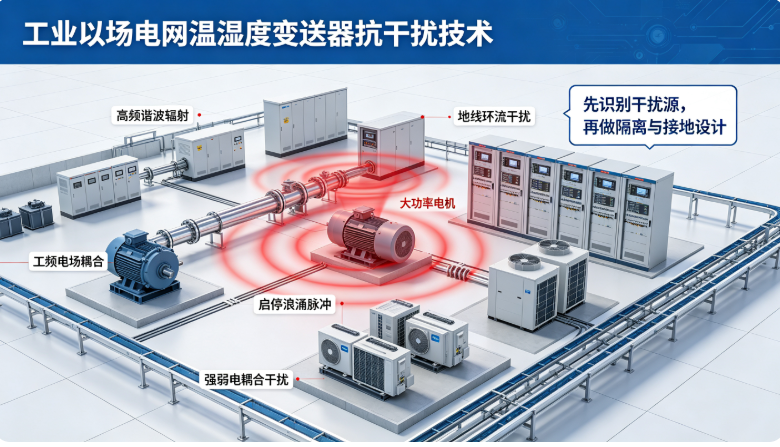

二、工业现场核心电磁干扰来源

工业环境干扰并非杂乱无章，全部来自固定设备与线路耦合，精准识别干扰源是抗干扰设计的第一步。

2.1 变频设备高频辐射干扰（最强干扰源）

车间风机、水泵、中央空调变频机组工作时会产生高频谐波与电磁辐射，辐射范围广、穿透力强，是导致传感器数据跳变、网络丢包的首要原因。高频脉冲会叠加在网络信号上，导致报文校验错误、重连频繁。

2.2 高低压配电柜、配电箱电场干扰

电力机房、配电间密集排布的断路器、母线、电缆桥架，会形成持续性工频电场，长期干扰周边弱电信号。网线紧贴强电桥架敷设时，会产生耦合感应电压，导致设备端口漏电、网络不稳定。

2.3 大功率设备启停瞬时脉冲干扰

大型压缩机、除湿机组、照明集中回路启停瞬间，会产生瞬时浪涌电压与电流脉冲，冲击网络链路，造成传感器瞬时离线、数据断帧。

2.4 强弱电同管同槽布线耦合干扰

现场最常见施工错误：网线与220V/380V强电线并行同管、同桥架敷设，无隔离、无屏蔽、无接地，长期感应干扰导致网络质量持续劣化。

2.5 接地混乱、零地混接引入地线干扰

工业现场地线杂乱、零地共用、多点接地电位不一致，会产生地线环流，干扰网络差分信号，造成设备通信不稳定。

三、屏蔽网线选型与标准接地抗干扰设计

工业环境想要网络稳定，屏蔽布线+规范接地是唯一硬性标准，非屏蔽网线在工业强干扰场景不具备长期使用条件。

3.1 网线选型标准

工业现场强制使用超五类/六类双层屏蔽网线（FTP/STP），禁止使用普通非屏蔽网线。屏蔽层可有效阻隔高频辐射、电场耦合干扰，从物理层面隔绝绝大部分外部干扰。

户外、桥架长距离走线必须使用带护套屏蔽网线，防老化、防受潮、防屏蔽层氧化失效。

3.2 强弱电隔离布线规范

1. 弱电网络线与强电电源线必须分管、分槽、分桥架，严禁同管敷设；

2. 平行敷设距离保持≥30cm以上，杜绝近距离长线并行；

3. 强弱电交叉位置必须垂直交叉，最大限度减少耦合面积；

4. 靠近变频器、配电柜区域增加金属隔板隔离。

3.3 屏蔽层接地核心规范（重中之重）

很多项目用了屏蔽线却依然干扰严重，原因是接地错误。

正确接地方式：单端接地

网线屏蔽层仅在机房交换机端单侧可靠接地，传感器终端悬空不接地。避免两端接地电位差产生地线环流，反而引入更强干扰。

严禁双端接地、严禁屏蔽层裸露搭接金属壳体，极易造成网络抖动、端口异常。

所有屏蔽水晶头、屏蔽模块必须压接牢固，保证屏蔽层连续导通，无断点、无虚接。

3.4 交换机端接地要求

工业POE交换机外壳必须独立接地，接地电阻≤4Ω，释放静电与高频干扰，避免设备积累静电导致端口死机、丢包。

四、设备安装位置抗干扰布局原则

安装点位直接决定设备运行稳定性，工业环境必须规避干扰源，不能随意贴墙、贴设备安装。

4.1 绝对禁止安装位置

1. 变频器、大功率电机正侧面辐射区域；

2. 配电柜、配电箱柜体表面及近距离区域；

3. 强电桥架正下方、母线旁边；

4. 设备出风口、热源震动位置；

5. 金属密闭死角、静电积累区域。

4.2 推荐安装位置

1. 远离动力设备的空旷墙面、中性区域；

2. 气流平稳、无强辐射、无震动位置；

3. 高低压设备中间隔离缓冲区域；

4. 高度统一、布线规整、便于后期运维的点位。

4.3 设备壳体抗干扰处理

工业金属壳体变送器保持外壳悬空绝缘安装，避免壳体多点接触金属结构产生电位差干扰，进一步提升抗干扰能力。

五、工业通讯异常标准化排查流程

现场通讯故障不要盲目换设备，按照由外到内、由物理到逻辑的标准化流程排查，快速定位干扰问题。

5.1 物理层排查（90%故障在此）

1. 检查是否使用非屏蔽网线；

2. 检查强弱电是否同管并行；

3. 检查屏蔽层接地是否规范、是否双端接地；

4. 检查水晶头压接、线路氧化、虚接、受潮问题；

5. 检查线路是否靠近变频、配电干扰源。

5.2 网络层排查

1. 查看设备在线状态、丢包率、延迟波动；

2. 检查IP冲突、网段混乱、广播风暴；

3. 检查POE电压是否稳定、功率是否充足；

4. 更换交换机端口测试是否端口老化干扰。

5.3 设备与策略排查

1. 关闭无用协议、精简报文，降低干扰容错率；

2. 开启端口隔离、风暴抑制、流量控制；

3. 开启设备数据滤波、防抖过滤算法；

4. 升级设备固件修复兼容bug。

六、工业现场真实项目案例复盘

案例一：车间变频设备导致全网温湿度数据跳变

项目现象：生产车间6台以太网温湿度传感器白天频繁数据漂移、随机离线，夜间设备停机后网络自动恢复正常。更换设备、更换交换机无效。

问题根源：网线全程与变频风机电源线同桥架敷设，无屏蔽、无隔离，高频干扰持续耦合。

解决方案：全线更换六类屏蔽网线，强弱电分槽隔离，交换机端单端接地，整改后全年零丢包、数据曲线平稳。

案例二：电力配电间传感器间歇性离线

项目现象：配电间传感器不定时断连，每天出现数次短暂离线，无规律可循。

问题根源：施工时网线屏蔽层两端接地，地电位差形成环流干扰，导致网络报文出错重连。

解决方案：改为交换机端单端接地，解除设备端屏蔽层接地，故障彻底消除。

案例三：机房设备启停导致瞬时数据断帧

项目现象：大型除湿机组启停瞬间，所有传感器瞬时断包、数据跳变。

问题根源：设备启停浪涌干扰，无接地泄放通道。

解决方案：交换机外壳可靠接地，增加浪涌保护模块，开启设备数据防抖滤波，彻底解决瞬时干扰问题。

七、工业抗干扰最终落地总结

1. 工业环境不稳定90%是布线与接地问题，10%是安装位置问题，极少是设备硬件问题；

2. 强电磁场景必须使用屏蔽网线+单端接地，严禁强弱电混铺；

3. 设备必须远离变频、配电、动力设备等干扰源，科学选点安装；

4. 故障排查优先查物理层、布线、接地，再排查网络与设备配置；

5. 规范的抗干扰设计，可以让以太网温湿度设备在恶劣工业环境下实现常年免维护、零漂移、零丢包稳定运行。
