DolphinDB 时序相似检索实战：从波形匹配到诊断案例库

摘要

工业现场出异常时，工程师的第一句话往往不是"快算频谱"，而是——"这个以前见过吗？"

如果见过，问题基本就解决了一半：上次是什么原因、怎么处理的、换了什么件，照方抓药。这些经验存在于哪里？大部分在老师傅的脑子里、在车间的聊天记录里、在几份没人再翻的故障报告里。老师傅休假，经验就暂时不可用；老师傅离职，经验就永久流失。

而这些经验其实有一个天然的载体——历史数据本身。每一次异常的波形都存在库里，缺的只是两样东西：一是把"找相似"变成一个可执行的查询而不是人肉翻曲线；二是把诊断结论和处理措施挂到数据上沉淀下来，让下一次异常能自动检索到。

本文用 DolphinDB 实现这套能力：事件片段的提取与归一化、相似度的计算方法（相关系数/欧氏距离/DTW）、两级检索的 SQL 实现、以及"检索→标注→入库"的案例库闭环。核心思路不复杂：波形先变成可比的向量，再用"粗筛 + 精排"两级检索找到历史相似案例——把组织记忆从人脑搬进数据库。

一、"找相似"的价值：从个人经验到组织记忆

先把这个需求的价值说透，再谈实现。

1.1 诊断经验正在以三种方式流失

• 随人流失：诊断能力突出的往往集中在少数几个人，他们的经验没有载体，人走经验走
• 随时间模糊：半年前处理过类似的抖动，但"类似"到什么程度、当时波形长什么样，记忆不可靠
• 沉没在记录里：有故障报告，但报告是文本，没法拿当前波形去"搜"一段文字

三种流失的共同根因：经验和数据没有连在一起。波形躺在时序库里，结论躺在文档里，中间没有桥。

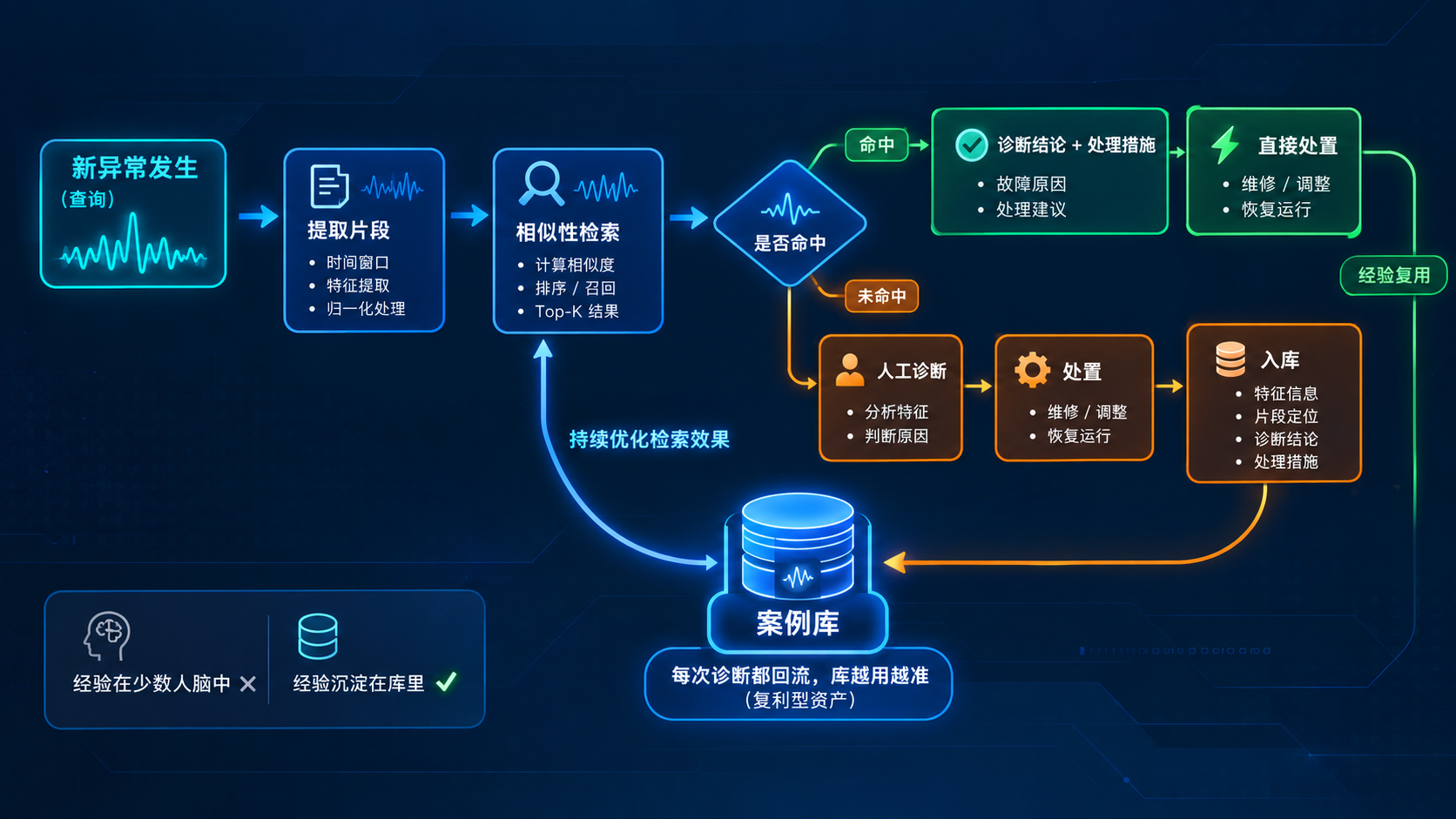

1.2 案例库的工作流

补上这座桥之后，日常的工作流变成这样：

新异常发生
    │
    ▼
提取事件片段 ──▶ 相似性检索 ──▶ 命中：复用诊断结论和处理措施
    │                              │
    │                              ▼
    │                         （确认无误，直接处置）
    ▼
未命中 ──▶ 人工诊断 ──▶ 处置 ──▶ 入库（波形特征 + 结论 + 措施）

用得越久，库越全，命中越多，诊断越快——这是一个复利型资产：第一天没什么用，一年后新人也能像老工程师一样"记得"每一次历史异常。

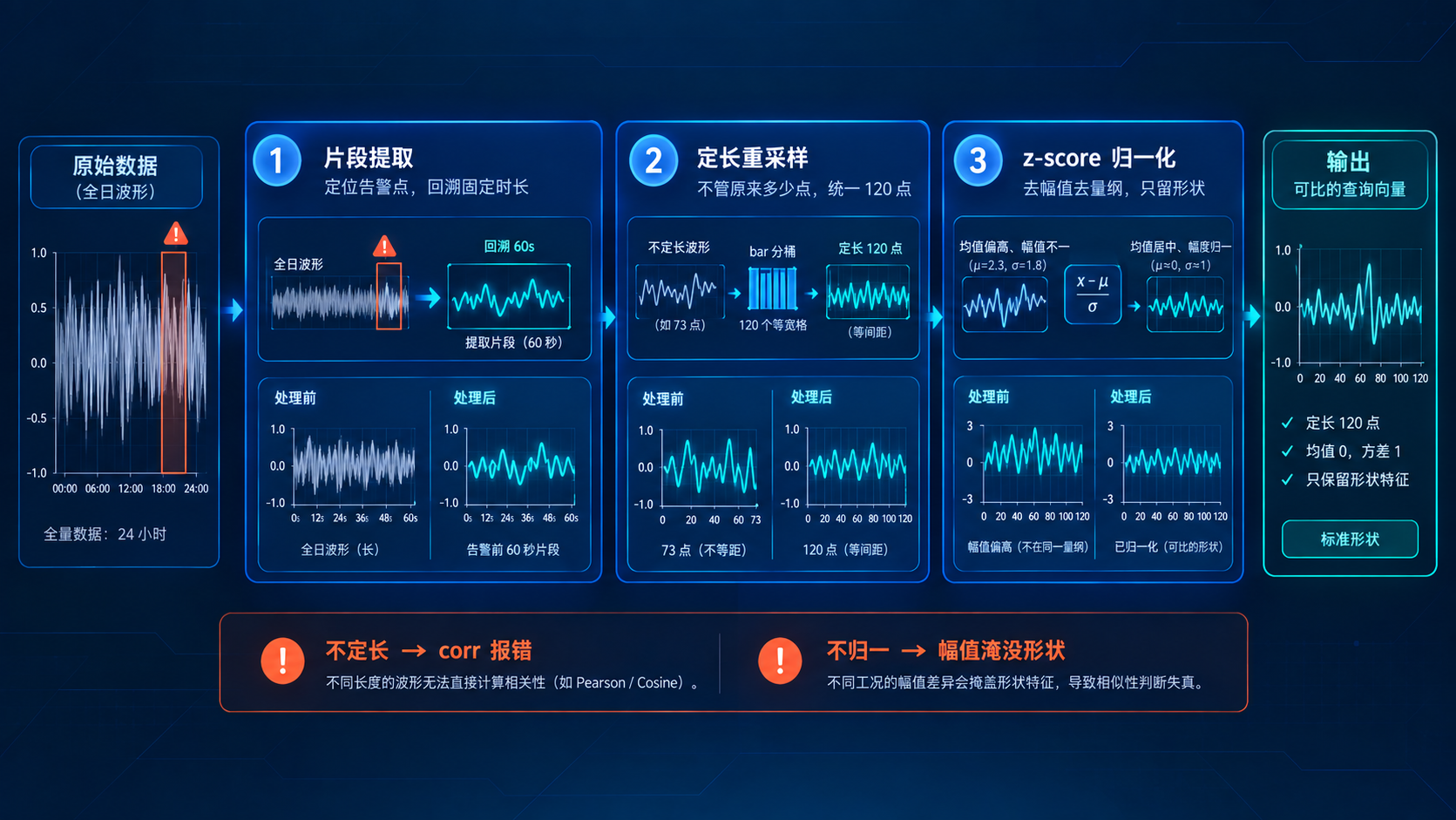

二、先把波形变成可比的：片段提取与归一化

相似性检索的地基，是让两段波形处在"可比"的状态。原始数据直接比是不行的，要先过三道处理。

2.1 事件片段提取：从告警点回溯

异常发生时，有价值的不是全天数据，而是告警时刻附近的一段。以告警时间戳为锚点，向前回溯一段固定时长（比如 60 秒）：

// 从告警点回溯 60 秒的原始片段
seg = select ts, rms
      from loadTable("dfs://iot", "vibration_rms")
      where deviceId = "PUMP-007"
        and ts between (datetime(2026.03.15 03:15:00) - 60) : datetime(2026.03.15 03:15:00)

回溯长度要覆盖"异常发展全过程"——太短只有故障瞬间，太长混入大量正常段，都会稀释相似性信号。振动类异常 60 秒通常够，具体看故障发展节奏。

2.2 重采样：把片段对齐到固定长度

两段不同设备、不同采样状态的片段，点数大概率不一样——而长度不一的序列没法直接算相似度。解决方法是重采样到固定点数：把片段按时间均分成 N 个桶，每桶取均值，得到定长序列：

// 重采样到固定 120 点：60 秒均分成 120 个 500ms 桶
resampled = select avg(rms) as v
            from loadTable("dfs://iot", "vibration_rms")
            where deviceId = "PUMP-007"
              and ts between (datetime(2026.03.15 03:15:00) - 60) : datetime(2026.03.15 03:15:00)
            group by bar(ts, 500)

bar(ts, 500) 把时间戳按 500 毫秒对齐分桶，avg 取桶内均值。不管原始是 10 点还是 6000 点，出来都是约 120 个点。

2.3 归一化：去掉幅值和量纲，只留形状

不同设备的振动基准不同：A 泵正常 RMS 在 0.5，B 泵在 2.0。直接比数值，幅值差异会淹没形状差异——而诊断经验恰恰主要藏在形状里（突发型？渐进型？周期性脉冲？）。

z-score 归一化把每段波形变换成"以自身均值为零点、自身波动为单位"——即对每个点做 (v − 均值) / 标准差——幅值信息抹掉，形状保留。DolphinDB 把这个常用变换封装成了内置函数 zscore，一行完成：

// z-score 归一化：内置函数，等价于 (v - avg(v)) \ std(v)（同为样本标准差）
normalized = select zscore(v) as v from resampled

到这里，任何异常片段都变成了一段定长、去量纲、只含形状的序列——可比了。

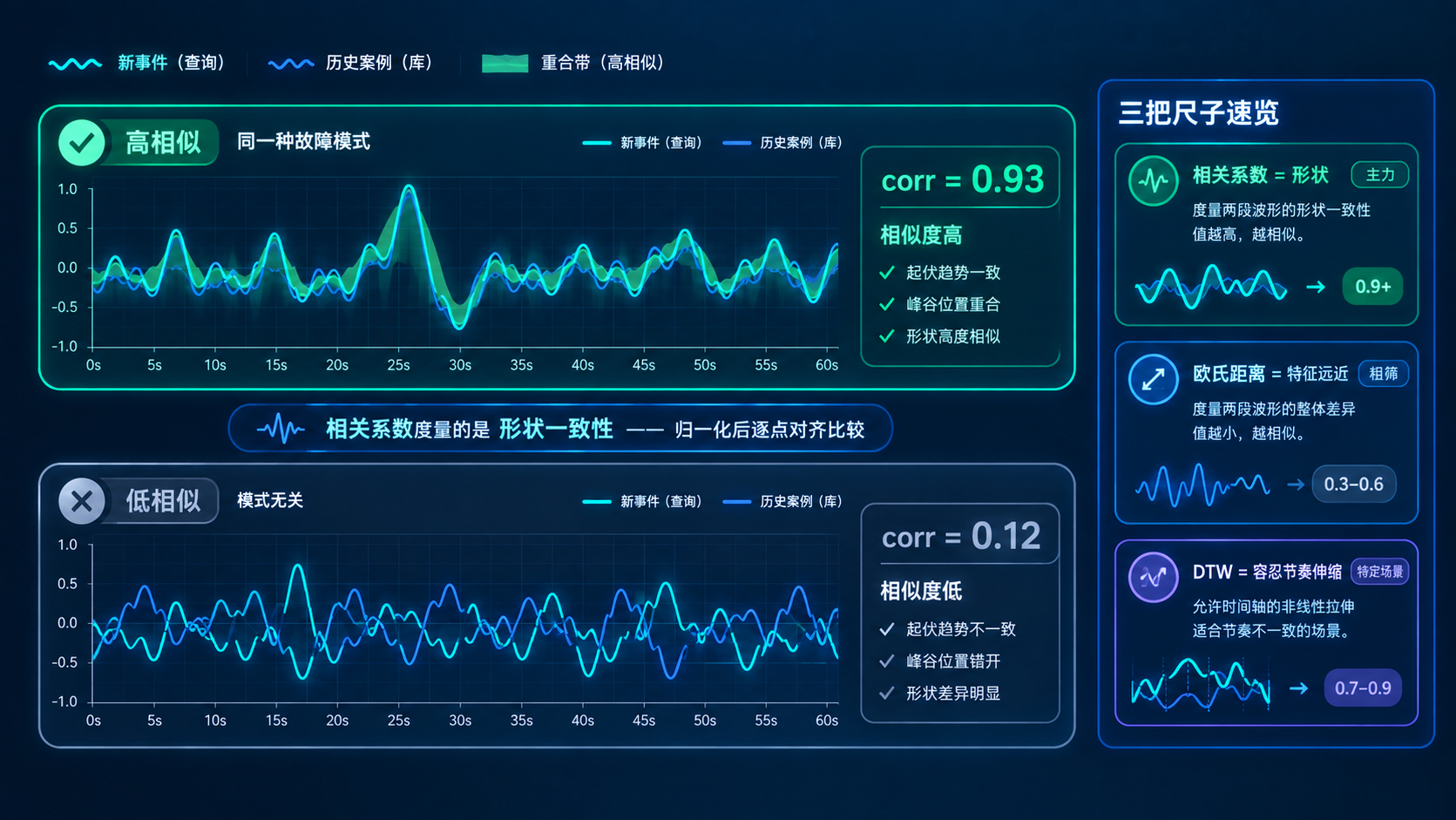

三、相似度的三把尺子

波形可比之后，"像不像"需要一个量化标准。常用的有三把尺子，各有分工。

3.1 相关系数：形状相似性（主力）

皮尔逊相关系数衡量两段序列的形状一致度，取值 -1 到 1：接近 1 表示同涨同跌形状几乎一致，0 表示无关。

它对幅值天然不敏感（我们在归一化后计算，双重保险），最契合"这两次故障是不是同一种模式"的判断。DolphinDB 内置 corr 函数：

corr(newSeg`v, oldSeg`v)   // 两段归一化序列的形状相似度

3.2 欧氏距离：特征空间的距离（粗筛用）

除了整段波形，每个事件还可以提取一组标量特征（均值水平、峰值因子、峭度、主频……）——峭度 kurtosis、偏度 skew、频谱 fft，DolphinDB 都有内置函数，特征提取同样是几行 SQL 的事。特征之间的欧氏距离衡量两个事件在"特征空间"里的远近，计算量小——适合先在整库上快速粗筛。

// 特征距离：每个特征先做 z-score 标准化（去量纲），再算平方和开根号
sqrt(pow(f1 - q1, 2) + pow(f2 - q2, 2) + pow(f3 - q3, 2))

3.3 DTW：容忍时间轴伸缩的匹配（概念）

相关系数要求两段波形严格逐点对齐。但有些故障模式会出现"形状一样、节奏不同"——比如同样的冲击群，A 设备 3 秒内出现 5 次，B 设备拉长到 5 秒。逐点对齐的相关系数会把这种相似判低。

DTW（Dynamic Time Warping，动态时间规整）允许时间轴非线性伸缩后再匹配，能抓住"节奏不同、模式相同"的相似。代价是计算量大得多，且容易把不相似的也"扭"出高分。工程上的务实做法：先用相关系数覆盖大多数场景，DTW 作为特定故障模式（变转速设备、间歇性冲击）的补充，不作为默认。

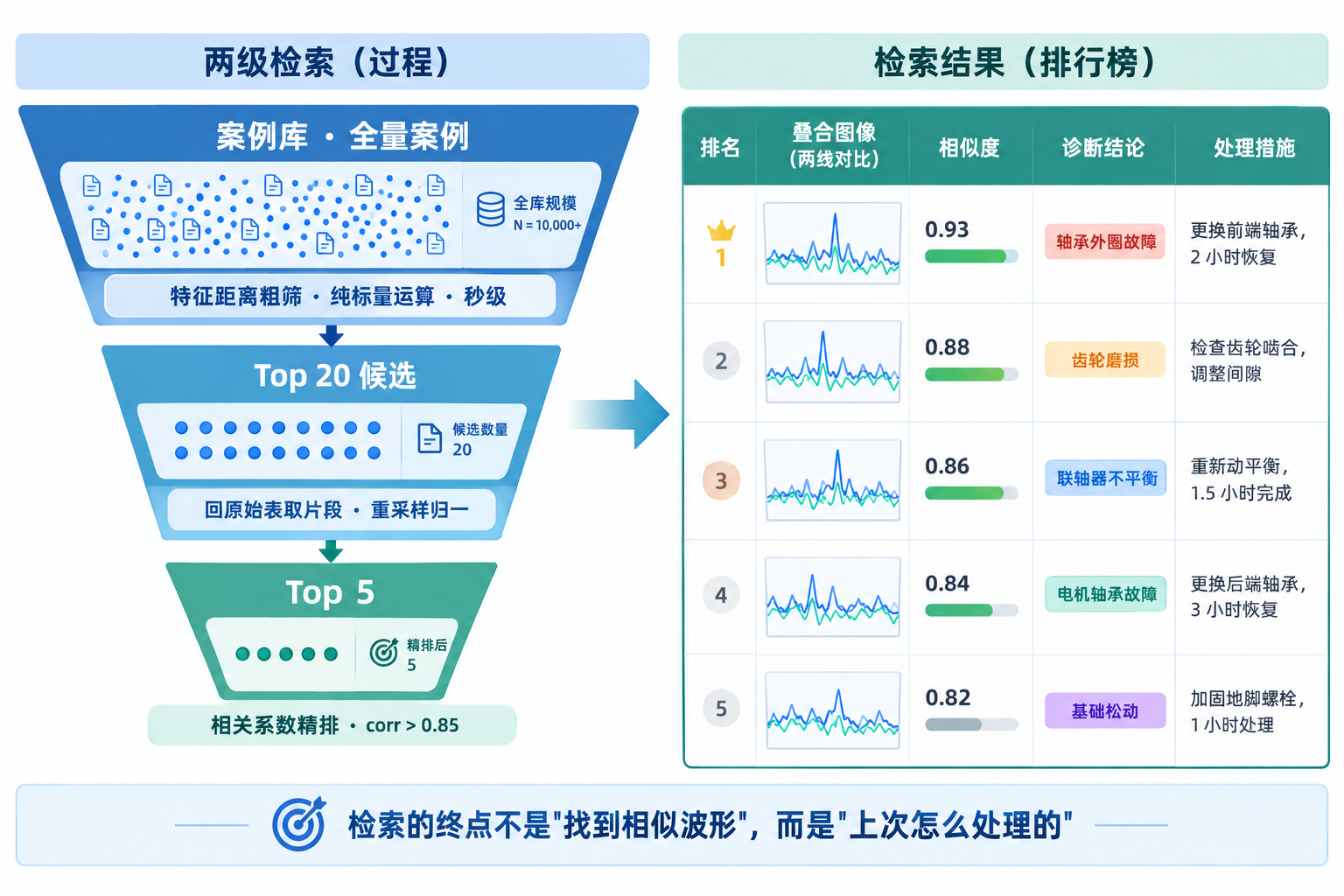

四、两级检索的 SQL 实现（核心）

单独用哪把尺子都不理想：全库逐个算相关系数太慢，只算特征距离不够准。工程解法是两级检索：特征距离粗筛全库，相关系数精排前几十名。

4.1 案例库表设计

先设计案例库——每条历史案例一行，存特征、片段定位和诊断结论：

// 案例库：特征列（入库时已标准化）+ 片段定位 + 诊断与处置
dbCase = database("dfs://iot_case", VALUE, 2026.01.01..2026.12.31)
caseSchema = table(1:0,
    `caseId`deviceId`eventTs`f_rmsStd`f_crest`f_kurtosis`f_peakFreq`diagConclusion`actionTaken,
    [LONG, SYMBOL, DATETIME, DOUBLE, DOUBLE, DOUBLE, DOUBLE, SYMBOL, STRING])
dbCase.createPartitionedTable(caseSchema, "caseLib", `eventTs)

设计要点：

• 特征列存标量（标准化后的值），粗筛是纯标量运算，整库扫一遍也很快
• eventTs + deviceId 是片段的定位符——原始波形不复制进案例库，精排时按定位符回原始表取，避免数据冗余
• diagConclusion 和 actionTaken 是经验的载体——检索的终点不是"找到了相似波形"，而是"上次怎么处理的"

4.2 第一级：特征距离粗筛

新异常来了，先算它的特征，然后在整库上算距离、取前 20：

// 新事件标准化后的特征: f_rmsStd=-0.3, f_crest=1.2, f_kurtosis=0.8, f_peakFreq=-0.5
candidates = select caseId, deviceId, eventTs, diagConclusion, actionTaken,
    sqrt(pow(f_rmsStd - (-0.3), 2) + pow(f_crest - 1.2, 2)
       + pow(f_kurtosis - 0.8, 2) + pow(f_peakFreq - (-0.5), 2)) as featDist
from loadTable("dfs://iot_case", "caseLib")
order by featDist
limit 20

这一步是标准的 SQL 向量化运算，几十万条案例也就是秒级的事。特征选择建议用有物理含义的指标（峰值因子、峭度、主频）而不是原始数值——它们对转速、负载变化的抗干扰性好，粗筛不容易把真正相似的筛掉。

4.3 第二级：相关系数精排

对粗筛出的 20 个候选，按 deviceId + eventTs 回原始表取片段，走第二节的"重采样 + 归一化"流程，再逐个算相关系数：

// 片段处理函数（第二节的三道工序收成一个函数）
def extractNormSeg(device, eventTs, lookbackSec, n) {
    span = (lookbackSec * 1000) \ n
    seg = select avg(rms) as v
          from loadTable("dfs://iot", "vibration_rms")
          where deviceId = device
            and ts between (eventTs - lookbackSec) : eventTs
          group by bar(ts, span)
    return select zscore(v) as v from seg
}

// 新事件片段（先提出来，循环外算一次）
newSeg = extractNormSeg("PUMP-007", datetime(2026.03.15 03:15:00), 60, 120)

// 对 20 个候选逐个精排
scored = select caseId, deviceId, eventTs, diagConclusion,
             corr(newSeg`v, extractNormSeg(deviceId, eventTs, 60, 120)`v) as shapeSim
       from candidates

// 形状相似度排序，取前 5 展示
top5 = select * from scored where shapeSim > 0.85 order by shapeSim desc limit 5

shapeSim > 0.85 是经验阈值：0.85 以上基本可确认"同一种模式"，0.7~0.85 值得人工比对，0.7 以下参考价值有限。阈值要结合自己数据的噪声水平校准。

4.4 检索结果的呈现

最终交给工程师的是这样一张表：相似案例 + 上次的诊断结论 + 上次的处理措施 + 相似度。它的价值不在算法多精巧，在于把"问老师傅"变成了"查库"——而且老师傅每次的结论都留在库里，不会休假，不会离职。

五、把检索做成闭环：检索→标注→入库

检索只解决"命中"的情况。让案例库持续增值，靠闭环。

5.1 未命中→诊断→入库

新异常检索不到相似案例，走人工诊断。诊断处置完成后，把这次事件入库——特征算好、片段定位、结论措施写全：

def archiveCase(device, eventTs, conclusion, action) {
    // 特征提取：滑动窗口时域特征（kurtosis、skew 等）+ 频谱主频（fft）——内置函数，常规计算，略
    // 入库
    loadTable("dfs://iot_case", "caseLib").tableInsert(
        table(rand(long(1e9), 1) as caseId, tableObject...)
    )
}

入库的关键纪律是结论质量：diagConclusion 用受控词表（轴承外圈故障 / 不对中 / 松动……）而不是自由文本——自由文本检索出来了也聚合不了，受控词表才能支撑后续按故障类型统计。

5.2 冷启动：历史告警批量入库

案例库第一天是空的。冷启动的办法是把历史告警记录批量过一遍：每条历史告警按 eventTs 提取片段、算特征入库；有故障报告的对着报告补结论，没有的先标 UNKNOWN 入库——至少波形特征可比了，结论慢慢补。

一个运行了两三年的平台，历史告警里往往藏着几百个现成案例，冷启动并不需要等新故障发生。

5.3 反馈修正

检索命中但结论错了（现场处置发现上次诊断不对），要更新案例记录而不是只改脑子。案例库的可靠性靠这个维护——错误结论被检索复用两次，工程师就不再信这个库了。

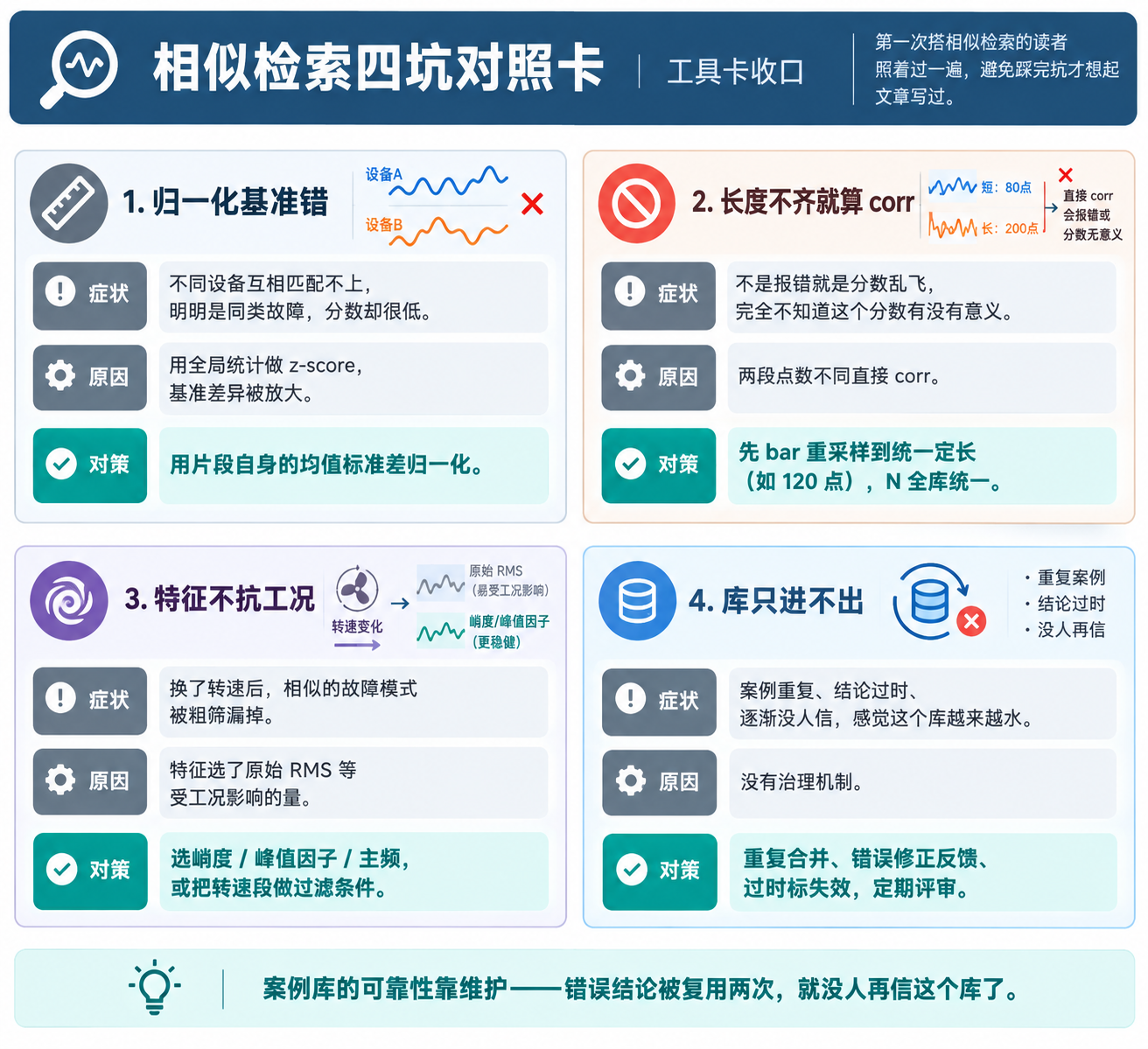

六、工程细节与坑

6.1 归一化基准：设备自身，不是全局

z-score 用片段自身的均值和标准差（第二节的做法），不要用全厂全局统计——全局基准会把"高振动设备"和"低振动设备"的正常差异放大成形状差异，干扰匹配。先用自身归一化抹掉基准差异，让形状说话。

6.2 定长重采样是相关系数的前提

忘了重采样直接 corr，两段长度不同的序列会直接报错或得到无意义的值。任何进精排的片段，先过"定长 N 点"这道工序，N 固定统一（比如都用 120），不同 N 的序列之间依然不可比。

6.3 粗筛的特征要"抗工况"

转速、负载变化会改变波形的数值特征。粗筛特征如果选了受工况影响大的（比如原始 RMS 均值），换工况的相似模式会被筛掉。优先选相对稳定的形态类特征：峭度（冲击敏感性）、峰值因子（冲击/均值比）、主频（转速归一化后）。必要时把工况标签（转速段）作为粗筛的过滤条件。

6.4 案例库也要治理

库会随时间膨胀出三类问题：重复案例（同一故障多次入库，可合并）、错误结论（靠反馈修正）、过时结论（设备改造后旧案例不再适用，要标记失效）。定期（比如每季度）做一次案例评审，比让库烂掉再重建便宜得多。

七、写在最后

工业数据平台做了很多"向前看"的事：实时告警、趋势预测、健康评分。这篇做的是一件"向后看"的事——借用 DolphinDB 把历史经验变成可检索的资产。

技术上，整条链路没有一个复杂算法：片段提取是普通查询，重采样是 bar 分桶，归一化是内置 zscore，粗筛是特征距离，精排是 corr。组合起来，解决的却是工业现场持续了几十年的问题——诊断经验跟着人走。

四个收尾要点：

• 可比性优先：定长重采样 + 自身归一化，是相似检索能工作的地基
• 两级检索：特征距离粗筛全库，相关系数精排前几十，快和准兼得
• 闭环增值：检索→标注→入库→反馈修正，案例库是复利型资产
• 结论受控：诊断用受控词表，库才聚合得动、统计得出东西
