机房温湿度监控项目全流程避坑：布线、点位、网络、调试复盘

机房温湿度监控项目全流程避坑：布线、点位、网络、调试复盘

摘要：机房温湿度监控属于机房动环基础刚需工程，项目门槛低、落地细节多，大量现场故障并非设备硬件问题，而是勘测疏漏、点位盲区、布线不规范、网络配置失误、IP规划混乱、调试漏项导致的系统性遗留问题。多数项目交付后普遍存在数据抖动、虚假告警、局部监测盲区、设备间歇性离线、后期运维扩容困难等顽疾。本文基于大批量机房落地项目复盘，围绕现场勘测、点位部署、网线施工、交换机配置、IP规划、设备调试六大高频踩坑环节，逐一拆解问题根源、现场症状、纠错方案，最终形成批量项目标准化交付体系，实现机房监控一次施工、零隐患交付、长期稳定运行。

关键词：机房监控；温湿度监测；施工避坑；布线规范；网络配置；IP规划；调试复盘；标准化交付

一、前言

机房温湿度监控是保障服务器、UPS、蓄电池、精密配电设备安全运行的基础手段，核心价值在于精准捕捉设备积热、环境凝露、冷热失衡等隐性隐患。目前行业设备同质化严重，多数项目质量差距不在于设备本身，而在于工程落地精细化程度。从前期勘测到最终交付，每一个环节的细节疏漏，都会转化为后期运维故障。本文以全流程视角梳理项目实施所有高频坑点，建立标准化避坑体系，为批量机房监控项目落地提供统一施工、调试、验收依据。

二、现场勘测常见误区与精准勘测规范

现场勘测是项目质量的源头，经验化勘测、目测估测、漏项勘测，会造成后期无法整改的结构性缺陷。

2.1 均匀布点误区，忽略机房冷热分区差异

多数施工人员采用平均布点模式，仅覆盖机房过道空旷区域，忽略机房热通道、机柜背部散热区、UPS设备区、电池室等高风险区域。机房真实高温隐患集中在设备散热侧，空旷过道温度常年偏低，平均布点会导致设备积热盲区全覆盖、有效监测区域严重缺失，出现“平台数据正常，现场设备高温”的脱节问题。

标准化勘测原则：采用“重点加密+全域覆盖”分区勘测，冷通道做基础覆盖，热通道、机柜尾部、UPS及电池区域做加密布点，贴合设备真实运行环境。

2.2 忽略强弱电耦合干扰勘测

勘测阶段未梳理强电桥架、母线槽、动力线缆走向，导致监控网线与强电长距离平行同槽敷设，电磁耦合干扰持续存在，引发温湿度数据高频抖动、随机跳变、瞬时离线，常规调试无法根治。

纠错规范：勘测全程标记强电线路、大功率设备位置，弱电监控线缆与强电保持30cm以上安全间距，交叉位置采用垂直交叉敷设，杜绝平行长距离走线。

2.3 未核验POE供电与端口资源

前期未核查交换机总功率、剩余POE功率、空闲端口数量，施工后出现POE功率过载、端口被业务占用、设备供电不足、间歇性重启掉线等返工问题。

勘测必核项：交换机型号、单端口POE功率、整机剩余功率、现有VLAN规划、空闲端口数量，提前预判是否新增交换机或扩容端口，规避供电与网络资源不足问题。

2.4 忽略气流与热源干扰勘测

未标记空调出风口、新风风口、机柜热源点位，传感器安装后被冷风直吹或贴近热源，采集数据仅为局部瞬时工况，无法代表机房整体稳态环境，引发大量虚假超限告警。

三、点位布置盲区与标准化布点落地规范

点位布置直接决定监测有效性，不合理点位会导致“装了监测、没了效果”，是项目最隐蔽的质量漏洞。

3.1 高频点位盲区汇总

一是只监测机房中层区域，忽略吊顶夹层、地板下走线区域的潮湿盲区；二是仅覆盖冷通道，完全缺失机柜背部热通道积热监测；三是UPS、电池组独立密闭区域未单独布点，高湿高温隐患无法监测；四是传感器安装高度不合理，过高脱离设备温层、过低受地面潮气影响；五是机房边角死角、气流滞缓区域未加密，形成常态化积热盲区。

3.2 标准化布点硬性标准

安装高度：统一1.5m-2.0m，匹配机房设备运行温层，规避地面潮气与顶部气流干扰。

区域覆盖规则：常规机房50-80㎡基础布点，高密度机柜区域20-40㎡加密布点；机柜冷热通道成对布点，实现温差对比监测。

特殊区域必布点：UPS室、蓄电池室、精密空调进出风区域、机柜密集热区强制单独部署点位。

避坑准则：严禁安装在空调直吹口、光源热源、金属发热面、门窗气流扰动区域，保证数据具备区域代表性。

四、网线选型、屏蔽与布线施工高频错误整改

布线是数据稳定的核心基础，90%的数据抖动、丢包、间歇性离线问题，均源于线材选型与施工不规范。

4.1 网线选型误区

大量现场采用普通超五类非屏蔽网线、铜包铝劣质网线，机房强电磁密集环境下，抗干扰能力极差，长期运行出现误码率升高、数据抖动、传输不稳定。

标准选型：机房统一采用超五类/六类屏蔽无氧铜网线，适配POE供电、长距离传输、强电磁干扰工况，网线敷设长度严格控制在100米以内，符合以太网传输规范。

4.2 屏蔽层施工致命错误

行业高频踩坑：屏蔽网线两端同时接地或全程悬空不接地。两端接地会形成电位差环流干扰，悬空接地无法泄放静电杂波，不仅起不到屏蔽作用，反而加剧数据干扰。

唯一正确做法：屏蔽层单端可靠接地，另一端悬空，既实现静电泄放、电磁屏蔽，又杜绝环流干扰，最大化抗干扰效果。

4.3 布线结构与标识漏洞

错误采用手拉手串联布线，单节点故障会引发批量设备离线；线缆扭曲挤压、水晶头压制不标准、无点位标识，导致后期运维无法溯源、故障排查困难。

标准化施工：全程星型独立布线，一设备一线直达交换机；线缆沿桥架规范敷设、穿管防护，两端标注机房、点位、端口信息，形成完整布线台账。

五、交换机配置高频坑点与网络优化方案

POE交换机默认配置不适配监控设备长期运行需求，配置疏漏是批量离线、数据卡顿、丢包的核心网络诱因。

5.1 POE功率过载与端口保护未配置

未核算整机POE负载，设备满配接入后触发交换机功率保护，整机重启、端口断电，导致批量传感器离线；未开启单端口限流，个别设备短路故障影响整台交换机运行。

优化配置：提前核算设备功耗，预留30%以上功率余量；开启POE智能供电、单端口限流、过载保护，杜绝功率雪崩问题。

5.2 无独立VLAN隔离，业务流量干扰

监控设备与机房业务服务器、办公网络共用同一广播域，业务流量冲击、广播风暴频发，造成监控设备卡顿、心跳超时、假性离线。

标准配置：动环监控网络独立划分VLAN，与业务网络物理隔离、网段独立，彻底规避业务流量干扰与广播风暴影响。

5.3 端口参数默认不优化

交换机端口默认自动协商、未开启风暴抑制、未优化流控参数，网络抖动场景下丢包、重传频繁，数据传输稳定性差。

端口固化优化：固定端口百兆/千兆速率与双工模式，关闭自动协商；开启广播风暴抑制、端口保活机制，优化TCP超时与重传参数，适配监控设备长连接工况。

六、IP规划混乱问题与规整化落地标准

IP规划混乱是批量项目后期运维最大隐患，随意配置、无台账、无分段规划，极易出现IP冲突、设备漂移、扩容受阻、故障无法定位等问题。

6.1 典型IP规划乱象

设备IP随机配置，无区域、无点位规律；新老设备网段混杂，跨网段路由异常；采用DHCP动态获取IP，设备重启后IP漂移、台账失效；未预留扩容IP段，新增设备必冲突返工；IP与交换机端口、点位未绑定，故障排查效率极低。

6.2 标准化IP规划体系

统一采用静态固定IP，禁用DHCP动态获取模式；按“机房编号-区域-点位序号”分段规划网段，统一网关、统一子网掩码；建立《IP地址-设备编号-安装点位-交换机端口》四维绑定台账，100%一一对应；预留20%以上空余IP地址，满足后期点位扩容、设备替换、升级改造需求，实现全网IP规整可控、可查可溯。

七、调试校准高频遗漏点与闭环调试规范

调试阶段重连通、轻精度、轻容错、轻告警，是项目带病交付的核心原因，诸多隐性问题仅能通过标准化调试暴露整改。

7.1 现场精度校准遗漏

批量设备仅通电联网即交付，未做现场比对校准，设备出厂温漂导致同区域多台设备数据偏差大、数值不一致，数据可信度低。

标准调试：采用高精度标准温湿度比对仪，逐点现场校准温度、湿度偏移量，统一全网设备采集精度，保证同区域数据一致性。

7.2 抗干扰与滤波参数未适配

沿用设备默认参数，未针对机房强电磁环境开启多级滤波、异常值剔除、稳态防抖，导致数据毛刺多、临界区间频繁误报。

优化调试：现场适配机房干扰强度，开启复合滤波、时序校验、稳态时长判定、告警回差机制，彻底消除电磁干扰与假性波动误报。

7.3 网络容错功能调试缺失

未调试应用层心跳、指数重连、断线缓存、批量补录功能，网络小幅抖动即出现数据空洞、时序断层，无法实现数据零丢失。

闭环调试：统一配置心跳保活、退避重连、离线存储、联网补录参数，模拟断网闪断测试，验证数据留存与补全功能正常生效。

7.4 告警逻辑无闭环测试

仅查看实时数据在线状态，未做超限模拟测试，存在告警失效、联动不触发、重复告警等隐性问题。

必测项：逐点模拟温湿度超限、离线异常，验证平台弹窗、推送、短信告警及联动策略全部正常闭环，同时开启告警收敛，杜绝刷屏式无效告警。

7.5 无长期稳定性拷机测试

调试完成立即交付，72小时长期拷机缺失，隐性丢包、间歇性离线、时序错乱问题无法暴露，交付后故障频发。

交付硬性标准：项目完工后连续72小时稳定性运行测试，统计设备在线率、数据完整率、丢包率，在线率≥99.9%、无数据空洞、无异常告警方可验收交付。

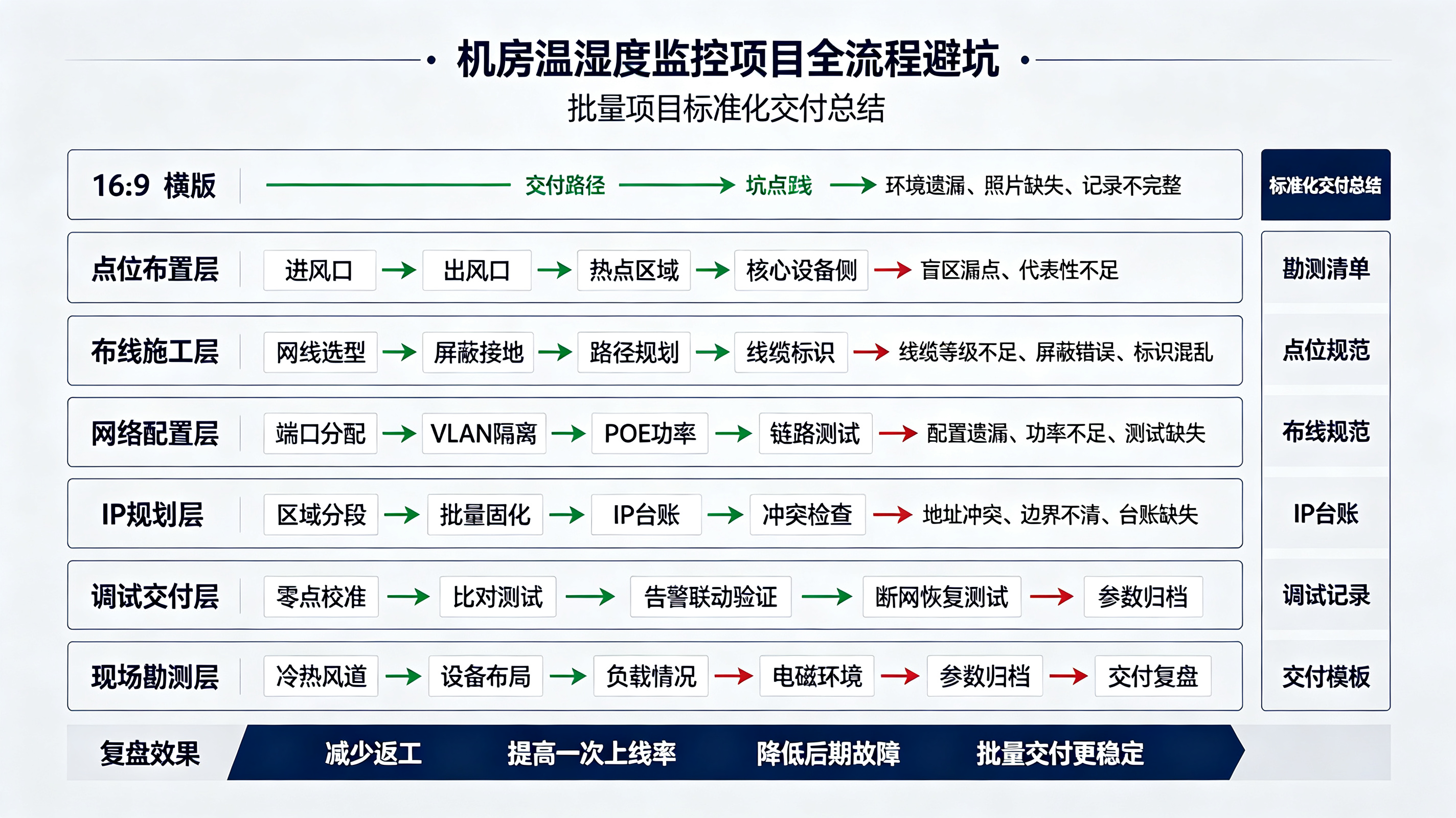

八、批量机房项目标准化交付总结

结合全流程踩坑复盘，形成批量机房监控项目七步标准化交付体系，覆盖从勘测到交付全流程，可直接用于团队施工、验收、运维标准化管控。

第一步：精细化分区勘测。排查强弱电干扰、气流热源、网络供电资源，完成点位预布图与风险评估，规避源头设计漏洞。

第二步：科学化点位部署。冷热分区加密、特殊区域全覆盖，规避干扰点位，杜绝监测盲区，保证数据真实有效。

第三步：规范化屏蔽布线。采用六类屏蔽无氧铜网线，强弱电隔离、单端接地、星型独立布线，全程标识归档，杜绝传输干扰。

第四步：专业化网络优化。独立监控VLAN、POE功率预留、端口参数固化、风暴抑制开启，保障网络长期稳定。

第五步：规整化IP台账管理。分段静态IP规划、四维绑定台账、预留扩容网段，实现全网设备可查、可管、可扩。

第六步：全维度闭环调试。精度校准、滤波适配、网络容错、告警测试逐项落地，消除隐性故障隐患。

第七步：标准化拷机交付。72小时稳定性测试、数据完整性核验、资料完整归档，实现零隐患交付。

九、总结

机房温湿度监控项目的品质差距，不在于硬件设备，而在于全流程工程精细化管控。勘测误区造成设计缺陷、点位盲区造成监测失效、布线不规范造成数据干扰、网络配置疏漏造成设备离线、IP混乱造成运维失控、调试漏项造成带病交付。通过本文全流程避坑体系与标准化交付规范，可彻底解决机房监控项目各类常见与隐性故障，大幅提升项目交付质量、降低售后运维成本，实现无人值守机房环境监控长期精准、稳定、可靠运行。
