从 RS485 到 Modbus TCP：机房动环监控中的以太网温湿度设备落地笔记

关键词：动环监控、RS485、Modbus RTU、Modbus TCP、以太网温湿度、串口服务器、边缘网关

一、背景：老机房的“485 困境”

我们维护的一处小型 IDC 机房，早期动环系统采用经典架构：

温湿度传感器(RS485/Modbus RTU) ── 手拉手总线 ── 采集工控机

运行两年后逐渐暴露出几个典型问题：

1. 轮询瓶颈：单条 485 总线挂了 12 个温湿度点，9600 baud 下整轮刷新超过 1.2s，达不到 500ms 告警要求。
2. 单点故障：某个节点 A/B 线松脱，整条总线偶发锁死。
3. 扩容痛苦：新增冷通道测点需要重新放屏蔽双绞线，跨防火分区走线需审批。
4. 远程运维难：工控机在内网隔离区，无法直连云端动环平台。

团队决定做一次渐进式演进：保留可用传感器，把通信载体从 RS485 串行总线升级为 Modbus TCP over 以太网。

二、选型思考：三条路径对比

针对“RS485 → 以太网”的改造，业界常见三种落地形态：

考虑到本次目标是快速验证 TCP 架构且控制停工窗口，我们选择 方案 B 作为过渡，预留方案 A 的最终形态。

三、落地实践

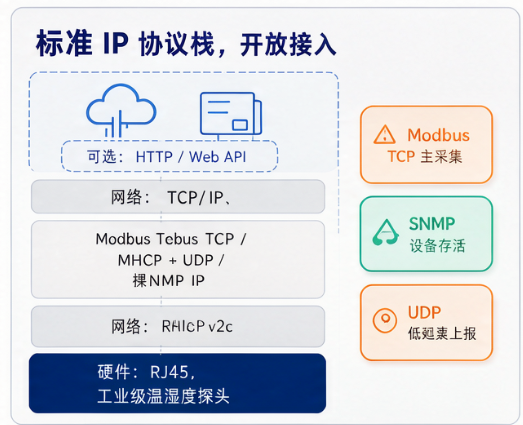

3.1 网络拓扑

[以太网温湿度变送器]──┐
                       ├── 工业PoE交换机 ── 动环平台(Modbus TCP Client)
[RS485温湿度]─[串口服务器]──┘

• 新点位：直接部署原生 Modbus TCP 以太网温湿度
• 旧点位：每列机柜末端挂一台工业级串口服务器，将 485 总线转为 TCP 从站

3.2 串口服务器关键配置

以常见工业串口服务器为例，核心参数对齐传感器手册：

serial:
  baud_rate: 9600
  data_bits: 8
  stop_bits: 1
  parity: none
  modbus_slave_id: 2        # 与传感器拨码一致
network:
  mode: tcp_server          # 或 transparent+tcp_client
  local_ip: 192.168.20.31
  subnet: 255.255.255.0
  gateway: 192.168.20.1
  tcp_port: 502
protocol:
  convert: modbus_rtu_to_tcp
  timeout_ms: 200

💡 坑点：串口参数必须与传感器逐位一致，校验位差异会导致偶发 CRC 错误。

3.3 上位机读取（Python 片段）

使用 pymodbus 读取转换后的 TCP 温湿度值：

from pymodbus.client import ModbusTcpClient

client = ModbusTcpClient("192.168.20.31", port=502)
client.connect()

# 读取保持寄存器 40001~40002（温度、湿度，厂商约定×10）
resp = client.read_holding_registers(address=0, count=2, slave=2)
if resp.is_ok():
    raw_temp, raw_humi = resp.registers
    temp = raw_temp / 10.0
    humi = raw_humi / 10.0
    print(f"Temp={temp}℃  Humi={humi}%RH")

client.close()

3.4 动环平台接入要点

• 每个 TCP 从站分配独立 IP + 固定 Unit ID，避免旧 485 地址冲突
• 采集周期设为 300ms，平台侧做去抖与滑动平均
• 开启 TCP 心跳保活，离线判定阈值 3 个周期

四、实测收益与遗留问题

收益

• 单点故障隔离：某个传感器掉线不再影响其他测点
• 刷新时延：全量 24 点温湿度轮询从 1.2s 降至 < 200ms
• 扩容成本：新增测点只需一个网口 + 一根网线，无需动总线
• 云端对接：平台通过标准 Modbus TCP 直接纳管，支持断点续传缓存

仍需注意的边界

• 串口服务器方案底层仍是 485 总线，干扰与单总线隐患未根除
• 网关设备增加了一个故障节点，需纳入资产监控
• 长期合规项目建议逐步切换为原生 PoE 以太网温湿度终端

五、给同行的几点建议

1. 新项目直接上 Modbus TCP：寄存器模型与 RTU 完全一致，上层逻辑可复用。
2. 存量改造优先串口服务器：利旧快、停工窗口短，但要在架构图里标注“过渡层”。
3. IP 规划前置：为每个温湿度终端预留固定网段，避免后期与业务网冲突。
4. 寄存器手册归档：不同厂商 40001 偏移、字节序差异很大，上线前必须做映射表。
5. 监控网关本身：串口服务器的链路状态要作为一级告警项接入动环。

六、小结

从 RS485 到 Modbus TCP，本质不是“换一种线”，而是把动环感知层从串行共享总线升级为可寻址、可隔离、可上云的网络节点。本次机房落地验证了过渡方案的可行性，也为下一步全量替换原生以太网温湿度设备留下了清晰路径。
