POE 供电下的环境感知节点设计：以以太网温湿度变送器为例

POE 供电下的环境感知节点设计：以以太网温湿度变送器为例

在智慧档案馆、数据中心、洁净车间等对环境连续性要求极高的场景中，传统“独立电源 + RS485 总线”的温湿度采集方案正暴露出布线复杂、节点孤立、运维成本高等问题。将 POE（Power over Ethernet）供电​ 与 以太网直连传输​ 结合的智能感知节点，正在成为环境感知层的主流形态。本文以以太网温湿度变送器为典型样本，系统阐述 POE 环境下环境感知节点的设计思路与工程要点。

一、为什么选择 POE 环境感知节点

传统监测节点通常面临三重约束：

1. 双线并行：传感器需单独敷设电源线，改造旧库房或机柜时施工成本高；
2. 协议割裂：RS485 需额外网关才能接入 IP 网络，形成数据孤岛；
3. 供电脆弱：电池节点续航有限，强电节点存在线路老化与火花风险。

POE 方案通过一根 Cat5e/6 网线同时完成供电（44–57V DC）与数据通信（TCP/IP），带来三方面收益：

• 一线双传：省去独立强电回路，部署位置不受插座限制；
• 标准兼容：遵循 IEEE 802.3af/at，由交换机统一分配功率；

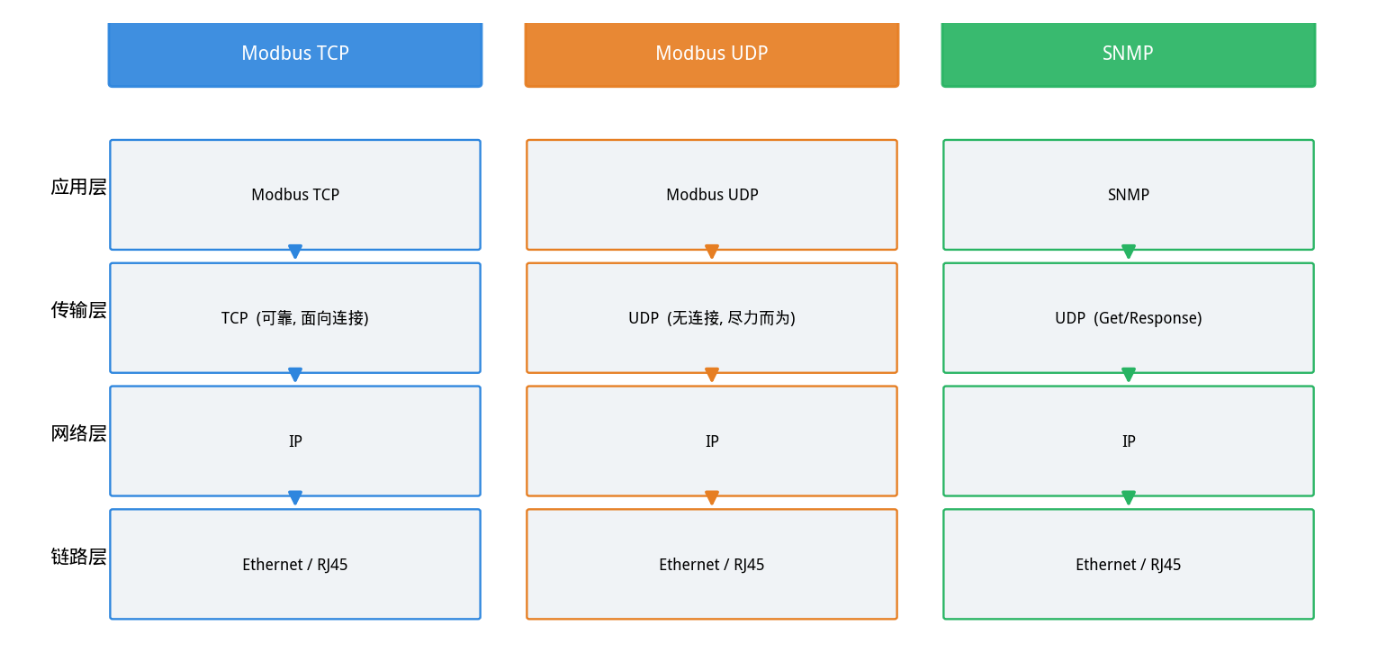

• 原生入网：节点自带 IP，直接支持 Modbus TCP、MQTT、SNMP 等协议对接上层平台。

二、节点总体架构：四层模块划分

一个典型的 POE 以太网温湿度变送器，可拆解为四个核心子系统：

1. 感知层（Sensing Module）

• 采用工业级数字温湿传感器（如 SHT3x / SHT35 系列）或“铂电阻 PT100 + 电容式湿度芯体”组合；
• 温度精度可达 ±0.1～±0.5℃，湿度精度 ±2% RH（20–80% RH 区间）；
• 经 16 位 ADC 与 PGA 放大后由 MCU 完成滤波、温漂补偿及露点计算。

2. POE 受电层（PD Module）

• 内置 PD 控制器（如 TPS2375x 系列），完成检测（Detection）→ 分级（Classification）→ 供电（Power-up）标准握手；
• 将 48V 高压转为 3.3V/5V 系统电压，集成过压、过流、浪涌隔离保护；
• 整机稳态功耗控制在 ≤1.8W，满足 802.3af Class 2 余量要求。

3. 控制与通信层（MCU + Ethernet PHY）

• 主控选用带以太网 MAC 的 ARM Cortex-M 系列（如 STM32F4/H7）；
• 通过 RMII 接入百兆 PHY，运行轻量 TCP/IP 栈（LwIP/uIP）；
• 应用层同时开放 Modbus TCP 寄存器映射、MQTT 上报通道及嵌入式 Web 配置页。

4. 结构防护层

• 工业 ABS 外壳，IP30–IP55 防护等级；
• 透气防尘罩保护传感腔，避免冷凝水直接接触芯体；
• 状态 LED（电源/链路/告警）支持现场快速诊断。

三、关键设计要点

3.1 电源管理：低功耗与冗余

• 动态调频：环境平稳期拉长采样周期（10s→60s），MCU 进入 Stop 模式；
• 双源备份：保留 DC12–48V 宽压输入口，与 POE 通过理想二极管自动切换，保障断网断电场景持续监测；
• Class 协商：上电时通过电阻标识功耗等级，引导交换机精准分配端口功率。

3.2 数据模型与协议

• 定义统一遥测帧：[头][长度][序列][类型][温][湿][露点][CRC]；
• 支持主动上报（阈值越限即推 MQTT）+ 被动轮询（SCADA 通过 Modbus TCP 读取 40001/40003 保持寄存器）；
• 历史数据本地缓存，网络恢复后自动补传，满足档案合规溯源。

3.3 安装与布点策略

以档案馆为例：

• 库房主区每 20–30㎡部署 1 台，货架密集区采用外置探头贴近柜体；
• 所有节点星型接入楼层 POE 交换机，上联至核心汇聚交换机；
• 单网段最远 100m，超距通过 POE 光纤收发器延伸。

四、在一体化平台中的角色

回到上一节所述的智慧档案馆一体化管控平台视角，POE 温湿度变送器正是“感知层”的标准化原子节点：

• 设备中台：以 IP + MAC 为唯一标识注册，自动发现、固件统一下发；
• 数据中台：输出标准化温/湿/露点三元组，写入时序库供八防策略调用；
• 联动引擎：当湿度 > 60% RH 或露点逼近柜体温度时，触发除湿机与新风联动；
• 审计体系：每次读数携带时间戳与节点签名，纳入权限与操作日志闭环。

五、落地难点与应对

六、小结

以以太网温湿度变送器为原型的 POE 环境感知节点，本质是把“供电、采集、联网、自治”压缩进一个 IP 可达的边缘终端。它既消除了传统传感器的布线负担，又为上层数据中台提供了干净、实时、可审计的环境数据流。在智慧档案馆、机房动环、工业洁净间等场景中，这类节点将成为一体化管控架构中最基础、也最关键的感知细胞。

💡 设计准则一句话：让每一个环境感知点，都是一根网线、一个 IP、一条可信数据链路。​
