24VDC 与 PoE 供电链路的冗余设计：提升以太网温湿度节点可用性的尝试

24VDC 与 PoE 供电链路的冗余设计：提升以太网温湿度节点可用性的尝试

一、可用性焦虑：当“监测点”变成“故障点”

在金融、政务、医疗等核心机房的动环监控体系中，温湿度节点的可用性要求往往是 99.99% 甚至更高。但在实际运维中，单供电链路故障仍是导致节点离线的主要原因：

• PoE 交换机端口故障、交换机重启、固件升级
• 24VDC 开关电源老化、跳闸、UPS 切换异常
• 网线/电源线被意外拔插、老鼠咬断、施工误伤

传统方案要么“赌 PoE 可靠”，要么“赌 24VDC 稳定”，本质上都是单点依赖。我们尝试在以太网温湿度节点上做供电链路冗余，核心思路是：24VDC 与 PoE 双输入、无缝切换、状态可视。

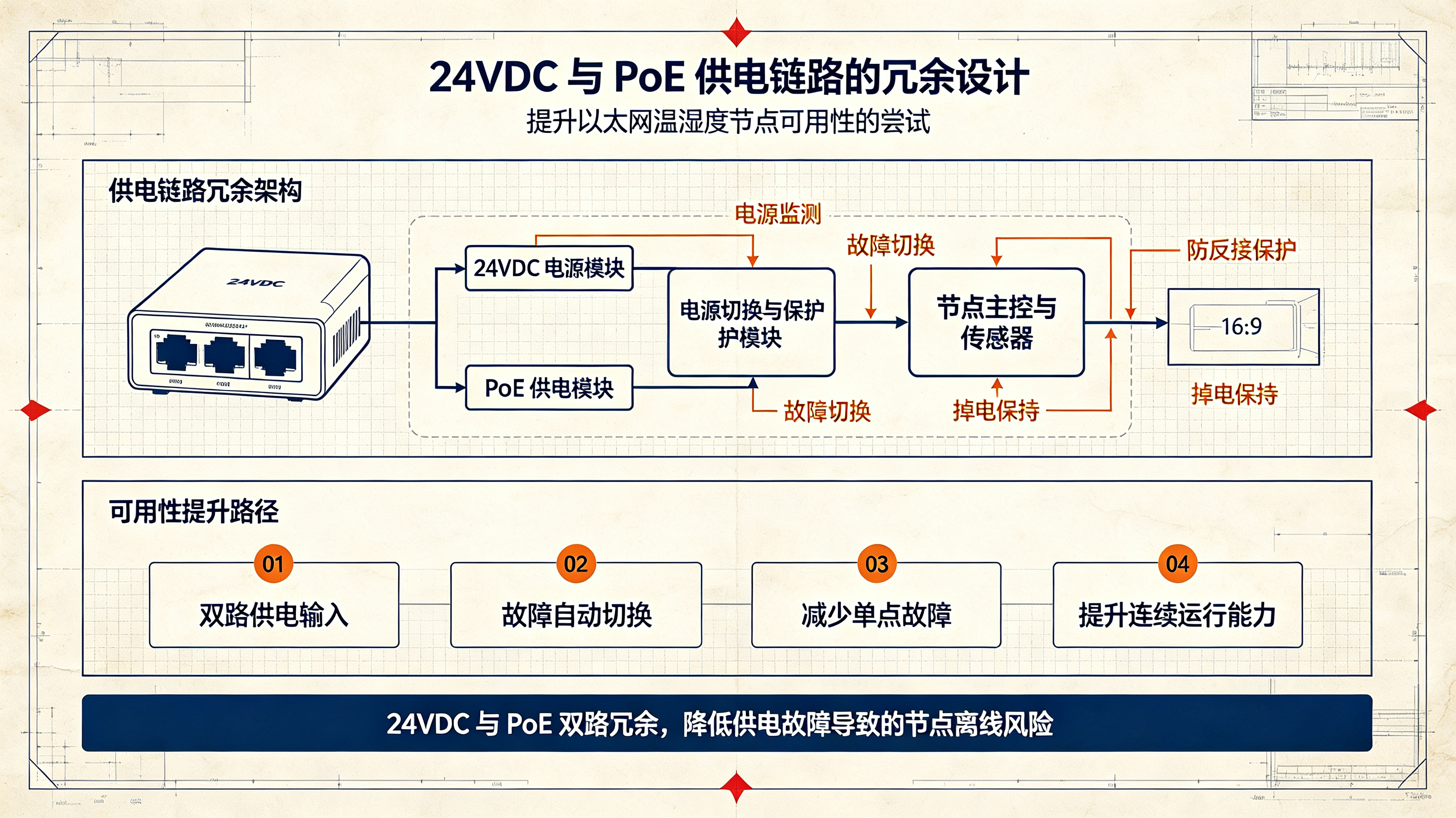

二、冗余架构的三种形态

1. 形态一：双电源输入，内部二极管“或”逻辑（被动冗余）

原理：设备内部将两个电源输入通过二极管并联，电压高的优先供电，电压低的自动隔离。

24VDC ──┤二极管├───┐
                  ├── 设备内部电源模块 ──> 温湿度传感器
PoE ────┤二极管├───┘

特点：

• 切换时间：微秒级，设备不重启
• 无软件配置，纯硬件实现
• 成本最低，常见于中高端工业传感器

局限性：

• 无法主动设置优先级（取决于电压差）
• 二极管有压降（0.3–0.7V），略增功耗
• 无法上报“当前供电来源”

2. 形态二：双电源输入，MCU 控制切换（主动冗余）

原理：设备内置 MCU，实时监测两路电压、电流，按预设策略切换，支持状态上报。

24VDC ──> 电压检测 ──┐
                     ├── MCU ──> 电源切换开关 ──> 传感器
PoE ────> 电压检测 ──┘
                     └──> 状态上报（SNMP/Modbus）

特点：

• 可配置优先级（如“PoE 优先，24VDC 备份”）
• 可上报供电来源、电压、切换事件
• 支持异常检测（如 PoE 电压波动）

局限性：

• 成本较高，需设备支持
• 切换逻辑依赖 MCU，极端情况下可能失效

3. 形态三：双 PoE + 双 24VDC（全冗余，极致场景）

原理：两路独立 PoE（来自不同交换机）+ 两路独立 24VDC（不同电源），设备支持四路输入。

PoE1 ──┐
       ├── 设备内部冗余电源 ──> 传感器
PoE2 ──┘
24VDC1 ──┐
         ├── 设备内部冗余电源 ──> 传感器
24VDC2 ──┘

特点：

• 供电可用性接近 99.999%
• 适合核心机柜、UPS 室等关键区域
• 成本极高，部署复杂

局限性：

• 仅少数高端设备支持
• 布线成本翻倍
• 需严格避免共模故障（如两路 PoE 来自同一交换机）

三、工程落地：从“能冗余”到“真可用”

1. 24VDC 链路的冗余设计

（1）电源侧冗余

• 双电源模块：24VDC 电源采用 1+1 冗余模块，总功率 ≥ 负载 × 1.5
• UPS 接入：24VDC 电源输入端接入机房 UPS，避免市电中断
• 直流屏备用：工业场景可接入变电站/厂房直流屏（220V/110V 降压至 24V）

（2）配电回路隔离

• 24VDC 配电回路与设备强电回路物理隔离
• 每路 24VDC 输出配置独立空开，避免单点短路影响其他设备
• 线缆标识清晰，正负极明确（红正黑负）

（3）压降控制

• 24VDC 传输距离 ≤ 30m（0.75mm² 线缆）
• 压降 ≤ 5%（即 ≤1.2V），末端电压 ≥22.8V
• 长距离采用 1.0mm² 或 1.5mm² 线缆

2. PoE 链路的冗余设计

（1）交换机冗余

• 双交换机：关键区域部署两台独立 PoE 交换机（不同 UPS 供电）
• 跨交换机链路聚合：支持 LACP 的交换机可聚合端口，提升带宽和可靠性
• 交换机堆叠：同一厂商交换机堆叠，简化管理，提升冗余

（2）端口分配策略

• 同一传感器的双 PoE 输入，必须接不同交换机
• 避免同一交换机端口密度过高（单台交换机负载 ≤70%）
• 预留 20% 空闲端口，应对未来扩容

（3）PoE 功率规划

• 单台 PoE 交换机总功率 ≥ 所有 PoE 设备功耗之和 × 1.2
• 单端口功率预留 30% 余量（如设备功耗 5W，端口按 6.5W 规划）
• 启用 PoE 功率管理，超限时优先保障关键设备

3. 双供电设备的配置要点

（1）优先级设置

• 推荐策略：PoE 优先，24VDC 备份
  • 理由：PoE 便于远程管理（重启、监控），24VDC 作为物理层备份
• 配置方式：通过设备 Web 界面或 Modbus/TCP 寄存器设置

（2）切换测试

• 模拟 PoE 断电（拔掉网线），验证设备是否无缝切换至 24VDC
• 模拟 24VDC 断电（关闭空开），验证设备是否无缝切换至 PoE
• 记录切换时间，要求 ≤10ms（设备不重启）

（3）状态监控

• 启用 SNMP Trap 或 Modbus TCP 寄存器，上报供电来源变化
• 平台侧配置告警：
  • 供电来源切换（提示性告警）
  • 单路供电故障（如 PoE 断开，仅 24VDC 供电，需现场排查）
  • 双路供电均故障（严重告警，设备即将离线）

四、典型场景的冗余方案选型

五、踩坑与经验总结

1. “伪冗余”陷阱

• 问题：双 PoE 来自同一交换机，交换机故障导致双路同时失效
• 解决：严格检查 PoE 来源，确保物理路径独立

2. 接地与干扰

• 问题：24VDC 与 PoE 共地不良，导致传感器读数漂移或通信异常
• 解决：设备外壳接地，24VDC 电源负极与交换机接地端子共地

3. 电压兼容性问题

• 问题：部分设备 PoE 输入范围 44–57V，24VDC 输入范围 18–36V，双供电时电压差过大导致二极管发热
• 解决：选型时确认设备双供电电压范围，必要时增加稳压模块

4. 状态监控盲区

• 问题：设备支持双供电，但平台未配置供电状态监控，切换后无法感知
• 解决：在动环平台增加“供电来源”监控项，纳入日常巡检

5. 成本与价值的平衡

• 问题：过度设计，非关键区域也采用全冗余，导致成本激增
• 解决：按区域重要性分级设计，核心区全冗余，普通区单冗余，边缘区单供电

六、一个真实案例：某银行数据中心核心区冗余改造

背景：核心机柜区原有温湿度传感器采用单 PoE 供电，曾因 PoE 交换机固件升级导致 20 个监测点同时离线 15 分钟。

改造方案：

1. 更换为支持 双供电（24VDC + PoE）且 MCU 控制​ 的以太网温湿度记录仪
2. 24VDC 侧：新增 24VDC 冗余电源模块（1+1），接入机房 UPS
3. PoE 侧：新增第二台 PoE 交换机（独立 UPS 供电），与原交换机堆叠
4. 配置优先级：PoE 优先，24VDC 备份，启用供电状态 SNMP 上报
5. 平台侧新增“供电来源”“24VDC 电压”“PoE 电压”监控项

效果：

• 可用性：从 99.9% 提升至 99.99%（年停机时间从 8.76 小时降至 52.6 分钟）
• 故障恢复：PoE 交换机维护时，设备自动切换至 24VDC，零中断
• 运维效率：供电故障可快速定位（平台显示“24VDC 供电异常”），平均修复时间从 30 分钟降至 5 分钟

七、小结：冗余设计的“三个原则”

1. 物理隔离原则：双供电链路必须来自独立物理源（不同交换机、不同电源），避免共模故障
2. 状态可视原则：冗余不是“黑盒”，必须能监控供电来源、电压、切换事件
3. 分级设计原则：按区域重要性匹配冗余等级，避免“一刀切”或“过度设计”

一句话冗余口诀：

双源输入保供电，物理隔离防共模，状态上报告警快，分级设计性价比。

本文基于金融、政务数据中心供电冗余改造项目整理，适用于以太网温湿度传感器、环境监测终端等弱电设备的供电可靠性设计参考。
