一、被忽视的“百米红线”

在以太网温湿度传感器的工程交付中，我们常默认“网线标准传输距离 100 米”，却很少追问：在满贯 100 米、且同时承载 PoE 供电的场景下，节点的稳定性是否依然可靠？

尤其在老旧机房改造、弱电井至远端机柜、楼层弱电间至顶楼基站等场景中，90–100 米的 Cat5e/Cat6 布线非常普遍。我们针对这一边界条件，做了一次专项测试，核心关注两个问题：

1. PoE 在百米距离下的电压衰减是否会导致传感器工作异常？
2. 长线带来的信号衰减、串扰是否影响温湿度数据的完整性？

二、测试环境与方法论

1. 测试拓扑

[PoE 交换机]（802.3af，端口功率 15.4W）
     ↓
[100 米 Cat5e/Cat6 网线]（穿管、桥架，模拟真实环境）
     ↓
[以太网温湿度传感器]（支持 PoE + 24VDC 双供电，带数据校验）
     ↓
[动环平台]（记录数据、链路质量、供电参数）

2. 变量控制

3. 监测指标

• 电气层：PSE 输出电压、PD 输入电压、电流、功率
• 链路层：交换机端口误码率、CRC 错误包、丢包率
• 数据层：温湿度数据完整性（序列号连续性）、数据漂移（与基准对比）
• 稳定性：设备重启次数、离线次数、数据断点

三、关键测试数据与分析

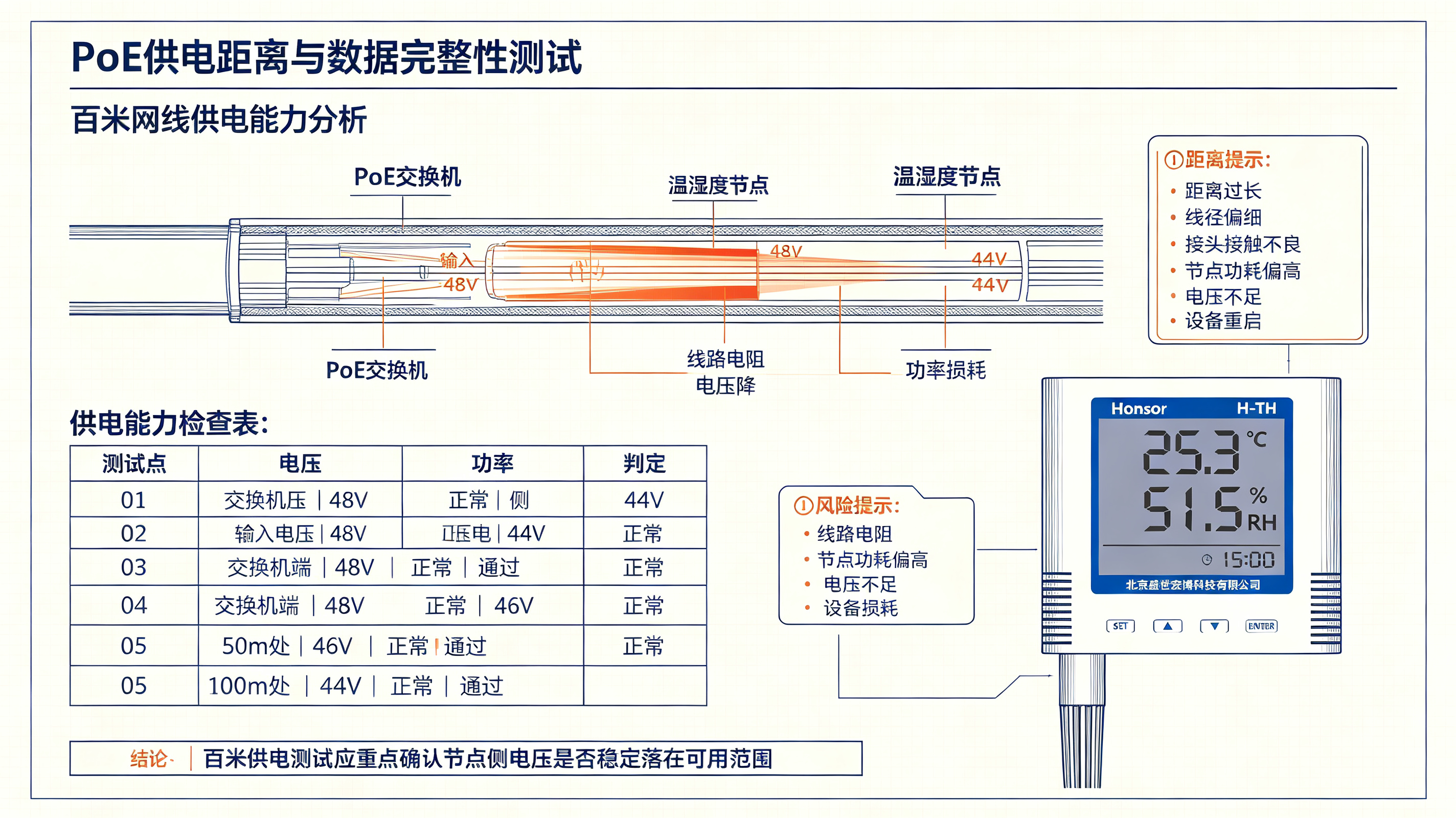

1. PoE 电压衰减：百米线损不可忽略

分析：

• 802.3af 要求 PD 输入电压范围 37–57V，100 米 Cat5e 已接近下限（46.8V）
• Cat6（23AWG）因线径更粗，电阻更小，压降比 Cat5e（24AWG）低约 1.7V
• 结论：百米 PoE 供电必须优先选用 Cat6 及以上线材，Cat5e 处于临界状态。

2. 数据完整性：CRC 错误与丢包

分析：

• 百米 Cat5e 下，CRC 错误包显著增加，但丢包率仍低于 0.02%，对温湿度趋势分析影响有限
• 数据断点多为单包丢失，设备本地存储可补传，平台侧无明显感知
• 结论：百米 Cat5e 在“纯数据”场景下可接受，但对实时性要求极高的告警联动需谨慎。

3. 强电干扰：串扰是隐形杀手

在弱电桥架内与 220V 强电线缆并行 30 米的测试中：

分析：

• 强电干扰是长线数据完整性的主要威胁，远超距离本身的影响
• 屏蔽 Cat6（STP）在干扰环境下表现优异，但需正确接地
• 结论：强电并行场景必须采用屏蔽线，且接地工艺必须达标。

4. 温度对线损的影响

机房温度升高至 35℃ 时，百米 Cat5e 的 PD 输入电压进一步下降至 45.9V（较 25℃ 时降低 0.9V），接近设备重启阈值。

分析：

• 铜线电阻随温度升高而增大（约 0.4%/℃）
• 高温环境会加剧 PoE 电压衰减，需预留更大余量
• 结论：高温机房（如顶楼基站、电池室）应缩短 PoE 距离或采用 Cat6A。

四、工程落地：百米 PoE 的“生存法则”

1. 线缆选型强制规范

2. 距离管控红线

• 强制红线：PoE 供电距离 ≤ 90 米（预留 10 米余量）
• 极限值：Cat6 最大 100 米，Cat5e 最大 90 米
• 超距方案：
  • 增加 PoE 中继器（需供电，可靠性降低）
  • 改用光纤 + PoE 光纤收发器（推荐）
  • 就近增加 PoE 交换机（最优）

3. 施工质量管控

• 线阻测试：施工完成后，用万用表测量网线环路电阻（Cat6 100 米应 <10Ω）
• 电压验证：设备上电后，通过 SNMP/Web 界面读取 PD 输入电压，要求 ≥48V
• 误码测试：交换机端口查看 CRC 错误计数，24 小时增量应为 0
• 接地检查：屏蔽线屏蔽层单端接地（机柜侧），接地电阻 <4Ω

4. 设备侧容错配置

• 启用本地存储：设备支持本地缓存，网络中断/丢包后补传
• 数据校验：启用 Modbus TCP CRC 校验，平台侧校验数据完整性
• 供电冗余：关键节点采用 24VDC + PoE 双供电，PoE 电压不足时自动切换
• 采集周期调整：百米链路下，采集周期从 1 秒调整为 2–5 秒，降低链路负载

五、典型场景解决方案

场景一：老旧机房改造，弱电井至远端机柜 95 米

问题：原有 Cat5e 已敷设，更换成本高，PoE 电压 47.2V（临界）

方案：

1. 保留 Cat5e，但增加 24VDC 备用供电（双供电设备）
2. 调整采集周期至 5 秒，降低链路负载
3. 启用设备本地存储，平台侧标记“长链路风险”
4. 纳入年度改造计划，下次停机时更换为 Cat6

场景二：顶楼基站，弱电间至机柜 100 米，夏季高温

问题：Cat5e，夏季温度 40℃，PD 输入电压 44.8V，设备频繁重启

方案：

1. 紧急方案：增加 24VDC 供电，双供电冗余
2. 中期方案：更换为 Cat6A 网线（耐高温，线径更粗）
3. 长期方案：在 50 米处增加 PoE 中继交换机（需本地供电）

场景三：工业现场，桥架内与 380V 动力线并行 80 米

问题：非屏蔽 Cat5e，CRC 错误包日均 500+，数据断点频繁

方案：

1. 更换为屏蔽 Cat6（STP），屏蔽层单端接地
2. 与强电线缆间距拉大至 30cm 以上
3. 设备启用数据重传机制，平台侧增加丢包补偿算法

六、踩坑实录：那些“教科书没写”的问题

1. 网线质量陷阱

• 问题：标称 Cat6，实际线径 24AWG（应为 23AWG），压降与 Cat5e 无异
• 解决：采购时要求提供线规检测报告，施工前抽样测量线径

2. PoE 交换机功率虚标

• 问题：标称 15.4W/端口，实际输出仅 12W，百米下 PD 电压不足
• 解决：选用知名厂商工业级 PoE 交换机，测试实际输出功率

3. 接地不良导致屏蔽失效

• 问题：屏蔽 Cat6 未接地，CRC 错误比非屏蔽线更高（天线效应）
• 解决：屏蔽层必须单端接地，接地电阻 <4Ω，避免闭环接地

4. 水晶头工艺影响

• 问题：百米链路，水晶头线序错误（非 T568B），导致串扰增加
• 解决：强制使用 T568B 标准，压接后测试通断与线序

七、小结：百米 PoE 的“三个必须”

1. 必须选对线：百米 PoE 强制 Cat6（23AWG），强电并行必选屏蔽线
2. 必须留余量：设计距离 ≤90 米，PD 输入电压 ≥48V，高温环境再降额
3. 必须可容错：设备支持本地存储、双供电，平台具备数据校验与补传能力

一句话工程口诀：

百米 PoE 选 Cat6，电压余量留一手，强电并行必屏蔽，数据容错保长久。

本文基于真实工程测试数据整理，适用于以太网温湿度传感器、IP 摄像头、无线 AP 等 PoE 设备的长距离部署参考。
