实验室洁净度辅助监控：以太网温湿度设备如何助力实验室安全等级

实验室洁净度辅助监控：以太网温湿度设备如何助力实验室安全等级

在生物安全实验室（P2/P3）、GMP洁净车间、PCR扩增区及理化分析实验室中，洁净度（悬浮粒子数）是核心指标，但温湿度往往是影响洁净度、设备稳定性与生物安全性的“隐形变量”。

以太网温湿度设备（RJ45 + PoE + Modbus TCP/SNMP）凭借高精度、实时联网、本地存储、协议开放的特性，不仅是环境记录仪，更是实验室安全等级（Biosafety Level, BSL）与质量体系（GMP/GLP）的关键辅助防线。

本文聚焦“辅助监控”定位，解析温湿度数据如何参与洁净度控制、合规审计与安全联动。

一、为什么温湿度是洁净度与安全的“先行指标”

1. 温湿度对洁净度的直接影响

2. 对实验室安全的深层影响

• 生物安全：P3实验室高温高湿可能导致病毒/细菌存活时间延长；低温干燥可能导致气溶胶静电吸附，增加人员暴露风险。
• 样本安全：PCR实验室湿度波动可能导致试剂吸潮失效；细胞培养室温湿度失控直接导致细胞死亡。
• 设备安全：洁净区内的精密天平、液相色谱仪对温湿度敏感，漂移会导致数据偏差甚至设备故障。
• 合规风险：GMP/GLP要求温湿度数据“可追溯、不可篡改、审计留痕”，传统人工记录无法满足。

💡 核心逻辑：洁净度（粒子计数）是“结果”，温湿度是“过程变量”。实时监控温湿度，就是监控洁净度的“因”，实现从“事后检测”到“过程预警”的转变。

二、以太网温湿度设备的“辅助监控”价值

相比传统指针式温湿度计或RS485总线设备，以太网设备的独特价值在于“联网化、智能化、合规化”。

1. 实时数据：从“滞后记录”到“即时干预”

• 采样频率：支持1–300秒可调（洁净区建议≤60秒），远高于人工巡检（2–4次/天）。
• 数据粒度：不仅记录当前值，还记录最大值、最小值、平均值、标准差，用于评估环境稳定性。
• 远程查看：通过Web界面、手机App（MQTT上云）实时查看各区域温湿度，无需进入洁净区。

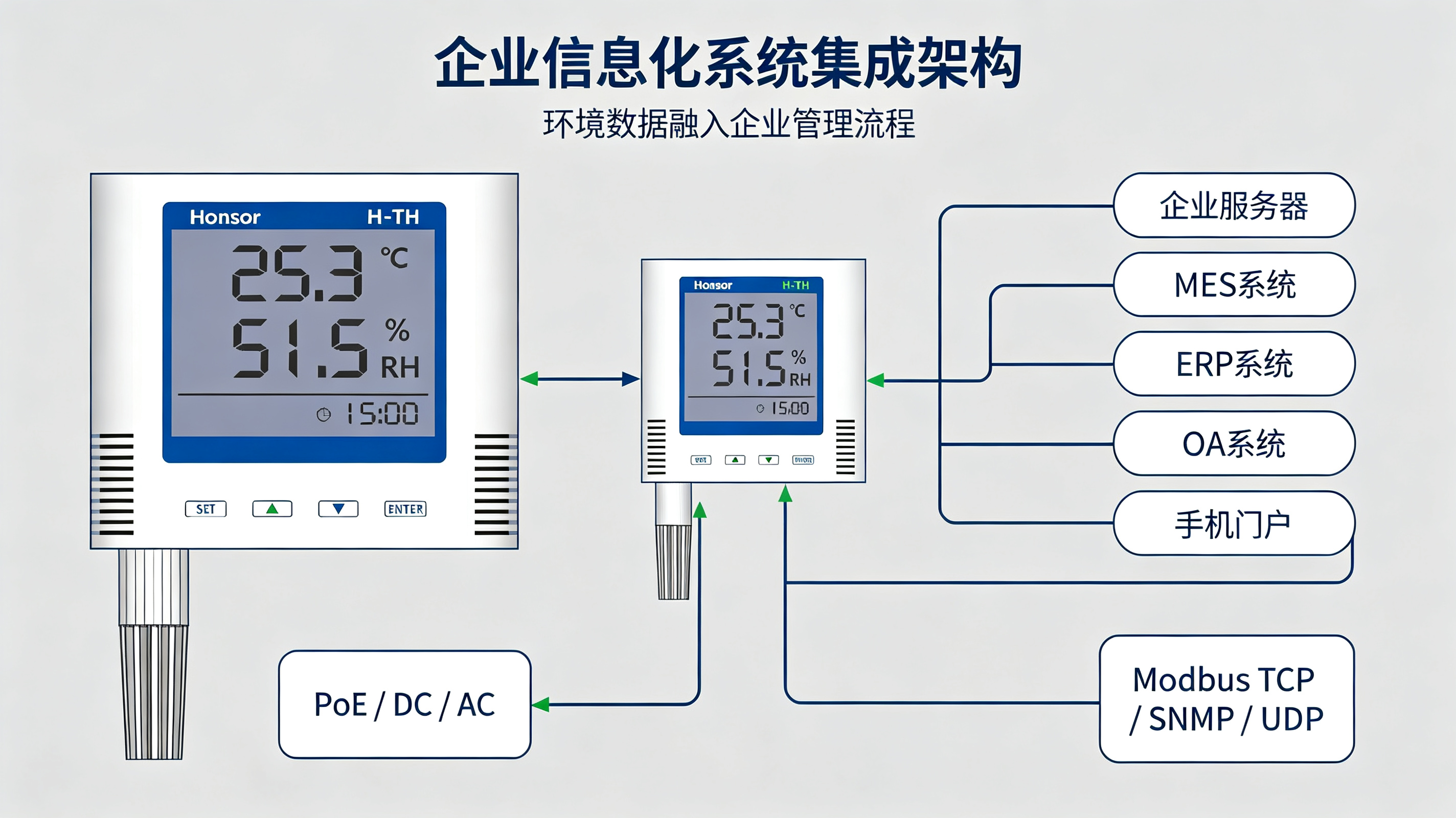

2. 协议开放：融入实验室控制系统

• Modbus TCP：接入洁净空调（AHU）控制系统，作为PID调节的输入参数（如湿度>60% → 提高除湿阀开度）。
• SNMP：接入实验室NMS（Zabbix/PRTG），与粒子计数器、压差传感器统一监控，实现“环境数据融合”。
• MQTT：上传腾讯云IoT/私有云，实现跨地域多实验室数据集中管理（适合集团化药企/疾控系统）。

3. 本地存储：合规审计的“铁证”

• 断网续传：内置≥6万条环形存储，网络中断时自动缓存，恢复后补传，确保数据链完整（GMP关键要求）。
• 时间戳固化：每条数据带硬件RTC时间戳，不可篡改（优于软件时间戳）。
• 审计追踪：记录参数修改日志（谁、何时、修改了什么），满足FDA 21 CFR Part 11电子记录要求。

4. 联动控制：从“监测”到“控制”

• 告警联动：温湿度超限 → 触发本地声光报警器 + 远程平台告警（短信/微信）。
• 设备联动：高温 → 自动启动备用空调；高湿 → 联动开启除湿机；低湿 → 联动加湿器。
• 安全联锁：P3实验室缓冲间温湿度异常 → 禁止排风机关闭，防止负压失效（需与安全控制系统集成）。

三、典型实验室场景部署实战

场景1：PCR实验室（基因扩增）

风险点：试剂污染、气溶胶扩散、温湿度影响扩增效率。

部署方案：

• 试剂准备区：安装1台以太网温湿度变送器（精度±0.3℃/±2%RH），监测试剂储存环境。
• 标本制备区：安装1台带分体探头的设备，探头伸入生物安全柜内，监测操作面微环境。
• 扩增区/产物分析区：各安装1台，重点监测仪表面温湿度，防止冷凝水影响电路。 联动逻辑：
• 任一区湿度>65% → 触发告警，联动开启除湿机，同时禁止人员进入（通过门禁系统联动）。
• 温度波动>±1℃/30分钟 → 告警，提示检查空调系统。

场景2：生物安全实验室（P2/P3）

风险点：病原微生物存活、气溶胶泄漏、负压失效。

部署方案：

• 核心工作区（BSL-3）：安装2台设备（冗余），1台探头置于操作台面，1台置于回风口，监测梯度温差。
• 缓冲间：安装1台，监测压差辅助参数（温湿度影响空气密度，间接影响压差）。
• 防护服更换间：安装1台，监测人员舒适区环境。 合规要求：
• 数据通过SNMP接入实验室生物安全管理系统，与门禁、视频监控联动。
• 启用本地存储+审计追踪，满足《生物安全实验室建筑技术规范》（GB 50346）要求。

场景3：GMP洁净车间（A/B级区）

风险点：洁净度超标、产品污染、审计合规。

部署方案：

• A级区（灌装线）：安装带不锈钢外壳的以太网温湿度传感器（IP65，易清洁），探头置于单向流保护范围内。
• B级区（背景区）：每50㎡安装1台，均匀分布。
• C/D级区：每100㎡安装1台。 数据应用：
• 温湿度数据自动生成趋势报告，作为洁净度验证（Validation）的附件。
• 与粒子计数器数据叠加分析，建立“温湿度-粒子数”关联模型，优化空调系统运行参数。

四、选型与配置关键指标（实验室专用）

1. 设备选型核查表

2. 配置示例（YAML格式）

device:
  model: ETH-TH-Lab-Grade
  serial: LAB2026-001
  location: "PCR-Lab-Preparation-Room"
  install_date: 2026-09-17
network:
  ip: 192.168.20.21
  vlan: 20 # 洁净区专用VLAN
  protocols:
    - modbus_tcp: {port: 502, unit_id: 1}
    - snmp: {version: v3, user: audit_user, auth: SHA, priv: AES}
    - mqtt: {broker: tcp://iot.tencentcloud.com:1883, topic: lab/pcr/prep}
sampling:
  interval: 30s # 30秒采样一次
  average_window: 5 # 5点滑动平均
storage:
  capacity: 100000 # 10万条存储
  auto_upload: true
  audit_trail: true # 启用审计追踪
alarms:
  temp: {high: 25.0, low: 18.0, hysteresis: 0.5}
  humi: {high: 60.0, low: 40.0, hysteresis: 2.0}
calibration:
  temp_offset: -0.2 # 校准偏移量（需记录校准证书编号）
  humi_offset: +1.5
  last_cal: 2026-08-01
  next_cal: 2027-08-01

五、数据应用：从“监控”到“质量洞察”

1. 合规报表自动化

• GMP日报/月报：自动生成温湿度趋势图、超限统计、设备运行时间，直接导入QA系统。
• 审计追踪报告：导出参数修改日志、用户登录日志，满足FDA/EMA审计要求。
• 验证报告附件：洁净度验证时，提供温湿度作为“环境背景数据”，证明测试条件合规。

2. 风险预警模型

• 趋势预警：连续3小时湿度呈上升趋势（即使未超限）→ 提示检查除湿系统。
• 相关性分析：温湿度数据与粒子计数器数据关联，建立“湿度每升高5%，粒子数增加X%”的经验模型。
• 设备健康度：通过温湿度波动幅度，判断空调系统过滤器堵塞情况（波动增大提示阻力增加）。

3. 能效优化

• 联动节能：根据温湿度实际值，动态调节空调风机频率（如夜间低负荷时降频）。
• 历史分析：统计不同季节温湿度变化规律，优化空调系统预设参数，降低能耗。

六、常见误区与规避

1. “重粒子、轻温湿”：只关注粒子计数，忽略温湿度对粒子的影响。 规避：将温湿度纳入洁净度监控体系，作为关键辅助参数。
2. “精度过剩”：盲目追求±0.1℃精度，增加成本。 规避：根据实验室等级选型（A级区±0.3℃，B/C级区±0.5℃足够）。
3. “安装位置随意”：探头安装在回风口或空调直吹处。 规避：A级区探头置于工作面上方30cm，避开气流死角和干扰源。
4. “数据孤岛”：温湿度系统独立运行，不与空调/门禁联动。 规避：通过Modbus TCP/SNMP开放协议，融入实验室BMS/EMS系统。
5. “忽视校准”：设备投入使用后从未校准。 规避：建立年度校准计划，使用经计量院认证的基准仪现场校准，记录偏移量。

七、小结：温湿度是实验室安全的“晴雨表”

在实验室洁净度监控体系中，以太网温湿度设备不是“配角”，而是“安全等级的守护者”：

它通过实时数据捕捉环境微变，通过协议开放融入控制系统，通过本地存储满足合规审计，通过联动控制防范安全风险。

对于追求高安全等级（BSL-3/P3）和高合规标准（GMP/GLP）的实验室而言，部署一套支持以太网联网、带本地存储、精度可靠的温湿度监控系统，是构建“全过程、可追溯、智能化”环境控制体系的必选项，而非“可选项”。
