在智慧档案馆建设推进过程中，档案库房八防、十防乃至十二防业务往往不是一次性建成，而是分期叠加：早期是独立的温湿度记录仪（私有协议），中期接入了消防（Modbus RTU）、安防（SDK/HTTP）与漏水监测（继电器干接点），后期又引入了空气质量（LoRaWAN）与智能密集架（RS485/Modbus）。这种“烟囱式”建设导致数据分散在不同子系统，无法形成跨域联动，也无法满足档案主管部门对“十防一体化管控”的审计要求。

本文复盘一次典型的档案库房多源异构监测系统整合项目，重点解析协议转换、边缘聚合与平台统一接入的工程实践。

一、现状盘点：典型的数据孤岛格局

项目启动前，库房监测系统呈现“四多”特征：

1. 多协议并存：
   • 温湿度节点：私有 TCP 协议（早期厂商 A）
   • 消防/水浸/烟感：RS485 Modbus RTU（厂商 B）
   • 安防门禁/视频：HTTP API + SDK（厂商 C）
   • 空气质量（TVOC/CO₂）：LoRaWAN（厂商 D）
   • 智能密集架：RS485 Modbus RTU（厂商 E）
2. 多网络并存：TCP/IP 以太网、RS485 总线、LoRa 无线网、SDK 私有链路。
3. 多平台并存：温湿度独立软件、消防控制主机、安防管理平台、密集架控制软件。
4. 多数据格式：二进制流、JSON、XML、继电器高低电平、Modbus 寄存器值。

这种架构下，平台无法判断“烟感报警时库房温湿度是否超标”，也无法实现“水浸报警自动关闭新风与密集架电源”的跨系统联动。

二、核心思路：边缘层协议归一，平台层业务解耦

为避免在平台侧直接对接 N 个异构系统（导致平台臃肿且不稳定），采用“边缘协议转换 + 统一北向接口”的架构。

[现场设备层]
│ 私有TCP │ ModbusRTU │ LoRaWAN │ HTTP/SDK │ 干接点
└────┬────┴────┬────┴────┬────┴────┬────┘
     │          │          │          │
[边缘接入层：工业物联网关/边缘控制器]
│  • 多协议驱动（TCP Client/RTU Master/LoRa Server）
│  • 协议解析与数据标准化
│  • 边缘联动逻辑（断网自治）
│  • 统一北向接口（Modbus TCP / MQTT / HTTP）
└───────────────┬───────────────┘
                │ 以太网 (Modbus TCP/MQTT JSON)
                ▼
[智慧档案馆平台层]
│  十防业务引擎 │ 统一设备模型 │ 告警中心 │ 联动策略 │ 三维可视化

核心原则：“南向多协议适配，北向单协议收敛”。

三、协议转换复盘：五大典型场景

1. 私有 TCP 转 Modbus TCP（温湿度系统）

• 痛点：早期温湿度厂商不开放 Modbus 协议，仅提供动态库或私有 TCP 报文。
• 方案：在边缘网关上开发私有协议驱动。
  • 网关作为 TCP Client 主动连接温湿度主机。
  • 按私有协议格式组包发送查询指令（如 AA BB 03 00 01 CC DD）。
  • 解析返回报文，提取温度、湿度、设备状态字节。
  • 映射转换：将解析出的浮点值转换为 Int16（放大10倍），写入网关内部 Modbus TCP 服务器的保持寄存器（如 40001=温度，40002=湿度）。
• 成效：平台无需关心私有协议细节，只需通过标准 Modbus TCP 读取网关指定寄存器即可获取全库房温湿度数据。

2. RS485 Modbus RTU 转 Modbus TCP（消防/水浸/密集架）

• 痛点：设备众多，地址冲突风险大，轮询周期难以统一。
• 方案：利用网关的 RTU Master​ 功能。
  • 网关通过 RS485 接口轮询所有 Modbus RTU 设备。
  • 配置设备地址映射表（如烟感地址 0x11 → 网关寄存器 41001 起始）。
  • 网关内部建立数据映射表，将 RTU 的“线圈/输入寄存器”映射为 TCP 的“保持寄存器”。
  • 处理 RTU 异常码（如 0x84 非法数据地址），转换为 TCP 侧的“设备异常”状态位。
• 成效：平台只需对接网关一个 IP:502，即可轮询所有 RS485 设备，极大简化了网络拓扑。

3. LoRaWAN 转 MQTT JSON（空气质量监测）

• 痛点：LoRaWAN 基于 NS（网络服务器）架构，平台直接对接复杂。
• 方案：网关内置 LoRaWAN Server​ 功能。
  • 网关作为 LoRa 基站，接收 TVOC/CO₂ 节点的上行数据。
  • 解析 PHY 负载，解密并校验 MIC。
  • 数据标准化：将原始字节（如 0x01 0x7A 表示 37.8℃）转换为工程值。
  • 北向推送：以 JSON 格式通过 MQTT 发布至平台指定 Topic（如 archive/env/air）。 { "device": "TVOC_01", "ts": 1700000000, "temp": 23.5, "humi": 55.2, "tvoc": 120, "co2": 450 }
• 成效：平台通过订阅 MQTT 主题即可获取实时数据，无需维护 LoRaWAN 网络服务器。

4. HTTP/SDK 转 MQTT（安防/视频）

• 痛点：安防平台通常只提供 SDK 或 RESTful API，无法直接推送数据。
• 方案：边缘网关运行 SDK 适配服务。
  • 网关通过 SDK 登录安防平台，订阅门禁刷卡、红外报警事件。
  • 将 SDK 回调的二进制结构体或 XML 数据解析为键值对。
  • 事件驱动：一旦触发报警，立即组装 JSON 消息通过 MQTT 发布。 { "device": "Door_01", "event": "Alarm", "reason": "ForceOpen", "ts": 1700000100 }
• 成效：将安防系统的“被动查询”转变为“主动上报”，平台响应速度从秒级提升至毫秒级。

5. 干接点信号转 Modbus 离散量（漏水/红外）

• 痛点：水浸、红外等设备通常只输出无源干接点（开关量），无法主动上报。
• 方案：网关 DI（数字输入）口接入干接点。
  • 配置 DI 口为“脉冲计数”或“电平触发”模式。
  • 内部映射：DI0 状态 → Modbus 线圈 00001。
  • 防抖处理：软件滤除 <200ms 的抖动信号，防止误报。
• 成效：平台通过读取 Modbus 线圈状态即可判断漏水或入侵状态，无需额外采集模块。

四、边缘联动：打破孤岛的关键一跃

协议转换解决了“看得见”的问题，边缘联动解决了“控得住”的问题。

1. 断网自治联动

• 场景：网络中断时，平台无法下发指令。
• 边缘逻辑：
  • 网关本地执行联动规则：IF (烟感报警 == TRUE) THEN (关闭风阀继电器 + 启动声光报警器)。
  • 联动规则存储在网关本地 SQLite 数据库，与平台配置同步。
• 价值：确保极端情况下，十防联动不依赖云端，满足档案安全最高要求。

2. 跨协议联动

• 场景：水浸传感器（干接点）报警，需关闭除湿机（Modbus RTU）并打开排风扇（继电器）。
• 边缘逻辑：
  • 网关 DI 口检测到水浸信号。
  • 通过 RS485 向除湿机发送 Modbus 指令（06 功能码写寄存器，关闭设备）。
  • 通过 DO（数字输出）口输出高电平，启动排风扇。
• 价值：联动路径最短，响应最快（<500ms），避免平台轮询与网络延迟。

五、平台层统一建模：从设备到业务

边缘层完成协议归一后，平台层需建立统一的设备模型与业务语义。

1. 设备模型标准化

• 属性（Properties）：温度、湿度、状态、电量等（来自 Modbus/MQTT）。
• 事件（Events）：报警、故障、上线、离线（来自 MQTT/Modbus 质量戳）。
• 服务（Services）：重启、校准、阈值设置（通过 Modbus 写寄存器或 MQTT 下发指令）。

2. 业务语义映射（八防/十防/十二防）

• 防潮/防高温：映射温湿度属性 + 阈值告警事件。
• 防火：映射烟感/温感状态 + 消防联动事件。
• 防水：映射水浸 DI 状态 + 漏水事件。
• 防有害气体：映射 TVOC/CO₂ 属性 + 超标事件。
• 防盗：映射门禁/红外事件 + 视频联动服务。

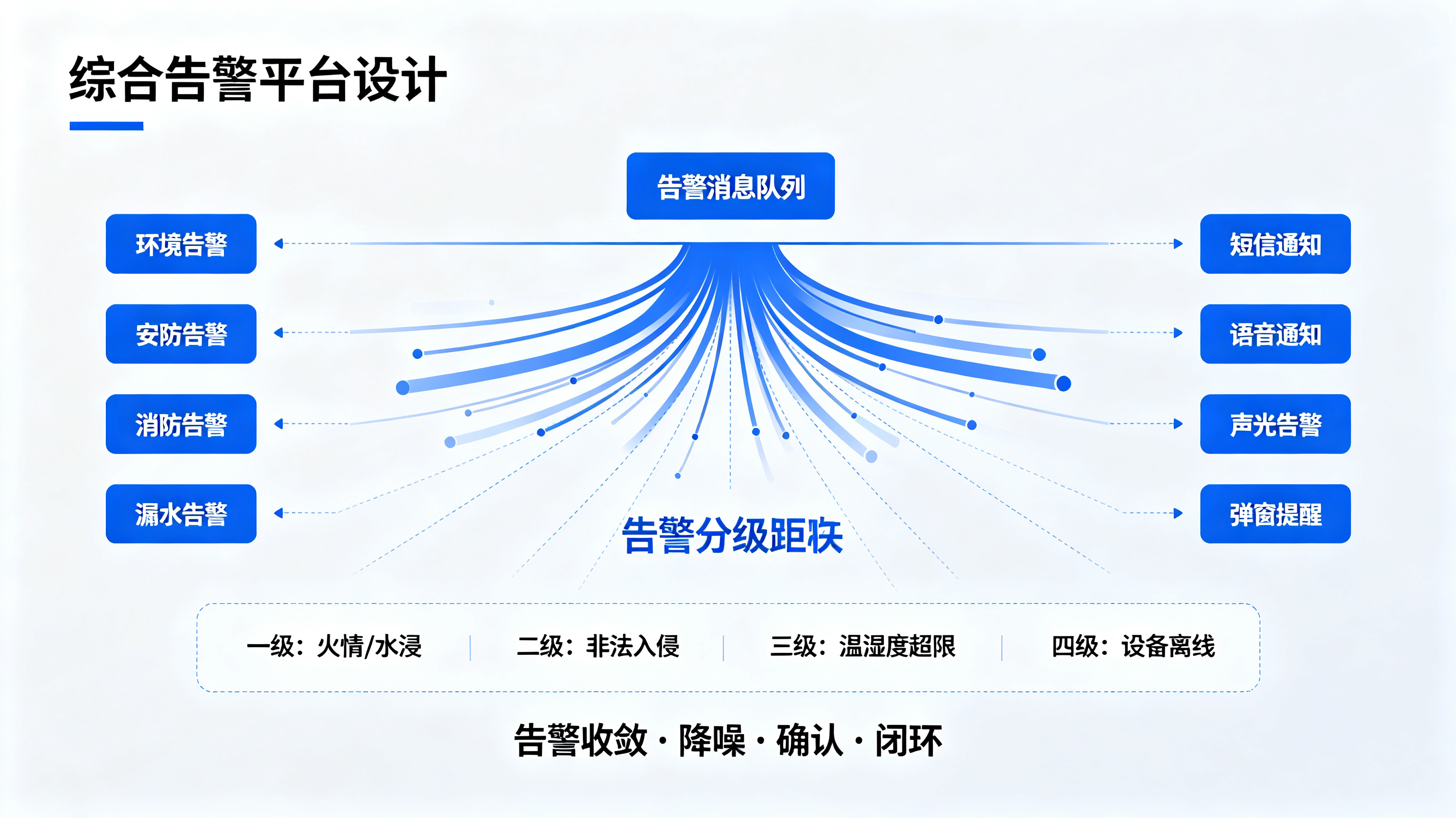

3. 统一告警中心

• 所有边缘上报的告警（MQTT/Modbus）统一进入告警中心。
• 告警内容标准化：设备ID + 防类（如“防水”） + 告警级别 + 时间戳 + 原始值。
• 告警抑制：同一设备短时间内重复告警仅通知一次，避免风暴。

六、复盘总结：经验与教训

1. 边缘强，平台稳：复杂的协议解析与实时联动必须下沉到边缘网关，平台只做数据展示与宏观调度。
2. 模型先行：在对接前先定义好统一的设备模型与数据字典，避免后期反复修改。
3. 灰度上线：先接入单类设备（如温湿度），验证稳定后再接入安防、消防等复杂系统。
4. 日志完备：边缘网关必须开启详细通信日志（Modbus 报文、MQTT 发布记录），便于排查“数据不更新”问题。
5. 安全隔离：不同协议网络（如安防网与监控网）在网关侧做逻辑隔离，防止跨系统攻击。

通过本次复盘，档案库房成功将分散的八防、十防、十二防子系统整合为统一的智慧档案馆监测平台，实现了从“数据孤岛”到“数据融合”的跨越，为档案实体安全提供了坚实的技术底座。
