虚实映射：基于大数据云服务 + 数字孪生的档案馆库房 3D 环境监控系统实战

虚实映射：基于大数据云服务 + 数字孪生的档案馆库房 3D 环境监控系统实战

很多项目把“数字孪生”做成“3D 大屏 + 模型旋转”：库房画出来很好看，点一下弹个温湿度数值，领导参观很震撼，运维人员却不用。真正的档案库房数字孪生，不是可视化炫技，而是物理库房—边缘网关—云服务—三维模型之间的双向映射与闭环控制。

合肥市档案馆智慧无人库房已经把“物联网、传感器、大数据分析、3D 建模与仿真”用于监测密集架、温湿度、有害气体并自动处置；嘉兴市档案馆则把温湿度、空气质量、设备运行参数、能耗全部纳入云侧物联集成与移动端一屏通览。 本文按落地工程口径，拆一套“能巡检、能预警、能推演、能下发”的 3D 环境监控架构。

一、先纠偏：数字孪生 ≠ 三维可视化

数字孪生的本质：模型是壳，数据是血，规则是脑，联动是手。

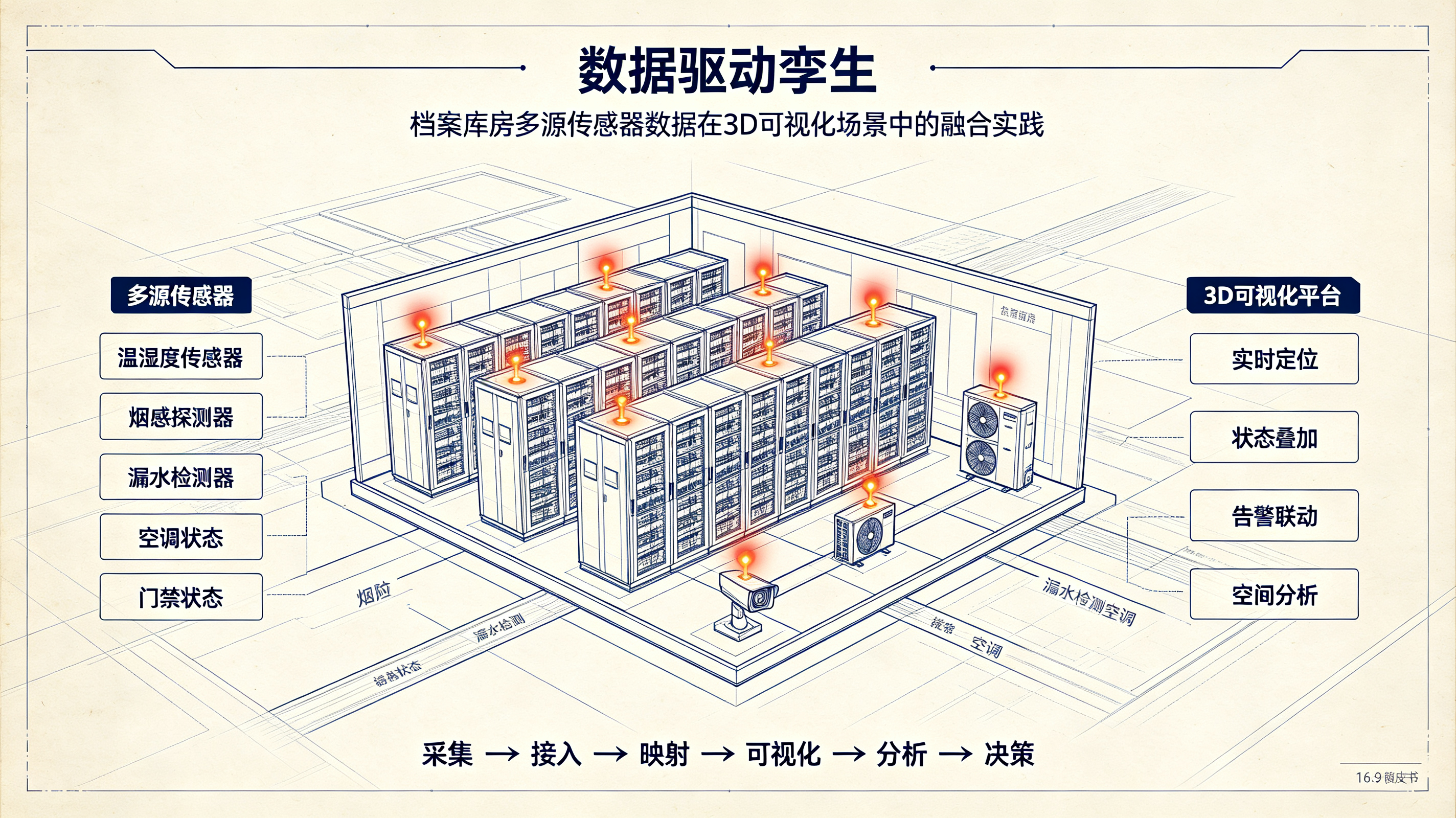

二、总体架构：端—边—云—模 四层闭环

[物理库房]
 温湿度 / PM2.5 / TVOC / SO₂ / 水浸 / 门禁 / 视频 / 密集架 / 空调除湿机
        │ Modbus RTU / TCP / MQTT / SNMP / 干接点
        ▼
[边缘网关]
 协议归一 · 数据清洗 · 死区判断 · 本地联动 · 断网自治 · 事件发布
        │ MQTT / HTTPS / Modbus TCP
        ▼
[大数据云服务]
 InfluxDB(TSDB) + MySQL(资产/权限) + 对象存储(视频/日志)
 规则引擎 · 趋势预测 · 告警中心 · 审计留痕 · 三维状态同步
        │ WebSocket / REST / 消息总线
        ▼
[3D 数字孪生引擎]
 1:1 库房模型 · 架位绑定 · 温湿度云图 · 设备高亮 · 巡检漫游 · 应急推演

云服务负责“算得远、存得久、跨库关联”；边缘负责“响应快、断网活、控得准”；3D 引擎负责“看得懂、点得动、推得演”。

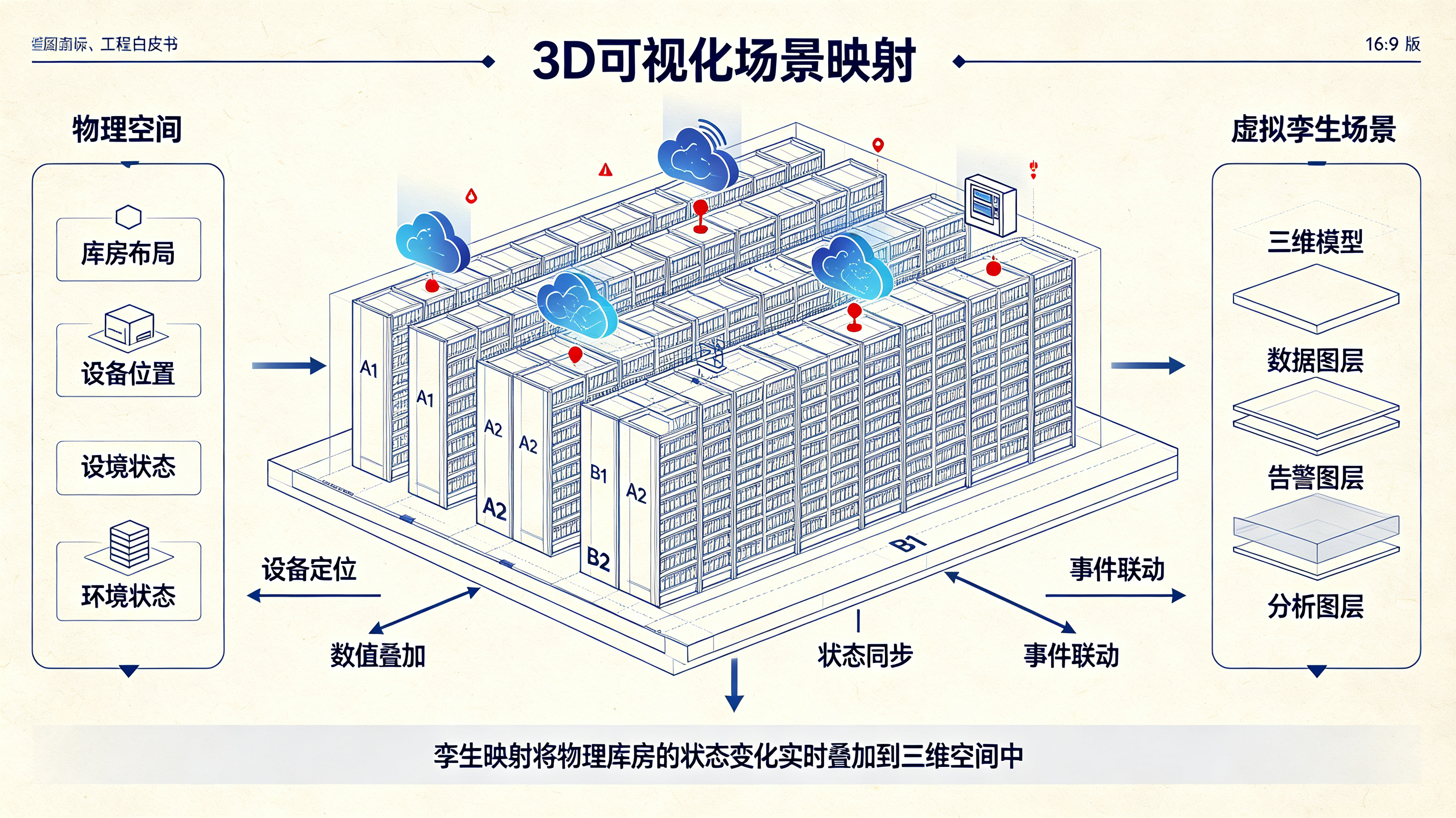

三、三维模型怎么建：不是 Max 出图，而是可寻址空间

1. 建模粒度（档案库房专用）

• 建筑层：楼层、防火分区、库房编号、送/回风口、桥架、管线
• 装具层：密集架列/节/层/格，智能密集架电机状态、锁列状态
• 设备层：温湿度变送器、净化机、除湿机、空调、新风机、水浸绳、烟感
• 档案层：档号 → RFID → 架位坐标（区/列/面/节/层/格）
• 传感层：每个探头有 deviceId + 坐标(x,y,z) + 高度层(0.3/1.5/2.2m)

2. 模型与实物绑定规则

SensorA01:
  pos: [12.4, 3.2, 1.5]
  zone: 库房A-03区
  nearRack: RACK-A-07
  measures: temp/humi/tvoc
  protocol: modbus_tcp://10.10.30.21:502/40001

RACK-A-07:
  cols: 6, faces: AB, sections: 6, levels: 6
  capacity: 216 cells
  archives: 198 bound, 18 empty
  lastAccess: 2026-09-17T14:22:10

3D 引擎里点“A-07 第 3 列 B 面第 4 层”，就能看到：

• 该层档案目录
• 上方 1.5m 温湿度
• 最近一次调档人/时间
• 该区域除湿机是否运行
• 若湿度 63%RH → 模型变黄 → 自动高亮除湿机 → 下发启机指令

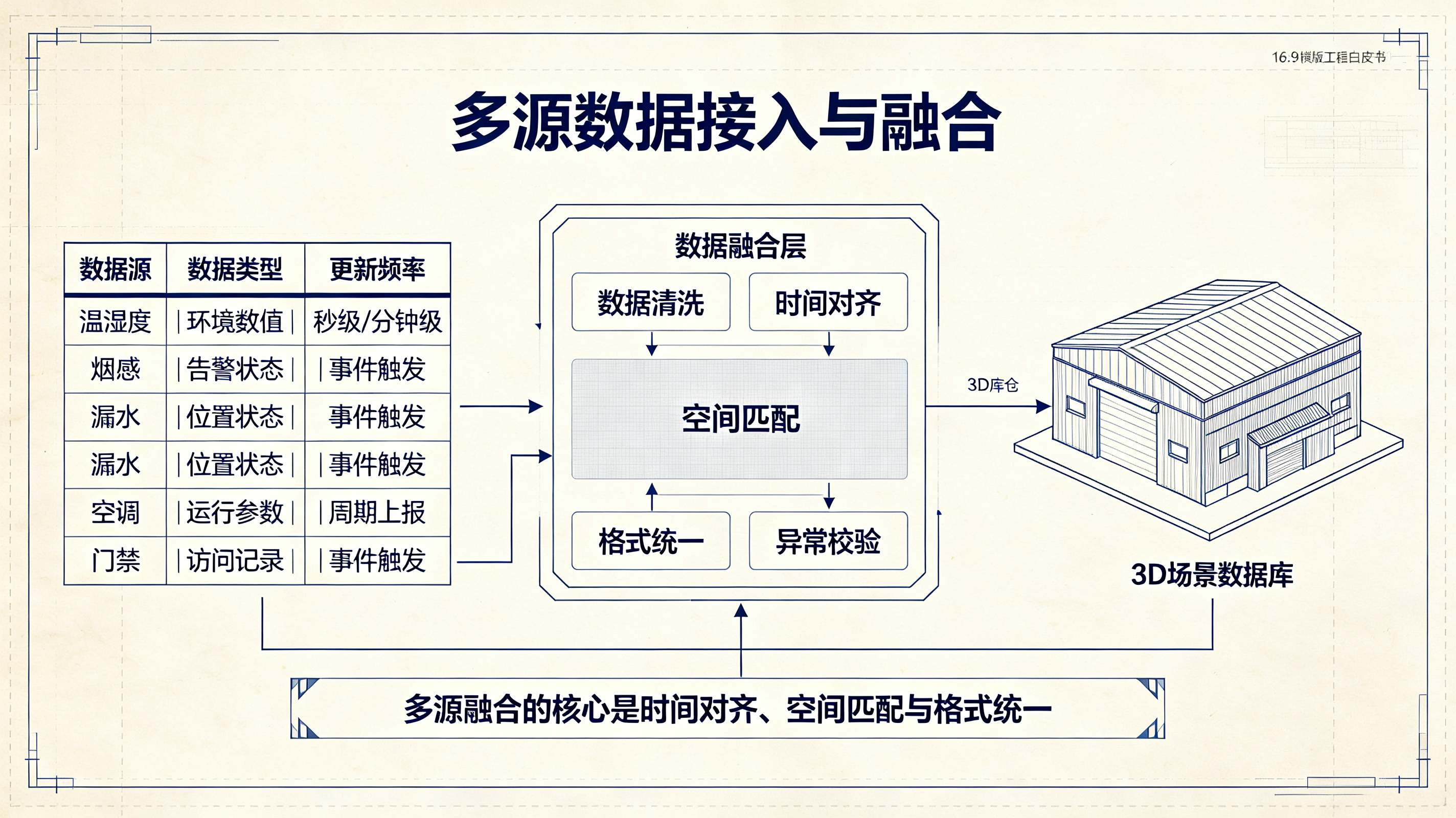

四、数据上云：时序 + 业务 + 事件三库分离

1. 时序库（InfluxDB / TDengine / IoTDB）

存：温湿度、PM2.5、TVOC、CO₂、SO₂、NO₂、O₃、电流、风量、滤网压差

特点：高频、按时间查、做趋势与聚类

保留：原始 1 年、5 分钟聚合 3 年、小时级聚合 10 年（合规）

2. 关系库（MySQL / PostgreSQL）

存：库房元数据、设备资产、用户权限、档案目录、架位映射、校准记录

特点：强一致、可审计、可做“谁在什么时候改了阈值”

3. 事件库（Kafka / Redis Stream / MQ）

存：

{
  "eventId":"EVT-20260918-A03-HUMID",
  "type":"ENV_HUMID_HIGH",
  "zone":"库房A-03",
  "value":63.2,
  "threshold":60,
  "sourceDevice":"SensorA03-01",
  "correlationId":"RACK-A-07",
  "edgeDecision":"start_dehumidifier",
  "cloudDecision":"notify+log+predict",
  "ts":1760000000123
}

事件驱动是数字孪生“活起来”的关键：模型不是被轮询刷新的，而是被事件推着变的。

五、3D 环境监控的实战能力清单

1. 温湿度云图（不是单点数值）

• 在 3D 库房地面/截面生成插值云图
• 颜色规则：绿 45–55%RH / 黄 55–60% / 橙 60–65% / 红 >65%
• 支持“回风截面”“人员呼吸带 1.5m”“地面潮气带 0.3m”三张图层切换
• 发现“门口高、中心低”→ 判断门封条老化或风幕机未开

2. 设备健康在模型里可见

• 除湿机运行但湿度不降 → 模型上设备转“橙”， tooltip 显示“风量正常/压缩机电流异常”
• 滤网压差 >200Pa → 设备挂“需维护”标牌
• 空调启停 30 次/小时 → 规则引擎标“控制震荡”，自动切柔性 PID

3. 云端巡库代替人工跑腿

• 虚拟相机沿预定航线漫游
• 经过每个区自动播报：温度/湿度/最新告警/设备状态
• 与视频子系统对齐：点 3D 探头 → 右侧弹对应摄像机实时流
• 门禁异常开门 → 3D 门体变红 + 视频弹窗 + 红外防区高亮

4. 趋势预测与“未病先治”

云服务跑轻量模型：

• 明日 14:00 湿度预测 66%RH（基于室外气象 + 历史曲线 + 人员出入）
• 提前 2 小时预启动除湿机，避免“超标后再救火”
• 梅雨季前自动生成“除湿机负荷排班表”

5. 应急推演：火灾 / 水浸 / 熏蒸残留

• 在孪生体里注入“B 区水管破裂”
• 系统模拟：水浸扩散范围、受影响档案架、排风机启停、门禁封锁、视频重点录制
• 输出：先关哪路水阀、先移哪几列特藏、疏散路径是否冲突
• 真发生时，直接把推演方案转成执行清单

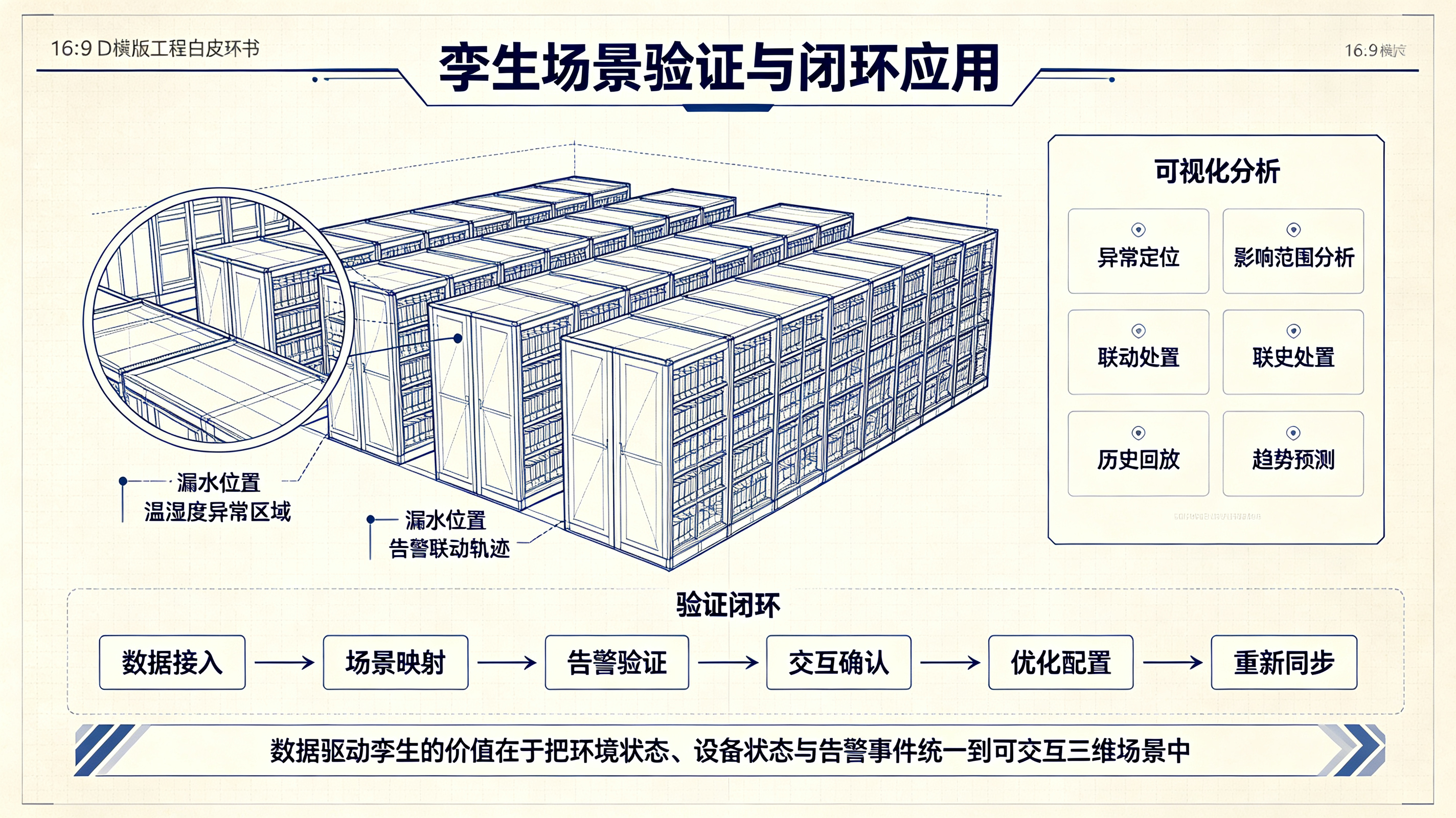

六、联动闭环：模型上的点，要能真动设备

以“库房 A-03 湿度 63%RH”为例：

1. 边缘网关轮询/事件捕获 → 本地先判：湿度>60 且温度正常 → 本地发 Modbus 指令启动除湿机
2. 同时发事件到云：ENV_HUMID_HIGH
3. 云规则引擎：
   • 查 A-03 附近有无开门事件（门禁）
   • 查新风机是否引入高湿空气
   • 查除湿机上次维护时间
4. 3D 引擎：
   • A-03 区域变橙
   • 除湿机模型显示“运行中”
   • 右侧面板弹：当前值 / 目标值 / 已运行设备 / 预计 40 分钟回落
5. 若 30 分钟仍不降：
   • 升级告警（短信+平台+声光）
   • 标记“可能滤网堵塞/探头漂移/设备坏”
   • 自动比对邻区 SensorA02/A04，做交叉诊断
6. 处理后：
   • 湿度回 52%RH → 事件 ENV_RECOVERED
   • 自动写日志：触发时间、动作、责任人（若人工干预）、能耗增量

这就是“虚实映射”：物理世界发生变化 → 虚拟世界同步状态 → 云边共同决策 → 物理世界被改变 → 新状态再回写模型。

七、工程落地要点（踩坑向）

• 模型坐标必须和现场一致：探头高度、架列顺序、送风口位置错了，云图就是骗人图。
• 别把所有数据进关系库：温湿度走时序库，不然 MySQL 半年就炸。
• 边缘必须先自治：云断网时，3D 可以不更新，但除湿机/风阀/门禁必须还能动。
• 3D 不是给传感器用的，是给人用的：档案员要“点架位查档案”，科长要“看全区达标率”，馆长要“一屏看风险”，三种视角都要做。
• 审计链不能断：阈值谁改的、联动谁确认的、误报谁消音的，必须留痕，满足 DA/T 81 与数字档案馆评审。
• 模型轻量化：WebGL / Cesium / Three.js 前端要做 LOD，百兆模型进浏览器必卡。

八、成效对照（典型项目口径）

九、一句话定性

大数据云服务解决“记得住、算得远、查得清”； 数字孪生解决“看得见、点得动、推得演”； 边缘网关解决“断网也能控、秒级能联动”； 三者合起来，档案库房的 3D 环境监控才从“大屏工程”变成“保护工程”。
