前面几篇解决了“设备怎么接”“边缘怎么算”“平台怎么管”。

这一篇把焦点拉到“3D 场景怎么被数据真正驱动”——不是把温湿度数值贴到模型表面，而是让三维库房成为物理库房在数据空间的动态映射，实现“状态可视、根因可溯、控制可预”。

核心命题： 档案库房数字孪生的本质，不是“画得像”，而是“动得准”。

一、为什么档案库房需要“数据驱动”而非“静态建模”

很多智慧档案项目止步于“静态 3D”：

• 库房模型建得很漂亮，但温湿度还是表格
• 设备图标会转，但和真实运行状态无关
• 告警弹窗，但点进 3D 场景找不到对应位置
• 领导参观时“演示版很炫”，日常运维时“还是看 Excel”

数据驱动孪生要解决的是：

把来自以太网温湿度记录仪、漏水绳、烟感、PM2.5、门禁、视频、恒湿净化一体机、空调、密集架的多源、异构、多频率数据，统一“翻译”成 3D 场景里的空间状态、设备行为、告警语义。

二、多源传感器数据特征梳理（先分类，再融合）

档案库房的数据不是“一堆数字”，而是有鲜明特征：

融合的关键：

让“慢变量”形成背景，“快变量”打断背景，“设备状态”解释变化，“视频”提供证据，“业务数据”赋予管理意义。

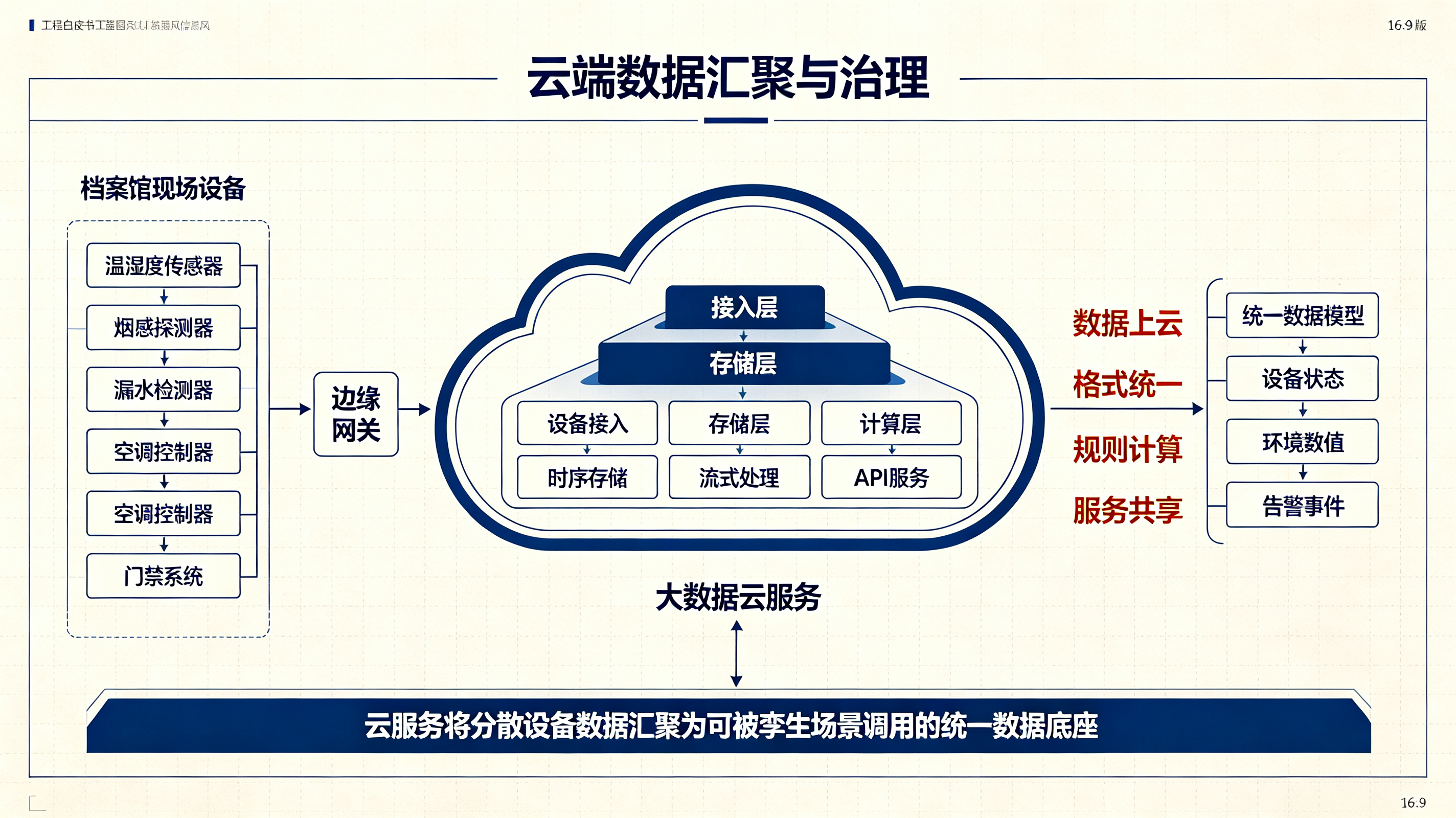

三、数据融合的三层架构：从“采”到“驱”

[物理库房]
 温湿度/漏水/烟感/门禁/视频/空调/密集架
        │ 多协议、多频率
        ▼
[边缘计算层]
 协议归一 → 数据清洗 → 时空对齐 → 质量评估
        │ MQTT / WebSocket
        ▼
[孪生数据总线]（核心）
 统一数据模型：asset_id + space_id + metric + value + ts + quality
 数据缓存：Redis（实时）+ TSDB（历史）
 事件总线：Kafka / MQTT Broker
        │ 数据订阅 / 事件订阅
        ▼
[3D 可视化引擎]
 空间映射 → 状态驱动 → 动画渲染 → 交互响应
        │
[业务层]
 八防规则 / 告警中心 / 工单 / 审计

关键设计：孪生数据总线

不是“传感器 → 3D 模型”点对点直连，而是：

所有数据先进入“孪生数据总线”，3D 场景通过订阅获取所需数据。

好处：

• 一份数据，多处使用（3D、报表、告警、审计）
• 数据模型与渲染引擎解耦，换引擎不换数据
• 方便做数据质量标记（good/doubt/offline）

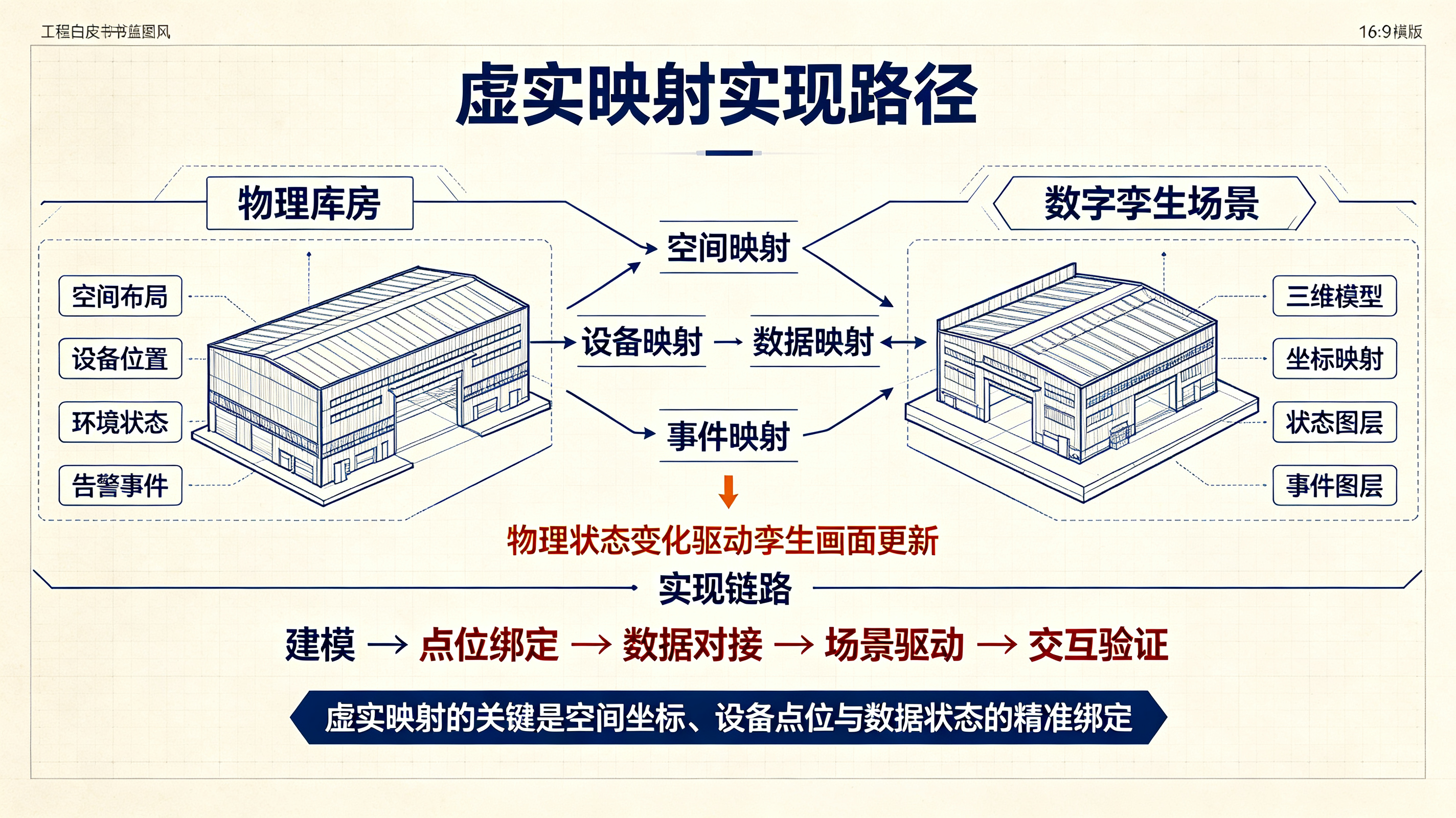

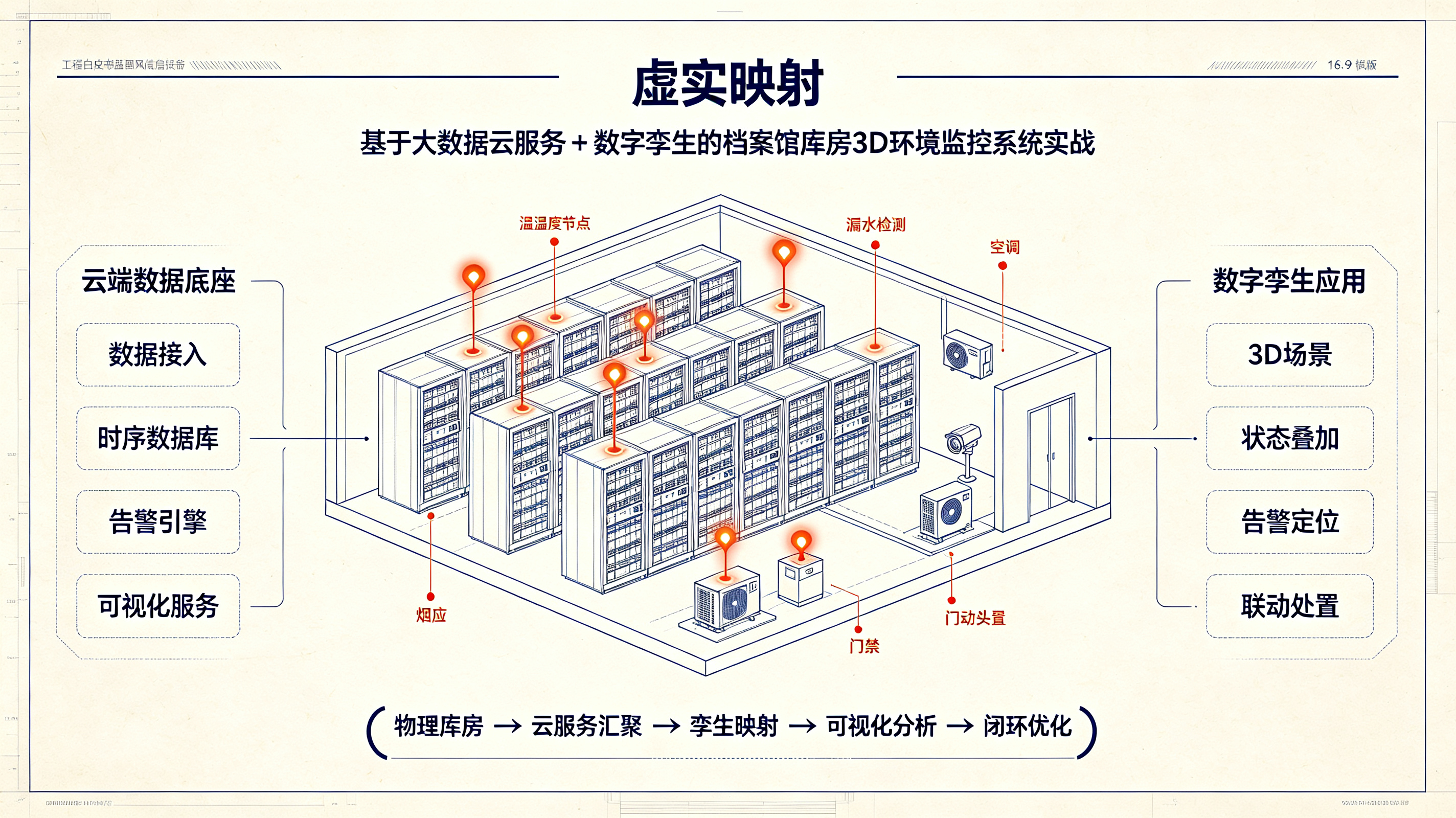

四、空间映射：把“测点”挂回“物理位置”

1. 空间坐标体系（GIS + BIM 轻量化）

档案库房常用两种坐标：

• 建筑坐标：基于 CAD/BIM，单位米，用于精确定位设备
• 逻辑坐标：基于库房管理，如“3F-文书库-A区-03列-1.5m”

在 HONSOR-V1.0 类平台中，通常这样绑定：

space_id: "3F-WS-A-03-1.5"
space_path: ["县档案馆", "3F", "文书库A", "A区", "03列", "中部"]
position:
  x: 12.34  # 建筑坐标 X
  y: 5.67   # 建筑坐标 Y
  z: 1.50   # 离地高度
bound_assets:
  - asset_id: "TH-03-01"
    metric: "temperature"
  - asset_id: "TH-03-01"
    metric: "humidity"
  - asset_id: "PM-03-01"
    metric: "pm25"

2. 3D 模型与测点的松耦合

• 3D 模型只负责“形状 + 位置”
• 测点数据通过 space_id 动态绑定
• 同一位置可绑定多个传感器（主备、不同指标）
• 传感器更换后，只需改绑定关系，不动模型

五、状态驱动渲染：让 3D 场景“活”起来

1. 颜色语义驱动（八防状态可视化）

这是最基础也最实用的驱动方式：

// 伪代码：根据湿度值更新 3D 对象颜色
function updateHumidityColor(spaceId, humidity) {
  const obj = scene.getObjectBySpaceId(spaceId);
  if (humidity >= 65) {
    obj.material.color.set(0xff0000); // 红：严重超标
    obj.userData.status = "critical";
  } else if (humidity >= 60) {
    obj.material.color.set(0xffff00); // 黄：预警
    obj.userData.status = "warning";
  } else if (humidity >= 45) {
    obj.material.color.set(0x00ff00); // 绿：正常
    obj.userData.status = "normal";
  } else {
    obj.material.color.set(0x0000ff); // 蓝：干燥
    obj.userData.status = "dry";
  }
}

在 3D 库房中：

• 单个测点：设备图标变色
• 区域：地面/墙面颜色渐变
• 密集架：架体分段着色（顶部/中部/底部）

2. 热力图与等值面（微环境可视化）

对于温湿度、PM2.5 等连续变量，用热力图更直观：

• 平面热力图：投影到地面/顶面，展示水平分布
• 体积极分面：3D 空间内等值面，展示立体分布
• 时间序列动画：播放 24 小时温湿度变化过程

档案行业价值： 发现“空调回风短路”“窗边热桥”“密集架中部积热”等隐蔽问题。

3. 设备动画驱动（运行状态可视化）

• 空调：风扇旋转速度 ∝ 风机转速
• 除湿机：水滴粒子效果 ∝ 除湿量
• 电动窗帘：模型开合角度 ∝ 实际开度
• 门禁：门体开合状态同步
• 恒湿净化一体机：滤网颜色随压差变化

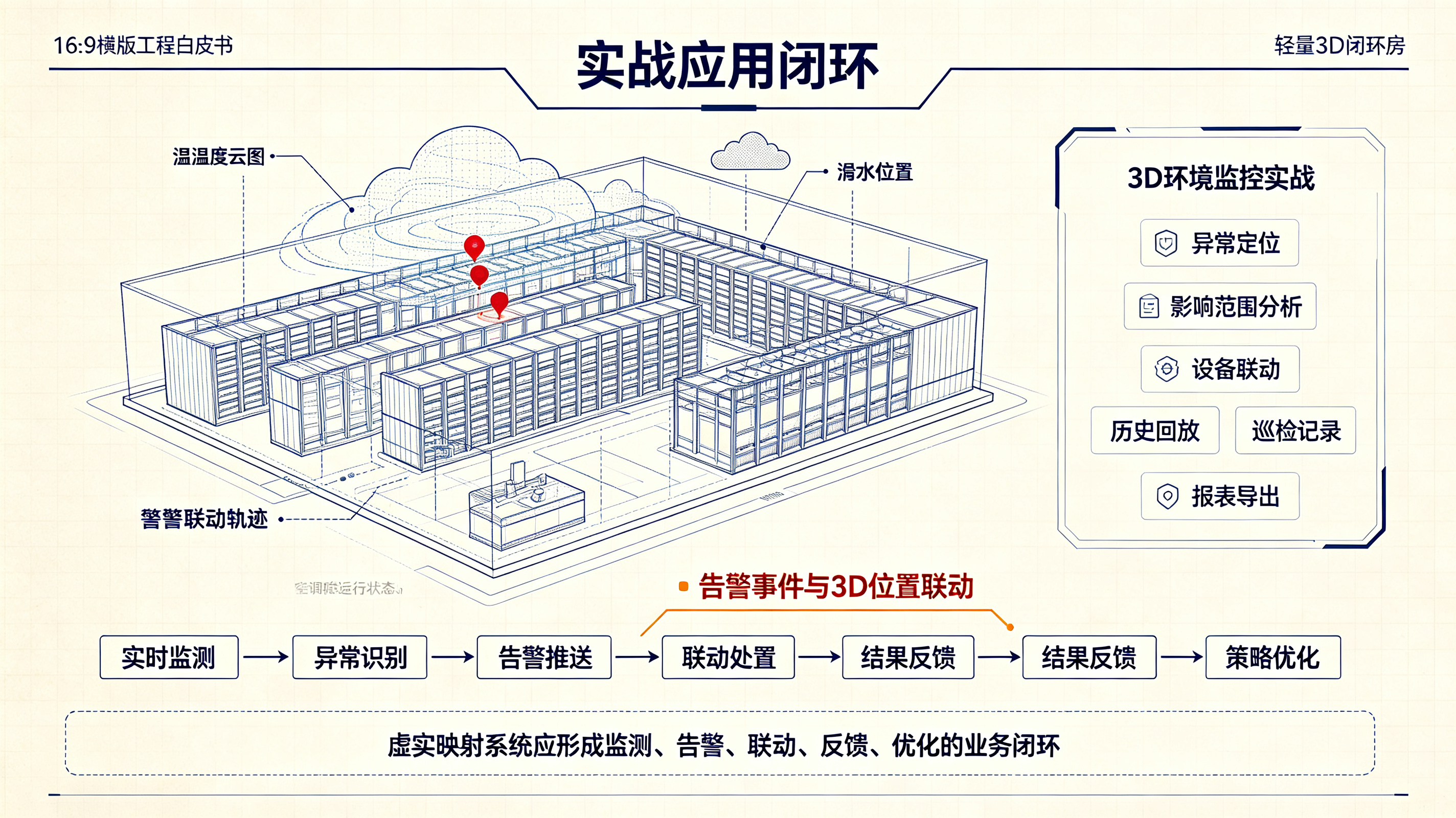

六、事件驱动交互：从“看”到“管”

1. 告警事件 → 3D 场景响应

// 伪代码：告警事件处理
mqttClient.on('message', (topic, payload) => {
  const alert = JSON.parse(payload);
  if (alert.type === 'humidity_high') {
    const spaceId = alert.space_id;
    const obj = scene.getObjectBySpaceId(spaceId);

    // 1. 高亮异常区域
    obj.material.emissive.set(0xff0000);
    obj.material.emissiveIntensity = 0.5;

    // 2. 弹出信息面板
    showInfoPanel(spaceId, {
      title: '湿度超标告警',
      value: alert.value + '%RH',
      threshold: alert.threshold,
      time: alert.ts,
      suggestion: '检查除湿机运行状态'
    });

    // 3. 自动定位与缩放
    camera.focusOn(obj);

    // 4. 关联视频弹出
    if (alert.related_video) {
      showVideoWindow(alert.related_video);
    }
  }
});

2. 点击交互 → 数据钻取

• 点击 3D 库房任意位置 → 显示该位置所有传感器实时值
• 点击设备 → 显示设备详情、运行曲线、控制面板
• 点击告警 → 显示告警详情、处理流程、历史记录
• 点击密集架 → 显示架内档案统计、温湿度分布

七、视频与 3D 融合：从“看得见”到“看得懂”

1. 3D 内嵌视频窗

• 在 3D 场景中，摄像头位置放置视频平面
• 视频流通过 WebRTC / RTSP 转 Web 播放
• 告警时自动弹出关联摄像头画面

2. 视频事件驱动 3D

• 视频智能分析（人形检测、区域入侵）→ 3D 场景高亮对应区域
• 人脸识别（门禁刷卡）→ 3D 场景显示人员位置与轨迹
• 烟火识别 → 3D 场景定位火源，关联烟感/温感数据

3. 视频作为“数据证据”

• 告警发生时，自动截图/录像，关联到告警事件
• 3D 场景中点击告警，可回放当时视频
• 满足档案安全审计“视频+数据”双重证据要求

八、数据质量与可信孪生：避免“垃圾进，垃圾出”

1. 数据质量标记

每个数据点携带质量位：

{
  "asset_id": "TH-03-01",
  "metric": "humidity",
  "value": 58.2,
  "quality": "good",        // good / doubtful / invalid / offline
  "ts": "2026-09-18T10:30:00+08:00",
  "edge_ts": "2026-09-18T10:30:00+08:00",
  "source": "modbus_tcp"
}

3D 场景中：

• 正常数据：实色显示
• 可疑数据：半透明 + 问号图标
• 无效数据：灰色 + 错误图标
• 离线数据：灰色 + 离线标识

2. 异常数据过滤

• 跳变过滤：单次变化超过阈值（如 ±5%RH）标记为可疑
• 一致性校验：同区域多传感器交叉验证
• 时序连续性：断网恢复后检查数据连续性
• 物理合理性：湿度不可能 >100% 或 <0%

九、性能优化：让大规模孪生“跑得动”

1. 数据降采样与分级加载

• 实时数据：30s 级，用于告警与实时监视
• 历史数据：5min 级，用于趋势曲线
• 统计数据：1h/1d 级，用于报表与驾驶舱
• 3D 场景中：
  • 概览模式：显示区域均值
  • 钻取模式：显示单点数据
  • 历史回放：降采样播放

2. 3D 模型轻量化

• LOD（多细节层次）：远看用简模，近看用精模
• 模型合并：静态物体合并渲染
• 纹理压缩：使用 WebP/KTX2 格式
• 实例化渲染：重复物体（如密集架）只加载一次模型

3. 数据传输优化

• 增量更新：只推送变化数据
• 二进制协议：如 Protobuf 替代 JSON
• 数据压缩：WebSocket + gzip
• 边缘缓存：常用数据在边缘节点缓存

十、档案行业特色实践：八防数据融合

1. 防潮/防高温融合

• 温湿度数据 → 3D 热力图
• 除湿机/空调状态 → 设备动画
• 露点计算 → 结露风险预警
• 历史趋势 → 霉变风险预测

2. 防火融合

• 烟感/温感 → 3D 空间定位
• 消防主机状态 → 系统级状态
• 视频烟火识别 → 视觉确认
• 门禁状态 → 疏散路径规划

3. 防虫/防霉融合

• 虫情计数 → 3D 区域标注
• 温湿度趋势 → 霉变风险模型
• 防虫剂有效期 → 维护提醒
• 历史数据 → 季节性规律分析

4. 防磁（十二防扩展）

• 磁场强度 → 3D 等值面
• 防磁柜门状态 → 设备状态
• UPS/设备位置 → 干扰源标注
• 历史数据 → 磁场变化趋势

十一、实战案例：某县档案馆数字孪生落地

项目背景：

县档案馆，3 层库房，总面积 1200㎡，纸质档案为主，含少量音像档案。

技术方案：

• 边缘网关：每库房 1 台，共 3 台
• 传感器：以太网温湿度记录仪 12 台，PM2.5 6 台，UV 4 台，烟感 18 个，水浸 6 条
• 平台：HONSOR-V1.0 + 自研 3D 引擎（Three.js）
• 数据总线：MQTT + Redis + InfluxDB

融合效果：

1. 3D 库房加载时间：< 3s
2. 数据更新延迟：< 1s（边缘到 3D）
3. 告警响应时间：< 2s（事件到 3D 高亮）
4. 历史回放：支持 1 年数据流畅播放
5. 移动端：微信小程序可查看 3D 库房，接收告警

业务价值：

• 八防合规率从 82% 提升至 96%
• 设备故障发现时间从平均 4 小时缩短至 15 分钟
• 年度能耗降低 12%（通过 3D 发现空调回风短路问题）
• 审计通过率 100%（数据完整可追溯）

十二、验收标准：什么样的孪生才算“合格”

1. 数据一致性：3D 显示值与平台数据库值误差 < 1%
2. 实时性：告警事件到 3D 响应 < 3s
3. 完整性：所有传感器数据在 3D 中可查
4. 交互性：点击任意设备可查看详情、历史、控制
5. 鲁棒性：断网恢复后数据自动补传，3D 状态自动同步
6. 可审计性：所有操作、告警、控制记录可追溯
7. 性能：1000 测点下 3D 帧率 > 30fps
8. 业务价值：能辅助发现至少 3 个以上物理库房问题

十三、小结：数据驱动孪生的本质

档案库房数字孪生，不是“3D 建模 + 数据贴图”，而是：

用数据重新定义 3D 场景的行为逻辑，让虚拟库房成为物理库房在数据空间的“活体映射”。

当管理员在 3D 场景中看到：

• 03 列中部湿度变黄，点击发现除湿机离线
• 窗边 UV 持续偏高，关联到窗帘未关
• 密集架底部温度异常，定位到空调送风不足

这时，数字孪生才真正发挥了价值：让档案安全从“被动防守”走向“主动感知”。
