在档案库房、机房、配电间这类场景里，环境监控项目落地时最常踩的一个坑是：

传感器选错了供电和接口方式，导致后期安装成本翻倍、维护噩梦、数据还不可靠。

很多工程师习惯性地选 RS485 温湿度传感器，觉得“成熟、便宜、够用”。

但在实际部署中，RS485 的布线成本、通信距离限制、地址冲突、中继器级联等问题，往往让项目延期、超预算。

于是，一种更“机房友好”的方案出现了：RJ45 接口、支持 PoE/DC/AC 多模供电、跑 Modbus TCP/IP 协议的网络型温湿度探测器。

本文从硬件架构设计的角度，拆解这类传感器的内部方案，同时澄清几个行业常见的认知误区，以及对接大数据平台时的正确姿势。

一、为什么是 RJ45 + 多模供电？场景驱动的设计选择

1. 档案库房/机房的物理现实

• 已有综合布线系统：每个机柜、每个房间都有网口
• 弱电井有 PoE 交换机：现成的供电能力
• 部分老库房：只有 220V 插座，没有网线
• 个别点位：只有 12V/24V DC 电源（如消防电源箱旁）

设计目标：一个传感器型号，适配所有场景，不用备多种货。

2. 三种供电模式的硬件实现

关键设计：三种供电方式硬件自动识别、自动切换，不需要拨码或跳线。

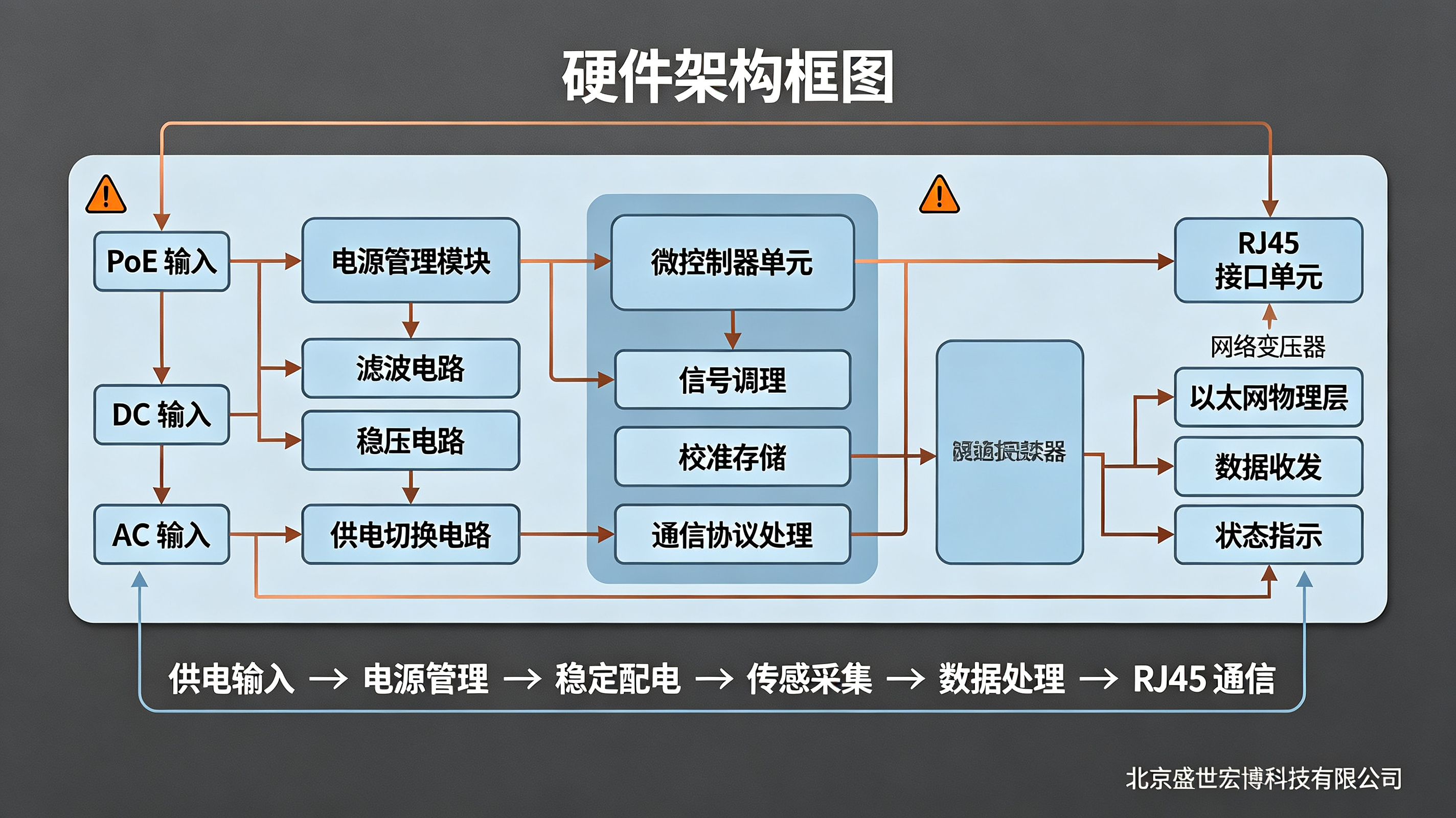

二、硬件架构总览：从网口到传感器的信号链

[RJ45 接口]
  ├─ 网络变压器（隔离变压器）
  ├─ PoE PD 芯片（如 TPS23753）
  ├─ DC 输入端子 / AC-DC 模块
  ├─ 电源选择电路（ORing 二极管 / 理想二极管）
        │
        ▼
[电源管理]
  ├─ DC-DC 降压（3.3V / 1.8V / 5V）
  ├─ LDO（给传感器模拟电路供电）
  ├─ 电源监控（欠压/过压保护）
        │
        ▼
[主控 MCU]（如 STM32F4 / GD32 / 飞腾E200）
  ├─ MAC + PHY（以太网控制器）
  ├─ Modbus TCP 协议栈（lwIP）
  ├─ 传感器驱动（I2C/SPI）
  ├─ 校准算法（多项式拟合 / 查表）
        │
        ▼
[传感单元]
  ├─ 数字温湿度传感器（如 SHT35 / SHT45 / 国产 HS3003）
  ├─ 可选：气压、PM2.5、TVOC 扩展接口
        │
        ▼
[固件功能]
  ├─ Modbus TCP Server（端口 502）
  ├─ Web 配置页面（HTTP）
  ├─ SNMP Agent（可选）
  ├─ 固件升级（TFTP / HTTP）

三、核心硬件模块深度拆解

1. PoE 供电模块（最关键的可靠性节点）

选型要求：

• 兼容 802.3af（13W）和 802.3at（25.5W）
• 内置浪涌保护（4kV）
• 效率 > 85%

典型电路：

RJ45 → 网络变压器（中心抽头）→ PoE PD芯片 → DC-DC → 3.3V系统电源

设计要点：

• PoE PD 芯片必须支持自动分类（Class 0–4），确保与各种 PoE 交换机兼容
• 输入端加 TVS 管防浪涌（机房环境雷暴多）
• 输出端加 π型滤波，降低对传感器模拟电路的干扰

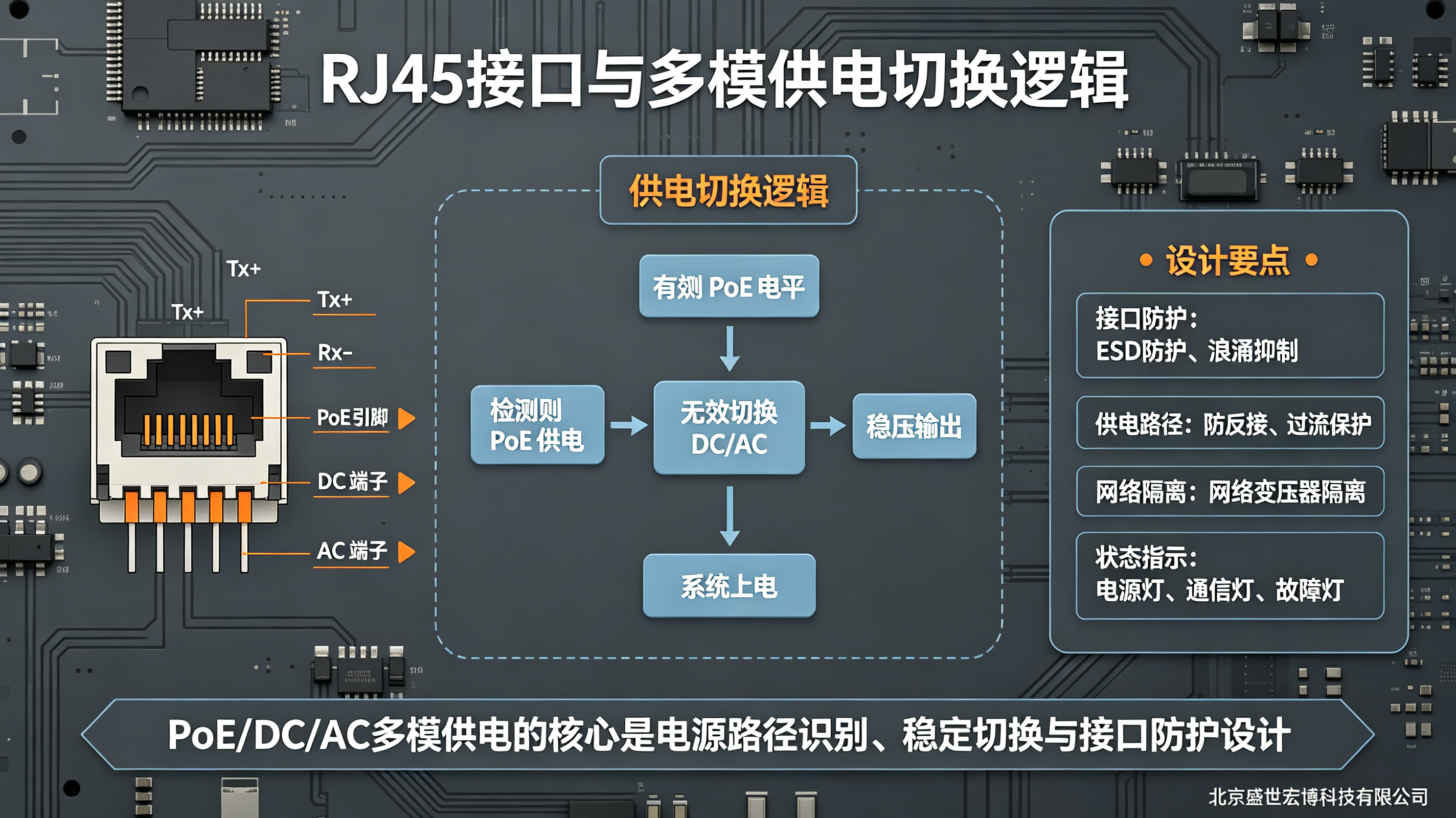

2. 多模供电自动切换电路

三种供电同时接入时，不能冲突。设计方案：

• 方案 A：ORing 二极管（简单可靠，有压降损耗）
• 方案 B：理想二极管控制器（如 LM5050，零压降，推荐）
• 方案 C：手动切换跳线（不推荐，易误操作）

推荐方案 B：

PoE 输入 ──→ LM5050 ──┐
DC 输入  ──→ LM5050 ──┼──→ 系统电源
AC 输入  ──→ LM5050 ──┘

优先级：PoE > DC > AC（可通过电阻配置），或谁先到谁供电。

3. 以太网通信模块

• PHY 芯片：如 LAN8720、DP83848（工业级，-40~85℃）
• 隔离：网络变压器必须带 2kV 隔离电压，防止地环路干扰
• MAC：MCU 内置 MAC 或外置（如 ENC28J60，不推荐，性能差）

4. 传感器选型与信号完整性

关键设计：

• 传感器远离发热源（MCU、电源芯片）
• 传感器开窗处加 PTFE 防水透气膜（IP67，允许水汽通过，阻挡水滴）
• I2C 总线加 上拉电阻 + 滤波电容，防止长线干扰

四、固件架构：Modbus TCP 协议栈实现

1. 协议栈层次

应用层：Modbus TCP（功能码 03/04/06/16）
传输层：TCP（端口 502）
网络层：IP（IPv4，支持 DHCP/静态）
链路层：以太网 MAC + PHY
物理层：RJ45 + 网络变压器

2. Modbus TCP 寄存器映射（标准点表）

寄存器地址    类型    名称          单位    精度    读写
40001        Float   温度          ℃      0.1     R
40003        Float   湿度          %RH    0.1     R
40005        Uint16  设备地址       -      1       R/W
40006        Uint16  IP模式         -      1       R/W（0=DHCP, 1=静态）
40007-40010  Uint32  IP地址/掩码/网关 -     -      R/W
40011        Uint16  采样周期       s      1       R/W
40012        Uint16  温度校准偏移   ℃      0.1     R/W
40013        Uint16  湿度校准偏移   %RH    0.1     R/W
40014        Uint16  设备状态       -      1       R（0=正常, 1=传感器故障, 2=网络故障）

3. 固件关键功能

• 看门狗：硬件看门狗 + 软件心跳，防死机
• 断线重连：TCP 连接断开后自动重连（指数退避）
• 数据缓存：网络断开时，本地缓存最近 100 条数据（Flash 循环队列）
• Web 配置：内置 HTTP Server，浏览器直接访问 IP 配置参数
• SNMP 支持：可选，用于对接网络设备管理系统

五、行业常见误区：这些“坑”你一定遇到过

误区 1：“Modbus TCP 就是 Modbus RTU 加个网口”

错。

• Modbus TCP 是基于 TCP 的，有连接、有重传、有序
• Modbus RTU 是串口帧，靠时间间隔区分帧边界
• 很多厂商把 RTU 帧直接封装到 TCP 里（所谓“透传模式”），丢失了 TCP 的可靠性优势

正确做法：原生 Modbus TCP 协议栈，每个连接独立处理事务。

误区 2：“PoE 传感器随便接 PoE 交换机，都能用”

错。

• 老式 PoE 交换机可能只支持 802.3af Class 0（15.4W，实际可用 12.95W）
• 传感器如果设计功耗 > 12W（如带加热、带显示屏），会反复重启
• 部分非标 PoE（24V 被动 PoE）会直接烧毁传感器

正确做法：选型时确认 PoE 交换机标准，传感器标注支持 802.3af/at，功耗 < 5W。

误区 3：“RJ45 传感器直接插网线就行，不用考虑网络规划”

错。

• 每个传感器一个 IP，库房 50 个点位 = 50 个 IP
• 如果直接接核心交换机，会挤占管理 VLAN 资源
• 传感器固件漏洞可能被利用为内网跳板

正确做法：传感器单独划分 监控 VLAN，通过边缘网关汇聚后上传。

误区 4：“网络型传感器不需要边缘网关，直接连云平台”

错。

• 云平台直接管理几百个 IP 的 TCP 连接，连接数爆炸
• 网络抖动时，传感器重连风暴会拖垮平台
• 断网时，传感器无法本地自治

正确做法：边缘网关做 TCP 连接汇聚 + 协议转换 + 本地缓存。

误区 5：“AC 供电最方便，随便找个插座就行”

错。

• 档案库房插座可能无接地，AC 模块需要浮地设计
• 220V 走线必须远离信号线，否则 50Hz 干扰温湿度数据
• 非隔离 AC-DC 模块会导致金属外壳带电

正确做法：AC 供电版本必须带 隔离变压器，外壳接地，走线远离传感器探头。

六、对接大数据平台的正确姿势

1. 对接架构

[RJ45 温湿度传感器] × N
        │
        ▼
[PoE 交换机]（监控 VLAN）
        │
        ▼
[信创边缘网关]
  ├─ Modbus TCP 主站（轮询传感器）
  ├─ 数据清洗（去抖、质量位）
  ├─ 本地缓存（断网 7 天）
  ├─ 统一数据模型（JSON）
        │
        ▼ TCP/HTTPS
[大数据平台]
  ├─ Kafka/Pulsar 接入
  ├─ 时序数据库（TDengine/IoTDB）
  ├─ 流计算（Flink）
  └─ 防护域中台

2. 边缘网关的 Modbus TCP 轮询配置

polling:
  interval: 10s
  timeout: 3s
  retry: 3

devices:
  - ip: 192.168.10.101
    port: 502
    slave_id: 1
    points:
      - address: 40001
        type: float
        name: temperature
      - address: 40003
        type: float
        name: humidity
      - address: 40014
        type: uint16
        name: status

3. 数据质量保障

• 超时重试：3 次失败标记为 invalid
• 突变检测：温度变化 > 5℃/10s → 标记为 doubtful
• 质量位传递：传感器状态寄存器映射到数据质量位
• 断网缓存：边缘网关本地存储，恢复后补传

七、选型清单：采购时必问的 10 个问题

八、一句话总结

支持 PoE/DC/AC 多模供电的 RJ45 温湿度探测器，不是“把网口和传感器焊在一起”这么简单，而是：

在硬件上实现供电自动切换与隔离保护，在固件上跑原生 Modbus TCP 协议栈，在部署上利用现有网络基础设施，最终让档案库房/机房的环境数据采集做到“一根网线全搞定”——供电、通信、配置、管理，全在一个 RJ45 接口里。

当你的库房有 50 个点位需要监测，而施工队只用了 2 天就全部装完——因为所有传感器都是一根网线插上去、PoE 自动供电、IP 自动分配、数据直接进平台——这才是以太网温湿度传感器的真正价值。
