跨城多机房统一监控实战：基于 PoE 以太网温湿度传感器的集中动环方案设计

关键词：多机房监控、动环系统、PoE 供电、Modbus TCP、SNMP、边缘网关、MQTT、异地组网 引言：随着业务扩张，许多企业面临一个典型痛点：20 个中小型机房（15-20㎡）分散在多个城市，如何实现温湿度的统一监控？传统 RS485 总线受限于通信距离，而拉专线或公网 SD-WAN 成本极高。本文将结合“一根网线解决供电与数据”的以太网温湿度传感器，提供一套高可用、低成本的跨城集中监控落地方案。

一、 需求拆解与核心挑战

在开始设计前，我们先明确本次工程的物理约束与业务需求：

• 规模：20 个机房，每个 15-20㎡（面积较小，单点覆盖即可）。
• 地理分布：跨城市，相距较远（几十到几百公里不等）。
• 网络现状：每个机房已有内网（局域网），但机房之间物理隔离。
• 监控目标：温湿度统一采集、集中展示、越限告警。
• 设备选型倾向：RJ45 输出的以太网温湿度传感器（支持 PoE 供电、Modbus TCP 等）。

核心挑战：

1. 距离壁垒：RJ45 以太网理论传输距离仅 100 米，跨城机房无法直接拉网线。
2. 成本约束：为每个小机房租用 MPLS 专线或购买公网固定 IP 成本过高。
3. 协议适配：如何高效读取多台 Modbus TCP 设备并汇聚到中心平台？
4. 运维可达：设备掉线或数据异常时，能否远程排查？

二、 整体架构设计：边缘汇聚 + 云端/总部集中

针对“有机房内网、跨城分散”的特点，我们采用“边缘采集 + 异地组网 + 云端/总部集中”的星型架构，彻底规避长距离布线与高昂的专线成本。

[跨城机房 A]                          [跨城机房 B]                      [总部/云端中心]
┌─────────────────────┐              ┌─────────────────────┐           ┌─────────────────────┐
│  内网环境            │              │  内网环境            │           │  集中监控平台        │
│                     │              │                     │           │  (Zabbix/Grafana)   │
│  ┌───────────────┐  │  4G/5G/内网  │  ┌───────────────┐  │  4G/5G/内网 │  ┌───────────────┐  │
│  │ PoE 交换机    │  │  加密隧道     │  │ PoE 交换机    │  │  加密隧道    │  │ 数据接收服务   │  │
│  │   │           │  │ <==========> │  │   │           │  │ <========> │  │ (MQTT Broker) │  │
│  │   ├─ 温湿度节点│──┼──────────────┼──┼─> 边缘网关    │──┼────────────┼─>│  可视化大屏    │  │
│  │   ├─ 温湿度节点│  │  (无公网IP)  │  │  (Modbus采集) │  │ (无公网IP)  │  │  告警引擎      │  │
│  │   └─ ...      │  │              │  │               │  │            │  └───────────────┘  │
│  └───────────────┘  │              └─────────────────────┘           └─────────────────────┘
└─────────────────────┘

架构优势解析：

• 一根网线解决供电与数据：每个 15-20㎡ 的机房只需部署 1-2 个 PoE 以太网温湿度传感器，直接接入机房现有的内网 PoE 交换机（或普通交换机+PoE injector）。无需额外布置电源插座，施工时间从 1 小时缩短至 10 分钟。
• 协议统一：传感器原生支持 Modbus TCP（主用）和 SNMP（辅用），边缘网关通过标准 TCP 502 端口轮询，数据模型清晰。
• 跨城互通：利用边缘网关的“主动上报”能力，通过 4G/5G 物联网卡或机房现有互联网出口，与中心平台建立加密隧道，绕过跨城物理距离限制。

三、 关键硬件选型与部署细节

3.1 感知层：PoE 以太网温湿度传感器

针对 15-20㎡ 的小型机房，建议每个机房部署 2 个​ 传感器（冷热通道各一），实现冗余与空间覆盖。

3.2 边缘层：多协议物联网关（核心枢纽）

这是跨城方案的关键。每个机房部署一台工业边缘网关，负责“收口”所有传感器数据，并主动与中心平台通信。

• 核心功能：
  • 作为 Modbus TCP Client，轮询机房内 2 个温湿度节点的保持寄存器（40001 温度、40002 湿度）。
  • 内置 MQTT Client，将 JSON 格式数据通过 TLS 加密发布到云端 Topic（如 dc/env/temp）。
  • 支持 断点续传：机房外网中断时，本地缓存数据，恢复后自动补传。
  • 支持 SNMP Agent：允许总部 IT 网管系统通过 SNMP 主动抓取网关状态。

3.3 网络层：零信任异地组网

由于机房分散且相距较远，我们采用“中心穿透”模式解决跨城内网互通：

1. 方案 A（推荐）：在总部/云端部署 MQTT 消息服务器（如 EMQX）。边缘网关作为 Client 主动连接云端（443/8883 端口），无需机房有公网 IP。
2. 方案 B：使用 SD-WAN / VPN 路由器，在边缘网关与中心平台间建立 IPSec/SSL 加密隧道，将分散的机房内网逻辑上组成一个“大局域网”。

四、 数据流与协议集成实战

4.1 传感器端：Modbus TCP 寄存器映射

以常见的以太网温湿度变送器为例，其内部寄存器映射如下（×10 存储）：

4.2 边缘网关采集脚本（Python 伪代码）

from pymodbus.client import ModbusTcpClient
import paho.mqtt.client as mqtt
import json

# 1. 读取本地 PoE 温湿度传感器
def read_sensor(ip, unit_id):
    client = ModbusTcpClient(ip, port=502, timeout=3)
    if client.connect():
        resp = client.read_holding_registers(address=0, count=2, slave=unit_id)
        if resp.is_ok():
            temp = resp.registers[0] / 10.0
            humi = resp.registers[1] / 10.0
            return {"temp": temp, "humi": humi}
    client.close()
    return None

# 2. 发布到云端 MQTT
def publish_to_cloud(data, room_id):
    mqtt_client = mqtt.Client()
    mqtt_client.tls_set(ca_certs="ca.crt")  # 加密传输
    mqtt_client.connect("mqtt.your-cloud.com", 8883, 60)

    payload = json.dumps({
        "room_id": room_id,
        "city": "Shenzhen",
        "timestamp": time.time(),
        "metrics": data
    })
    mqtt_client.publish(f"dc/{room_id}/env", payload, qos=1)

# 主循环：每 30 秒轮询一次
while True:
    for room in rooms:
        data = read_sensor(room['ip'], room['unit_id'])
        if data:
            publish_to_cloud(data, room['id'])
    time.sleep(30)

4.3 集中监控平台：可视化与告警

中心平台接收 20 个机房的数据后，实现三大功能：

1. GIS 热力图：在地图上标注 20 个机房位置，颜色随温度变化（绿→黄→红）。
2. 历史趋势：按机房、按城市维度对比温湿度曲线，辅助空调能效优化。
3. 多级告警：温度 > 28℃ 触发微信/钉钉告警；> 30℃ 触发短信电话告警。

五、 工程落地避坑指南

1. IP 规划前置：20 个机房的内网 IP 段可能冲突（如都是 192.168.1.x）。边缘网关需做 NAT 转换​ 或 使用 VLAN 隔离，确保上报数据时携带唯一的 room_id 标识。
2. PoE 功率预留：每个温湿度节点功耗约 1.8W，PoE 交换机端口功率通常充裕，但需注意交换机总功率预算。
3. 传感器防干扰：
   • 避免安装在机柜出风口（热风导致误报）。
   • 避免安装在空调直吹处（湿度骤降导致误报）。
   • 建议安装在机柜中部走道上方 1.5-2 米处。
4. 固件可回滚：批量部署前，务必在测试机房验证网关固件，保留 Bootloader 双区，防止远程升级变砖。

1. 安全加固：
   • 修改传感器默认 SNMP Community（如从 public 改为复杂字符串）。
   • 边缘网关关闭不必要的端口（仅开放 502、1883/8883）。
   • 启用中心平台的访问审计日志。

六、 方案总结与演进路线

通过 PoE 以太网温湿度传感器 + 边缘网关 + MQTT/SD-WAN​ 的组合，我们成功将分散在多个城市的 20 个中小型机房纳入统一监控：

• 布线成本降低 60%：一根网线替代电源线+信号线。
• 施工周期缩短 70%：单机房部署从 2 天降至 4 小时。
• 数据实时性提升：Modbus TCP 轮询周期可压缩至 5 秒，远超传统 485 总线的分钟级。
• 系统可用性增强：星型拓扑+边缘缓存，单点故障不影响全局。

演进路线：

当前（过渡期）：保留机房现有内网，通过边缘网关主动上报。 下一阶段：逐步将传感器接入机房现有的 DCIM 系统，实现电力、温湿度、门禁的统一纳管。

附录：腾讯云开发者社区发布建议

1. 标签选择：物联网 边缘计算 MQTT 动环监控 Python
2. 配图建议：

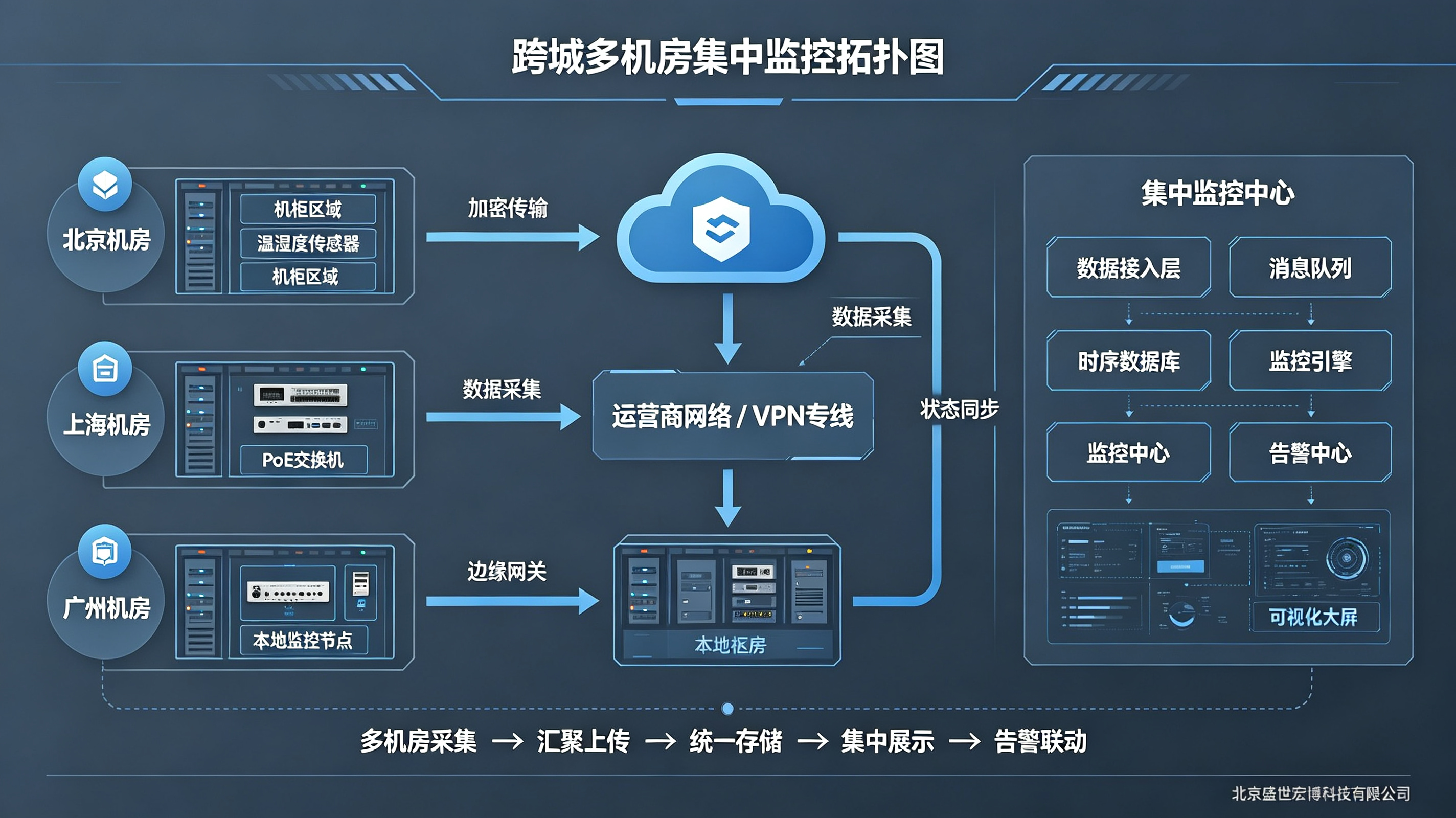

   • 图1：跨城多机房集中监控拓扑图（可参考文中架构图）。

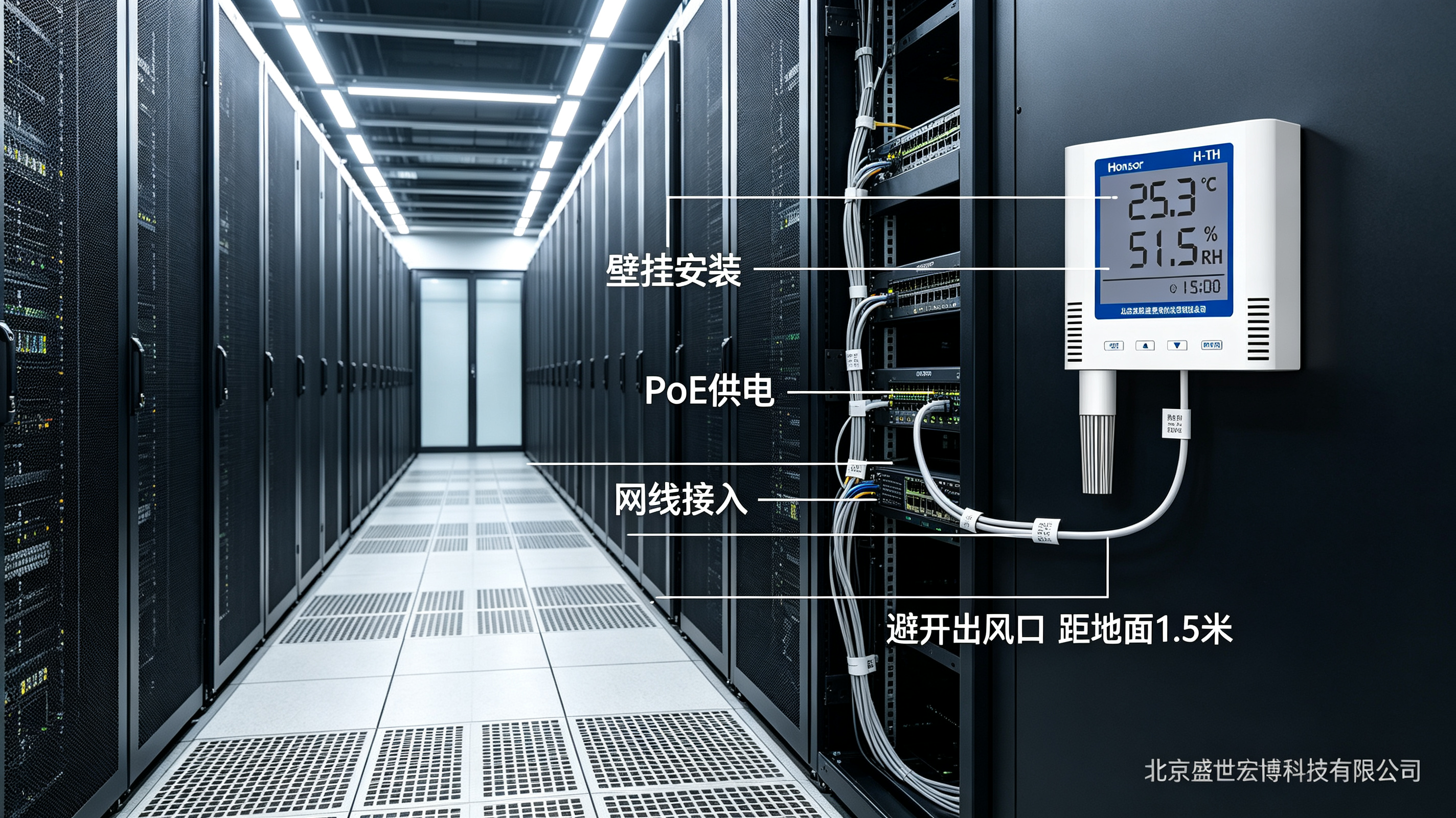

   • 图2：PoE 传感器安装实景图（壁挂于机柜走道）。

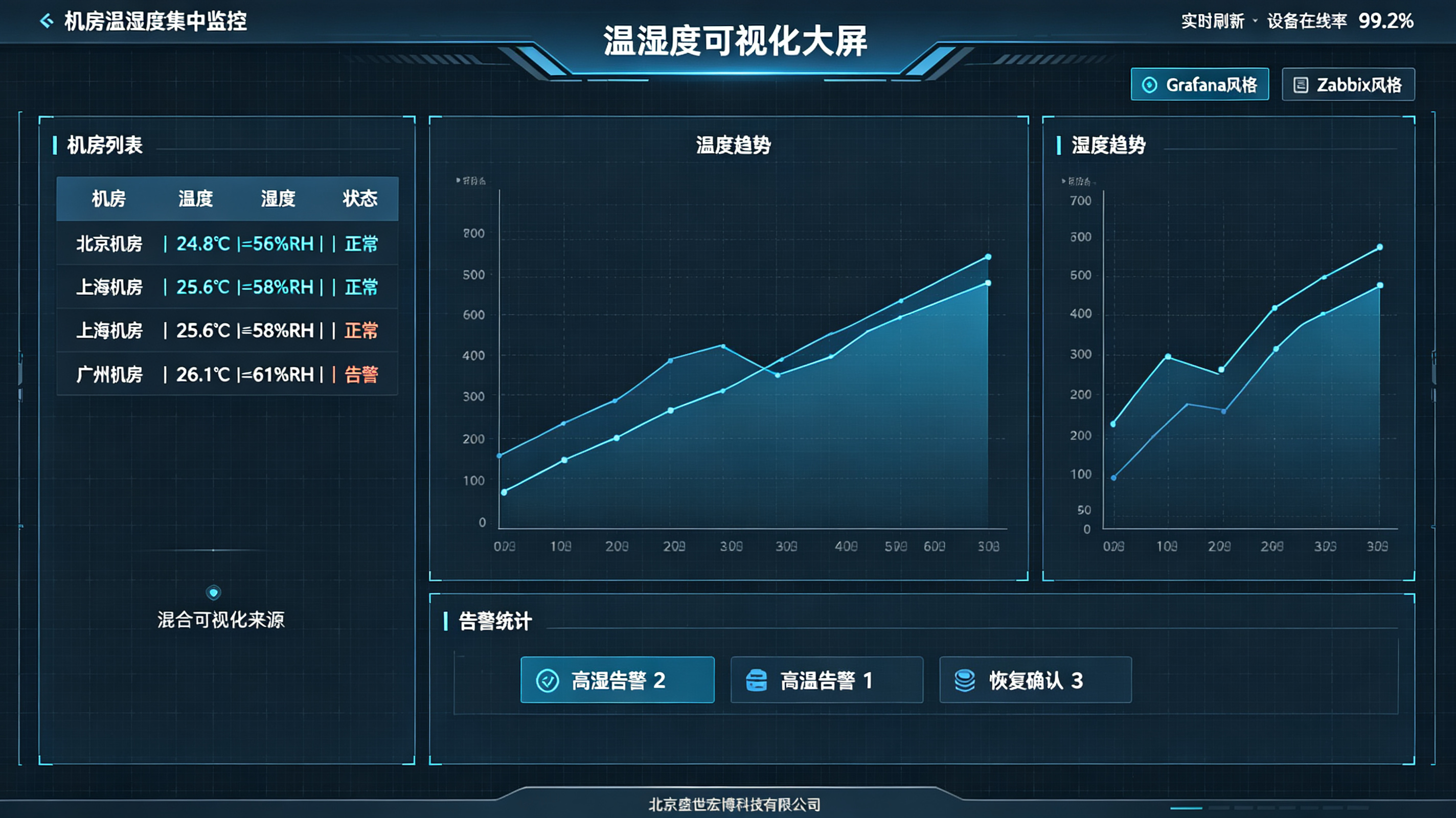

   • 图3：Grafana/Zabbix 温湿度可视化大屏截图。
