机房温湿度记录仪改造：传统模拟传感器升级 RJ45 以太网 TCP/IP 方案

机房温湿度记录仪改造：传统模拟传感器升级 RJ45 以太网 TCP/IP 方案

模拟量改造 #温湿度记录仪 #RJ45以太网 #TCP/IP #ModbusTCP #4-20mA #0-10V #数据采集 #机房动环 #信号隔离

先界定边界：这里的"传统模拟传感器"通常指输出 4–20mA、0–5V/0–10V、或 PT100/NTC 电阻信号的温湿度变送器，它们接到记录仪/采集模块的 AI 通道上。改造目标是把这些模拟量信号转成 RJ45 以太网、走 TCP/IP 上送，同时尽可能利旧原探头。核心是三个选择：利旧探头换通信板、外置模拟量转 TCP 模块、还是整机替换。

一、先盘点现有资产，再决定改造路径

1. 现场盘点清单

□ 探头类型：温度（PT100/PT1000/NTC）、湿度（电容式 0–100%RH）
□ 输出信号：4-20mA / 0-10V / 0-5V / 电压 mV / 电阻 Ω
□ 接线方式：二线制/三线制/四线制（PT100 制式决定是否需改线）
□ 供电方式：回路供电（两线制 4-20mA）还是独立 24V 供电
□ 测量范围与量程：如 4mA=0℃、20mA=50℃，需保留原换算关系
□ 安装位置与线缆：线缆长度、屏蔽层、是否可复用
□ 现有记录仪：品牌/型号/通道数/通信口（RS232/RS485/以太网）
□ 精度与校准：上次校准日期、允差、是否有校准证书

2. 三种改造路径对比

二、路径A：模拟量转 TCP 模块

这是最常用、风险最低的方案。

1. 硬件接线

• 4-20mA 输入模块：两线制变送器，模块供电 + 回路串联。注意回路极性（模块电流输入正极接变送器正）。三线制/四线制独立 24V 供电时，24V 地、模块信号地共地处理。
• 0-10V/0-5V 输入：电压输入阻抗高，模块端子并联在探头输出两端；长线需屏蔽。
• PT100/NTC：必须选带 RTD 输入的模块（内部恒流源+桥路），不能直接接普通 AI 通道。
• 多通道共地问题：多探头共用 24V 回路时，注意各回路是否共地；差分输入模块优于单端，工业场景优先隔离型。

2. 精度链路核算

原系统精度链：探头误差 + 变送器误差 + ADC 误差 + 换算误差。改造后：

• ADC 分辨率：12 位（4096 级）对 4-20mA 满量程对应约 3.9μA/码，足够；温湿度常规要求 0.5℃/3%RH，12–16 位 ADC 均满足。
• 关键不是位数，而是校准曲线是否与原系统一致。原变送器可能是非线性补偿后的 4-20mA 输出，模块侧直接按线性换算即可，但需核对原厂量程公式。
• 建议：改造后与原记录仪并行采集 72h，逐点比对，偏差超原精度即排查量程或零点。

3. 协议与数据模型

• 模块侧：Modbus TCP Server，端口 502，内部把每个 AI 通道映射为保持寄存器。
• 寄存器映射示例：
  • 40001：温度原始 ADC 值（INT16）
  • 40002：温度工程值 ×10（INT16，如 224 = 22.4℃）
  • 40003：湿度工程值 ×10（INT16）
  • 40004：通道状态字（bit0 超量程、bit1 断线/短路）
• 换算公式需写入模块配置：工程值 = (原始值 - 零点码值) × 量程 / 码值范围 + 量程下限。

三、路径B：记录仪通信板升级

• 保留原 AI 采集通道，只把通信口从 RS485/RS232 换成 RJ45 以太网板。
• 需确认原厂是否提供升级件及固件版本；升级后寄存器映射、量程配置、历史数据需重新导出备份。
• 集中式管理：一台记录仪 8–32 路 AI，统一上送，适合探头密度高的机柜/库房。
• 风险：停产件无法升级、固件升级失败导致原数据丢失、新板与原探头制式不兼容。

四、路径C：整机替换

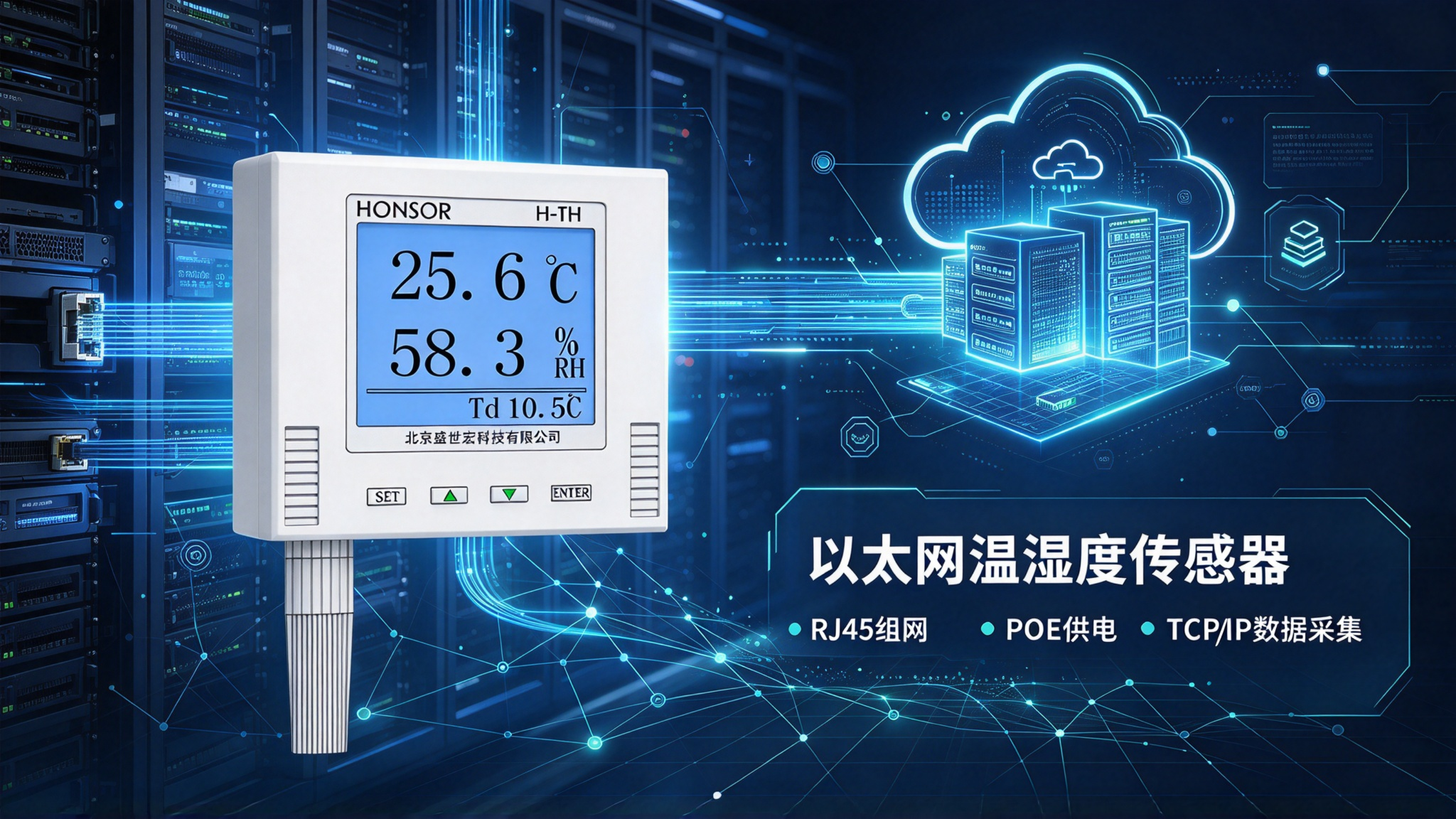

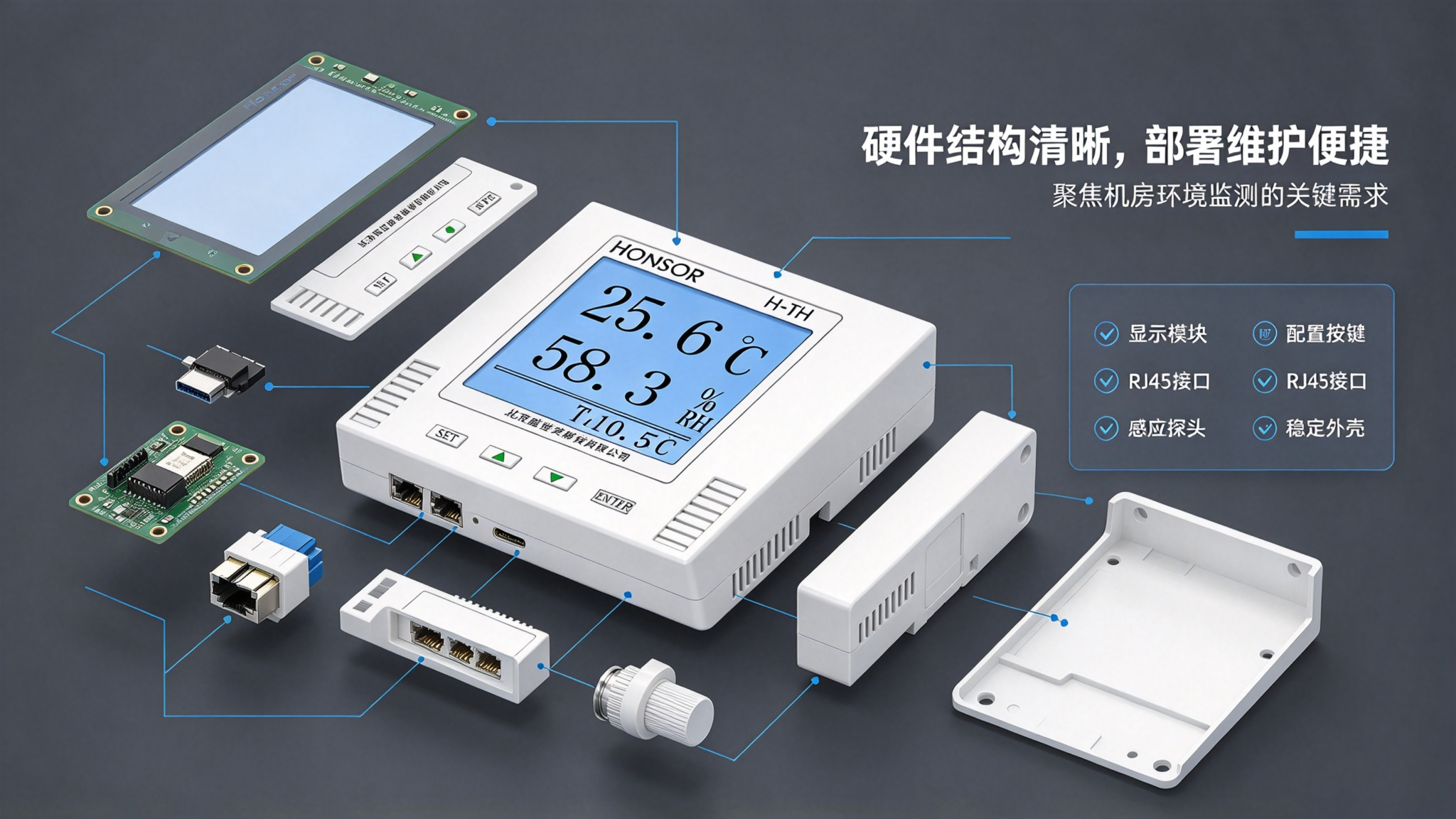

• 直接换为一体化以太网温湿度变送器（内置探头 + RJ45 + PoE）。
• 原探头线缆如为屏蔽双绞可复用，但需确认端接 RJ45 后线长仍在 100m 内；老旧屏蔽层氧化需重做接地。
• 验收：与原记录仪并行运行比对，确认偏差在允差内再切换联动。

五、接线与信号完整性

1. 屏蔽与接地（模拟量改造的重灾区）

• 模拟量线必须屏蔽，屏蔽层单点接地（机柜侧 PE 排）。
• 与动力电缆平行间距 ≥30cm，交叉垂直。
• 24V 电源地、模块信号地、屏蔽层地的关系：单点共地，避免地环。多点接地在长距离会引入共模噪声，表现为数值跳变。
• 关键：先断电再接线，24V 与 220V 隔离，端子螺丝紧固后做拉拔检查。

2. 断线/短路检测

• 4-20mA 优势：断线时回路电流 0mA，模块可识别断线告警；短路时电流超限，模块告警。
• 0-10V 系统：断线时电压悬浮，需模块支持开路检测。
• PT100：三线制可补偿引线电阻，四线制精度最高；接线错误（把三线当四线）会引入固定偏差。

六、调试与验证

1. 三步调试法

第 1 步：信号层验证
  → 万用表量电流/电压实际值，与模块 ADC 原始值比对
  → 例如 4-20mA 对应 12mA，换算应为 50% 量程

第 2 步：工程值验证
  → 模块配置量程公式后，读工程值
  → 用标准温湿度发生器或比对探头验证

第 3 步：网络层验证
  → Modbus Poll / 组态软件跨网段读取
  → TCP 502 端口通、数据一致

2. 并行比对方案

• 原记录仪与改造后模块同时采集同一探头 ≥72h。
• 输出 CSV，逐点计算偏差：偏差均值、最大偏差、跳变次数。
• 判定：温湿度偏差 ≤ 原系统允差（如 ±0.5℃ / ±3%RH），且无系统性漂移。

3. 联动与告警切换

• 改造后模块上线，原记录仪暂不退出，联动策略先在模块侧观察后生效。
• 原告警阈值、回差、联动逻辑需原样迁移到新模块/平台。
• 消防联动只接状态、不代控，与既有消防系统接口确认责任边界。

七、常见返工点

八、验收与归档

• 台账：探头位置、型号、信号类型、量程、模块 IP、寄存器映射、校准日期。
• 配置备份：模块 IP/量程公式/Modbus 配置；记录仪（如利旧）配置导出。
• 比对报告：72h 并行数据、偏差统计、判定结论。
• 联动测试：越限告警、联动输出实测记录。
• 交付：点位图、接线记录、IP/VLAN 表、备件清单、运维手册。
