电力中心机房改造:POE以太网温湿度变送器高低温环境长期稳定性验证

原创
作者头像
盛世宏博小可
发布于 2026-09-24 14:25:26
发布于 2026-09-24 14:25:26
1050
举报

电力中心机房改造:POE以太网温湿度变送器高低温环境长期稳定性验证

电力机房 #PoE温湿度变送器 #高低温老化 #长期稳定性 #环境验证 #电力监控 #动环系统 #以太网传感器

先厘清场景边界:电力中心机房(调度机房、通信机房、继电保护室)和前面聊的电厂厂区不同——这里不是锅炉旁、不是输煤栈桥,而是精密空调恒温恒湿的核心区域。但恰恰因为这种"恒温"属性,高低温验证反而容易被忽视:施工期无空调、夏季密闭弱电间超温、空调故障时的极端工况,这些才是真正考验设备的时刻。

先说一个电力机房改造的真实案例:

某省级调度中心机房改造,新旧系统并行期间,旧空调拆除、新精密空调尚未启用,弱电间密闭无通风。 施工方在 7 月连续作业 3 天,弱电间温度从 25℃ 攀升到 48℃。 48 台 PoE 温湿度变送器中,6 台出现 TCP 连接间歇性断开,2 台彻底无响应。 重启后恢复正常,但其中 1 台后续运行中出现数据漂移(偏差从 0.3℃ 扩大到 1.2℃)。 事后分析:该批次传感器标称工作温度 -20~60℃,但长期在 45℃+ 环境下运行,PHY 芯片内部温升叠加环境温升,超出设计裕量,导致内部寄存器数据异常。 教训:改造期间不是"正常运行环境",而是"最恶劣工况",验证必须覆盖施工窗口。


一、电力机房的温度剖面特征

1. 正常运行工况

区域

设计温度

实际运行范围

湿度范围

备注

主机房(服务器区)

22±2℃

20–26℃

45–60%RH

精密空调,温湿度稳定

通信机房

22±2℃

20–26℃

45–60%RH

同上

继电保护室

22±2℃

20–26℃

45–60%RH

同上

蓄电池室

22±5℃

15–30℃

40–70%RH

通风要求高

弱电间/配线间

无强制空调

25–45℃(夏季)

30–70%RH

最恶劣点位​

电缆夹层

无空调

30–50℃

40–80%RH

密闭、散热差

2. 改造期异常工况

场景

温度范围

持续时间

风险等级

旧空调已拆、新空调未装

30–55℃

数天至数周

高

空调故障

25→45℃(数小时内)

数小时至数天

中高

施工期弱电间门常开

25→40℃

施工期间

中

夏季密闭弱电间

35–50℃

持续数月

高

冬季无供暖区域

-5→15℃

持续数周

中

核心认知:电力机房改造的高低温验证,重点不是"正常运行时行不行",而是施工窗口、空调切换间隙、极端天气这些非正常工况下的生存能力。


二、验证方案设计

1. 验证层级

代码语言:javascript
复制
Level 1:出厂/到货老化(供应商端)
  → 目的:筛选早期失效品
  → 条件:60℃/48h 带电老化,高温满负荷
  → 判定:无重启、无数据异常、可读率≥99.9%

Level 2:实验室加速验证(到货后抽样)
  → 目的:验证温度范围内的精度与稳定性
  → 条件:三温区测试(-20℃/25℃/70℃),每节点保温 2h 后读数
  → 判定:偏差≤0.5℃/≤3%RH,回温后漂移≤0.2℃/≤1%RH

Level 3:现场等效验证(安装后)
  → 目的:验证实际部署环境下的长期稳定性
  → 条件:72h 连续运行 + 施工期全程监控
  → 判定:在线率≥99.9%,数据连续,无漂移

Level 4:极端工况模拟(可选)
  → 目的:验证空调故障等极端场景
  → 条件:人为关闭空调或加热模拟,观察设备行为
  → 判定:温度恢复后自动恢复,数据不丢失

2. 抽样策略

批次规模

抽样数量

覆盖要求

≤50 台

3 台

不同生产批次各 1 台

51–200 台

5 台

不同批次 + 1 台常温对照

201–500 台

8 台

不同批次 + 2 台常温对照

>500 台

10 台

不同批次 + 2 台常温对照 + 1 台极限温度验证

常温对照组的存在是为了排除"时间本身导致的漂移",区分温度影响和自然老化。


三、实验室加速验证实施

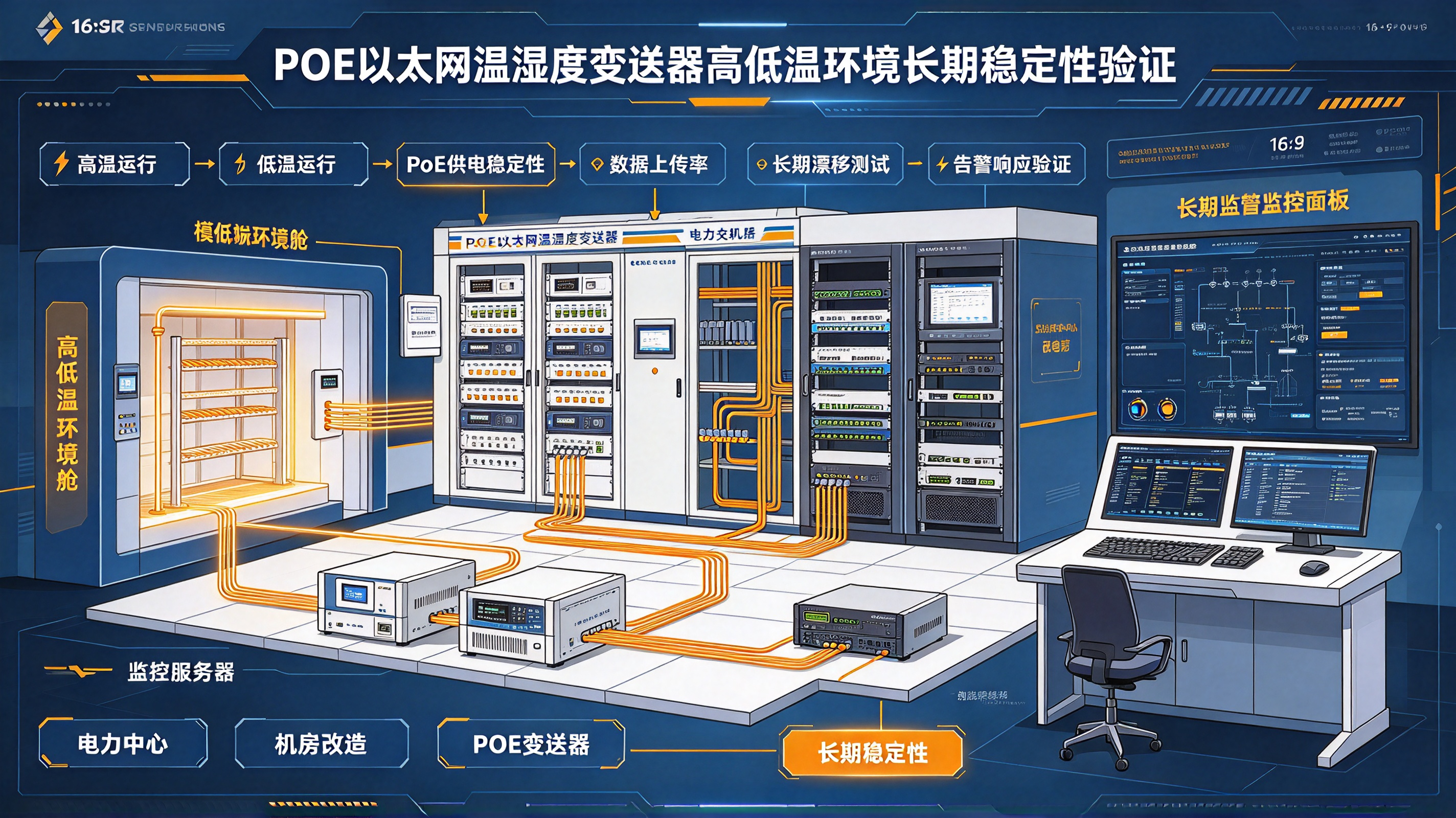

1. 测试设备与环境舱

代码语言:javascript
复制
环境舱要求:
  → 温度范围:-40℃ ~ +85℃(覆盖工业级要求)
  → 温度均匀性:±2℃(舱内各点温差)
  → 升温速率:≥2℃/min
  → 降温速率:≥1℃/min
  → 湿度范围:10%–98%RH(如支持温湿度联合)

传感器安装方式:
  → 传感器置于舱内,网线经穿舱接头引出
  → 舱外连接工业 PoE 交换机(别把交换机放舱内!)
  → 交换机连接采集服务器
  → 屏蔽层单点接地在舱外机柜端

关键:出舱段线长纳入 PoE 预算,超距改 DC 24V 本地供电

2. 三阶段测试剖面

代码语言:javascript
复制
阶段一:高温带电老化
  ├── 升温至 60℃(工业款 70–75℃),保温 48h
  ├── 全程 PoE 满供,Modbus TCP 每 10s 轮询一次
  ├── 记录:可读率、响应时间、数据偏差
  └── 判定:可读率≥99.9%,P99 响应<500ms,无重启

阶段二:低温启动
  ├── 降温至 -20℃,保温 2h
  ├── 上电启动(冷启动)
  ├── 记录:首次有效读数时间(目标 <60s)
  ├── 冷运行 24h,每 10s 采集
  └── 判定:启动成功、数据连续、偏差达标

阶段三:温度循环
  ├── -20℃ → 25℃ → 70℃ → 25℃ → -20℃
  ├── 速率 2℃/min,每节点保温 1–2h
  ├── 共 3–5 个循环
  └── 判定:循环结束后回常温 2h,漂移≤基线+允差

3. 数据采集与记录

代码语言:javascript
复制
每个测试点记录:
  → 时间戳
  → 环境舱设定温度/实际温度
  → 传感器读数(温度、湿度)
  → 传感器状态(在线/离线/响应时间)
  → 供电参数(PoE 协商档位、实际功耗、末端电压)
  → 网络参数(TCP 重传率、连接状态)

记录频率:
  → 高温老化:每 10s 采集,每分钟记录均值
  → 温度循环:每分钟记录一次
  → 低温启动:每秒记录,前 60s 重点关注

四、现场等效验证

1. 台架老化(安装前)

代码语言:javascript
复制
步骤:
  1. 到货抽样 5–8 台,接入实验室环境
  2. 常温运行 72h,每 10s 采集
  3. 确认基线数据:精度、稳定性、响应时间
  4. 合格后进入现场安装

2. 施工期全程监控

代码语言:javascript
复制
改造期间,所有已安装传感器保持在线:
  → 采集周期:5s(施工期缩短周期,捕捉快速变化)
  → 告警阈值:放宽至 35℃(施工期弱电间允许温度)
  → 记录所有离线事件、数据跳变、响应异常
  → 每日导出数据,与施工日志对照(空调状态、门开关、人员进出)

目的:
  → 验证设备在施工期恶劣条件下的生存能力
  → 发现潜在问题,及时更换或调整安装位置

3. 热点位投运后烤机

代码语言:javascript
复制
针对弱电间、配线间等无空调区域:
  → 安装后连续运行 7 天
  → 每日记录最高温度、最低温度、数据连续性
  → 如果连续 3 天最高温度 > 45℃,考虑增加通风或移机

五、关键参数监控

1. 温度对传感器精度的影响

代码语言:javascript
复制
典型温湿度传感器温度系数:
  → 温度测量精度:-20~60℃ 范围内 ±0.3℃
  → 超出范围后精度可能降级到 ±0.5℃ 或 ±1℃
  → 湿度测量受温度影响更大,极端温度下可能超出 ±3%RH

验证方法:
  → 在环境舱中设置不同温度点
  → 用标准温度计(±0.1℃)比对
  → 记录各温度点的偏差,绘制温度-偏差曲线

2. PoE 供电在高温下的表现

代码语言:javascript
复制
高温对 PoE 的影响:
  → PSE 交换机端口温度升高,可能触发降额保护
  → PD 端 PHY 芯片高温下功耗增加,末端电压可能下降
  → 网线绝缘层高温下老化加速

监控指标:
  → 交换机端口温度(CLI 查询)
  → 端口供电电流(高温下可能略有增加)
  → 传感器端电压(用万用表或 PoE 测试仪)
  → 链路协商速率(高温下是否降速或断链)

3. 数据稳定性指标

指标

正常范围

预警阈值

判定标准

在线率

100%

<99.9%

不合格

响应时间 P99

<200ms

>500ms

关注

数据跳变

<0.5℃

>2℃

异常

湿度跳变

<3%RH

>10%RH

异常

漂移(回常温后)

<0.2℃

>0.5℃

不合格

TCP 重传率

<0.1%

>1%

关注


六、故障模式与判定

1. 常见故障现象

故障现象

可能原因

判定

高温下数据跳变

探头内部温漂、ADC 参考电压变化

精度降级,记录偏差曲线

高温下离线

PHY 过热保护、PoE 供电不足

硬件设计问题,需改进散热

低温下启动慢

晶振起振慢、电容特性变化

可接受,但需 <60s

温度循环后漂移

探头老化、校准参数变化

需重新校准或更换

湿度卡在 100% 不回落

电容式湿度传感器冷凝损坏

典型故障,不可恢复

数据完全丢失

固件崩溃、Flash 损坏

严重故障,需返厂

2. 判定标准

代码语言:javascript
复制
合格:
  → 全温范围内可读率≥99.9%
  → 精度符合规格书(±0.3℃/±2%RH 或标称值)
  → 回常温后漂移≤0.2℃/≤1%RH
  → 无硬件损坏、无固件崩溃

限用(需备注):
  → 高温段(>50℃)精度降级但仍可用
  → 低温启动时间 >30s 但 <60s
  → 需在施工方案中注明使用限制

不合格:
  → 任何温度下可读率<99%
  → 回常温后漂移 >0.5℃/>3%RH
  → 硬件损坏或固件崩溃
  → 湿度传感器冷凝损坏

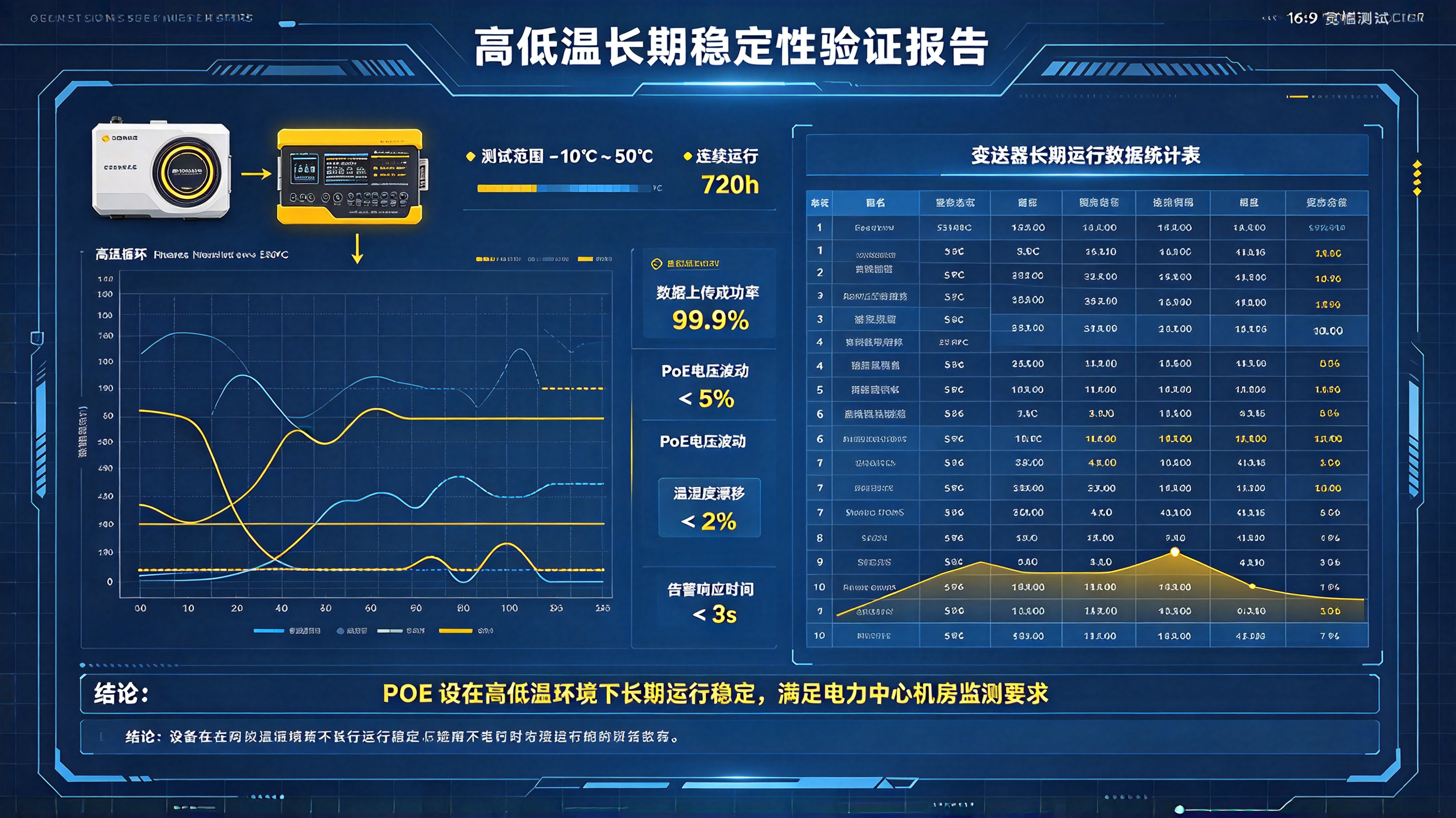

七、验证报告模板

代码语言:javascript
复制
验证报告应包含:
  1. 设备信息:型号、批次、序列号、固件版本
  2. 测试环境:环境舱型号、温度范围、湿度范围
  3. 测试参数:采集周期、轮询方式、网络配置
  4. 测试数据:各温度点的读数、偏差、响应时间
  5. 判定结果:合格/限用/不合格
  6. 建议:安装位置、使用限制、维护周期

八、一句话总结

电力中心机房改造的高低温验证,核心不是"正常运行时行不行",而是施工窗口、空调切换间隙、极端天气这些非正常工况下的生存能力。 实验室加速验证用三阶段剖面(高温老化→低温启动→温度循环)筛出硬件缺陷,现场等效验证用施工期全程监控暴露真实环境应力。 最终交付的不是"通过了 60℃ 测试"这一句话,而是一份带数据的验证报告——什么温度下精度多少、什么工况下可能降级、哪些点位需要额外防护,这些才是运维真正需要的信息。
