DolphinDB 多协议接入实战：从 MQTT、Modbus 到统一测点流

摘要

搭工业 IoT 平台，大家的注意力都在后半程：存储怎么分区、流计算怎么调优、告警怎么治理。但每个平台真正的第一道坎在前半程——设备数据怎么进来。

现实是：新上一批设备，三家厂商三种协议。A 家走 MQTT，主动往主题上推 JSON；B 家是老 PLC，只给 Modbus，你得按寄存器地址轮询；C 家上了 OPC UA，能订阅但节点命名一套一套的。把三种协议"接上"不难，难的是"接好"——时间戳谁打、值怎么换算、坏数据怎么标、断线了怎么补，这些第一公里的脏活，决定后面所有分析的上限。

本文把接入层拆开讲：三类协议的采集语义差异、点表作为接入的元数据中心、统一汇聚流表的设计（含质量位）、死区上报策略、工程量转换放在哪一层做、断线补采的语义。核心思路一句话：协议差异在汇聚层归一成"时间戳 + 测点 + 值 + 质量"四元组，转换和清洗全部入库后做，采集端只做尽量少的事。

一、三类协议，三种采集语义

先把三类主流协议的"脾气"摸清。它们不只是报文格式不同，采集语义完全不同——谁来发起通信、数据长什么样、带不带类型和时间戳，全都不同。

1.1 MQTT：push 型消息

MQTT 是发布/订阅模型：设备（或网关）作为客户端，把数据主动推到 broker 的主题上，平台订阅主题收数据。

• 通信由设备侧发起，平台被动收
• 数据形态是消息：payload 通常是 JSON 或二进制，测点名和值都藏在 payload 里，需要按约定解析
• 没有时间戳语义（除非 payload 里自己带）——不带的话只能用到达时刻，而到达时刻经过网络和 broker 排队，已经不等于采集时刻
• 没有质量语义，设备掉了就是消息断了，靠"多久没收到"来感知

1.2 Modbus：pull 型轮询

Modbus 是主从模型：平台（主站）按寄存器地址主动问，设备（从站）回答寄存器里的 16 位整数。

• 通信由平台侧发起，你不去问，它永远不说
• 数据形态是寄存器：一个地址对应一个 16 位原始值，没有测点名、没有单位、没有小数点——4201 可能是 42.01°C，系数是你和设备厂商约定的事
• 没有时间戳——轮询发出的时刻就是你能拿到的最好时间戳
• 没有质量语义，读失败（超时/异常码）就是这次轮询空手而归
• 轮询周期决定数据密度和链路负载的平衡：问得太勤链路忙，问得太疏丢变化

1.3 OPC UA：带模型的订阅

OPC UA 比 Modbus"重"得多：设备暴露一个地址空间，每个测点是有类型的节点（节点 ID + 数据类型 + 工程单位），支持订阅监视，值变化时主动通知。

• 通信可以订阅（变化推送）也可以轮询
• 数据形态是类型化节点：值自带类型，节点自带工程单位，语义相对完整
• 自带时间戳和质量位——服务端时间戳、源端时间戳、StatusCode 是协议内建的，这是它相对前两者的突出优势
• 代价是重：地址空间浏览、会话管理、证书配置，接入成本高

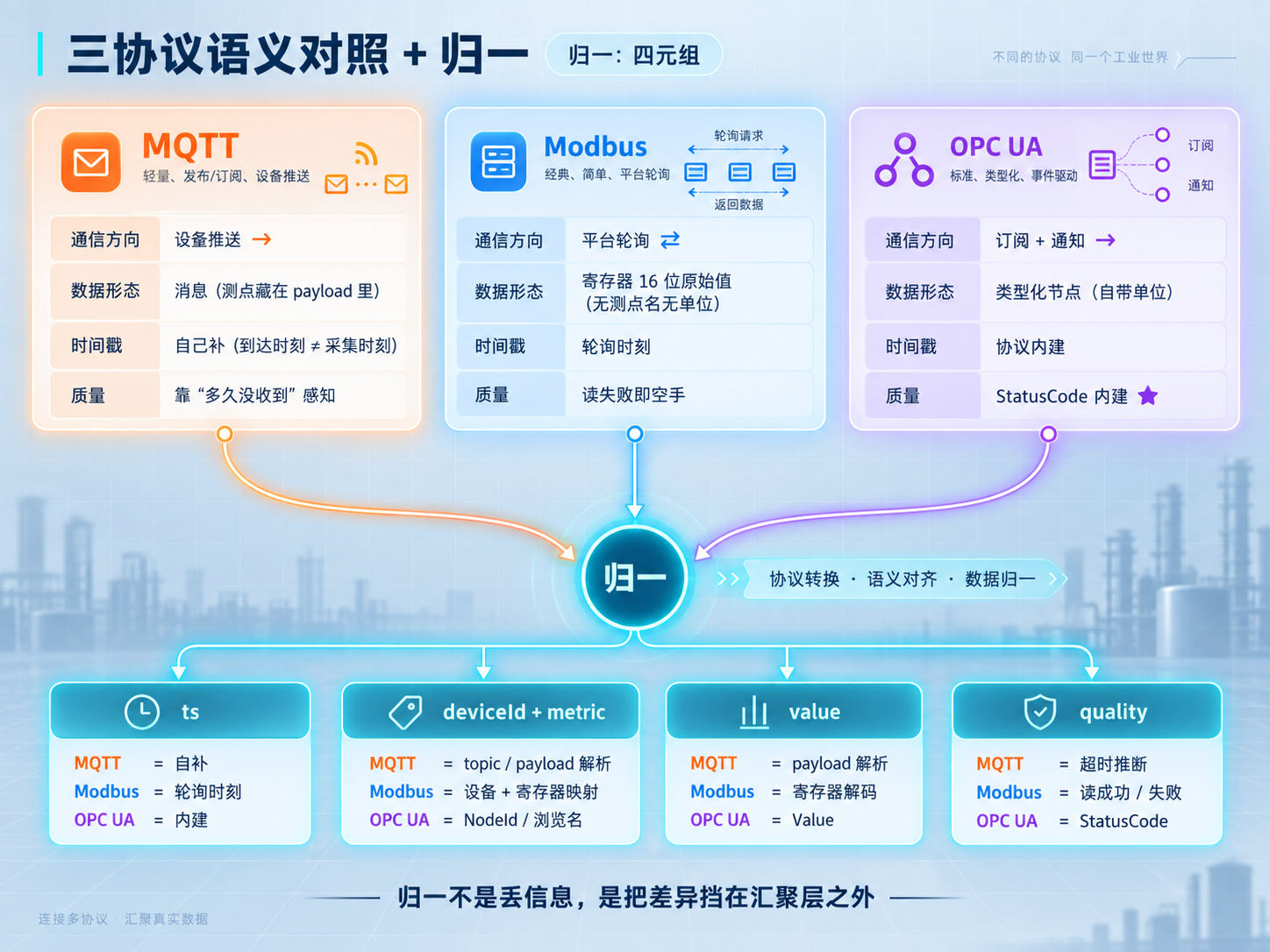

1.4 归一：四元组

三类协议的差异再大，进数据库前都应该归一到同一个形状：

时间戳 ts  +  设备/测点 deviceId+metric  +  值 value  +  质量位 quality

• MQTT 消息解析出测点和值，时间戳取 payload 内嵌的（有就用），质量默认 good、断连时打 bad
• Modbus 轮询按点表把地址翻译成测点名，时间戳取轮询时刻，读失败补一条 bad 质量记录
• OPC UA 天然带全四元组，直接映射

归一不是丢信息，是把差异挡在汇聚层之外——汇聚层之后的存储、计算、告警，面对的都是同一种数据，不必再关心它从哪条协议来。

二、点表：接入的元数据中心

2.1 点表是什么

点表（tag list / point registry）是一张清单：每个测点一行，记录它从哪来、怎么读、怎么换算。对 Modbus 来说是地址翻译表，对 OPC UA 来说是节点映射表，对 MQTT 来说是 payload 字段映射表。

一张典型的点表：

// 点表：接入配置的单一事实来源
pointReg = table(1:0,
    `deviceId`metric`protocol`address`dataType`scale`offset`deadband`unit,
    [SYMBOL, SYMBOL, SYMBOL, SYMBOL, SYMBOL, DOUBLE, DOUBLE, DOUBLE, SYMBOL])

// 两行示例：
// (PUMP-007, bearingTemp, modbus, 40011, int16, 0.01, 0.0, 0.5, °C)
//   —— 40011 号保持寄存器，读到 4201，乘 0.01 得 42.01°C，变化小于 0.5 不上报
// (PUMP-007, vibRms, mqtt, factory/line3/pump007/vib, json, 1.0, 0.0, 0.0, mm/s)
//   —— MQTT 主题下的 JSON 字段，原值即工程量

2.2 点表驱动：加测点是改配置，不是改代码

点表的核心价值是把接入做成配置驱动：采集程序读点表干活——轮询哪些地址、解析哪些字段、怎么换算、死区多少。新增一个测点，加一行点表、重载配置，不需要改一行采集代码。

没有点表的接入，每个测点的地址、换算、上报逻辑都散落在代码和脚本里，三个月后没人说得清 40011 是什么——这是很多老平台接入层变成"黑盒"的开始。

2.3 点表落库：配置即数据

点表本身也存进数据库（设备档案维度表旁边），有三个好处：

• 配置变更有历史：哪天把 scale 从 0.01 改成 0.001，可追溯
• 查询时可 join：分析"这个测点的单位/换算参数"，和查数据一样方便
• 多网关共享：点表是库里的表，所有采集网关从同一处读配置，不会各自维护一套

三、汇聚层：一个流表收口所有协议

3.1 统一接入流表

所有协议的数据，最终都写进同一个流表——这就是汇聚点：

// 统一接入流表：四元组 + 原始值
share streamTable(1:0,
    `ts`deviceId`metric`rawValue`quality,
    [DATETIME, SYMBOL, SYMBOL, DOUBLE, SYMBOL]) as ingestStream

两个设计要点：

• 存原始值（rawValue），不存换算后的值——换算放入库后（第五节展开）
• 质量位（quality）是一等公民，不是可选字段

3.2 质量位：坏数据要"带伤入库"

quality 通常取三个值：good（可信）、bad（采集失败/设备报错）、uncertain（超时边缘/转换可疑）。

关键纪律是：采集失败不要静默跳过，要写一条 bad 记录。比如 Modbus 读 40011 超时，写：

(10:00:05, PUMP-007, bearingTemp, NULL, bad)

为什么带伤入库而不是不写？因为下游要区分两种情况："温度确实是 42°C 没变"和"根本没采到"。如果失败就跳过，时间轴上两者都是"没有数据"，死区上报和采集故障就没法区分了（第四节会看到这个区分多重要）。

OPC UA 天然带质量位直接映射；MQTT 和 Modbus 的质量位由采集端补——读失败打 bad，超过半个轮询周期没消息打 uncertain。

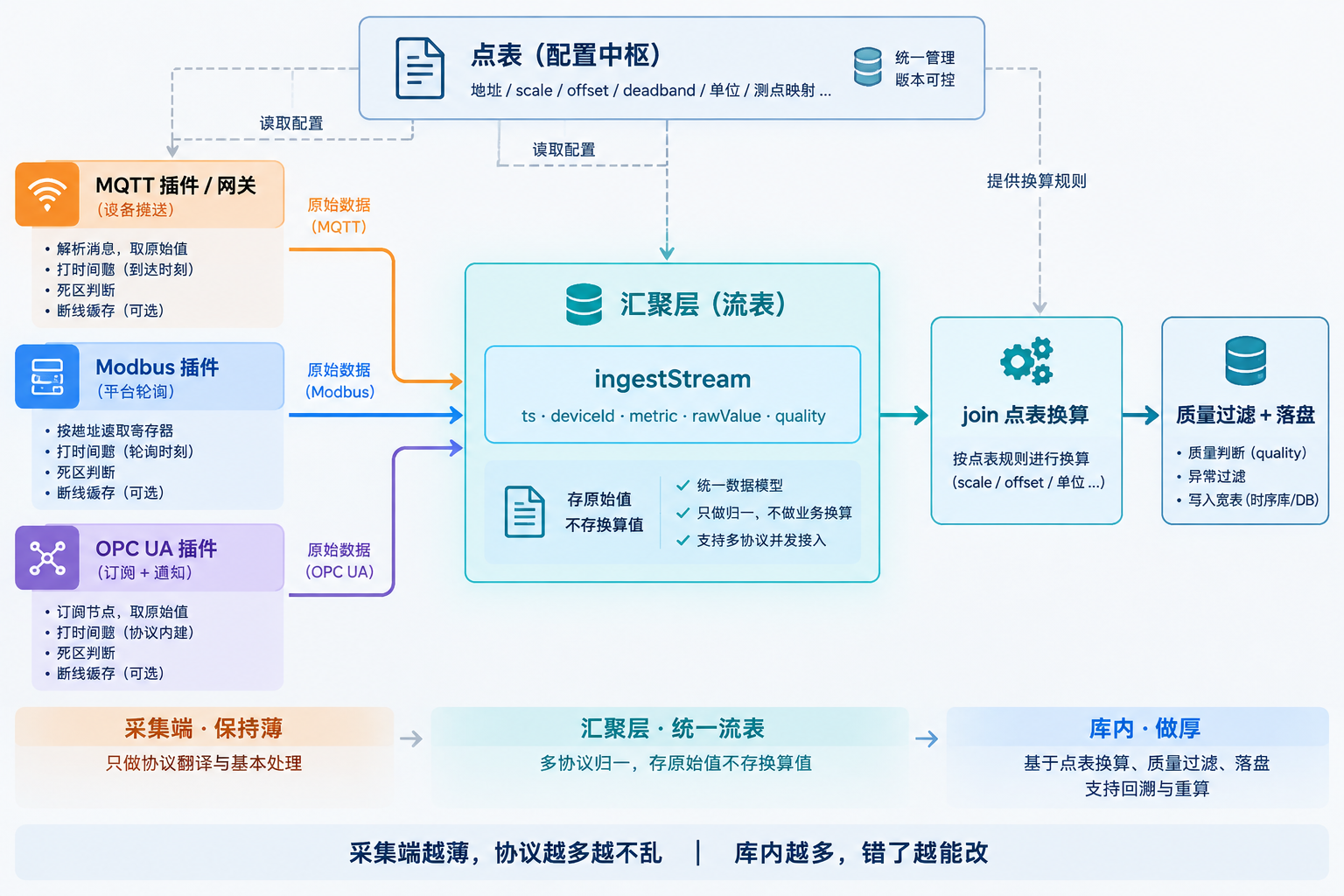

3.3 协议插件的分工

DolphinDB 提供 MQTT、OPC UA、Modbus 等协议插件，配合采集网关，职责分工是：

• 协议插架/网关：只管"把某个协议的数据搬进汇聚流表"——翻译协议，不做业务
• 汇聚流表之后：订阅做换算、清洗、落宽表——一切业务逻辑都在库内、都是 SQL

这个分工让"加一种新协议"的改动面收敛到换一个插件/网关，汇聚层之后的全部逻辑不动。反过来，如果把换算、过滤写死在采集代码里，每换协议都要把业务逻辑重写一遍。

四、死区：别把没变化的数据当价值

4.1 周期上报 vs 变化上报

温度这种慢变量，一小时可能只漂 2°C。如果按 1 秒周期上报，3600 条里 3590 条的信息量和前一条几乎相同——带宽、存储、写入压力全花在"没变化"上。

死区（deadband）是变化上报的判断：值相对上次上报的变化超过阈值才上报，否则不上报。点表里那列 deadband 就是它，按测点配置：

• 慢变量（温度、压力）：给大死区，如 0.5
• 快变量（振动）：死区给 0 或极小——振动本身就是波动的，死区会把信号吃掉

4.2 两种死区

• 固定死区（绝对值判断）：|value - lastSent| > deadband 才上报。简单直观，适合量程稳定的测点
• 百分比死区（相对判断）：变化超过量程的百分比才上报。适合不同设备量程差异大的测点（满量程 100 和满量程 1000 的传感器用同一个百分比）

死区判断在采集端执行（它省的是传输和存储，放在库里做就没意义了），但配置在点表里——集中管理，改死区不用动采集代码。

4.3 死区的下游语义：最后值保持

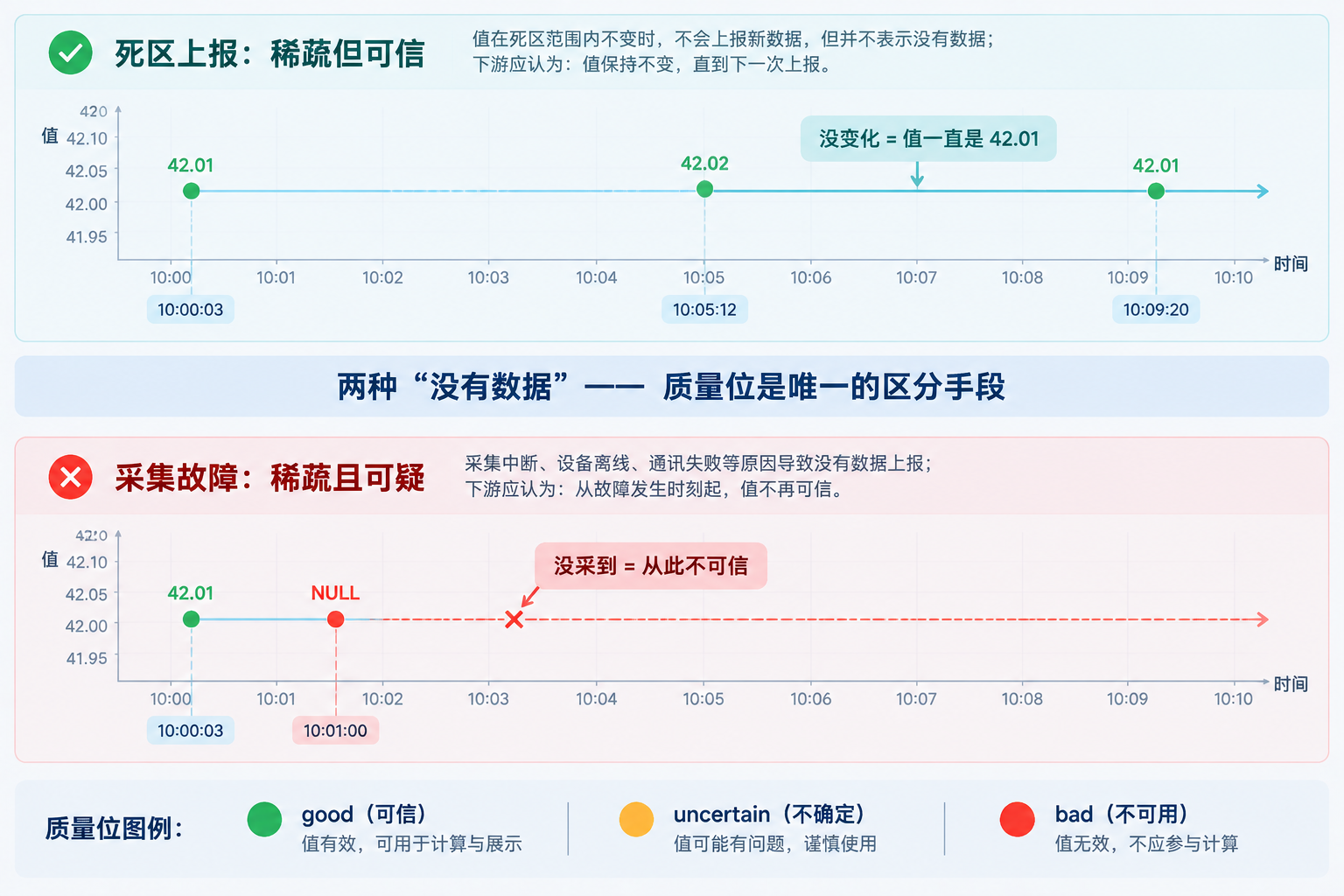

死区开了之后，时间轴变成稀疏的：值没变的时段没有数据。下游消费这份数据，语义必须是"最后值保持"（last value carry-forward）——10:00:03 报了 42.01，10:00:04~10:05 没数据，含义是"这期间一直是 42.01"，而不是"这期间未知"。

在 DolphinDB 里这就是前向填充的语义：

// 死区后的稀疏序列 → 按设备+测点前向填充成连续序列
select deviceId, metric, ts, ffill(rawValue) as value
from ingestTable
context by deviceId, metric

这里能看出质量位的价值：如果 10:00:03 之后有一条 bad 记录（采集故障），前向填充该停在 bad 处——"没变化所以没报"和"设备坏了没采到"是两种完全不同的"没有数据"，质量位就是用来区分它们的。

五、工程量转换：在哪儿做

5.1 原始值 → 工程量

Modbus 读回来的 4201 不是温度，是"待解释的数"。解释规则通常很简单：线性换算（乘系数加偏移），参数就在点表的 scale 和 offset 列里：

工程量 = rawValue × scale + offset
4201 × 0.01 + 0 = 42.01 °C

5.2 为什么入库后做，而不是采集端做

这是接入层一个方向性的决策。三种做法里——采集端换算、网关换算、入库后换算——入库后做是工程上稳健的一种：

• 可重算：换算参数错了（厂商把系数发错是常事），改点表的 scale，重算一遍历史就修正了。采集端换算的话，历史里存的已经是错的工程量，原始信息丢了
• 可审计：库里同时有 rawValue 和换算参数，任何人都能验证 42.01 是怎么来的
• 采集端保持薄：采集程序只搬数不解释，换逻辑不用动采集链路

代价是存储上多存一份原始值（宽表落盘时通常只落换算后的工程量，rawValue 在汇聚流表里过路即可）。

5.3 转换作为流式 SQL

汇聚流表订阅里做换算，一行 SQL 的事：

// 入库路径：汇聚流表 → join 点表取换算参数 → 换算 + 质量过滤 → 落盘
converted = select
    i.ts, i.deviceId, i.metric,
    i.rawValue * p.scale + p.offset    as value,
    i.quality
from ingestTable as i
inner join pointReg as p
        on i.deviceId = p.deviceId and i.metric = p.metric
where i.quality = `good

换算参数改动时，这条路径自动跟着点表生效——改配置即改行为，不用重新部署任何东西。

六、断线与补采

6.1 断档的三种处理姿势

采集链路断网（车间到机房的光纤被挖断是真实场景）时，有三种姿势：

• 不处理：断档就是空白。下游若把空白当"值没变"，会把故障静默成平稳——最差的一种
• 打标记：断档期间按测点写 bad 记录（或断档检测任务事后补标记），下游明确知道"这段时间不可信"
• 网关缓存 + 回灌补采：网关本地缓存断线期间的数据，链路恢复后按原始时间戳回灌

第一种不该选。后两种按场景组合：短断（分钟级）打标记就够；长断（小时级）且数据重要的测点，上网关缓存。

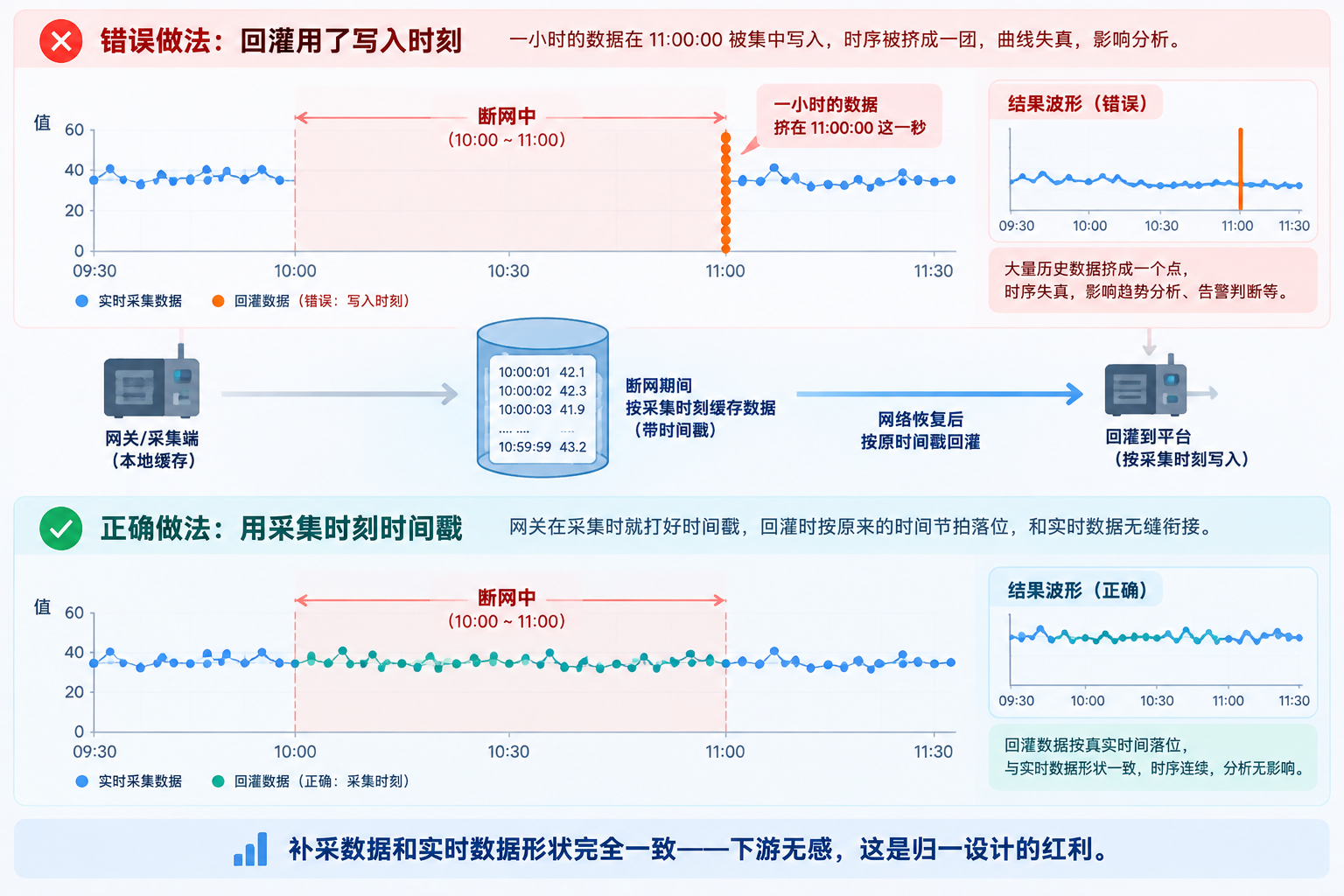

6.2 回灌的关键：时间戳用采集时刻

补采回灌容易犯的错：数据恢复后一次性写入，时间戳用了写入时刻——一段历史数据挤在恢复后的一秒钟里，时序完全失真。

正确做法是网关在采集时就打好时间戳，缓存的就是带时间戳的记录，回灌时原样写入汇聚流表：

断线 10:00 ~ 11:00，网关缓存了 3600 条（各带自己的采集时间戳）
11:00 链路恢复，回灌 → 库里 10:00~11:00 的数据按真实节拍落位

回灌期间要注意流表消费端的吞吐余量：一小时的数据几秒内涌入，下游换算、落盘的订阅要扛得住瞬时高峰（这也是接入层做容量规划时容易漏算的一项）。

6.3 补采与死区的配合

死区在断线期间照常工作（网关本地判断），所以回灌的数据也是稀疏的变化序列，不会因为缓存就膨胀成全量。补采数据和实时数据在汇聚流表里形状完全一致——下游不需要任何特殊处理，这就是"归一"设计的红利。

七、写在最后

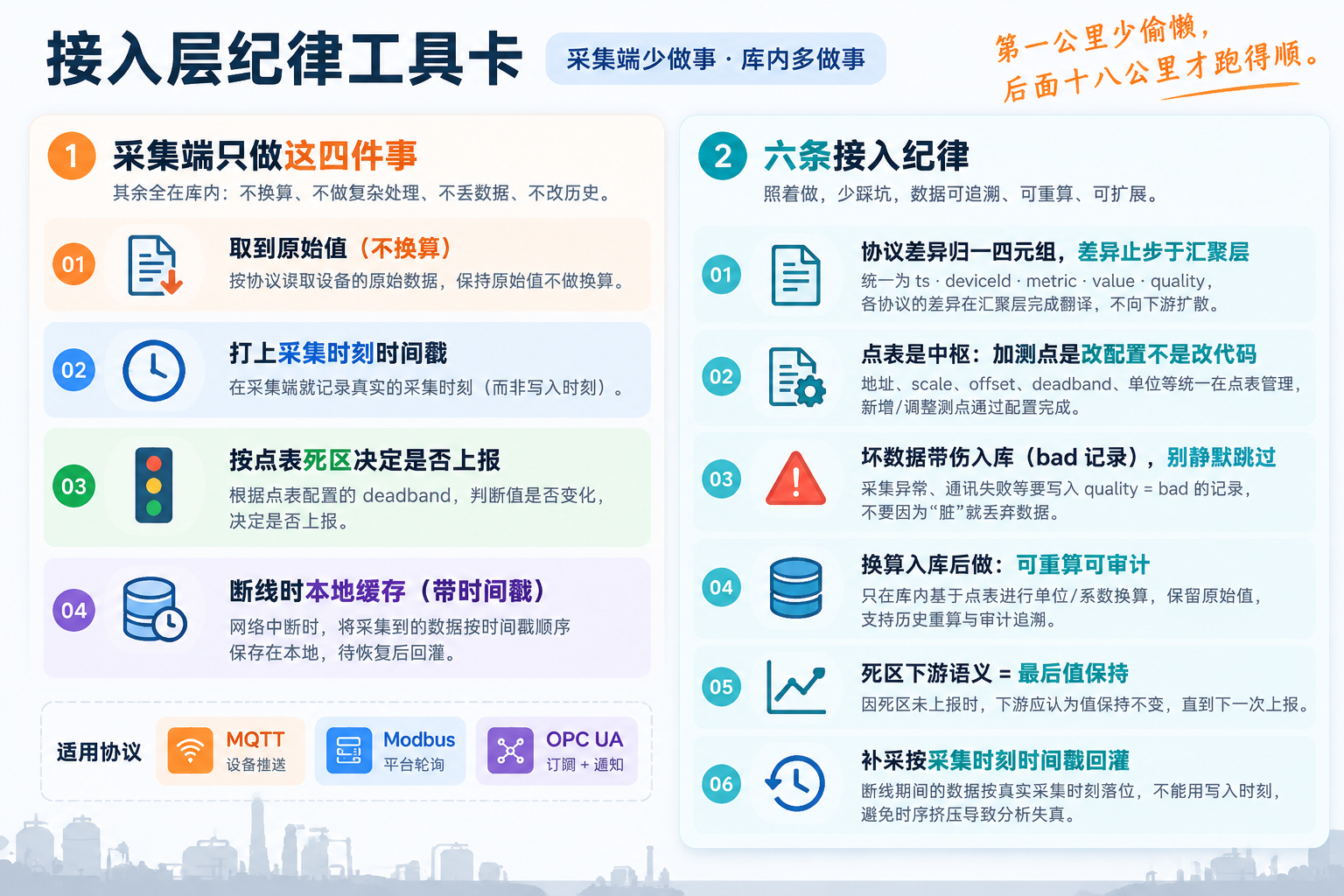

接入层是平台的第一公里，也是最容易做糊的一公里。把全文收成几条：

• 协议差异归一到四元组：时间戳 + 测点 + 值 + 质量。差异止步于汇聚层，后面的一切不再关心协议
• 点表是接入的中枢：地址、换算、死区、单位都在点表里，加测点是改配置不是改代码
• 质量位是一等公民：坏数据带伤入库，别静默跳过——"没变化"和"没采到"必须可区分
• 死区对付慢变量：配置在点表、执行在采集端、下游按最后值保持理解
• 换算入库后做：可重算、可审计，采集端保持薄
• 补采用采集时刻的时间戳回灌：和实时数据形状一致，下游无感

最后给一个总原则，也是本文反复出现的那句话的完整版：采集端只做四件事——取到原始值、打上采集时间戳、按死区决定是否上报、断线时本地缓存。其余一切（换算、清洗、对齐、落盘）都在库内用 SQL 做。采集端越薄，协议越多越不乱；库内越多，错了越能改。第一公里少偷懒，后面十八公里才跑得顺。
