组态平台对接档案馆恒温恒湿设备：Modbus协议读写与闭环控制实现

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。档案馆恒温恒湿系统由冷水阀、加热段、加湿器、除湿转轮、风机变频器等多台设备组成，组态平台需要实时读取设备运行状态并下发控制指令，形成温湿度的闭环调节。这篇从Modbus寄存器规划、组态平台通信配置、PID闭环控制逻辑到防抖动与安全联锁，完整记录档案馆恒温恒湿设备的Modbus对接与自动控制实现。

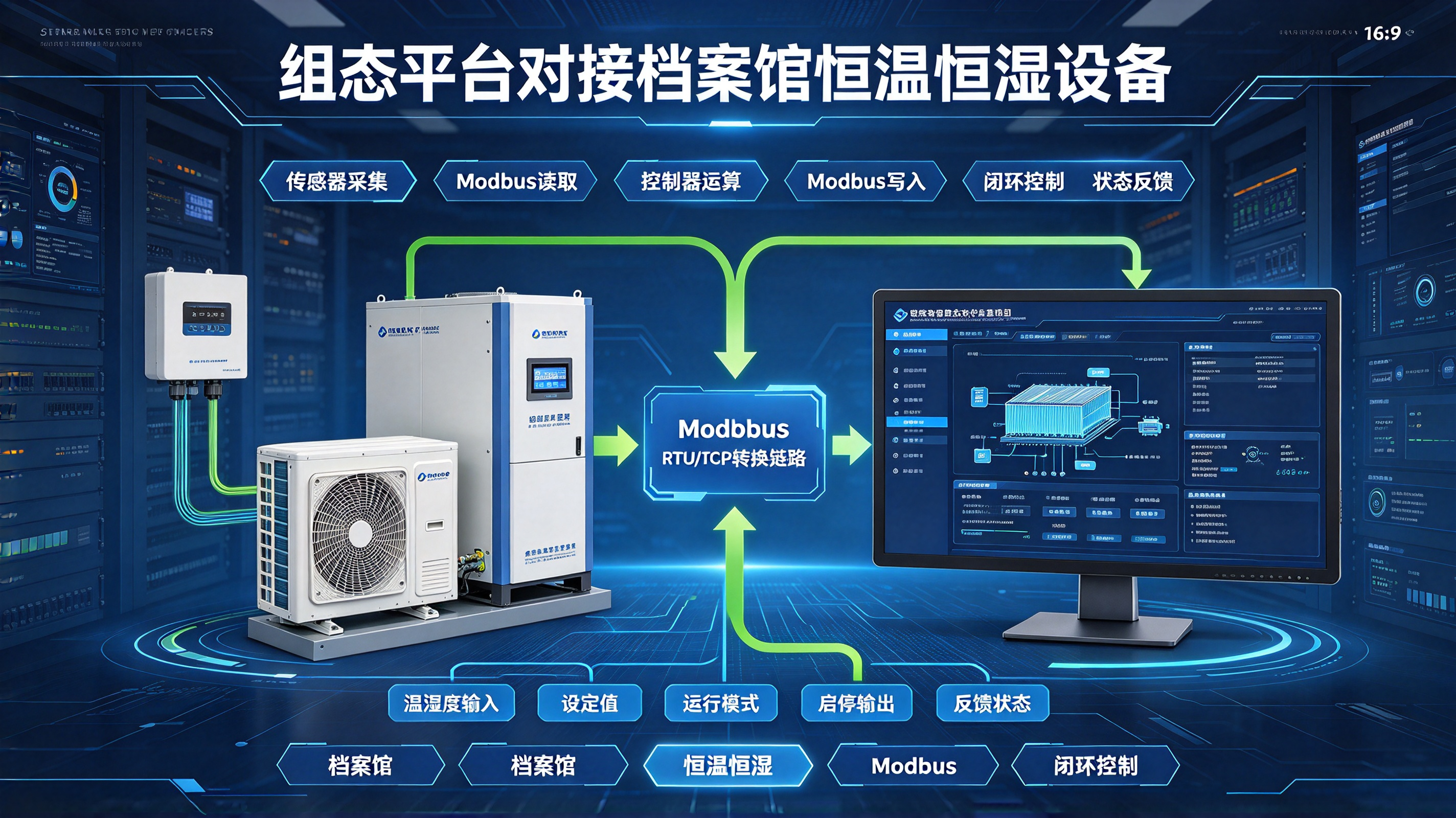

一、档案馆恒温恒湿系统构成

1.1 系统拓扑

┌─────────────────────────────────────────────────────────────────┐
│                    组态平台（SCADA）                             │
│  ┌─────────────┐  ┌──────────────┐  ┌───────────────────────┐  │
│  │ 画面组态     │  │ 实时数据库    │  │ 控制策略引擎          │  │
│  │ (HMI)       │  │ (Modbus映射)  │  │ (PID/逻辑联锁)        │  │
│  └──────┬──────┘  └──────┬───────┘  └───────────┬───────────┘  │
│         │ Modbus TCP      │                      │              │
└─────────┼─────────────────┼──────────────────────┼──────────────┘
          │                 │                      │
══════════╪═════════════════╪══════════════════════╪══════════════
          │                 │                      │
┌─────────▼─────────────────▼──────────────────────▼──────────────┐
│                    现场控制层（PLC/控制器）                       │
│                                                                   │
│  ┌──────────────┐  ┌──────────────┐  ┌───────────────────────┐ │
│  │ 冷水阀执行器  │  │ 加热段SSR    │  │ 加湿器（电极式）       │ │
│  │ Modbus RTU   │  │ Modbus RTU   │  │ Modbus RTU            │ │
│  │ 寄存器:42001 │  │ 寄存器:42002 │  │ 寄存器:42003          │ │
│  └──────────────┘  └──────────────┘  └───────────────────────┘ │
│                                                                   │
│  ┌──────────────┐  ┌──────────────┐  ┌───────────────────────┐ │
│  │ 除湿转轮     │  │ 风机变频器   │  │ 温湿度传感器           │ │
│  │ Modbus RTU   │  │ Modbus RTU   │  │ Modbus TCP            │ │
│  │ 寄存器:42004 │  │ 寄存器:42005 │  │ 寄存器:40001~40004    │ │
│  └──────────────┘  └──────────────┘  └───────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘

1.2 设备参数与Modbus寄存器规划

设备	功能	寄存器类型	地址范围	读写	数据格式
温湿度传感器	温度值	保持寄存器	40001	只读	int16 (×0.01)
温湿度传感器	湿度值	保持寄存器	40002	只读	uint16 (×0.1)
冷水阀执行器	阀门开度	保持寄存器	42001	读写	uint16 (0~1000)
加热段SSR	加热功率	保持寄存器	42002	读写	uint16 (0~1000)
加湿器	加湿量	保持寄存器	42003	读写	uint16 (0~1000)
除湿转轮	转速	保持寄存器	42004	读写	uint16 (0~3000)
风机变频器	风机频率	保持寄存器	42005	读写	uint16 (0~500)
风机变频器	运行状态	线圈	00001	读写	bool
系统状态	运行模式	线圈	00002	读写	bool (0=手动,1=自动)
系统状态	急停状态	输入线圈	10001	只读	bool
系统状态	故障汇总	输入线圈	10002	只读	bool

二、组态平台Modbus通信配置

2.1 通信参数

参数	值
协议	Modbus TCP
PLC/控制器IP	10.10.90.50
端口	502
从站地址	1
扫描周期	1000ms（快速变量）/ 5000ms（慢速变量）
超时时间	3000ms
重试次数	3
字节序	大端（Big Endian）
寄存器排列	CDAB（浮点数跨寄存器时）

2.2 组态变量定义

┌─────────────────────────────────────────────────────────────────┐
│  组态平台变量表（部分）                                          │
├──────────────┬──────────┬────────┬──────┬──────────────────────┤
│ 变量名        │ 地址     │ 数据类型│ 读写 │ 描述               │
├──────────────┼──────────┼────────┼──────┼──────────────────────┤
│ AI_Temp      │ 40001    │ INT16  │ RO   │ 当前温度(×0.01)     │
│ AI_Hum       │ 40002    │ UINT16 │ RO   │ 当前湿度(×0.1)      │
│ AO_CoolValve│ 42001    │ UINT16 │ RW   │ 冷水阀开度(0~1000)  │
│ AO_HeatPower│ 42002    │ UINT16 │ RW   │ 加热功率(0~1000)    │
│ AO_HumPower │ 42003    │ UINT16 │ RW   │ 加湿量(0~1000)      │
│ AO_DehumRPM │ 42004    │ UINT16 │ RW   │ 除湿转轮转速        │
│ AO_FanFreq  │ 42005    │ UINT16 │ RW   │ 风机频率(0~500)     │
│ DO_FanRun   │ 00001    │ BOOL   │ RW   │ 风机启停            │
│ DO_AutoMode │ 00002    │ BOOL   │ RW   │ 自动模式            │
│ DI_Emergency│ 10001    │ BOOL   │ RO   │ 急停按钮            │
│ DI_FaultSum │ 10002    │ BOOL   │ RO   │ 故障汇总            │
└──────────────┴──────────┴────────┴──────┴──────────────────────┘

2.3 画面组态示例

┌─────────────────────────────────────────────────────────────────┐
│  档案馆特藏库 - 恒温恒湿控制系统                                  │
├─────────────────────────────────────────────────────────────────┤
│                                                                   │
│  温湿度状态：                                                     │
│  ┌──────────────────┐  ┌──────────────────┐                    │
│  │ 温度: 19.2 ℃    │  │ 湿度: 51.5 %RH   │                    │
│  │ ████████████░░░ │  │ ██████████░░░░░░ │                    │
│  │ 设定: 18.0 ℃    │  │ 设定: 50.0 %RH   │                    │
│  └──────────────────┘  └──────────────────┘                    │
│                                                                   │
│  设备控制：                                                       │
│  ┌──────────────┐ ┌──────────────┐ ┌──────────────────────────┐│
│  │ 冷水阀: 35% │ │ 加热: 0%    │ │ 风机: 45Hz (运行)        ││
│  │ ██████░░░░░░ │ │ ░░░░░░░░░░░░ │ │ █████████░░░░░░░░░░░░░░ ││
│  └──────────────┘ └──────────────┘ └──────────────────────────┘│
│  ┌──────────────┐ ┌──────────────┐                              │
│  │ 加湿: 12%   │ │ 除湿: 800rpm│                              │
│  │ ███░░░░░░░░░ │ │ ████░░░░░░░░░░ │                              │
│  └──────────────┘ └──────────────┘                              │
│                                                                   │
│  运行模式: [自动] [手动]    系统状态: 正常运行                    │
│                                                                   │
│  趋势曲线：                                                       │
│  ┌─────────────────────────────────────────────────────────────┐ │
│  │ 温度/湿度 24小时趋势                                        │ │
│  │  ┌─────────────────────────────────────────────────────────┐│ │
│  │  │ 25 ──┐                                              ┌──││ │
│  │  │      │  ╱╲    ╱╲                                    │  ││ │
│  │  │ 20   │ ╱  ╲  ╱  ╲  ╱╲  ╱╲                        ╱│  ││ │
│  │  │      │╱    ╲╱    ╲╱  ╲╱  ╲                      ╱ │  ││ │
│  │  │ 15 ──┴────────────────────╲────────────────────╱──┴──││ │
│  │  │     0        6        12       18       24 (小时)    ││ │
│  └──┴─────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘

三、闭环控制逻辑

3.1 控制架构

┌──────────────────────┐
                    │  组态平台PID引擎     │
                    │                      │
  ┌──────────┐      │  ┌───┐  ┌───┐       │      ┌──────────────┐
  │ 温湿度   │      │  │PID│  │PID│       │      │ 执行设备     │
  │ 传感器   │─────►│  │温度│  │湿度│───┐─┼─────►│ 冷水阀/加热  │
  │ Modbus   │      │  └───┘  └───┘   │ │      │ 加湿/除湿    │
  │ TCP      │      │                  │ │      │ Modbus RTU   │
  └──────────┘      │  防抖动/死区    │ │      └──────────────┘
                    │  输出限幅       │ │
                    │  安全联锁       │ │
                    └────────────────────┘ │
                             ▲            │
                             │            │
                             └────────────┘
                              反馈回路

3.2 PID参数整定

档案馆恒温恒湿系统属于大惯性、大滞后系统，PID参数需要保守整定：

回路	Kp	Ki	Kd	采样周期	备注
温度控制	2.0	0.05	5.0	30s	大滞后，Kd适当加大
湿度控制	1.5	0.1	2.0	30s	湿度惯性更大
冷水阀	1.0	0.02	1.0	10s	阀门响应快
风机频率	0.5	0.01	0.5	60s	风机惯性大

3.3 PID控制代码实现

#!/usr/bin/env python3
"""
组态平台PID控制引擎
"""
import time
from dataclasses import dataclass
from typing import Callable

@dataclass
class PIDParams:
    Kp: float
    Ki: float
    Kd: float
    output_min: float
    output_max: float
    deadband: float = 0.0
    sample_time: float = 1.0

class PIDController:
    """PID控制器"""

    def __init__(self, params: PIDParams, output_cb: Callable[[float], None]):
        self.params = params
        self.output_cb = output_cb
        self.integral = 0.0
        self.prev_error = 0.0
        self.last_time = time.time()
        self.last_output = 0.0
        self.enabled = False

    def set_enabled(self, enabled: bool):
        if enabled and not self.enabled:
            # 重新使能时重置积分
            self.integral = 0.0
            self.prev_error = 0.0
        self.enabled = enabled

    def update(self, setpoint: float, process_value: float) -> float:
        """PID计算"""
        if not self.enabled:
            return self.last_output

        now = time.time()
        dt = now - self.last_time
        if dt < self.params.sample_time:
            return self.last_output

        error = setpoint - process_value

        # 死区判断
        if abs(error) < self.params.deadband:
            return self.last_output

        # 比例项
        proportional = self.params.Kp * error

        # 积分项（抗积分饱和）
        self.integral += error * dt
        # 积分限幅
        integral_max = self.params.output_max / max(self.params.Ki, 0.001)
        self.integral = max(-integral_max, min(integral_max, self.integral))
        integral = self.params.Ki * self.integral

        # 微分项（对测量值微分，避免设定值突变引起冲击）
        derivative = -self.params.Kd * (process_value - self.prev_process_value) / dt if hasattr(self, 'prev_process_value') else 0.0

        # 计算输出
        output = proportional + integral + derivative
        output = max(self.params.output_min, min(self.params.output_max, output))

        # 防抖动：输出变化率限制
        max_change = (self.params.output_max - self.params.output_min) * 0.1  # 每次最大变化10%
        if abs(output - self.last_output) > max_change:
            output = self.last_output + max_change if output > self.last_output else self.last_output - max_change

        self.last_output = output
        self.prev_error = error
        self.prev_process_value = process_value
        self.last_time = now

        # 调用输出回调
        self.output_cb(output)

        return output

# 温度控制回路
temp_pid = PIDController(
    params=PIDParams(Kp=2.0, Ki=0.05, Kd=5.0, output_min=0.0, output_max=1000.0, deadband=0.2, sample_time=30.0),
    output_cb=lambda v: write_modbus_register(42001, int(v))  # 冷水阀
)

# 湿度控制回路
hum_pid = PIDController(
    params=PIDParams(Kp=1.5, Ki=0.1, Kd=2.0, output_min=0.0, output_max=1000.0, deadband=1.0, sample_time=30.0),
    output_cb=lambda v: write_modbus_register(42003, int(v))  # 加湿器
)

# 控制循环
def control_loop():
    while True:
        # 读取温湿度
        temp = read_modbus_register(40001) * 0.01
        hum = read_modbus_register(40002) * 0.1

        # 获取设定值
        temp_sp = get_setpoint("temperature")  # 18.0
        hum_sp = get_setpoint("humidity")      # 50.0

        # PID计算
        temp_pid.update(temp_sp, temp)
        hum_pid.update(hum_sp, hum)

        time.sleep(1.0)

3.4 防冷启动过冲策略

冷启动保护流程：

系统上电 → 风机先启动（最低频率30Hz）
         → 延时5分钟（让空气流通）
         → 逐步开启冷水阀/加热（每30秒增加5%）
         → 达到设定值附近后切入PID自动调节

四、安全联锁与保护

4.1 联锁逻辑

┌─────────────────────────────────────────────────────────────────┐
│  安全联锁矩阵                                                    │
├─────────────────────────────────────────────────────────────────┤
│  条件                          │ 动作                           │
├────────────────────────────────┼────────────────────────────────┤
│  急停按钮按下                  │ 所有设备停机                   │
│  风机故障                      │ 关闭冷水阀、加热、加湿         │
│  温度传感器故障                │ 切换到备用传感器，报警         │
│  湿度传感器故障                │ 保持当前输出，报警             │
│  冷水阀开度>80%但温度仍>设定值 │ 启动除湿转轮，报警            │
│  湿度>65%RH                    │ 强制启动除湿，关闭加湿         │
│  温度>28℃                      │ 强制最大冷水阀，报警          │
│  通信中断>3次                  │ 保持最后输出，报警             │
└─────────────────────────────────────────────────────────────────┘

4.2 联锁代码

def safety_interlock():
    """安全联锁检查"""
    # 读取状态
    emergency = read_modbus_coil(10001)
    fault_sum = read_modbus_coil(10002)
    fan_fault = read_modbus_coil(10003)
    temp_sensor_fault = read_modbus_input_register(30001)
    hum_sensor_fault = read_modbus_input_register(30002)

    if emergency or fault_sum:
        # 紧急停机
        write_modbus_coil(00001, False)  # 风机停机
        write_modbus_register(42001, 0)   # 冷水阀关闭
        write_modbus_register(42002, 0)   # 加热关闭
        write_modbus_register(42003, 0)   # 加湿关闭
        write_modbus_register(42004, 0)   # 除湿关闭
        temp_pid.set_enabled(False)
        hum_pid.set_enabled(False)
        trigger_alarm("EMERGENCY_STOP")
        return

    if fan_fault:
        # 风机故障，关闭所有执行器
        write_modbus_register(42001, 0)
        write_modbus_register(42002, 0)
        write_modbus_register(42003, 0)
        temp_pid.set_enabled(False)
        hum_pid.set_enabled(False)
        trigger_alarm("FAN_FAULT")
        return

    if temp_sensor_fault:
        # 温度传感器故障，切换到备用
        switch_to_backup_sensor("temperature")
        trigger_alarm("TEMP_SENSOR_FAULT")

    if hum_sensor_fault:
        # 湿度传感器故障，保持当前输出
        hum_pid.set_enabled(False)
        trigger_alarm("HUM_SENSOR_FAULT")

五、Modbus读写实现

5.1 读取保持寄存器

def read_modbus_register(address: int) -> int:
    """读取单个保持寄存器"""
    # Modbus TCP ADU
    transaction_id = get_next_transaction_id()
    protocol_id = 0x0000
    length = 0x0006
    unit_id = 0x01
    function_code = 0x03
    start_addr = address - 40001
    reg_count = 1

    adu = struct.pack(">HHHBBHH",
                      transaction_id, protocol_id, length,
                      unit_id, function_code, start_addr, reg_count)

    response = send_modbus_request(adu)
    if response and len(response) >= 11:
        return struct.unpack(">H", response[9:11])[0]
    return 0

5.2 写入单个寄存器

def write_modbus_register(address: int, value: int):
    """写入单个保持寄存器"""
    transaction_id = get_next_transaction_id()
    protocol_id = 0x0000
    length = 0x0006
    unit_id = 0x01
    function_code = 0x06
    reg_addr = address - 40001

    adu = struct.pack(">HHHBBHH",
                      transaction_id, protocol_id, length,
                      unit_id, function_code, reg_addr, value)

    response = send_modbus_request(adu)
    if not response:
        logger.error(f"写入寄存器{address}失败")
        return False
    return True

5.3 批量读写优化

def read_multiple_registers(start_address: int, count: int) -> list:
    """批量读取寄存器，减少通信次数"""
    transaction_id = get_next_transaction_id()
    protocol_id = 0x0000
    length = 0x0006
    unit_id = 0x01
    function_code = 0x03
    start_addr = start_address - 40001

    adu = struct.pack(">HHHBBHH",
                      transaction_id, protocol_id, length,
                      unit_id, function_code, start_addr, count)

    response = send_modbus_request(adu)
    if response and len(response) >= 9 + count * 2:
        byte_count = response[8]
        data = response[9:9+byte_count]
        return [struct.unpack(">H", data[i:i+2])[0] for i in range(0, len(data), 2)]
    return []

六、组态平台与BA系统对接

6.1 BACnet/IP接口

组态平台同时作为BACnet设备，向BA系统提供数据：

组态平台BACnet对象映射：
  Analog Input 1: 当前温度
  Analog Input 2: 当前湿度
  Analog Output 1: 冷水阀开度
  Analog Output 2: 加热功率
  Binary Output 1: 风机启停
  Binary Output 2: 自动模式

6.2 数据转发到InfluxDB

# 数据转发到InfluxDB
from influxdb_client import InfluxDBClient, Point

client = InfluxDBClient(url="http://10.10.90.100:8086", token="xxx", org="archive")
write_api = client.write_api()

def forward_to_influxdb(timestamp, temperature, humidity, valve, heating, humidifier, fan_freq):
    point = Point("hvac_control") \
        .tag("room", "special_collection") \
        .field("temperature", temperature) \
        .field("humidity", humidity) \
        .field("cool_valve", valve) \
        .field("heating", heating) \
        .field("humidifier", humidifier) \
        .field("fan_freq", fan_freq) \
        .time(timestamp)

    write_api.write(bucket="archive_env", record=point)

七、工程验收

7.1 控制性能验收

指标	标准	测试方法
温度控制精度	±0.5℃	稳定运行24小时，记录波动范围
湿度控制精度	±3%RH	同上
响应时间	<30分钟（从扰动到恢复）	人为改变设定值
过冲量	<1℃ / <5%RH	冷启动测试
稳态误差	<0.2℃ / <1%RH	长期运行统计

7.2 安全功能验收

项目	标准	方法
急停响应	<1秒	按下急停按钮，观察设备停机
通信中断保护	保持最后输出	断开通信线，观察执行器状态
传感器故障切换	<5秒	拔掉传感器，观察备用切换
联锁逻辑	全部正确	逐一模拟故障条件

八、关键词

组态平台、档案馆、恒温恒湿、Modbus协议、闭环控制、PID、冷水阀、加热段、加湿器、除湿转轮、风机变频器、安全联锁、防抖动、BACnet/IP、InfluxDB、SCADA

九、一句话总结

组态平台对接档案馆恒温恒湿设备的核心在于"Modbus协议读写+PID闭环控制+安全联锁保护"三位一体——通过合理的寄存器规划实现设备状态与控制的双向通信，PID参数保守整定适应大惯性系统，防冷启动过冲与输出限幅避免设备冲击，安全联锁矩阵覆盖急停、故障、传感器失效等异常场景，最终形成一套稳定可靠的恒温恒湿自动控制系统。

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

解决方案

#档案恒温恒湿

组态平台对接档案馆恒温恒湿设备：Modbus协议读写与闭环控制实现

组态平台对接档案馆恒温恒湿设备：Modbus协议读写与闭环控制实现

组态平台对接档案馆恒温恒湿设备：Modbus协议读写与闭环控制实现

一、档案馆恒温恒湿系统构成

1.1 系统拓扑

1.2 设备参数与Modbus寄存器规划

二、组态平台Modbus通信配置

2.1 通信参数

2.2 组态变量定义

2.3 画面组态示例

三、闭环控制逻辑

3.1 控制架构

3.2 PID参数整定

3.3 PID控制代码实现

3.4 防冷启动过冲策略

四、安全联锁与保护

4.1 联锁逻辑

4.2 联锁代码

五、Modbus读写实现

5.1 读取保持寄存器

5.2 写入单个寄存器

5.3 批量读写优化

六、组态平台与BA系统对接

6.1 BACnet/IP接口

6.2 数据转发到InfluxDB

七、工程验收

7.1 控制性能验收

7.2 安全功能验收

八、关键词

九、一句话总结

社区

活动

圈层

关于

腾讯云开发者

热门产品

热门推荐

更多推荐
