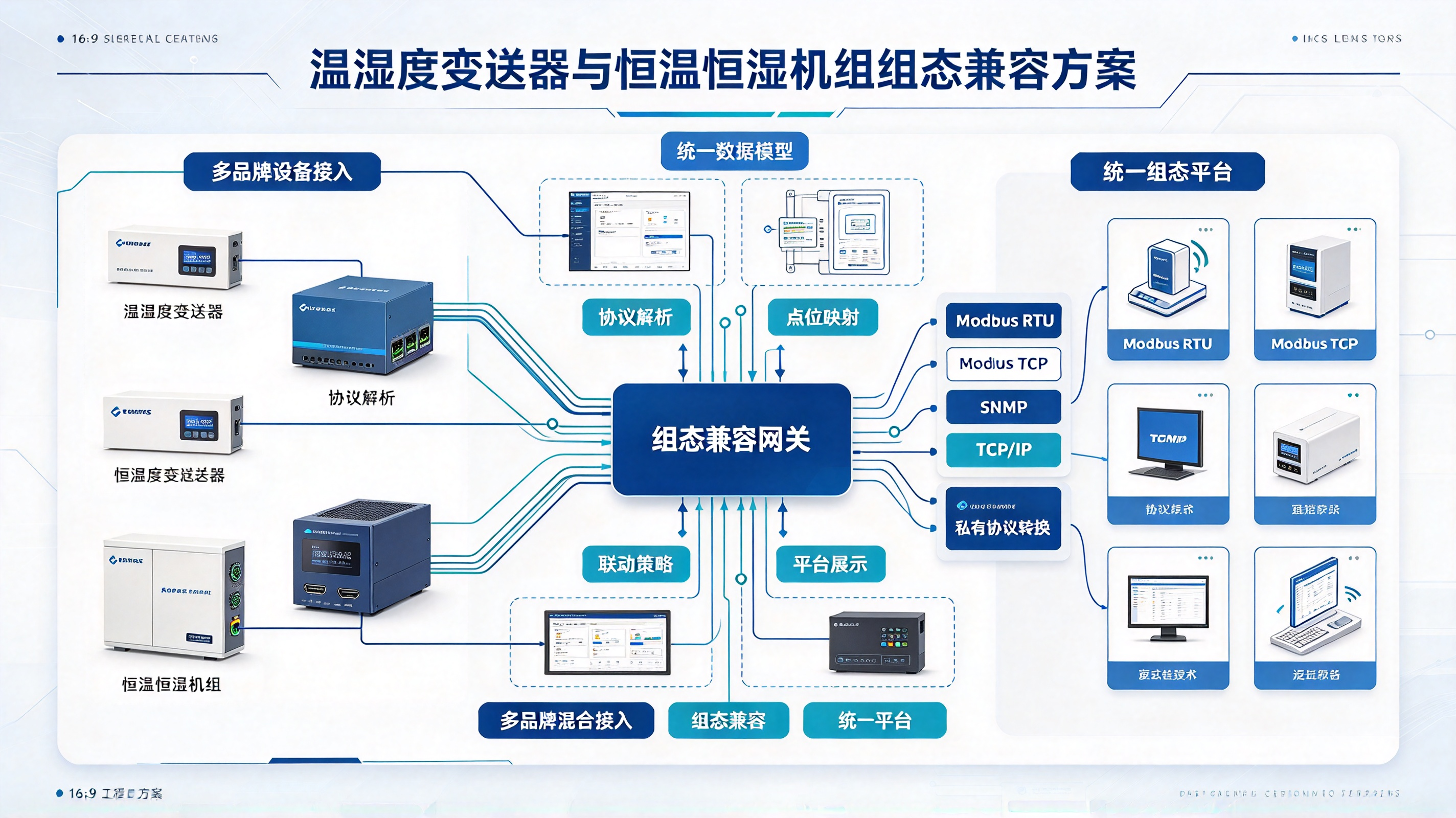

多品牌设备混合接入：温湿度变送器与恒温恒湿机组组态兼容方案

┌─────────────────────────────────────────────────────────────────┐
│  协议差异矩阵                                                    │
├─────────────────────────────────────────────────────────────────┤
│  差异项        │ 进口HCS-8000 │ 国产HF-300  │ 品牌A/B/C      │
├───────────────┼──────────────┼─────────────┼────────────────┤
│ 寄存器排列    │ CDAB（浮点） │ ABCD（浮点）│ 直接整数       │
│ 温度比例因子  │ ×0.1         │ ×0.01       │ ×0.01          │
│ 湿度比例因子  │ ×0.1         │ ×0.1        │ ×0.1           │
│ 寄存器基址    │ 40001        │ 30001       │ 40001          │
│ 功能码        │ 0x03/0x06    │ 0x03/0x10   │ 0x03/0x06      │
│ 波特率        │ 19200        │ 9600        │ N/A（TCP）     │
│ 数据帧间隔    │ ≥3.5字符     │ ≥5ms        │ N/A            │
│ 从站地址范围  │ 1~247        │ 固定1~32    │ 任意           │
│ 写寄存器方式  │ 单寄存器      │ 多寄存器    │ 单寄存器       │
└───────────────┴──────────────┴─────────────┴────────────────┘

┌─────────────────────────────────────────────────────────────────┐
│                        组态平台（SCADA）                         │
│  ┌─────────────────────────────────────────────────────────────┐│
│  │  统一数据模型（标准化变量名、工程单位、量程）                ││
│  │  Temp_Area1, Hum_Area1, CoolValve_Unit1, Heat_Unit1 ...   ││
│  └──────────────────────────────┬──────────────────────────────┘│
│                                 │ Modbus TCP（统一接口）         │
└─────────────────────────────────┼───────────────────────────────┘
                                  │
══════════════════════════════════╪═══════════════════════════════
                                  │
┌─────────────────────────────────▼───────────────────────────────┐
│                      边缘网关层（协议转换）                       │
│                                                                   │
│  ┌─────────────────────────────────────────────────────────────┐│
│  │  协议驱动层                                                  ││
│  │  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌───────────────┐ ││
│  │  │ Modbus   │ │ Modbus   │ │ Modbus   │ │ Modbus TCP    │ ││
│  │  │ RTU      │ │ RTU      │ │ RTU      │ │ Server        │ ││
│  │  │ (标准)   │ │ (非标)   │ │ (模拟量) │ │               │ ││
│  │  │ 19200/8N1│ │ 9600/8N1 │ │ 9600/8E1 │ │ 端口502       │ ││
│  │  └────┬─────┘ └────┬─────┘ └────┬─────┘ └───────┬───────┘ ││
│  └───────┼─────────────┼────────────┼───────────────┼─────────┘│
│          │             │            │               │           │
│  ┌───────▼─────────────▼────────────▼───────────────▼─────────┐│
│  │  数据标准化层（地址映射 + 比例换算 + 字节序转换）            ││
│  │  RawValue → EngineeringValue → StandardizedModel            ││
│  └──────────────────────────────┬──────────────────────────────┘│
│                                 │                               │
│  ┌──────────────────────────────▼──────────────────────────────┐│
│  │  统一接口层（向组态平台暴露标准Modbus TCP服务）              ││
│  │  映射表：物理设备地址 ↔ 虚拟寄存器地址                      ││
│  └─────────────────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────────────────┘

┌─────────────────────────────────────────────────────────────────┐
│  虚拟寄存器分配表（边缘网关内部）                                 │
├─────────────────────────────────────────────────────────────────┤
│  区间          │ 设备类型           │ 容量  │ 说明             │
├───────────────┼────────────────────┼───────┼─────────────────┤
│ 40001~40099   │ 品牌A温湿度(Modbus │ 99    │ 每台2寄存器      │
│               │ TCP)               │       │ ×12台=24个已用   │
│ 40101~40199   │ 品牌B温湿度(Modbus │ 99    │ 每台2寄存器      │
│               │ TCP)               │       │ ×8台=16个已用    │
│ 40201~40299   │ 品牌C模拟量模块    │ 99    │ 每台4通道        │
│               │ (Modbus RTU)        │       │ ×6台=24个已用    │
│ 42001~42099   │ 进口机组HCS-8000   │ 99    │ 每台10寄存器     │
│               │ (Modbus RTU)        │       │ ×2台=20个已用    │
│ 42101~42199   │ 国产机组HF-300     │ 99    │ 每台10寄存器     │
│               │ (Modbus RTU非标)    │       │ ×3台=30个已用    │
└───────────────┴────────────────────┴───────┴─────────────────┘

{
  "virtual_registers": {
    "40001": {
      "device": "brandA_01",
      "protocol": "modbus_tcp",
      "ip": "10.10.10.11",
      "port": 502,
      "slave_id": 1,
      "register_type": "holding",
      "address": 0,
      "data_type": "int16",
      "scale": 0.01,
      "offset": 0,
      "unit": "°C",
      "description": "特藏库A-1温度"
    },
    "40002": {
      "device": "brandA_01",
      "protocol": "modbus_tcp",
      "ip": "10.10.10.11",
      "port": 502,
      "slave_id": 1,
      "register_type": "holding",
      "address": 1,
      "data_type": "uint16",
      "scale": 0.1,
      "offset": 0,
      "unit": "%RH",
      "description": "特藏库A-1湿度"
    },
    "42001": {
      "device": "hcs8000_01",
      "protocol": "modbus_rtu",
      "serial_port": "/dev/ttyUSB0",
      "baudrate": 19200,
      "bytesize": 8,
      "parity": "N",
      "stopbits": 1,
      "slave_id": 1,
      "register_type": "holding",
      "address": 0,
      "data_type": "float32",
      "byte_order": "cdab",
      "scale": 0.1,
      "offset": 0,
      "unit": "°C",
      "description": "进口机组1回风温度"
    },
    "42101": {
      "device": "hf300_01",
      "protocol": "modbus_rtu",
      "serial_port": "/dev/ttyUSB1",
      "baudrate": 9600,
      "bytesize": 8,
      "parity": "N",
      "stopbits": 1,
      "slave_id": 1,
      "register_type": "holding",
      "address": 0,
      "data_type": "int16",
      "scale": 0.01,
      "offset": 0,
      "write_function": "0x10",
      "unit": "°C",
      "description": "国产机组1回风温度"
    }
  }
}

import struct

def convert_float32(raw_bytes: bytes, byte_order: str) -> float:
    """
    将4字节原始数据按指定字节序转换为float32
    byte_order: 'abcd' | 'cdab' | 'badc' | 'dcba'
    """
    if byte_order == 'abcd':
        return struct.unpack('>f', raw_bytes)[0]
    elif byte_order == 'cdab':
        # CDAB: 交换高低字
        swapped = raw_bytes[2:4] + raw_bytes[0:2]
        return struct.unpack('>f', swapped)[0]
    elif byte_order == 'badc':
        # BADC: 字节内交换
        swapped = raw_bytes[1:2] + raw_bytes[0:1] + raw_bytes[3:4] + raw_bytes[2:3]
        return struct.unpack('>f', swapped)[0]
    elif byte_order == 'dcba':
        # DCBA: 完全反转
        swapped = raw_bytes[::-1]
        return struct.unpack('>f', swapped)[0]
    else:
        raise ValueError(f"Unknown byte order: {byte_order}")

# 示例：进口机组HCS-8000回风温度
# 原始寄存器值: [0x4328, 0x3333] (CDAB)
raw = bytes([0x43, 0x28, 0x33, 0x33])
temp = convert_float32(raw, 'cdab')
print(f"回风温度: {temp * 0.1:.1f}°C")  # 输出: 回风温度: 21.6°C

def raw_to_engineering(raw_value: int, scale: float, offset: float) -> float:
    """原始寄存器值 → 工程值"""
    return raw_value * scale + offset

def engineering_to_raw(eng_value: float, scale: float, offset: float) -> int:
    """工程值 → 原始寄存器值（写操作使用）"""
    return int((eng_value - offset) / scale)

# 各品牌温度换算
devices = [
    {"name": "HCS-8000", "raw": 216, "scale": 0.1, "offset": 0},    # → 21.6°C
    {"name": "HF-300",   "raw": 2160, "scale": 0.01, "offset": 0},   # → 21.6°C
    {"name": "BrandA",   "raw": 2160, "scale": 0.01, "offset": 0},   # → 21.6°C
]

for dev in devices:
    eng = raw_to_engineering(dev["raw"], dev["scale"], dev["offset"])
    print(f"{dev['name']}: 原始值{dev['raw']} → {eng}°C")

def hf300_write_register(slave_id: int, address: int, value: int) -> bytes:
    """
    HF-300 写寄存器（非标Modbus RTU）
    在标准0x10功能码基础上增加1字节校验和
    """
    # 标准帧
    frame = struct.pack('>BBHH', slave_id, 0x10, address, 1)  # 写1个寄存器
    frame += struct.pack('>B', 2)  # 字节计数
    frame += struct.pack('>H', value)  # 寄存器值

    # 附加校验字节（所有字节异或）
    checksum = 0
    for b in frame:
        checksum ^= b
    frame += struct.pack('>B', checksum)

    # 添加CRC16
    crc = crc16(frame)
    frame += struct.pack('<H', crc)

    return frame

┌─────────────────────────────────────────────────────────────────┐
│  组态平台变量表（标准化后）                                      │
├──────────────┬──────────┬────────┬──────┬──────────────────────┤
│ 变量名        │ 虚拟地址 │ 数据类型│ 读写 │ 描述               │
├──────────────┼──────────┼────────┼──────┼──────────────────────┤
│ AI_Temp_A1  │ 40001    │ FLOAT  │ RO   │ A区传感器1温度(°C)  │
│ AI_Hum_A1   │ 40002    │ FLOAT  │ RO   │ A区传感器1湿度(%RH) │
│ AI_Temp_A2  │ 40003    │ FLOAT  │ RO   │ A区传感器2温度(°C)  │
│ ...         │ ...      │ ...    │ ...  │ ...                  │
│ AI_Temp_B1  │ 40101    │ FLOAT  │ RO   │ B区传感器1温度(°C)  │
│ ...         │ ...      │ ...    │ ...  │ ...                  │
│ AI_HVAC1_Ret│ 42001    │ FLOAT  │ RO   │ 机组1回风温度(°C)   │
│ AI_HVAC1_Sup│ 42002    │ FLOAT  │ RO   │ 机组1送风温度(°C)   │
│ AI_HVAC1_Hum│ 42003    │ FLOAT  │ RO   │ 机组1回风湿度(%RH)  │
│ AO_HVAC1_Cool│42004    │ FLOAT  │ RW   │ 机组1冷水阀(%)      │
│ AO_HVAC1_Heat│42005    │ FLOAT  │ RW   │ 机组1加热(%)        │
│ ...         │ ...      │ ...    │ ...  │ ...                  │
│ AI_HVAC3_Ret│ 42101    │ FLOAT  │ RO   │ 机组3回风温度(°C)   │
│ AO_HVAC3_Cool│42104    │ FLOAT  │ RW   │ 机组3冷水阀(%)      │
└──────────────┴──────────┴────────┴──────┴──────────────────────┘

┌─────────────────────────────────────────────────────────────────┐
│  多品牌设备混合接入 — 系统总览画面                               │
├─────────────────────────────────────────────────────────────────┤
│                                                                   │
│  ┌──────────────────────┐  ┌──────────────────────┐            │
│  │ 进口机组 HCS-8000 #1 │  │ 国产机组 HF-300 #1   │            │
│  │ 状态: 运行(Modbus)   │  │ 状态: 运行(Modbus)   │            │
│  │ 回风: 21.6°C/50.2%  │  │ 回风: 21.4°C/50.8%  │            │
│  │ 冷水阀: 35%          │  │ 冷水阀: 38%          │            │
│  │ 加热: 0%             │  │ 加热: 0%             │            │
│  │ [启停] [模式]        │  │ [启停] [模式]        │            │
│  └──────────────────────┘  └──────────────────────┘            │
│                                                                   │
│  ┌──────────────────────┐  ┌──────────────────────┐            │
│  │ 国产机组 HF-300 #2   │  │ 国产机组 HF-300 #3   │            │
│  │ 状态: 运行(Modbus)   │  │ 状态: 待机(Modbus)   │            │
│  │ 回风: 21.8°C/49.5%  │  │ 回风: --/--          │            │
│  │ 冷水阀: 32%          │  │ 冷水阀: 0%           │            │
│  │ 加热: 0%             │  │ 加热: 0%             │            │
│  │ [启停] [模式]        │  │ [启停] [模式]        │            │
│  └──────────────────────┘  └──────────────────────┘            │
│                                                                   │
│  ┌─────────────────────────────────────────────────────────────┐ │
│  │  温湿度监测点（品牌A + 品牌B + 品牌C混合）                   │ │
│  │  A1: 21.2°C/51.0% ████████████░░  A2: 21.5°C/50.5% ████████│ │
│  │  A3: 21.0°C/51.2% ████████████░░  B1: 21.3°C/50.8% ████████│ │
│  │  B2: 21.6°C/49.8% ████████████░░  B3: 21.4°C/50.2% ████████│ │
│  │  C1: 21.1°C/51.5% ████████████░░  C2: 21.7°C/49.2% ████████│ │
│  │  ...（共26个监测点，统一显示，不区分品牌）                    │ │
│  └─────────────────────────────────────────────────────────────┘ │
│                                                                   │
│  通信状态：网关1[正常] 网关2[正常] 网关3[正常] 网关4[正常]       │
│  协议统计：Modbus TCP×20 | Modbus RTU(标准)×8 | Modbus RTU(非标)×3│
└─────────────────────────────────────────────────────────────────┘

#!/usr/bin/env python3
"""
边缘网关 - 多协议驱动管理器
"""
import threading
import queue
import time
from typing import Dict, Any, Callable

class ProtocolDriver:
    """协议驱动基类"""
    def read_registers(self, address: int, count: int) -> list:
        raise NotImplementedError

    def write_register(self, address: int, value: int) -> bool:
        raise NotImplementedError

class ModbusTCPDriver(ProtocolDriver):
    """Modbus TCP驱动"""
    def __init__(self, ip: str, port: int = 502, slave_id: int = 1):
        self.ip = ip
        self.port = port
        self.slave_id = slave_id
        self.socket = None
        self.lock = threading.Lock()
        self._connect()

    def _connect(self):
        import socket
        self.socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
        self.socket.settimeout(3.0)
        self.socket.connect((self.ip, self.port))

    def read_registers(self, address: int, count: int) -> list:
        with self.lock:
            # 构造Modbus TCP请求
            transaction_id = int(time.time() * 1000) % 65535
            adu = struct.pack(">HHHBBHH",
                              transaction_id, 0, 6,
                              self.slave_id, 0x03,
                              address, count)
            self.socket.send(adu)
            response = self.socket.recv(256)
            # 解析响应
            byte_count = response[8]
            data = response[9:9+byte_count]
            return [struct.unpack(">H", data[i:i+2])[0] for i in range(0, len(data), 2)]

    def write_register(self, address: int, value: int) -> bool:
        with self.lock:
            transaction_id = int(time.time() * 1000) % 65535
            adu = struct.pack(">HHHBBHH",
                              transaction_id, 0, 6,
                              self.slave_id, 0x06,
                              address, value)
            self.socket.send(adu)
            response = self.socket.recv(12)
            return len(response) >= 12

class ModbusRTUDriver(ProtocolDriver):
    """Modbus RTU驱动（支持标准与非标）"""
    def __init__(self, port: str, baudrate: int, bytesize: int = 8,
                 parity: str = 'N', stopbits: int = 1, slave_id: int = 1,
                 custom_handler: Callable = None):
        self.slave_id = slave_id
        self.custom_handler = custom_handler
        import serial
        self.ser = serial.Serial(port, baudrate, bytesize, parity, stopbits, timeout=2.0)
        self.lock = threading.Lock()

    def read_registers(self, address: int, count: int) -> list:
        with self.lock:
            if self.custom_handler:
                return self.custom_handler.read_registers(self, address, count)

            # 标准Modbus RTU读取
            frame = struct.pack('>BBHH', self.slave_id, 0x03, address, count)
            frame += self._crc16(frame)
            self.ser.write(frame)
            response = self.ser.read(5 + count * 2)
            if len(response) < 5 + count * 2:
                raise TimeoutError("Modbus RTU read timeout")
            byte_count = response[2]
            data = response[3:3+byte_count]
            return [struct.unpack(">H", data[i:i+2])[0] for i in range(0, len(data), 2)]

    def write_register(self, address: int, value: int) -> bool:
        with self.lock:
            if self.custom_handler:
                return self.custom_handler.write_register(self, address, value)

            # 标准写单寄存器
            frame = struct.pack('>BBHH', self.slave_id, 0x06, address, value)
            frame += self._crc16(frame)
            self.ser.write(frame)
            response = self.ser.read(8)
            return len(response) >= 8

    @staticmethod
    def _crc16(data: bytes) -> bytes:
        crc = 0xFFFF
        for b in data:
            crc ^= b
            for _ in range(8):
                if crc & 0x0001:
                    crc = (crc >> 1) ^ 0xA001
                else:
                    crc >>= 1
        return struct.pack('<H', crc)

class DataStandardizer:
    """数据标准化引擎"""

    def __init__(self, mapping_table: dict):
        self.mapping = mapping_table
        self.cache = {}  # 虚拟地址 → 最近一次工程值
        self.drivers = {}  # device_name → ProtocolDriver实例
        self._init_drivers()

    def _init_drivers(self):
        """初始化协议驱动"""
        for vaddr, config in self.mapping.items():
            dev = config['device']
            if dev not in self.drivers:
                if config['protocol'] == 'modbus_tcp':
                    self.drivers[dev] = ModbusTCPDriver(
                        config['ip'], config.get('port', 502), config['slave_id'])
                elif config['protocol'] == 'modbus_rtu':
                    self.drivers[dev] = ModbusRTUDriver(
                        config['serial_port'], config['baudrate'],
                        config.get('bytesize', 8), config.get('parity', 'N'),
                        config.get('stopbits', 1), config['slave_id'])

    def read_engineering_value(self, virtual_addr: int) -> float:
        """读取虚拟寄存器对应的工程值"""
        config = self.mapping.get(virtual_addr)
        if not config:
            raise ValueError(f"Unknown virtual address: {virtual_addr}")

        driver = self.drivers[config['device']]
        raw = driver.read_registers(config['address'], 1)[0]

        # 工程换算
        eng_value = raw * config['scale'] + config['offset']
        self.cache[virtual_addr] = eng_value
        return eng_value

    def write_engineering_value(self, virtual_addr: int, eng_value: float) -> bool:
        """写入工程值（自动转换为原始寄存器值）"""
        config = self.mapping.get(virtual_addr)
        if not config or config.get('read_only', False):
            return False

        raw = int((eng_value - config['offset']) / config['scale'])
        driver = self.drivers[config['device']]
        return driver.write_register(config['address'], raw)

    def poll_all(self, interval: float = 5.0):
        """轮询所有虚拟寄存器"""
        while True:
            for vaddr in self.mapping:
                try:
                    value = self.read_engineering_value(vaddr)
                    # 发布到组态平台（通过Modbus TCP Server）
                    self._publish_to_scada(vaddr, value)
                except Exception as e:
                    logger.error(f"Poll {vaddr} failed: {e}")
            time.sleep(interval)

from socketserver import ThreadingMixIn, TCPServer, BaseRequestHandler
import struct

class ModbusTCPServer(ThreadingMixIn, TCPServer):
    allow_reuse_address = True

    def __init__(self, server_address, RequestHandlerClass, standardizer):
        self.standardizer = standardizer
        super().__init__(server_address, RequestHandlerClass)

class ModbusTCPRequestHandler(BaseRequestHandler):
    def handle(self):
        while True:
            try:
                data = self.request.recv(1024)
                if not data:
                    break

                # 解析Modbus TCP ADU
                transaction_id, protocol_id, length = struct.unpack('>HHH', data[:6])
                unit_id, function_code = data[6], data[7]

                if function_code == 0x03:  # 读保持寄存器
                    start_addr, reg_count = struct.unpack('>HH', data[8:12])
                    values = []
                    for i in range(reg_count):
                        vaddr = start_addr + i + 1  # 虚拟地址从1开始
                        eng_val = self.server.standardizer.cache.get(vaddr, 0)
                        # 转换为int16返回
                        values.append(int(eng_val * 100))  # ×100精度

                    # 构造响应
                    response = struct.pack('>HHHBBB',
                                          transaction_id, protocol_id,
                                          3 + reg_count * 2,
                                          unit_id, function_code,
                                          reg_count * 2)
                    for v in values:
                        response += struct.pack('>H', v & 0xFFFF)

                    self.request.send(response)

                elif function_code == 0x06:  # 写单寄存器
                    reg_addr, reg_value = struct.unpack('>HH', data[8:12])
                    vaddr = reg_addr + 1
                    eng_val = reg_value / 100.0  # 还原工程值
                    self.server.standardizer.write_engineering_value(vaddr, eng_val)

                    # 回写响应
                    self.request.send(data[:12])

            except Exception as e:
                logger.error(f"Request handler error: {e}")
                break

# 启动服务器
standardizer = DataStandardizer(mapping_table)
server = ModbusTCPServer(('0.0.0.0', 502), ModbusTCPRequestHandler, standardizer)

# 启动轮询线程
poll_thread = threading.Thread(target=standardizer.poll_all, args=(5.0,), daemon=True)
poll_thread.start()

# 启动TCP服务器
server.serve_forever()

┌─────────────────────────────────────────────────────────────────┐
│  兼容性测试矩阵                                                  │
├─────────────────────────────────────────────────────────────────┤
│  测试项              │ 方法                    │ 结果           │
├──────────────────────┼────────────────────────┼────────────────┤
│ 进口+国产同时运行    │ 同时下发控制指令        │ ✅ 正常        │
│ 品牌A+B+C混合轮询   │ 连续72小时轮询          │ ✅ 无丢包      │
│ 字节序自动识别       │ 切换byte_order配置      │ ✅ 值正确      │
│ 非标协议写操作       │ 写冷水阀开度0→100%     │ ✅ 响应正确    │
│ 通信中断恢复         │ 拔插RS485线            │ ✅ 自动重连    │
│ 组态平台热切换       │ 切换主备网关            │ ✅ <3s         │
│ 高并发读取           │ 10个客户端同时读        │ ✅ 无阻塞      │
└──────────────────────┴────────────────────────┴────────────────┘
