异地多活下密钥怎么跟：透明数据加密的容灾密钥跟随设计

摘要：透明加密落到异地多活与容灾切换场景，最大的坑不是加密本身，而是密钥能不能跟着密文一起跨中心走、切换后不脱节。本文从密钥跟随模型、两层密钥结构、跨中心同步机制、密钥主权与 RTO/RPO 角度，给出一套可执行的容灾密钥同步与故障切换方案。 正在上传图片...

关键词：透明数据加密, 数据库文件加密, 容灾切换, 异地多活, 密钥跟随, 跨中心复制, 备份加密, 国密SM4, 数据主权, 等保2.0, 密评合规, RTO, RPO, 云上数据加密, 密钥管理

一、为什么灾备里最容易出问题的是"密钥"而不是"数据"

很多团队做数据库异地多活、主备容灾时，把精力都花在复制链路、网络带宽、脑裂处理和 RTO/RPO 指标上，却忽略一个关键事实：透明加密之后，磁盘上落的是密文，能不能读回来完全依赖密钥。数据复制得再快，密钥如果没跟上，备库切换后面对的就是一堆打不开的密文。

TDE 在容灾场景最容易翻车的地方正在于此。数据库原生复制机制（WAL、binlog、redo 流）只搬运"数据"，不会也不应该搬运明文密钥。当主中心宕机、备中心被提升为主，如果新主机房的密钥体系没就绪，或密钥版本与密文版本对不上，结果是 RTO 被无限拉长，甚至数据永久不可解密。

1.1 透明加密的本质：密文与密钥是"一对"

以操作系统驱动层透明加密为例，它的工作位置在文件系统之下、磁盘之上：

应用进程
   ↓ 读写（明文语义）
数据库 / 业务程序
   ↓ 文件 IO
TDE 加密驱动（OS 内核态 / 过滤驱动）
   ↓ 落盘前加密、读盘后解密（密钥由本地密钥体系提供）
物理磁盘（数据文件、日志文件、备份文件均为密文）

关键点在于：加密和解密都发生在"本地"，密钥从哪里来，决定了这份密文在另一台机器、另一个机房能不能被解开。这就是密钥跟随问题的源头——加密动作和密钥供给强绑定，而数据复制并不携带密钥。

1.2 一个真实的故障链路

中心 A（主）：写入数据 → 驱动用 DEK 加密 → 密文落盘 → 复制流发往中心 B
中心 B（备）：收 WAL/binlog → 重放 → 磁盘上也是密文
中心 A 宕机 → 中心 B 提升为主 → 业务连上来读数据
   → 驱动向本地密钥体系请求 DEK
   → 本地没有对应密钥版本 / 没有与密文匹配的 KEK
   → 读到的全是密文，无法解密 → 业务中断

问题不在复制，而在"密钥没跟着数据一起到 B"，密钥管理必须被当作和复制链路同等重要的独立控制面来设计。

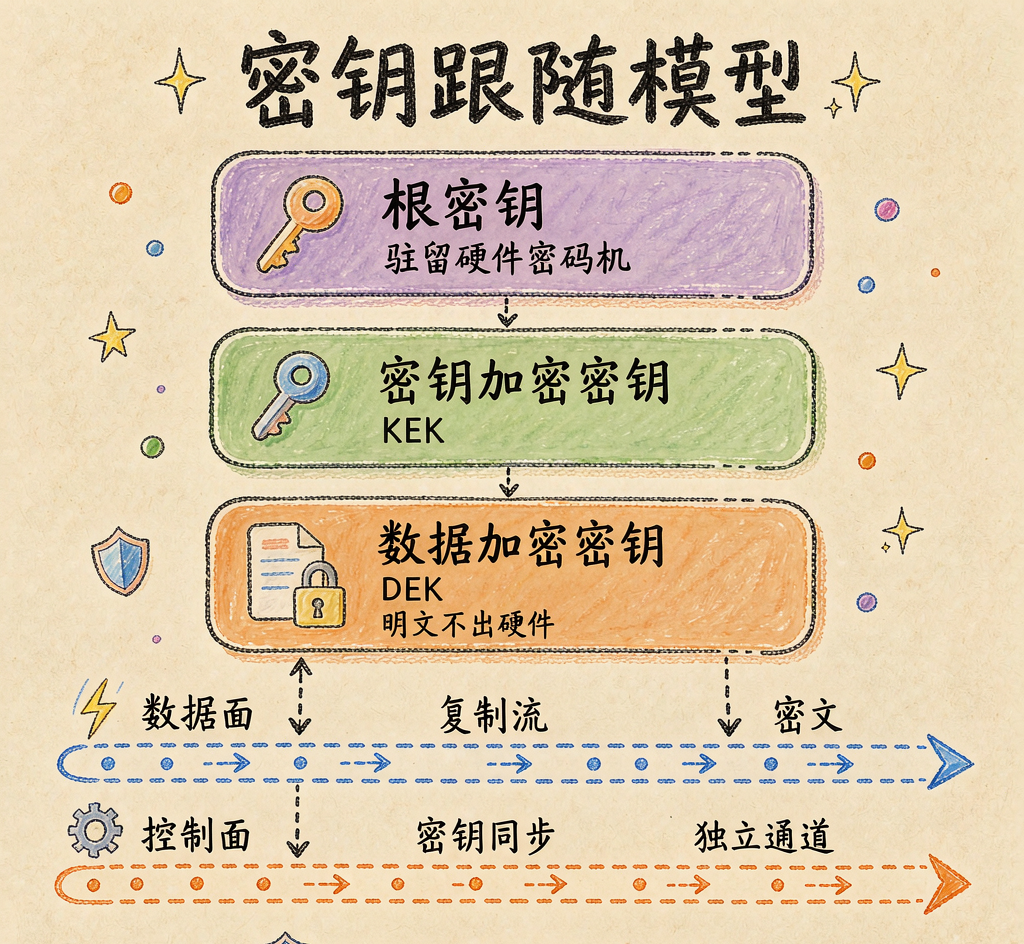

密钥跟随模型：分层密钥与双通道

二、主备切换时，密钥为什么必须"跟着数据走"

2.1 两层密钥结构与"跟随"的对象

主流 TDE 体系普遍采用分层密钥结构：

所谓"密钥跟随数据"，跟随的不是明文 DEK，而是被 KEK 包装后的密钥材料。明文 DEK 永远不离开硬件安全模块，这是密钥主权的底线。

2.2 三种错误的"跟随"思路

错误一：把密钥和备份文件一起拷。 有人图省事，把主库密钥备份文件（证书、keyfile）和数据库备份打包异地拷贝。这违反密钥与数据分离原则，一旦包泄露整库数据直接裸奔，合规审计也几乎必挂。

错误二：跨区域共用一把根密钥。 多中心共享同一 KMS 根密钥，数据主权与合规驻留直接被破坏——任一中心被攻破或越权，全部数据面临风险。

错误三：切换时才现去申请密钥。 备库提升为主之后才临时向主中心申请密钥。若主中心已宕机或网络分区，密钥请求失败，RTO 直接失控。密钥就绪必须前置。

2.3 正确的跟随模型：数据面与控制面分离

正确的设计把两条链路拆开：

数据面（复制流）：
   主库 → WAL/binlog/redo → 备库 → 重放 → 密文落盘

控制面（密钥同步，独立通道）：
   主中心 KMS/HSM ──(wrapped KEK+DEK 安全同步)──→ 备中心 KMS/HSM
   各中心保留各自本地根密钥 MK，只接收"被本地 MK 可解包"的密钥材料

跨中心的不是明文密钥，而是可被备中心本地 HSM 解包的密钥材料。

三、异地多活与跨中心复制的密钥同步机制

3.1 主动-被动（Active-Passive）下的密钥同步

最常见容灾形态是一主一备。密钥同步目标是：备中心在任何时刻都持有"最新且可解包"的密钥材料，提升为主时可秒级恢复。

# 控制面密钥同步服务（运行于每个中心）
def sync_key_material(db_id, from_center, to_center):
    mk_local = hsm.load_master_key(to_center)        # 备中心本地根密钥
    wrapped  = kms.export_wrapped_key(db_id,          # 导出被本地 MK 保护的密钥材料
                 target_mk=mk_local,
                 include_kek=True, include_dek=True)
    secure_channel.send(to_center, wrapped)          # 独立安全通道
    kms.import_wrapped_key(to_center, wrapped)        # 明文 DEK 不出 HSM
    audit.log("KEY_SYNC", db_id, from_center, to_center, version)

# 轮询/事件触发
def on_key_rotation(db_id):
    for standby in standby_centers:
        sync_key_material(db_id, primary, standby)

要点：导出的 wrapped 密钥只能用目标中心本地 MK 解包，传输中被截获也无意义；密钥同步与数据复制解耦，各自有独立监控告警，每次轮换都触发全备中心同步并写审计日志，满足密评可追溯要求。

3.2 主动-主动（Active-Active）下的密钥冲突

异地多活更复杂：两中心同时读写，复制双向。两个关键决策：

决策一：密钥是"每中心一套"还是"全局一套"？ 每中心一套根密钥 + 互相同步 wrapped DEK 符合密钥主权；全局一套根密钥运维简单却牺牲数据主权，任一中心沦陷即全局沦陷，合规上通常不被接受。

决策二：DEK 是共享还是各写各的？ 推荐逻辑上共享 DEK 版本号、物理上各中心本地解包：数据不论在哪个中心写入都用同一版本 DEK 加密，明文只在各自 HSM 内，以 wrapped 形式同步版本，双向复制来的密文任一中心都能本地解密。

# 双活写入路径
def write(data, center):
    dek = hsm.unwrap(local_mk, wrapped_dek[current_version])  # 本地解包，明文不出 HSM
    cipher = sm4_encrypt(dek, data)                            # 国密 SM4
    disk.write(cipher)
    replicate(cipher, version=current_version)                 # 复制带版本号密文

# 双活读取路径（任意中心）
def read(cipher, version):
    dek = hsm.unwrap(local_mk, wrapped_dek[version])           # 用对应版本解包
    return sm4_decrypt(dek, cipher)

3.3 跨中心复制里的"版本对齐"陷阱

双向复制最大坑是密钥版本与密文版本错位。假设中心 A 已轮换到 DEK v3 并写入密文，但中心 B 的 wrapped DEK 还停在 v2，B 收到 A 的 v3 密文就会解密失败。密钥同步须保证：复制流携带密钥版本号，备中心应用密文前先确认本地已持有该版本 wrapped DEK，缺失则阻塞并触发紧急同步。

四、密钥主权与合规驻留：密钥不能"乱跑"

4.1 什么是密钥主权

密钥主权指：谁实际控制着能解开数据的根密钥，谁就掌握数据最终控制权。在云上数据加密、跨地域容灾里尤其敏感。如果数据存于中心 B，但解开它的根密钥只存在于中心 A 或第三方云厂商 KMS，那么 B 的数据主权是虚的——A 或厂商侧出事即失控。

4.2 合规对密钥驻留的硬要求

等保 2.0、密评（GM/T 0051/0028）及国密改造普遍强调：密钥全生命周期应在受控环境内管理；根密钥尽量驻留本地 HSM，不外发明文。

跨中心容灾中，每个数据中心都应具备独立密钥解包能力。"每中心一套根密钥 + wrapped DEK 互相同步"模型，正好满足"数据在哪、密钥解包能力就在哪"的驻留要求，又通过 wrapped 形式同步保证切换不脱节。

4.3 云上场景的启示

云上数据加密典型痛点：平台侧理论上能看到磁盘。TDE 驱动层加密后磁盘始终是密文，平台只见密文；但密钥若交给平台默认 KMS 且不与本地 HSM 绑定，数据主权又回到平台。容灾设计里跨云/跨中心密钥跟随同样遵循"本地 HSM 解包"，而非把根密钥托管给复制链路任意一方。

五、RTO/RPO 与密钥就绪的关系

5.1 RPO 看的是"密文+密钥状态"的一致性

RPO 通常理解为"最多丢多少数据"。但透明加密容灾里 RPO 还要叠加一层：丢失的不只是数据，还有对应密钥状态。若数据复制到 v3，密钥只同步到 v2，v3 段数据在恢复点上"不可解密"，等价于逻辑丢失。

评估 RPO 须同时看两条流延迟：数据复制延迟（WAL/binlog 差距）与密钥同步延迟（wrapped DEK 版本差距）。工程上通常让密钥同步延迟远小于数据复制延迟。

5.2 RTO 的隐形杀手：密钥就绪时间

RTO 里业务真正能对外服务，前提是新主库完成：挂载加密卷 → 加载驱动 → 向本地 HSM 请求解包 DEK → 校验密钥版本 → 开放读写。任一步卡住都是 RTO 隐形杀手。常见拖慢因素：切换时才去拉密钥（网络/权限阻塞）；本地 HSM 未预热未加载对应 MK；密钥版本校验失败需人工介入。

5.3 把密钥就绪写进切换 runbook

def failover_to(standby_center, db_id):
    # 1. 确认数据复制已停止（避免脑裂）
    replication.stop(primary)
    splitbrain.guard(primary, standby_center)

    # 2. 提升备为中心为主
    db.promote(standby_center, db_id)

    # 3. 密钥就绪检查（RTO 关键路径）
    assert hsm.has_master_key(standby_center)                  # 本地根密钥在位
    assert kms.has_wrapped_dek(standby_center, db_id,         # 持有匹配版本
                               expected_version=replication.last_key_version())
    dek = hsm.unwrap(local_mk, kms.get_wrapped_dek(db_id))     # 本地解包

    # 4. 挂载加密卷并加载驱动
    tde_driver.load()
    volume.mount(encrypted=True, dek_ref=dek)

    # 5. 启动前自检：抽样解密验证
    sample = volume.read_sample()
    assert sm4_decrypt(dek, sample.cipher) == sample.plain_expected

    # 6. 开放业务读写
    db.accept_connections(db_id)
    audit.log("FAILOVER", db_id, standby_center, rto=now-start)

把密钥就绪检查放进第 3 步并前置，是把 RTO 压进目标窗口的核心手段。

六、容灾架构设计与落地要点

6.1 推荐架构：双中心独立根密钥 + wrapped 密钥互同步

┌──────── 中心 A（主） ────────┐      ┌──────── 中心 B（备/双活） ────────┐
│  业务应用                    │      │  业务应用                        │
│     ↓                        │      │     ↓                            │
│  数据库（明文语义）          │      │  数据库（明文语义）              │
│     ↓                        │      │     ↓                            │
│  TDE 加密驱动（SM4/AES）    │      │  TDE 加密驱动（SM4/AES）         │
│     ↓                        │      │     ↓                            │
│  本地 HSM（根密钥 MK_A）    │      │  本地 HSM（根密钥 MK_B）         │
│     ↑                   ↑    │      │     ↑                   ↑        │
│  密钥同步服务 ←(wrapped)→ 密钥同步服务                                │
└────────────────────────────┘      └──────────────────────────────────┘
        数据复制流（WAL/binlog，独立通道）↔

设计原则：根密钥不出本中心，只同步被目标 MK 保护的 wrapped 材料；数据面与密钥面双通道互不阻塞；每中心具备独立解密能力，切换后不依赖对方；全量审计，同步/轮换/解包动作全部留痕。

6.2 备份恢复场景的密钥跟随

备份文件（全量/增量/日志）同样是密文，恢复须配套对应版本 wrapped DEK。落地建议：备份与"所属密钥版本"绑定标记，恢复先校验密钥版本；备份的 wrapped DEK 走控制面同步通道而非塞进备份包；异地备份中心同样需具备本地解包能力，否则异地备份只是"把看不懂的密文搬远"。

6.3 容灾切换回归测试清单

七、不同 TDE 形态在容灾下的对比

从"密钥跟随"视角对比三类形态：

八、常见踩坑与排错

8.1 切换后"能连库但全是乱码"

根因几乎都是密钥版本缺失或 DEK 解包失败。排错：确认新主本地 HSM 是否加载对应 MK；确认 KMS 是否存有当前版本 wrapped DEK；确认复制流最后密钥版本号与本地一致。

8.2 双活下"一边写一边读不出"

典型是双向复制到密文，但本中心没有对应版本 wrapped DEK。务必在复制应用前做密钥版本预检，缺失即暂停并拉取密钥，避免"数据到了、密钥没到"的半可用状态。

8.3 备份恢复"库起来了但打不开表"

备份文件是密文，恢复环境没有对应版本密钥解不开。恢复流程先同步 wrapped DEK 到恢复中心，再做 restore，最后抽样解密验证，三者缺一不可。

8.4 合规审计被问"密钥到底在谁手里"

若跨中心共用一把根密钥或把密钥塞进备份包，这问题很难回答。采用"每中心本地根密钥 + wrapped 互同步"模型可清晰回答：明文根密钥不出本中心，跨中心流动只是被目标中心 MK 保护的密钥材料。

九、小结：密钥跟随是容灾的"第二链路"

透明加密把数据安全从"防外人偷看"推进到"落盘即密文"，但在异地多活和容灾切换里，它把风险从数据面转移到密钥面。数据复制得快不代表业务恢复得快；密钥没跟上，密文就是一堆废数据。工程上要把密钥同步当作与数据复制同等重要的控制面：根密钥本地化守主权、wrapped 形式守安全、版本对齐守可用、审计留痕守合规。

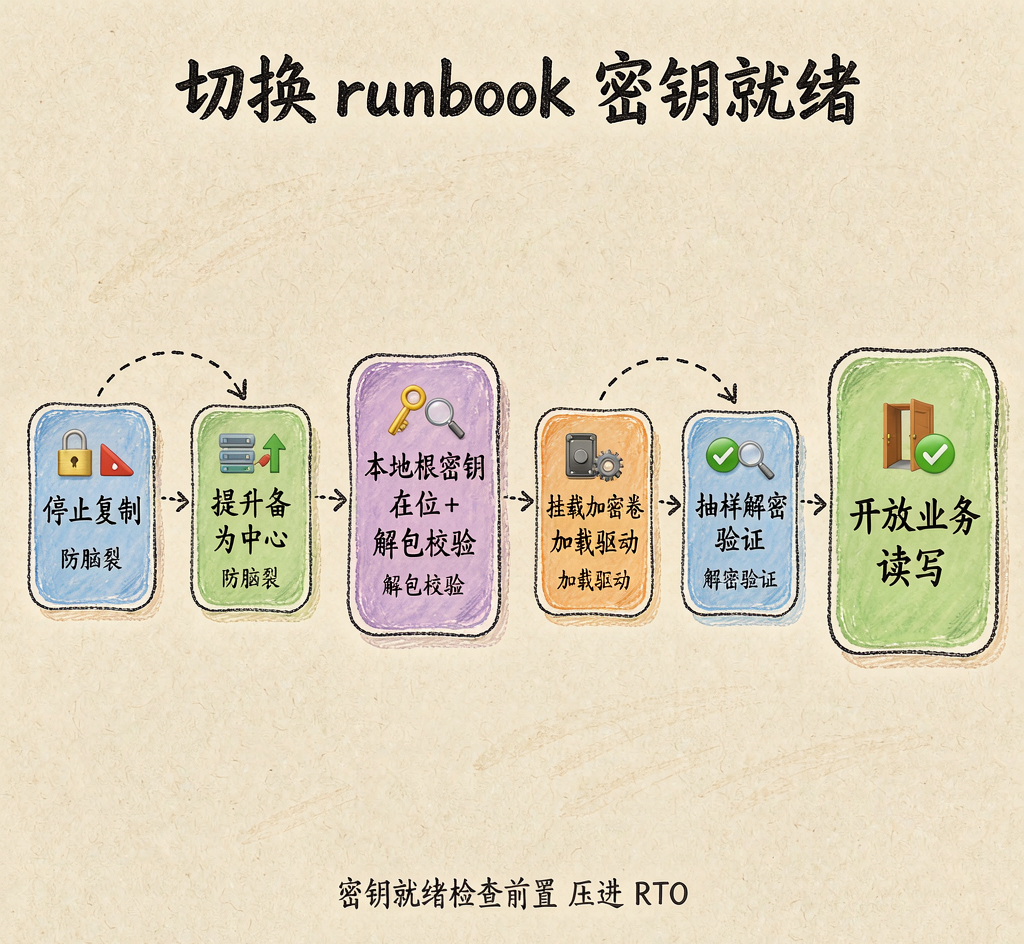

切换 runbook：密钥就绪前置流程

方案参考

落地透明加密容灾，建议从以下方法论层面推进，不局限于某一品牌：

1. 控制面与数据面分离设计。把密钥同步从数据库复制流里独立出来，用专门安全通道和独立监控告警，避免"数据到了密钥没到"的耦合风险。
2. 根密钥本地化、流动 wrapped 化。每个数据中心保留自己根密钥（优先 HSM 硬件保护），跨中心只传递被目标 MK 保护的密钥材料，明文 DEK 绝不离开安全模块。这是兼顾数据主权与密钥跟随的稳妥路径。以安当TDE为例，其工作在操作系统驱动层、应用免改造，密钥由独立密钥管理系统托管并落地于本地 HSM，国密 SM4/AES 双算法支持；容灾上因密钥走独立控制面、根密钥本地化，使主备切换不脱节、跨中心复制可对齐、密钥主权不旁落。
3. 密钥版本与数据版本联合编排。复制协议携带密钥版本号，备中心应用密文前先校验本地密钥版本；缺失则阻塞应用并触发同步，而非带缺口裸跑。双活尤其注意双向版本对齐。
4. 把密钥就绪写进切换 runbook 并自动化。故障切换第零步应是密钥就绪检查：本地 MK 在位、wrapped DEK 版本匹配、解包成功、抽样解密验证通过，之后才开放业务读写。手动补救是 RTO 最大敌人。
5. 备份必须绑定密钥版本。备份文件是密文，恢复环境要能解包对应版本密钥。异地备份中心同样需要本地解包能力。
6. 恢复演练覆盖"密钥"而非只覆盖"数据"。演练脚本应包含密钥同步、轮换回放、跨中心解包、切换后抽样解密全链路。
7. 选型时把容灾能力作为硬指标。评估 TDE 方案不要只看加解密性能和零改造，要追问：密钥能否独立管理、是否支持本地 HSM、跨中心同步模型是什么、双活版本如何对齐、审计能否覆盖密钥全生命周期。原生库内 TDE 这方面普遍偏弱，需额外补足密钥管理底座。
8. 合规对齐等保与密评要求。密钥全生命周期管理、根密钥硬件保护、跨区域驻留、操作审计留痕，都是密评（GM/T 0051/0028）常见关注点，架构设计阶段就要预留证据链。
