同一张图片填充两个区域：cover 裁切计算与共享图源的边界

在 XERP 的定制商品图稿场景里，一张订单照片可能被多个图片位置使用。矩形、长条或轮廓区域取相同素材，却不能直接共用裁切参数。这篇文章只讨论一个可复现的小问题：同图源、不同矩形区域，如何分别计算居中的 cover 布局？

我是 XERP 项目方。下面是独立演示算法和几何示意图，不是生产代码摘录，不涉及实际买家照片，也不声称这段示例涵盖设计器的全部能力。

技术示意1

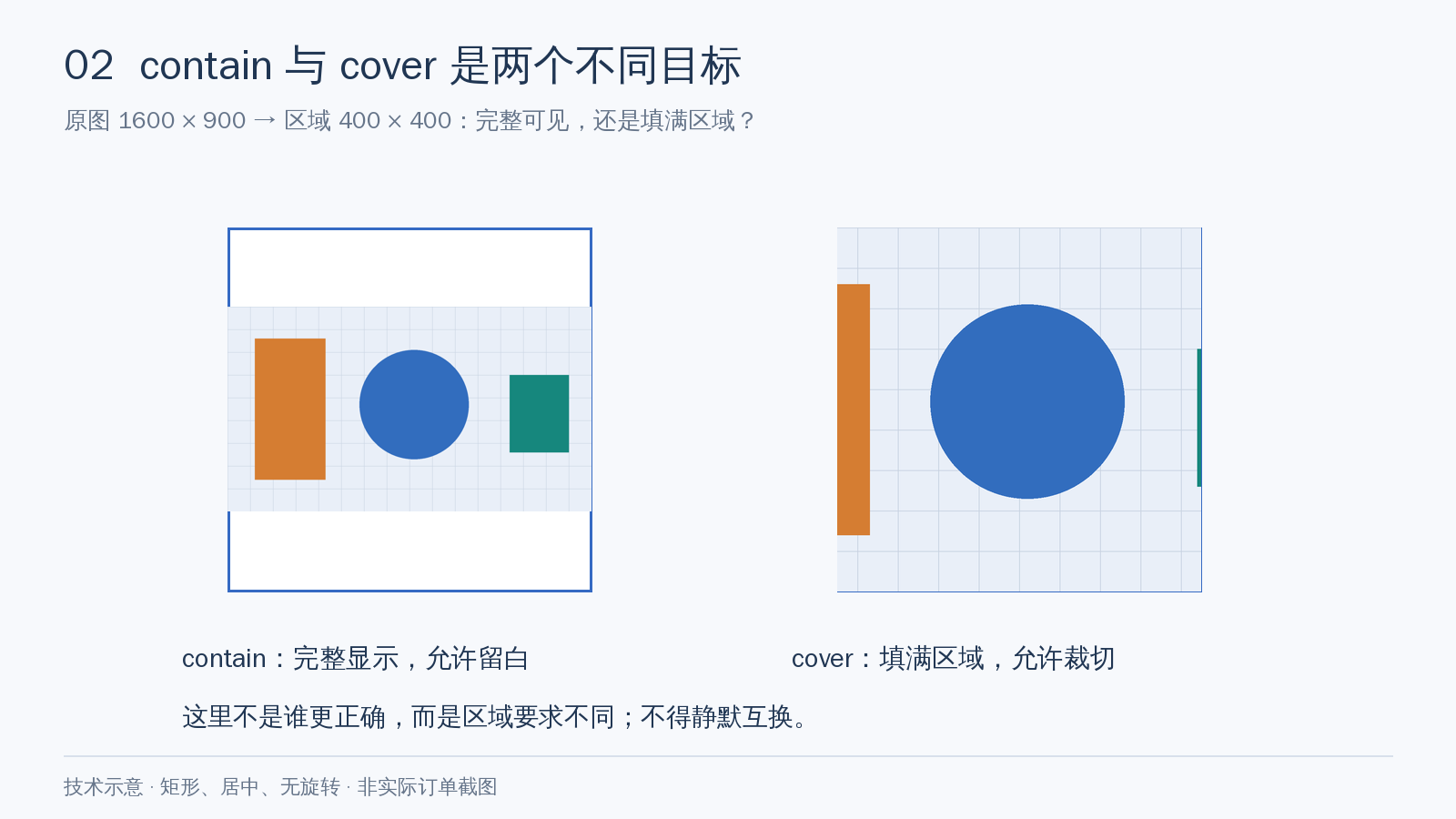

1. 先区分完整展示与填满区域

contain 希望完整显示图片，允许区域留白；cover 希望区域被填满，允许裁掉部分图片。它们不能静默互换。

设原图宽高为 sw, sh，目标区域为 tw, th。居中、无旋转、矩形区域的 cover 缩放比例为：

s = max(tw / sw, th / sh)

取最大比值后，缩放图片的宽和高都不会小于区域。剩余部分在左右或上下裁掉。这里不做主体识别，选择居中只是一个确定的几何约定。

技术示意2

2. 用原图坐标描述可见范围

把目标区域反算回原图坐标，得到源裁切宽高：

cropW = tw / s
cropH = th / s
sx = (sw - cropW) / 2
sy = (sh - cropH) / 2

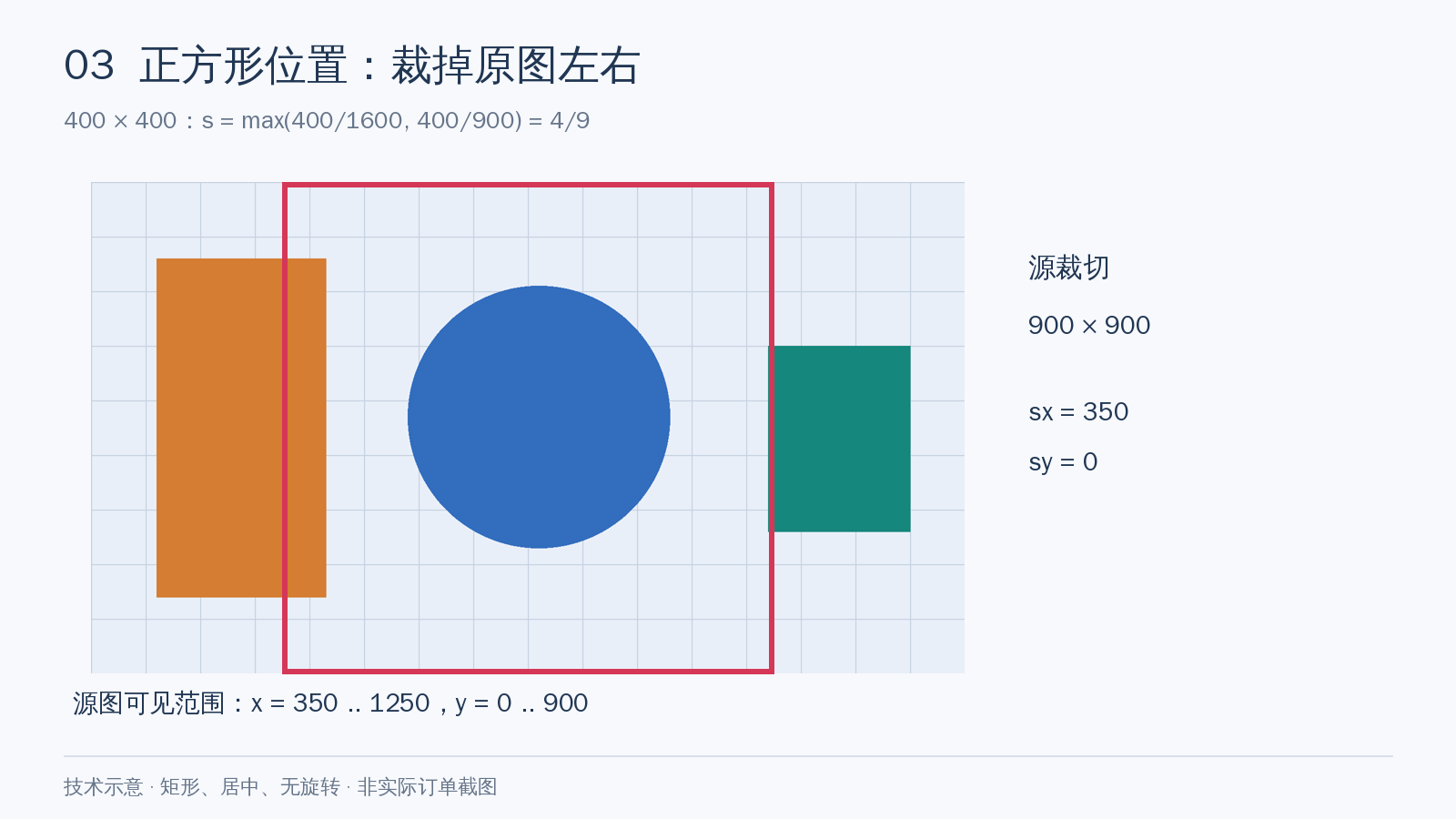

原图是 1600 × 900，位置 A 是 400 × 400：

• 缩放比例是 4/9；
• 源裁切区域是 900 × 900；
• sx = 350, sy = 0，左右各裁掉 350 个源图像素。

技术示意3

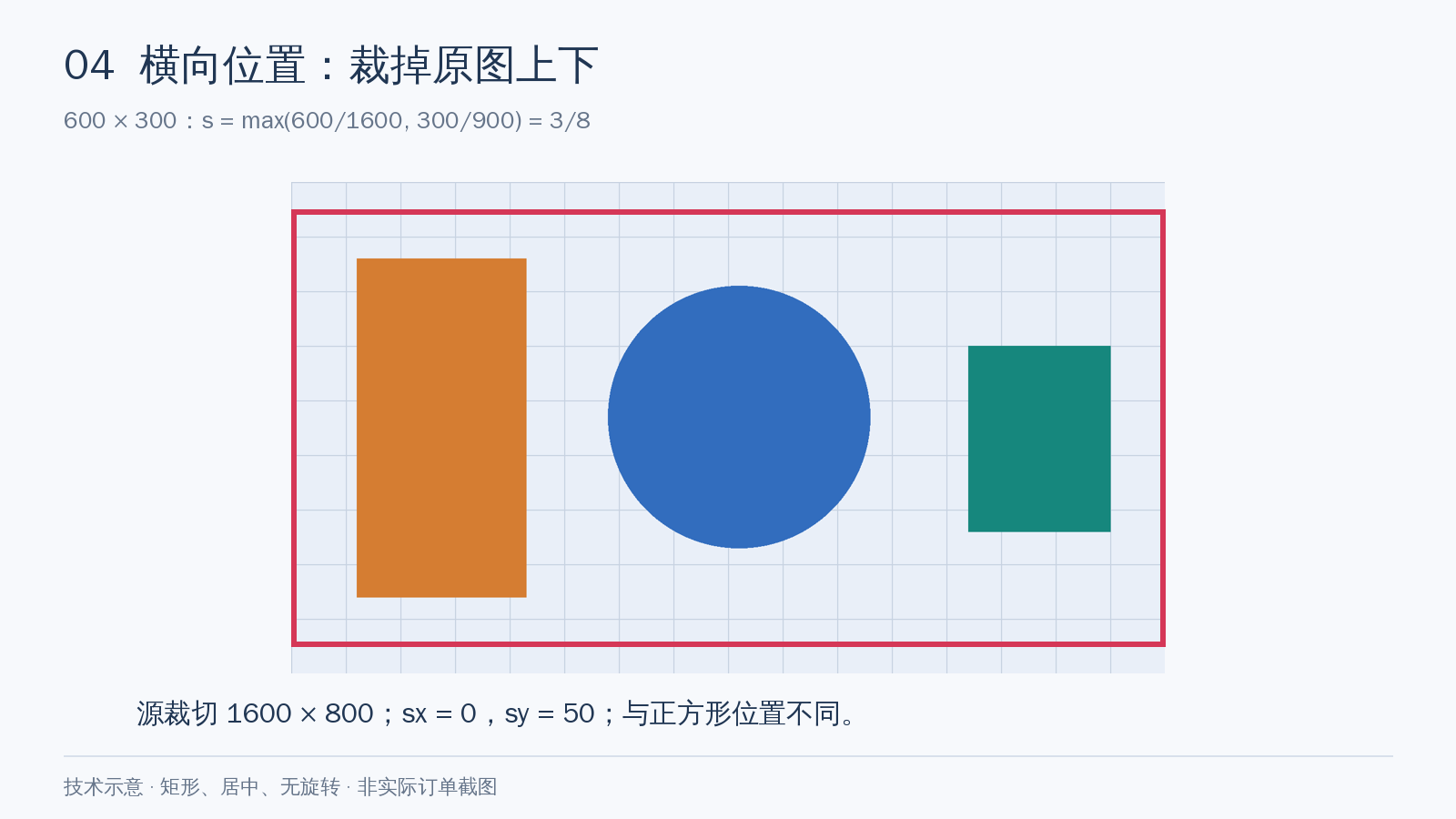

位置 B 是 600 × 300，同样的原图：

• 缩放比例是 3/8；
• 源裁切区域是 1600 × 800；
• sx = 0, sy = 50，上下各裁掉 50 个源图像素。

这两份参数显然不同。共用的是图像内容，不是位置 A 的缩放或裁切值。

技术示意4

3. 一个可直接运行的 Python 示例

只使用标准库。返回值同时包含源裁切区与目标坐标偏移，调用端按自己的渲染 API 选用。

from math import isfinite


def cover_rect(sw, sh, tw, th):
    values = (sw, sh, tw, th)
    if any(isinstance(x, bool) or not isinstance(x, (int, float))
           or not isfinite(x) or x <= 0 for x in values):
        raise ValueError('dimensions must be finite positive numbers')
    scale = max(tw / sw, th / sh)
    cw, ch = tw / scale, th / scale
    sx, sy = (sw - cw) / 2, (sh - ch) / 2
    return dict(scale=scale, dx=-sx * scale, dy=-sy * scale,
                sx=sx, sy=sy, sw=cw, sh=ch)


for target in [(400, 400), (600, 300)]:
    print(target, cover_rect(1600, 900, *target))

dx/dy 是把缩放后的图片放到目标区域时的偏移。另一种画法是使用源裁切四元组 sx, sy, sw, sh，将该源区域绘制到目标矩形。两种表达来自同一几何关系，不要在不同坐标系间重复乘缩放比例。

例如 Canvas 2D 可以用它的九参数 drawImage 形式绘制源裁切区，再由目标路径约束可见区域。若使用旋转、非矩形路径或编辑器中间变换，需要另行处理坐标与裁切关系，不能把本示例直接当完整设计器实现。

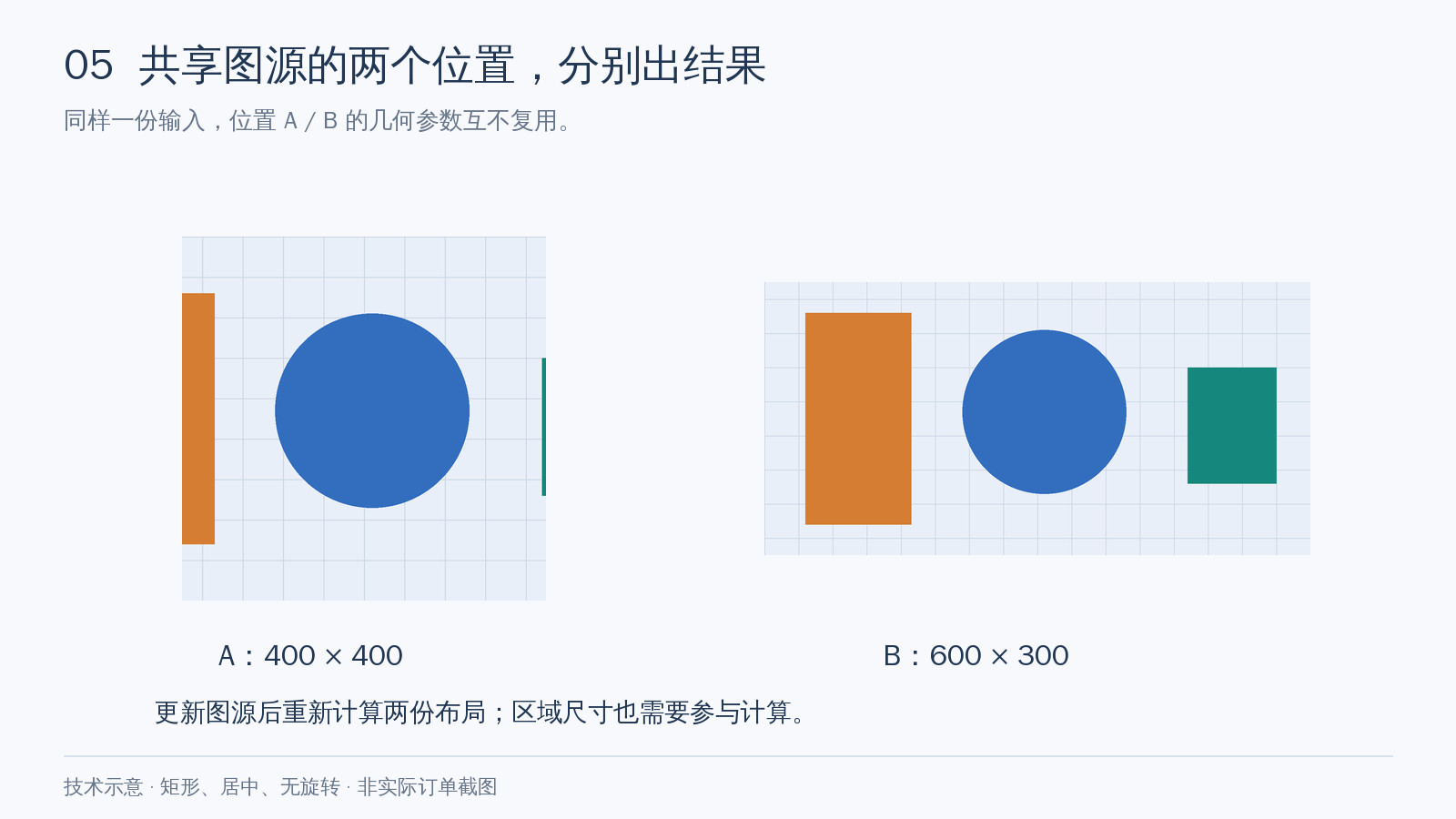

4. 数据共享到哪里为止？

可以让两个位置引用一个素材标识，并分别保留目标区域。换图后用新图尺寸重新计算各位置，不把某个位置的 scale/crop 写回共享素材。

如果裁切结果被缓存，源图变化、源图尺寸变化、目标区域尺寸变化，都要让对应布局重新计算。这里没有建议额外建任务状态机，只是明确结果依赖哪些输入。

技术示意5

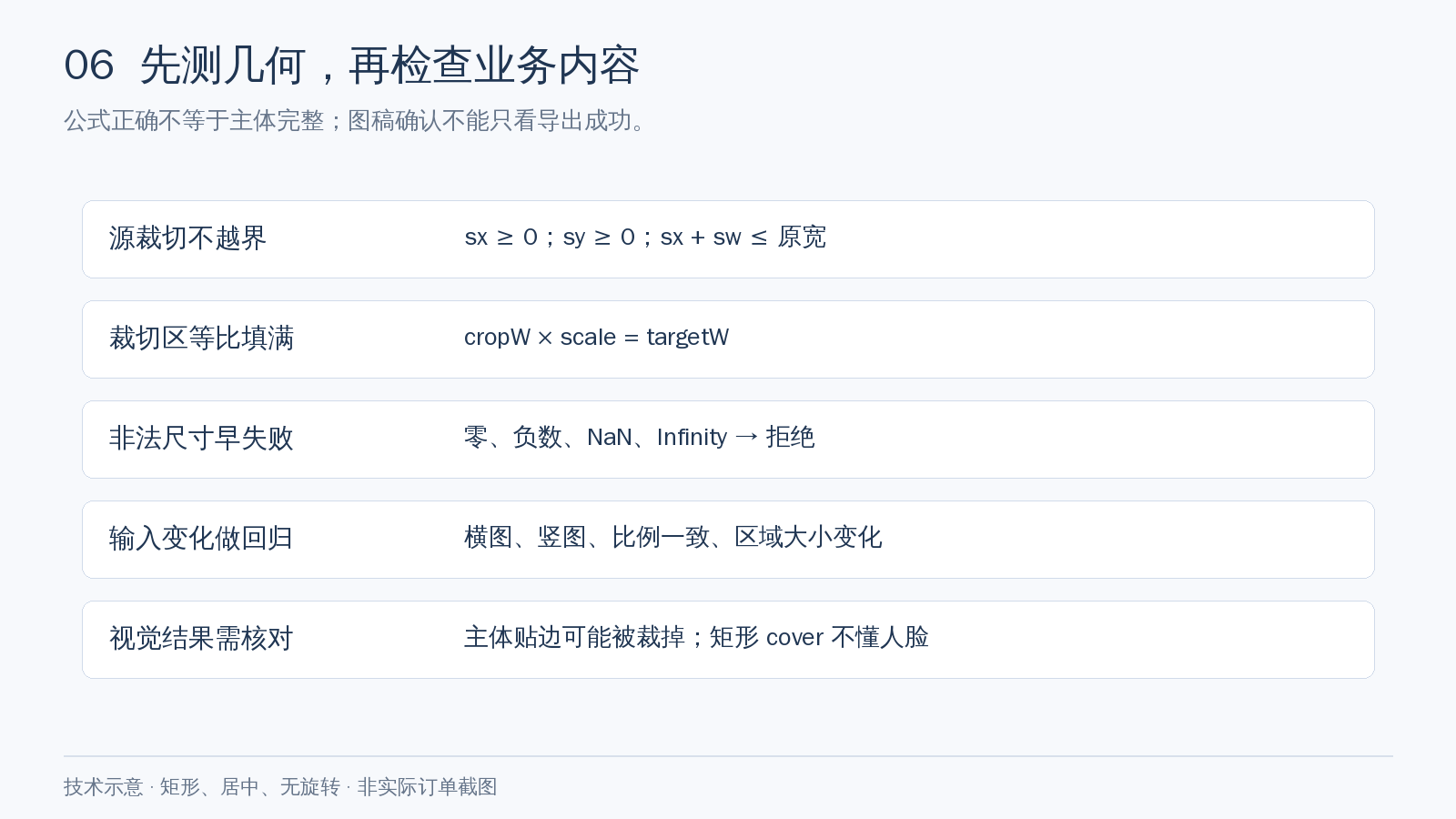

5. 如何验证，而不是只看一张演示图

我实际运行了独立示例的六组几何检查：横图进方形、横图进长条、竖图进方形、方形进长条、相同比例以及等比放大。还检查了五类非法输入：零、负数、NaN、Infinity 和布尔值。

检查的性质包括：

r = cover_rect(sw, sh, tw, th)
assert r['sx'] >= -1e-9 and r['sy'] >= -1e-9
assert r['sx'] + r['sw'] <= sw + 1e-9
assert r['sy'] + r['sh'] <= sh + 1e-9
assert abs(r['sw'] * r['scale'] - tw) < 1e-8
assert abs(r['sh'] * r['scale'] - th) < 1e-8

执行结果为 PASS: 6 geometry cases; 5 invalid-input cases。这证明上述演示通过了列出的检查，不是 XERP 全产品回归，也不是业务成功率。

技术示意6

6. 几何正确，主体仍可能被裁掉

cover 不知道照片中哪个人物重要。示意图里用几何形状代替人像，也能看到左右裁切会丢掉边缘内容。所以公式通过测试后，仍要检查主体位置；多人合照、人物贴边、不同轮廓区域，需要业务侧提供明确规则或人工调整。

这也是订单图稿场景仍需要审图的原因：导出文件成功回答“有没有结果”，不回答“当前结果是否符合这一单的制作要求”。共享图源、独立布局、结果核对，是三个不同的问题。

本文的边界是有限正尺寸、居中、无旋转矩形 cover。没有实现人脸识别、自动取景、文字排版或生产交接，讨论这些能力时需要另外的证据与验证。欢迎交流你在编辑器或报表排版中遇到的坐标系问题。
