CST FAQ 025：基于Es、RLC求解器计算平板电容参数

本期文章将介绍使用Es、RLC求解器计算平板电容的电容矩阵。其中Es求解器可用于求解静电问题。RLC求解器可用于计算指定模型的等效电路参数，如部分电感、部分电阻和部分电容等。

1、使用Es求解器计算平板电容的电容矩阵

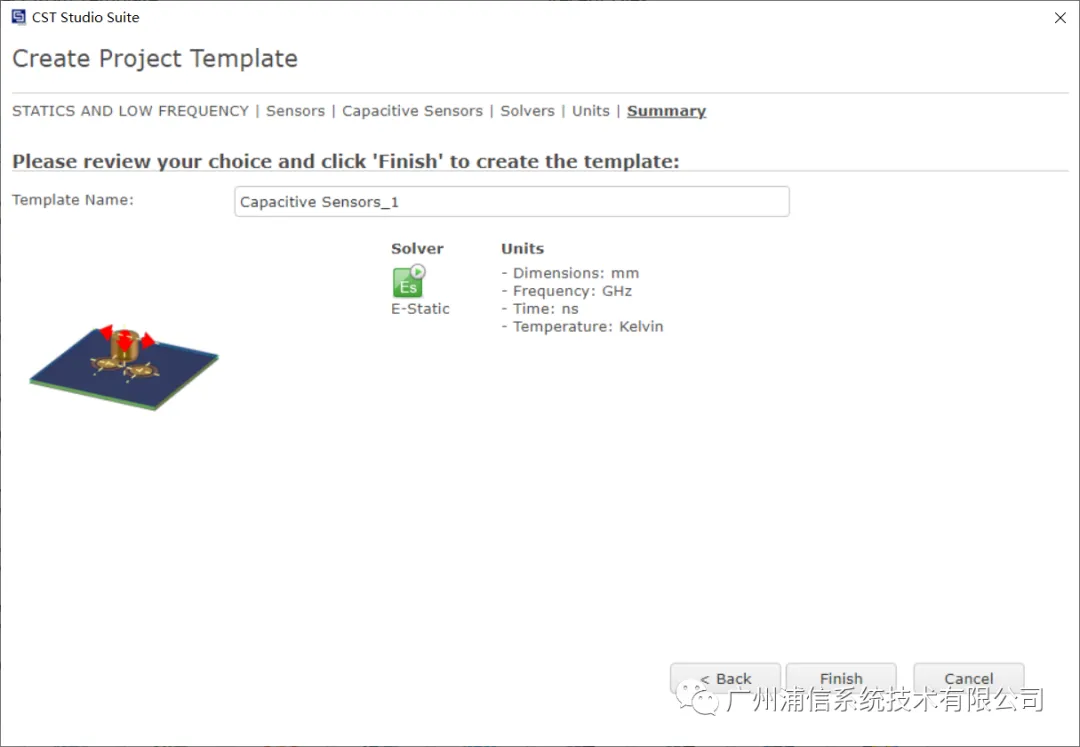

首先，我们需要创建一个Capacitive Sensors的工程模板，选择Es求解器，如下图：

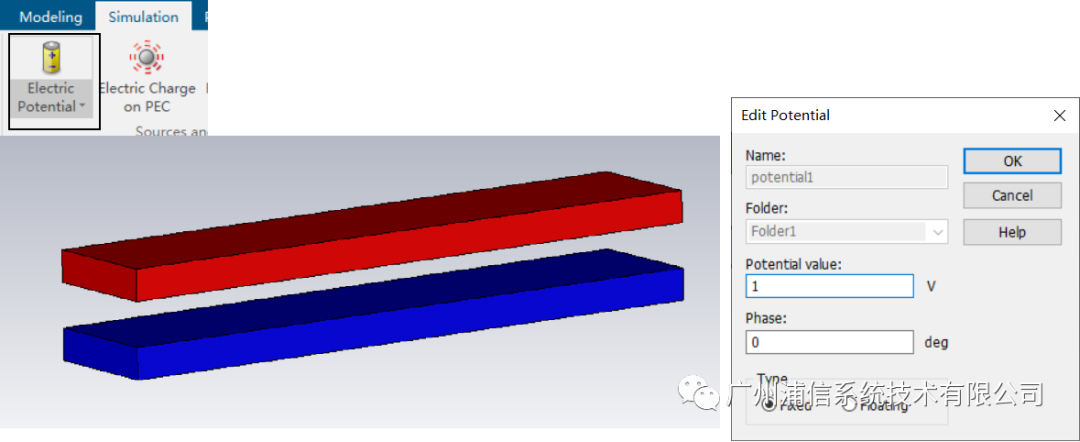

用PEC材料创建电容器结构，使用“Electric Potential”功能为电容器的两极定义电势，其中红色平面电势为1V，蓝色平面电势为0V。

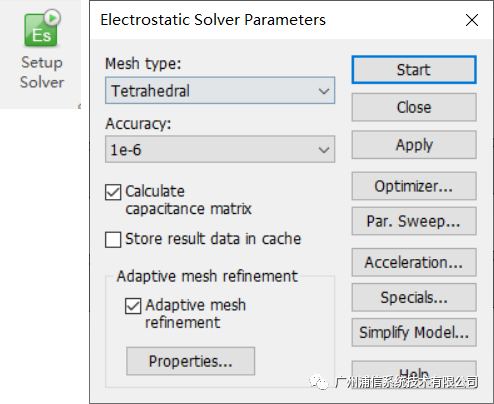

保持工程模板默认的边界条件和背景距离，打开Es求解器设置窗口，勾选上“Calculate capacitance matrix”复选框，直接运行仿真。

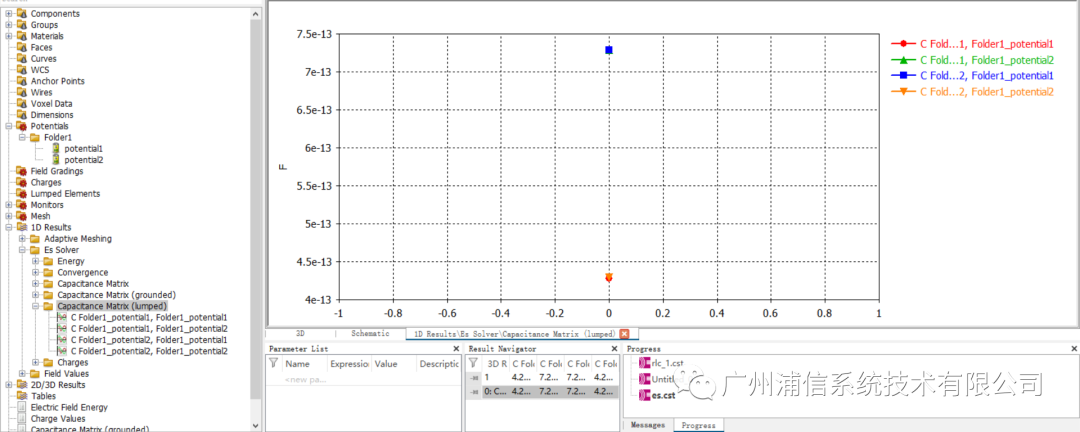

仿真完成后，可以在1D Results中查看电容矩阵结果。


2、使用RLC求解器计算平板电容的电容矩阵

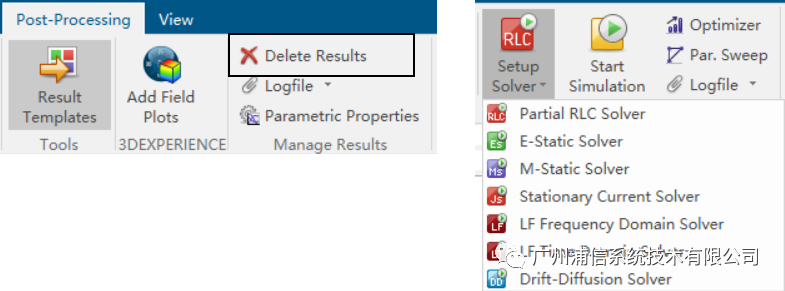

在后处理功能栏中删除Es求解器计算的结果，将求解器切换为RLC求解器。

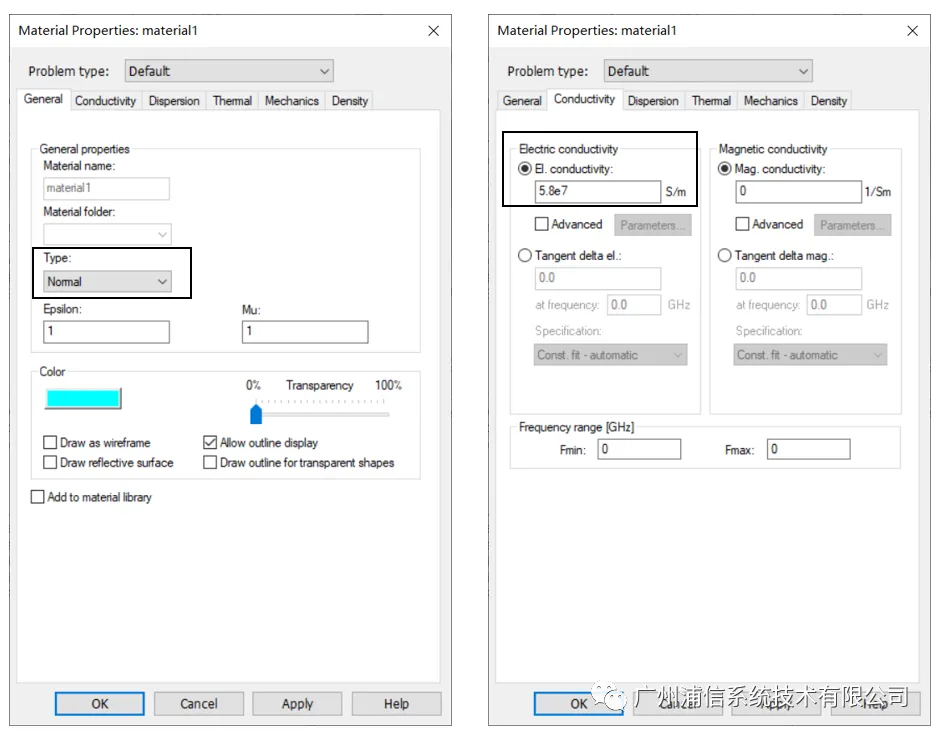

由于RLC Node需要添加在Normal类型的导体材料上，将PEC金属板的材料修改为新建的normal材料，如下图;

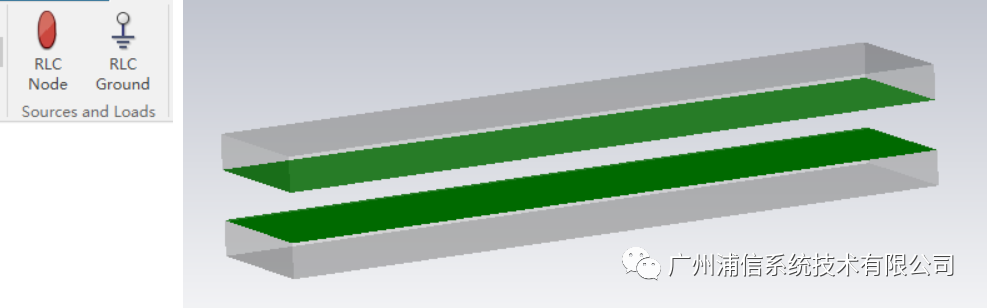

使用RLC Node 和RLC ground功能定义电容板的表面。

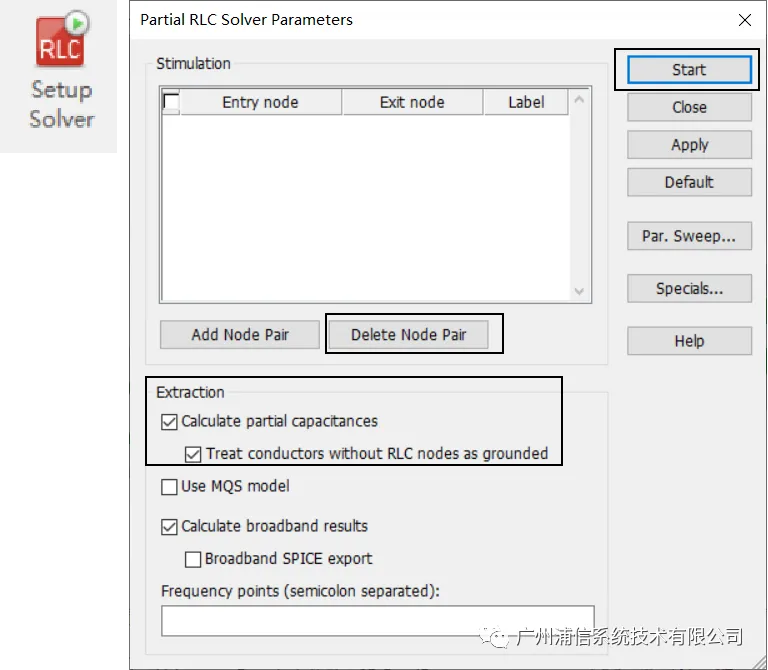

打开RLC求解器设置窗口，删除Node Pair,勾选“Calculate partial capacitances”复选框，运行仿真。

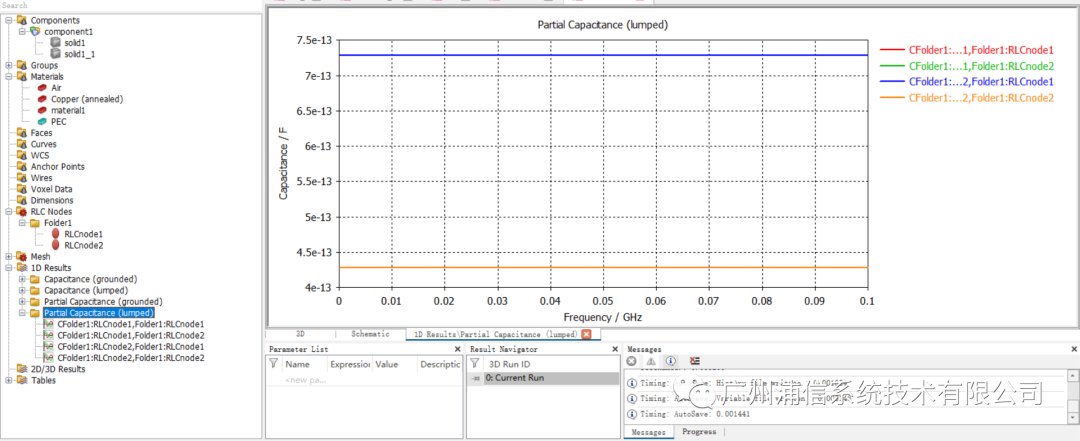

仿真完成后，可以在1D Results中查看电容矩阵宽频结果。
