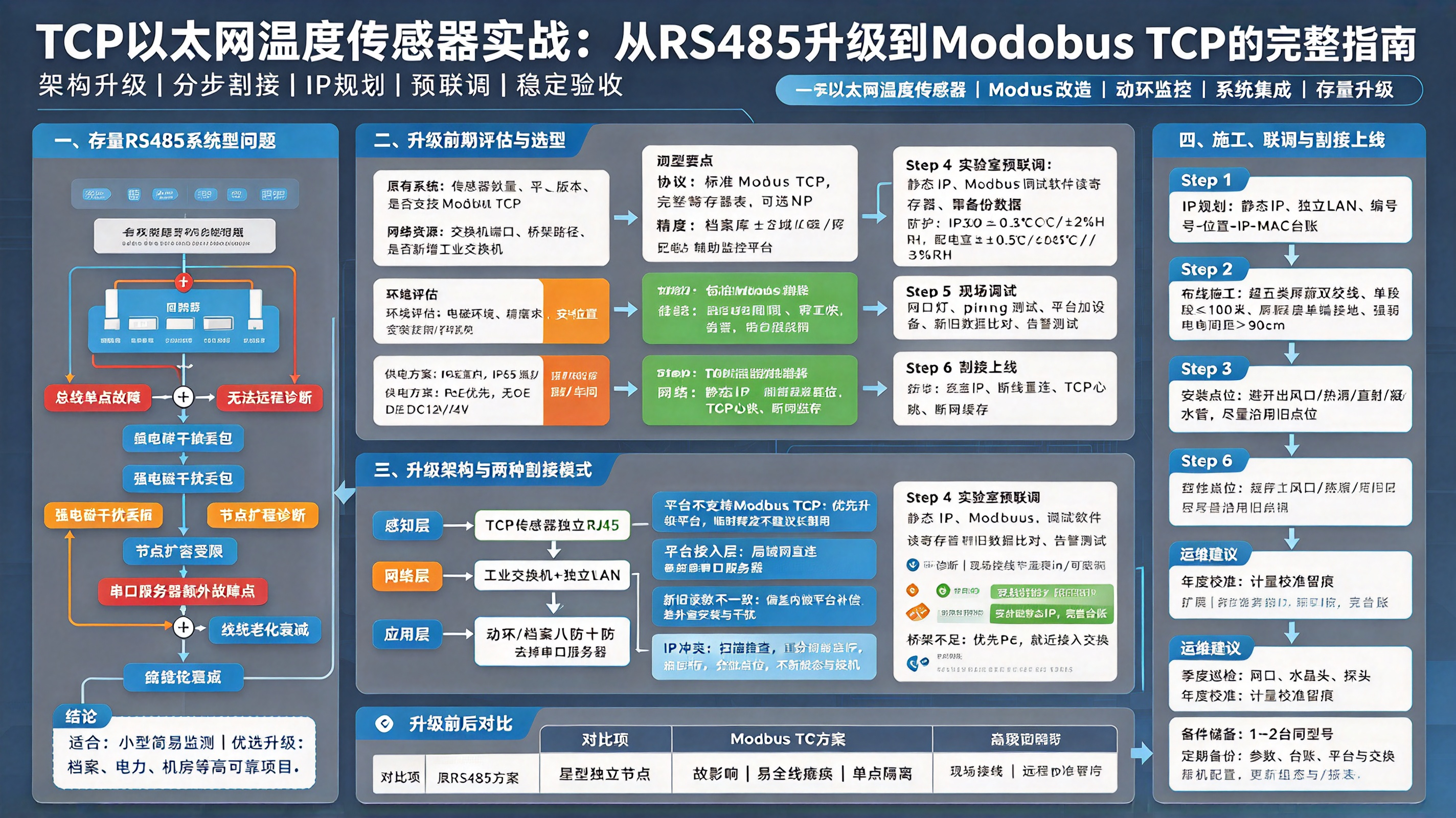

TCP以太网温湿度传感器实战：从RS485升级到Modbus TCP的完整指南

TCP以太网温湿度传感器实战：从RS485升级到Modbus TCP的完整指南

Modbus TCP·RS485改造升级·动环监控·系统集成 · 盛世宏博

前言

大量存量档案库房、变电站配电室、机房动环项目早年普遍采用RS485 Modbus-RTU温湿度监测方案。随着使用年限增长，很多项目陆续暴露出总线瘫痪、信号干扰、故障排查困难、运维成本高等一系列问题。越来越多集成商和甲方选择将原有RS485环境监测系统升级改造为Modbus TCP以太网温湿度传感器方案。

从RS485总线改造升级，并不是简单的更换传感器，涉及网络规划、点位迁移、平台对接、旧设备利旧、现场施工调试等一整套工程工作。本文结合大量改造项目实战经验，讲解从传统485系统升级至TCP以太网温湿度监测系统的全流程，包含方案评估、选型、网络部署、平台对接、割切换点、常见坑点，为系统集成工程师提供一份完整升级指南。

一、存量RS485系统典型问题，为什么要升级Modbus TCP

传统RS485手拉手总线+串口服务器架构，在新建小项目尚可勉强使用，但长期运行的存量工程，缺陷会逐步暴露：

1. 总线单点故障引发全点位失联 RS485属于一主多从总线拓扑，一条总线上多个传感器串联。任意传感器短路、损坏、接线故障，或者串口服务器死机，整条总线所有温湿度点位全部离线。在档案库房、变电站这类需要7×24小时不间断监测场景，一旦断联，无法满足环境数据留存、审计验收要求。故障排查需要分段拆线测试，耗时漫长。
2. 强电磁环境下数据不稳定 配电室、工业车间存在变压器、变频器、动力电缆，电磁干扰严重。RS485差分信号容易受干扰，出现温湿度数值跳变、间歇性丢包。偶发故障复现难度高，反复整改依然无法根除。
3. 故障无法远程诊断 RS485传感器没有独立网络地址，无法远程访问。出现数据异常，工程师必须携带调试工具到现场拆接线、读取寄存器，分布式多站点改造项目，售后人力成本极高。
4. 扩容受限，依赖串口服务器协议转换 一条RS485总线最多挂载32台从站设备，点位扩容需要新增总线和串口服务器。串口服务器属于额外协议转换设备，是整套系统的薄弱故障节点，很多项目故障根源并非传感器，而是串口服务器死机。
5. 老旧总线线缆老化 多年使用后的485线缆绝缘层老化，总线阻抗改变，进一步加剧信号衰减，更换总线线缆的施工成本，和升级以太网方案差距缩小。

当然，不是所有项目都必须升级。小型简易监测项目，点位少、电磁环境干净、系统使用年限短，RS485依然可以继续使用；需要长期稳定运行、有审计验收、无人值守、远程运维需求的档案、电力、机房项目，升级Modbus TCP是优选方案。

二、升级前期评估：现场勘测与方案选型

正式施工前，必须完成现场勘测，确定升级方案：全部更换传感器，还是部分点位改造，原有上位监控平台是否支持Modbus TCP。

2.1 现场勘测内容

1. 原有系统调研 原有传感器数量、安装点位；现有监控平台软件版本，是否原生支持Modbus TCP协议；原有服务器、网关是否需要升级。如果上位平台不支持Modbus TCP，有两种路径：升级平台软件，或者保留网关做协议转发（不推荐长期使用，会再次引入协议转换故障点）。
2. 网络资源勘测 现场局域网、交换机位置，是否有空余网口；评估是否具备部署工业交换机条件；改造项目优先评估是否可以复用原有弱电桥架，判断网线敷设路径。
3. 环境评估 现场电磁环境，是否靠近高压设备、变频器；库房温湿度精度需求：档案库房一般要求温度±0.3℃，湿度±2%RH，配电室常规±0.5℃、±3%RH。
4. 供电方案确认 优先选用标准802.3af POE型TCP温湿度传感器，一根网线同时传数据+供电，减少电源线敷设；如果现场交换机不支持POE，选用DC12V/24V直流供电型号。

2.2 传感器选型要点（升级项目重点）

1. 协议：标准Modbus TCP 拒绝私有协议产品，确认厂商提供完整寄存器表，方便对接现有平台；有网管需求可选择同时支持SNMP的型号。
2. 传感精度 档案库房、计量实验室选用高精度版本；配电室、普通车间选用常规工业精度。优先选择长期漂移小的传感芯片，减少年度计量校准工作量。
3. 硬件防护 室内库房IP30；配电室、潮湿区域选用IP65防护；吸顶款适合库房吊顶、密集架区域，壁挂款适合墙面、配电柜安装。
4. 网络功能 支持静态IP/DHCP、断线重连、TCP心跳；高端型号支持断网本地缓存，网络恢复自动补传历史数据，改造项目割接阶段防止数据丢失。

三、升级方案架构设计

升级后整体四层架构：

1. 感知层：TCP以太网温湿度传感器（替换原有RS485传感器），独立RJ45网口；
2. 网络层：工业交换机，新建独立VLAN，动环监测网络与办公网络隔离；
3. 平台接入层：局域网内直接访问传感器，不需要串口服务器；
4. 应用层：动环监控平台、档案八防十防平台、变电站辅助监控平台，采集、存储、告警、生成报表。

架构变化核心：去掉RS485总线、去掉串口服务器。每一台传感器独立星型接入交换机，单点故障隔离，不再一坏全断。

两种升级改造模式

1. 一次性整体割接（适合短停工窗口，新建改造） 一次性全部替换RS485传感器，敷设网线，部署交换机，平台配置，完成调试后整体切换。优点：施工周期短，新旧系统并行时间短；缺点：需要短暂停机，提前做好数据备份。
2. 分步渐进式改造（档案/电力项目首选，不中断监测） 新旧两套系统并行运行。分批更换点位，新增TCP传感器先上线调试，验证数据采集正常后，再拆除对应点位的旧RS485传感器。全程保证库房/配电室环境监测不间断，符合档案、电力行业连续监测要求。

四、网络规划与布线施工实战要点

4.1 IP规划（改造项目最容易踩坑）

1. 全部传感器分配静态IP，禁止依赖DHCP。DHCP在重启后IP变更，直接造成平台点位离线。
2. 独立网段划分VLAN，动环监测设备单独网段，和办公网络隔离，抑制广播风暴。
3. 建立完整台账：点位编号、安装位置、传感器IP、MAC地址、探头编号，更新到竣工图纸，方便后期运维。

4.2 布线施工规范

1. 线缆选用超五类屏蔽双绞线，单段网线最大长度不超过100米，超长增加工业交换机级联；
2. 屏蔽网线屏蔽层单端接地，避免两端接地产生地环流，引入电磁干扰；
3. 弱电网线桥架与动力强电电缆分开敷设，并行间距≥30cm；不可避免交叉时垂直交叉；
4. 线缆两端做清晰标签，区分点位编号；原有老旧485线缆建议保留，作为备用线路，不要直接拆除。

4.3 传感器安装要点

• 远离空调出风口、热源、阳光直射、冷凝水管；探头保持空气流通，不要封闭在密闭柜体；
• 档案库房多点布点，覆盖密集架上下区域；变电站配电室远离变压器、高压母线；
• 安装位置尽量和原有旧传感器点位保持一致，减少点位代表性偏差，方便新旧数据对比验证。

五、平台对接、调试与割切换点

5.1 实验室预联调（改造项目必做）

传感器进场之后，不要直接带到现场施工。在办公室实验室搭建简易环境，完成测试：

1. 接入交换机，分配静态IP；
2. 使用Modbus调试软件，访问502端口，读取寄存器，校验温湿度、露点数据；
3. 接入上位监控平台，测试数据采集、阈值告警、历史曲线存储；
4. 确认寄存器地址、字节顺序无误。 预联调全部正常，再到现场施工，规避现场对接失败风险。

5.2 现场调试步骤

1. 网线、传感器安装完成，上电，确认网口灯闪烁；
2. 电脑ping传感器IP，确认网络连通；
3. 在监控平台添加设备，填入IP、端口、寄存器参数；
4. 新旧传感器数据对比：同一位置新旧设备数据做对比，确认数值偏差在允许误差范围；
5. 测试超限告警：人为制造温湿度超标，验证平台本地声光、APP、短信告警功能；
6. 连续72小时试运行，观察是否掉线、数值跳变。

5.3 割接上线

分步改造场景：新TCP传感器稳定运行72小时无异常，再停用同点位旧RS485传感器，逐步下线全部总线与串口服务器。 割接完成后，删除平台内旧485设备点位，更新组态画面、报表模板。

六、升级改造高频问题及解决方案

1. 上位机平台不支持Modbus TCP怎么办？ 方案A：升级监控平台软件（推荐，长期稳定）；方案B：临时使用网关做协议转换，不建议长期使用，会再次引入单点故障。
2. 改造后偶尔间歇性掉线 排查水晶头压接质量、网线；POE场景检查交换机供电功率；调低传感器上报周期，避免高频数据包造成网络风暴；检查交换机端口稳定性。
3. 新旧传感器读数不一致 不是设备故障，不同传感探头存在固有偏差。在允许误差内可以在平台做补偿校准；偏差过大，检查安装位置，确认无热源干扰。
4. IP冲突导致点位离线 局域网扫描全部IP，找出冲突设备，重新分配静态IP，完善IP台账。
5. 改造项目桥架空间不足，无法大量新增网线 优先POE传感器，一根网线搞定供电+数据；部分点位就近接入就近交换机，减少长距离布线。

七、升级前后对比与适用场景

八、后期运维建议

1. 建立定期巡检机制，每季度检查网口、水晶头，清理传感器探头防尘罩；
2. 每年统一对传感器做计量校准，满足档案、电力项目审计验收；
3. 项目现场预留1~2台同型号TCP传感器备件，故障快速替换，缩短停机时间；
4. 备份平台配置、传感器参数、IP台账，交换机配置定期导出备份。

结语

从RS485升级至Modbus TCP以太网温湿度监测，不只是简单替换硬件，而是整套监测架构的升级改造。旧总线架构的单点瘫痪、干扰、运维难等先天缺陷，通过以太网星型组网从底层解决。

对于档案库房、智能变电站、机房动环这类存量改造项目，采用分步并行割接方案，能够做到监测不中断。做好前期勘测、IP规划、实验室预联调、屏蔽网线施工，能够大幅降低改造风险，减少现场调试返工，提升整套环境监控系统的稳定性，轻松满足甲方长期运维、审计、验收要求。

标签：#TCP以太网温湿度传感器 #ModbusTCP #RS485改造 #动环监控 #系统集成
