近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是网口设备，而是档案库房里3个分区、9台恒湿+消毒+净化一体机，全部走RS485 Modbus RTU挂到边缘网关，再上档案环境监控平台。厂家给的寄存器表只有两页，写的是“标准Modbus RTU”，结果联调时UV消毒写不进、湿度设定值下发被吞、故障字读出来像随机数。这篇把RS485物理层、Modbus寄存器解析、消毒安全联锁、平台映射和现场抗干扰按落地顺序讲透。

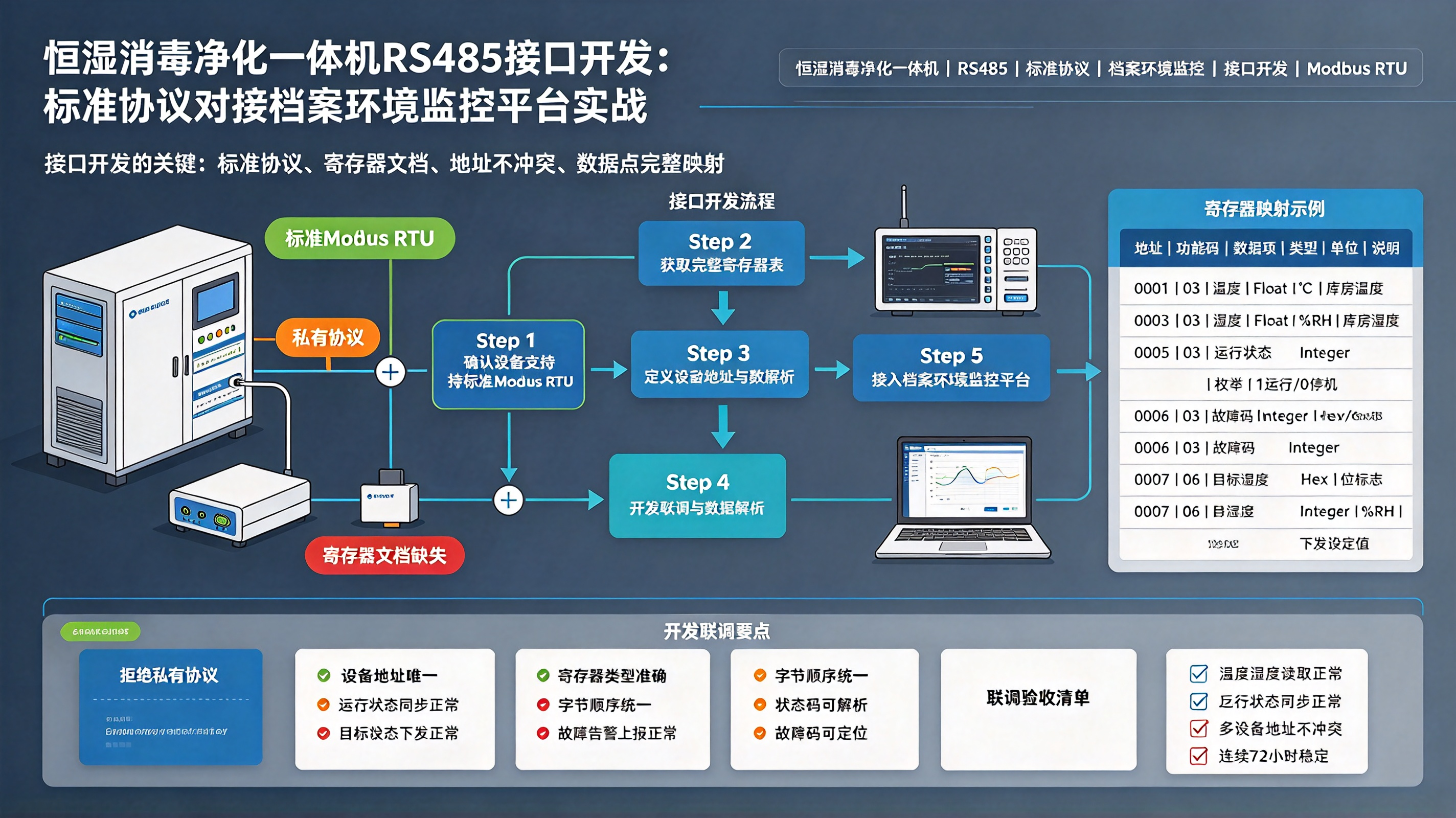

一、RS485物理层：先通总线，再谈协议

恒湿消毒净化一体机基本都配RS485，但“有RS485”和“总线稳”是两回事。

1.1 典型组网

边缘网关（RS485 Master）
   │ 屏蔽双绞线 A/B
   ├── 一体机 #1  地址1
   ├── 一体机 #2  地址2
   ├── 一体机 #3  地址3
   └── ...

规范做法：

• 手拉手总线，不走星型；分支≤1m
• A/B不反接，屏蔽层单点接地
• 总线两端加120Ω终端电阻（距离>300m必加）
• 波特率默认9600，距离长用4800，别一上来堆115200
• 8N1是常态，少数老设备7E1
• 标准RS485收发器一般支持32个节点，选型时注意看并发节点数，不要超载

1.2 高湿环境隐性故障

档案库房RH 45~60%，但消毒净化机内部有冷凝水、湿膜、雾化片，RS485接口板长期高湿会：

• MAX485类芯片引脚微裂
• 接口板吸潮后误码率抬升
• 冬天低温高湿时批量掉线

现场做法：接口板喷三防漆、接线口加硅胶圈、每季度红外扫接口温度。

二、Modbus RTU寄存器：先确认“四个基”

拿到厂家表第一件事不是写代码，而是核对：

通用一体机寄存器骨架（以常见机型为例）：

运行模式常见枚举：

0=停止
1=制冷
2=制热
3=除湿
4=加湿
5=自动
6=消毒
7=净化

三、功能码陷阱：很多一体机“不完全标准”

3.1 只支持0x03不支持0x06

部分国产一体机：

• 读：0x03 OK
• 写单寄存器0x06：返回非法功能 0x86 0x01
• 必须走0x10（写多个寄存器），哪怕只写1个值

边缘网关里要按设备型号建“写策略”：

write_strategy:
  model: HME-3000
  supported_funcs: [0x03, 0x10]
  single_write_emulated_by: 0x10

3.2 线圈和保持寄存器混用

有的机器启停走线圈（0x01/0x05），有的机器启停走保持寄存器位域，有的机器启停走硬接线DO。

平台侧别假设“所有开关量都是线圈”，要做映射：

平台开关“UV消毒”
  → 设备A：写保持寄存器40010 bit0
  → 设备B：写线圈00001
  → 设备C：只读，需硬接线触发

四、消毒安全联锁：平台不能只“写1”

档案库房有人/无人、臭氧/UV/等离子是强约束项。

4.1 联锁规则（落地版）

臭氧消毒：
  - 仅无人模式可启动
  - 启动前确认门禁全关、人员数为0
  - 臭氧>0.08ppm → 强制停臭氧 + 强排风
  - 消毒结束通风30min后才允许人员进入

UV消毒：
  - 人员进入区域 → 立即关UV
  - UV运行期间门禁开门 → 硬接点切断

等离子/负离子：
  - 可有人环境维持运行
  - 不与臭氧/UV互斥

4.2 平台写指令顺序（关键）

错误做法：

平台：写 40010 = 1  （开臭氧）

正确做法：

1. 读 门禁状态 / 人员计数 / 当前模式
2. 校验 是否无人 + 是否非恒温恒湿主控模式
3. 写 消毒时段窗口（起止时间寄存器）
4. 写 消毒类型（臭氧/UV/等离子）
5. 写 启动允许标志
6. 轮询 消毒状态寄存器
7. 臭氧浓度越限 → 平台下发停止 + 触发排风继电器

很多项目出事故，是因为“平台能写1，但没问设备现在能不能开”。

五、边缘网关归一化：把9台机器变成一套点表

平台侧不应该知道“设备A用0x06、设备B用0x10、设备C温度是高16位”。

网关内做虚拟寄存器：

devices:
  - id: th-uv-01
    proto: modbus-rtu
    port: /dev/ttyS1
    baud: 9600
    parity: none
    slave: 1
    points:
      temp:
        func: 0x03
        addr: 0
        dtype: int16
        scale: 0.1
      humidity:
        func: 0x03
        addr: 1
        dtype: int16
        scale: 0.1
      uv_enable:
        func: 0x10
        addr: 9
        bit: 0
        write_mode: holding_bit
      ozone_ppm:
        func: 0x03
        addr: 11
        dtype: uint16
        scale: 0.001

平台看到的是：

th-uv-01.temp
th-uv-01.humidity
th-uv-01.uv_enable
th-uv-01.ozone_ppm

而不是Modbus帧。

六、轮询策略：别把RS485当以太网

恒湿机湿度传感器响应3~5s，消毒因子更慢8~10s。

推荐：

温度/湿度：2s/次
运行模式/设定值：5s/次
故障字：1s/次
消毒状态/臭氧浓度：3s/次
写操作：事件触发，带回读确认

单总线挂9台：

• 帧间隔 ≥ 3.5字符时间
• 单台超时 800ms
• 失败重试 3次，指数退避
• 写后必须读回校验，防止“假成功”

七、现场踩坑实录

坑1：A/B接反，3台能通6台丢

现象：地址1~3正常，4~9偶尔回包。

根因：中段接线端子A/B翻线，差分信号共模偏移。

解法：从网关端逐台量A-B电压，正常空闲态A比B高1.5~3V；反接则相反。

坑2：终端电阻双端都加，反而振铃

现象：115200下数据错乱。

根因：3台设备中间又各并了120Ω。

解法：只在总线两端加，中间设备不并电阻。

坑3：UV写1被设备忽略

根因：设备处于“恒温恒湿自动模式”，消毒写操作被锁写。

解法：先写模式=6（消毒），再写UV使能；非消毒模式下平台禁止下发消毒指令。

坑4：故障字读出来0xFFFE

根因：传感器故障占位值，被平台当成“所有故障全亮”。

解法：网关层拦截0xFFFE/0xFFFF，映射为quality=bad。

坑5：臭氧款在班后自动启动

根因：平台用“18:00~6:00”做消毒窗口，但运维加班有人。

解法：门禁+人体存在传感器做“无人确认”，不是只看时钟。

坑6：串口服务器RTU透传模式配错

根因：串口服务器设成Modbus TCP模式，但上层还发RTU帧。

解法：确认是“串口透传（带CRC）”还是“RTU转TCP（去CRC）”，二选一，不混用。

八、平台侧要做的事（不是只画曲线）

1. 设备模型：temp/hum/mode/setpoint/fault/uv/plasma/ozone
2. 模式状态机：自动 / 除湿 / 加湿 / 消毒 / 净化 互斥与优先级
3. 写权限：本地面板 > 平台手动 > 自动策略
4. 安全联锁：臭氧/UV/门禁/人员/排风
5. 审计：谁在几点下了什么指令，留痕
6. 断线判断：用心跳/数据新鲜度标志，不靠ping

九、验收口径（档案库房视角）

十、关键经验

1. RS485先查物理层：终端电阻、屏蔽接地、A/B、帧间隔，比改代码有用。
2. “标准Modbus RTU”≠“全功能码支持”，写不通先问0x06还是0x10。
3. 温度湿度是慢变量，轮询压到100ms只是自残总线。
4. 消毒模块必须做安全联锁，平台不能当普通继电器写。
5. 边缘网关做虚拟点表，平台才能从“懂Modbus”变成“懂档案环境”。
6. 0xFFFE/0xFFFF/负数补码/字节序，这四类问题占RS485对接80%的调试时间。
7. 串口服务器RTU↔TCP模式配错，会让所有上层逻辑白写。
