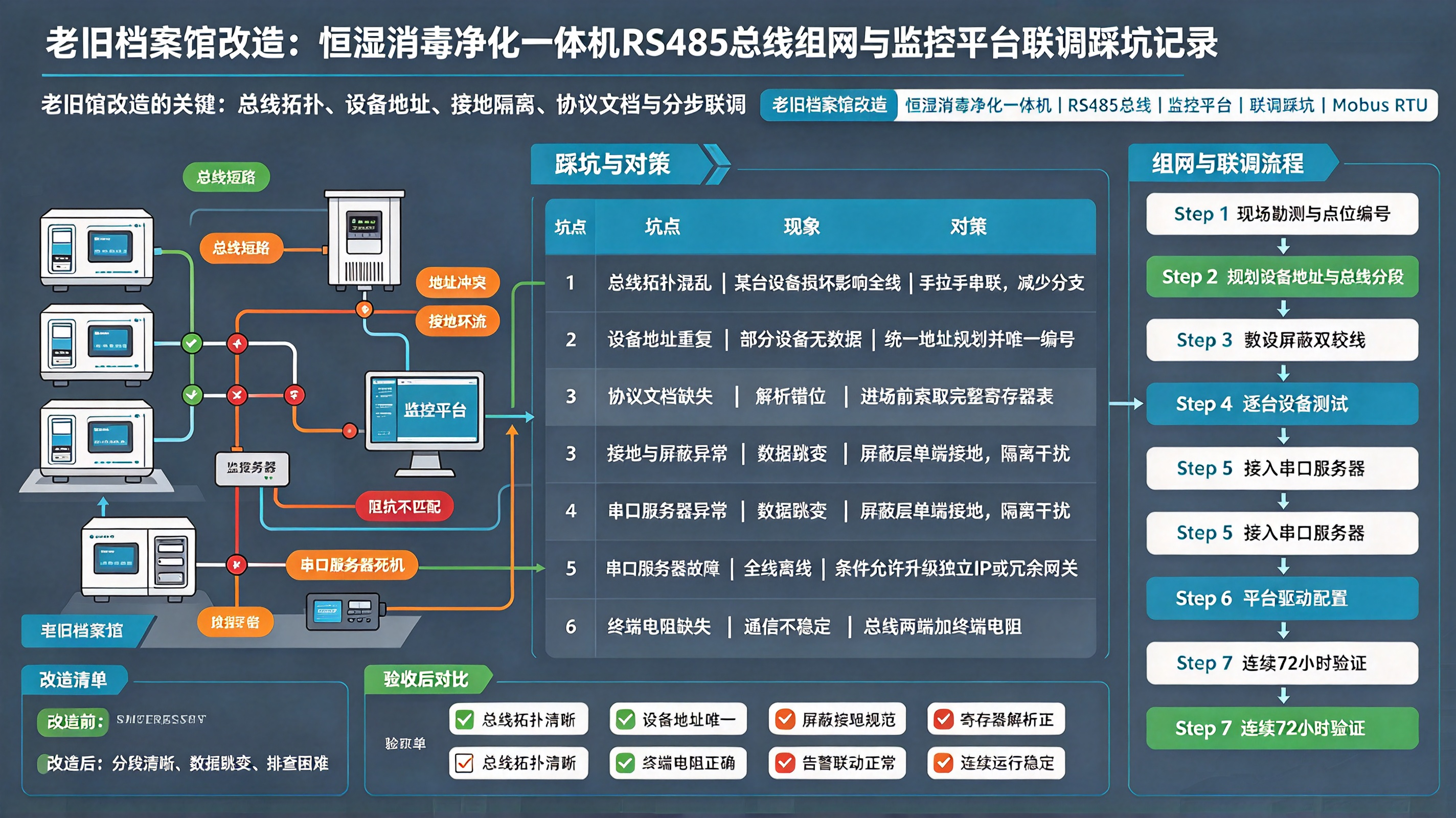

老旧档案馆改造：恒湿消毒净化一体机 RS485 总线组网与监控平台联调踩坑记录

老旧档案馆改造：恒湿消毒净化一体机 RS485 总线组网与监控平台联调踩坑记录

物联网 · 盛世宏博 · 老旧档案馆改造、恒湿消毒净化一体机、RS485 组网、Modbus RTU 联调

一、项目背景

某 1990 年代建成的市级档案馆，3 个纸质库房 + 1 个特藏库，原靠人工抄表 + 单机按键控制。改造目标：把 12 台恒湿消毒净化一体机（恒湿 / 净化 / 紫外或臭氧消毒 / 风机联动）通过 RS485 总线汇入边缘网关，再经 Modbus RTU→TCP 转换接入既有组态平台。

现场条件比新建项目恶心得多：

• 老墙体不能开槽，RS485 线只能沿踢脚线、桥架余量走
• 12 台设备分 4 个防火分区，跨区穿墙
• 设备出厂默认地址全是 1
• 厂家给的寄存器表写“支持 Modbus RTU”，但 A 批次读湿度用 0001，B 批次用 0002
• 组态平台只认 Modbus TCP，不认 RTU

下面按“物理层 → 参数层 → 协议层 → 平台层”记录真实踩坑。

二、物理层坑：线通了 ≠ 总线稳

坑 1：A/B 接反 + 厂家端子标识不统一

不同厂家端子标 A/B、D+/D-、485+/485-、SDA/SDB。

第一次全量挂上去，网关轮询一半设备无应答。

用万用表量空闲态 A-B 电压，正常应 A 电位高于 B（约 +2~+5V），实测部分区段反向 → 线序颠倒。

解法：先单台 USB 转 RS485 隔离转换器逐台验证，再上总线；端子贴标签，不用厂家丝印当真理。

坑 2：终端电阻“人人都加”

标准做法：只有物理最远端两台设备 A-B 间各并 120Ω，中间全关。

现场施工队给 12 台全加了 120Ω，A-B 直流电阻测出来 60Ω 都不到，长线高波特率疯狂 CRC 错。

解法：

• 断电测 A-B 电阻，理想两端终端 = 60Ω（120∥120），全关 = 开路，全开 = <60Ω
• 末端两台开，中间关
• 线缆 >20m、波特率 ≥19200 才必须加；<10m 短段别乱加

坑 3：屏蔽层两端接地形成地环流

老建筑不同防火分区接地点电位差大。屏蔽层两端接地 → 地环流 → 紫外消毒模块误触发、温湿度跳变。

解法：屏蔽层单端接地（主站/网关侧），所有从站 SG 共接；跨区电位差大就上加光电隔离 RS485 中继器。

坑 4：线型用错

施工方拿了 RVVP 普通线 + 网线代替 RS485 专用双绞屏蔽线，靠近老空调机组走线，误码率 8%+。

解法：换 S/FTP 双绞屏蔽线，线径 ≥0.5mm²（建议 0.75mm²），与动力线分槽；铠装层按规范处理，不盲目两端接。

三、参数层坑：四件套不对，全总线乱码

Modbus RTU 四件套：波特率 / 数据位 / 校验位 / 停止位。

出厂五花八门：

组态侧用 8N1 轮询二批次设备 → 有反应但字节全错。

解法：

1. 逐台用 Modbus 调试工具改参数，做《地址—波特—校验—分区》对照表
2. 同总线必须同参数；参数不同的设备分串口 / 分网关
3. 标准驱动 32 节点，实际挂 16~24 台最稳，12 台可一条总线，但别再加

四、协议层坑：RTU 不是“能读就行”

坑 5：寄存器地址 0 基 / 1 基不说明

组态点表写 40001，设备实际是保持寄存器偏移 0。

读出来全是 0 或超时。

规则：

• Modbus TCP 点表 40001 → RTU 偏移 0
• 厂家文档写“湿度寄存器 0001”时，必须问清是协议地址还是数据表行号
• 单台读出来和面板显示比对，差缩放因子（×10 / ×0.1）也算错

坑 6：功能码不全

部分一体机只支持 0x03 读保持寄存器，不支持 0x06 写单个寄存器、0x10 写多个寄存器。

平台点“启动消毒”没反应，不是通讯断，是功能码不支持。

解法：协议对接 SOP 里先列功能码矩阵；写操作走厂家私有写寄存器地址，不在标准点表里硬试。

坑 7：轮询太猛把总线打满

集成商为了“实时”，轮询间隔设 100ms。

恒湿传感器响应 3~5s，消毒因子 8~10s，100ms 轮询只会增加冲突和误码。

合理策略：

• 温湿度：2s
• 消毒/净化状态：5s
• 故障/门控/急停：1s
• 单从站超时 200~500ms，失败重试 3 次、指数退避

坑 8：数据新鲜度不校验

某末端机 A-B 空闲电压只有 1.2V（标准 ≥200mV），湿度每隔几分钟跳变，换两台设备没好。

最后发现：平台没判“数据多久没更新”，旧值一直覆盖新值。

解法：每个点位加 last_update_ts，超过 30s 不刷新 → 标记 STALE，不参与控制，触发通讯告警。

五、接入平台坑：RTU over TCP 不是 Modbus TCP

坑 9：串口服务器两端都是 Client

串口服务器配 TCP Client，组态也建 TCP Client，两边等对方连，永远不通。

正确姿势：

• 串口服务器 = TCP Server（IP:502 或 8899）
• 组态/边缘网关 = Modbus TCP Client
• 或串口服务器主动连平台（Client），平台开 Server

坑 10：RTU 帧塞进 TCP 但 Unit ID 忘配

Modbus TCP 头里 Unit Identifier 就是原 RTU 从站地址。

网关没透传 Unit ID，所有设备都被当成地址 1，响应冲突。

解法：用 RTU→TCP 网关时，配置“从站地址→Unit ID 映射”；不可改地址的老设备，用单口串口服务器一对一映射 IP。

坑 11：拆包/粘包不按帧边界

TCP 是字节流，Modbus RTU 靠“帧间静默 3.5 字符时间”分界。

串口服务器用“字节间隔 / 包间隔”配错 → 两帧粘一起，平台解析出功能码乱码。

解法：

• 串口服务器设“Packet Gap = 3.5 字符时间”或 10~20ms
• 边缘侧自己按 CRC16 + 长度重切帧
• 启 TCP Keep-Alive + 应用层心跳

坑 12：消毒时段误设有人时段

调试时随手把臭氧消毒时段设成下午 2 点，库房有人整理档案 → 臭氧报警。

这类安全相关参数不该让平台随便写。

解法：

• 消毒时段必须落在门禁“无人时段”内，否则平台拒绝下发
• 写操作留审计日志：谁、何时、旧值→新值
• 紫外/臭氧状态进 P0 告警，不等湿度越限才报

六、最终落地架构

[恒湿消毒净化一体机 ×12]
   │ RS485 手拉手（9600/8/N/1，末端两台120Ω，屏蔽单端接地）
   ▼
[隔离型 RS485 中继器]（跨防火分区用）
   ▼
[边缘网关]
   ├─ 本地 Modbus RTU 主站轮询
   ├─ 异常值/STALE/地址冲突自检
   ├─ RTU→TCP 转换（Unit ID 映射）
   ├─ 本地联动：湿度±3%RH 内消毒降功率
   └─ 断网缓存
   ▼ Modbus TCP :502
[既有组态平台（力控/MCGS）]
   ├─ 温湿度/净化/消毒/滤网压差/臭氧浓度
   └─ 审计日志 + 门禁联动 + 安全硬限

七、联调检查清单（直接抄）

• [ ] 每台设备地址唯一（1~247），出厂默认地址 1 已全部改完
• [ ] 波特/数据位/校验/停止 同总线完全一致
• [ ] A-B 空闲电压 ≥200mV，发送态差分 ≥1.5V
• [ ] 断电测 A-B：两端终端 ≈60Ω，中间节点不开
• [ ] 屏蔽层单端接地，SG 共接，跨区加隔离
• [ ] 寄存器 0 基/1 基、缩放因子、字节序书面确认
• [ ] 功能码矩阵（03/06/10）逐台验证
• [ ] 串口服务器一端 Server 一端 Client
• [ ] Unit ID = RTU 从站地址
• [ ] 数据新鲜度 30s 超时告警
• [ ] 消毒写操作绑定门禁无人时段
• [ ] 48h 连续轮询：CRC 错误帧占比、掉线次数、恢复时间全部留痕

八、一句话总结

老旧档案馆里恒湿消毒净化一体机的 RS485 联调，90% 的坑不在“协议多难”，而在A/B 反接、终端电阻乱加、参数不一致、0/1 基没问清、RTU 当 TCP 用、消毒参数随便写。先把物理层和参数层按工业规范钉死，再谈平台接入——总线稳了，组态里那些跳来跳去的湿度曲线自然就平了。
